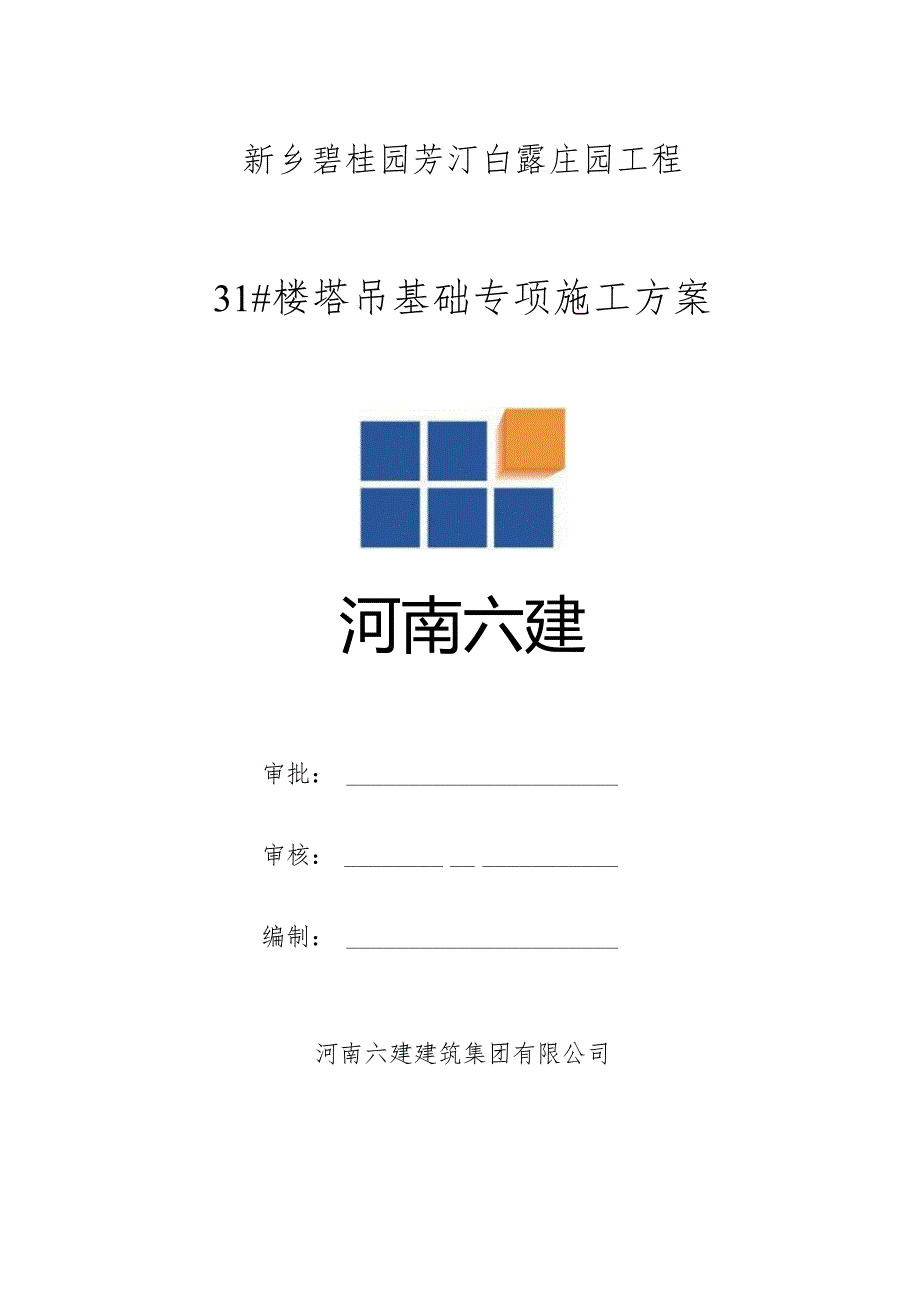

1、新乡碧桂园芳汀白露庄园工程31#楼塔吊基础专项施工方案河南六建审批：审核：编制：河南六建建筑集团有限公司二。一七年四月一、编制依据1二、工程概况21.1 1基本概况21.2 结构概况21.3 水文地质概况21.4 周边建筑物状况42. 5地下水文42.6塔吊选用4三、施工支配53. 1施工进度支配53.2 劳动力支配53.3 材料与设备支配5四、施工工艺技术64.1 技术参数64.2 塔吊布置位置64.3 施工打算74.4 操作工艺7五、质量保证措施11六、施工平安保证措施136.1技术措施136.2 应急预案136.3 监测监控14七、塔吊自然基础的计算书15附图1：塔吊基础位置及配筋图22

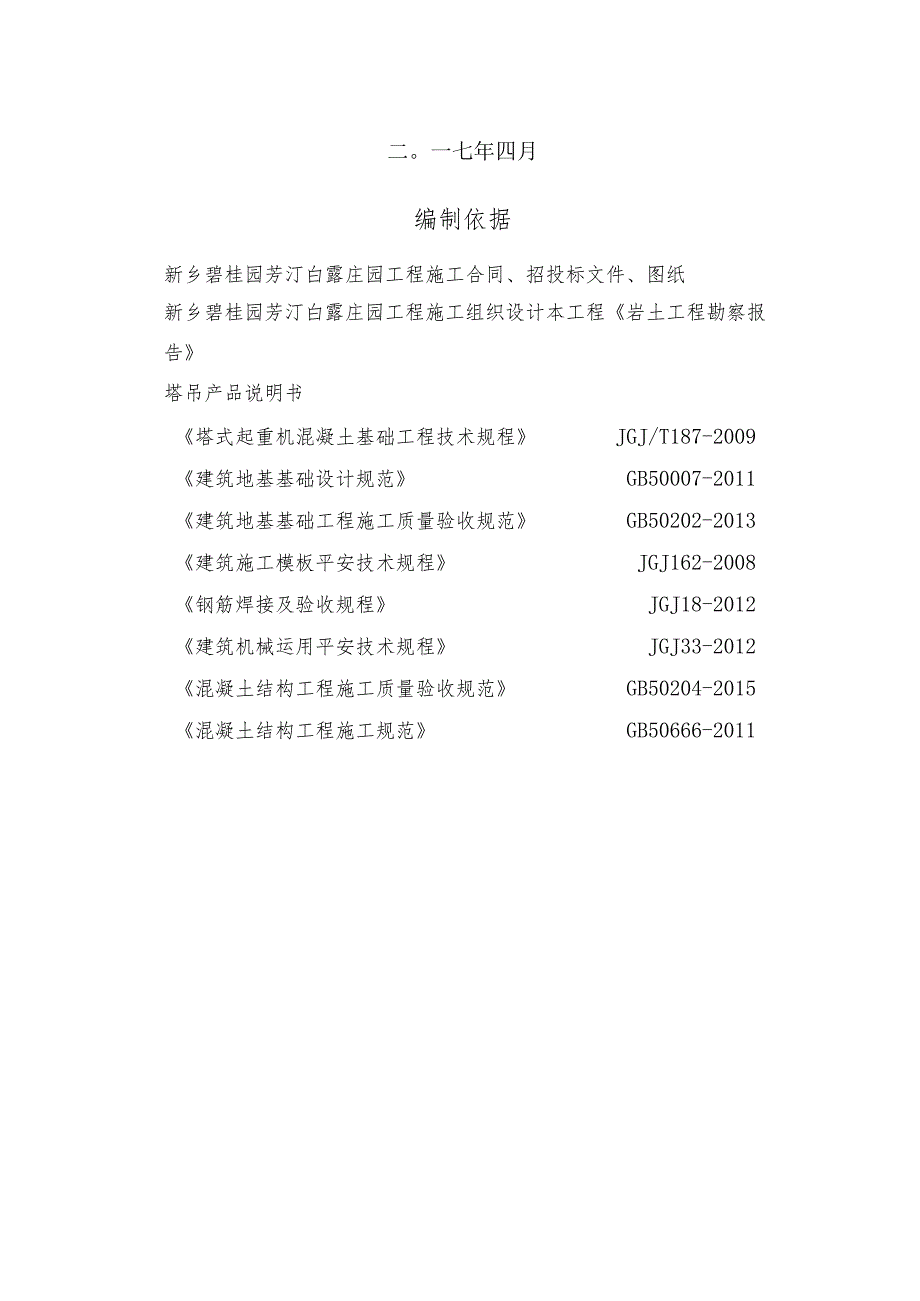

2、附图2：塔吊基础预埋地脚螺栓位置图23附图3：塔吊基础与建筑物位置图24附图4：塔吊位置总平图25编制依据新乡碧桂园芳汀白露庄园工程施工合同、招投标文件、图纸新乡碧桂园芳汀白露庄园工程施工组织设计本工程岩土工程勘察报告塔吊产品说明书塔式起重机混凝土基础工程技术规程JGJ/T187-2009建筑地基基础设计规范GB50007-2011建筑地基基础工程施工质量验收规范GB50202-2013建筑施工模板平安技术规程JGJ162-2008钢筋焊接及验收规程JGJ18-2012建筑机械运用平安技术规程JGJ33-2012混凝土结构工程施工质量验收规范GB50204-2015混凝土结构工程施工规范GB5

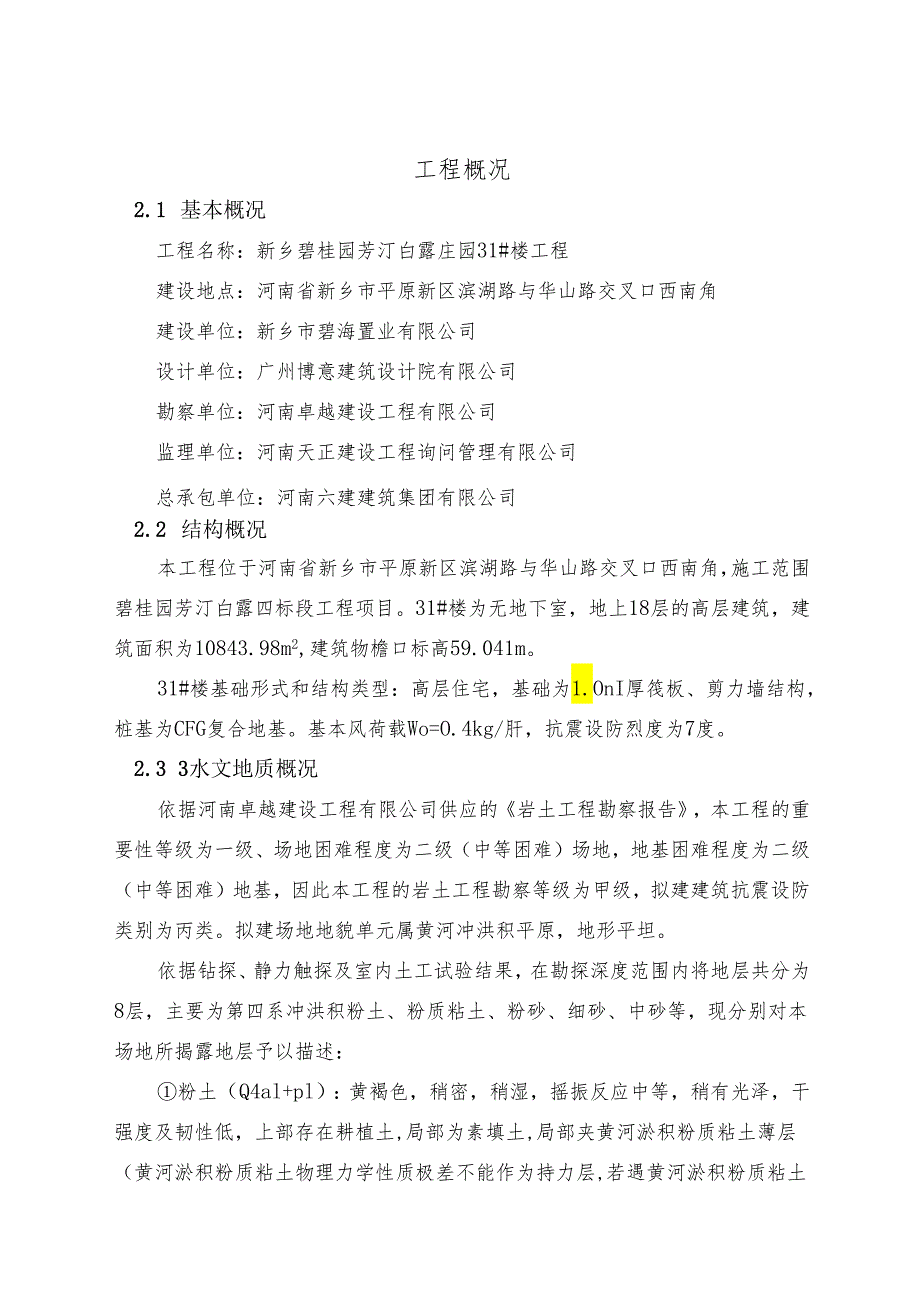

3、0666-2011工程概况2.1 基本概况工程名称：新乡碧桂园芳汀白露庄园31#楼工程建设地点：河南省新乡市平原新区滨湖路与华山路交叉口西南角建设单位：新乡市碧海置业有限公司设计单位：广州博意建筑设计院有限公司勘察单位：河南卓越建设工程有限公司监理单位：河南天正建设工程询问管理有限公司总承包单位：河南六建建筑集团有限公司2.2 结构概况本工程位于河南省新乡市平原新区滨湖路与华山路交叉口西南角，施工范围碧桂园芳汀白露四标段工程项目。31#楼为无地下室，地上18层的高层建筑，建筑面积为10843.98m2,建筑物檐口标高59.041m。31#楼基础形式和结构类型：高层住宅，基础为1.OnI厚筏板、
4、剪力墙结构，桩基为CFG复合地基。基本风荷载Wo=O.4kg/肝，抗震设防烈度为7度。2.3 3水文地质概况依据河南卓越建设工程有限公司供应的岩土工程勘察报告，本工程的重要性等级为一级、场地困难程度为二级（中等困难）场地，地基困难程度为二级（中等困难）地基，因此本工程的岩土工程勘察等级为甲级，拟建建筑抗震设防类别为丙类。拟建场地地貌单元属黄河冲洪积平原，地形平坦。依据钻探、静力触探及室内土工试验结果，在勘探深度范围内将地层共分为8层，主要为第四系冲洪积粉土、粉质粘土、粉砂、细砂、中砂等，现分别对本场地所揭露地层予以描述：粉土（Q4al+pl）：黄褐色，稍密，稍湿，摇振反应中等，稍有光泽，干强度
5、及韧性低，上部存在耕植土,局部为素填土,局部夹黄河淤积粉质粘土薄层（黄河淤积粉质粘土物理力学性质极差不能作为持力层,若遇黄河淤积粉质粘土薄层应全部挖除进行换填）。粉土（Q4al+pl）：黄褐色，稍密，稍湿，摇振反应中等，稍有光泽，干强度及韧性低，偶见蜗牛壳碎片，局部夹黄河淤积粉质粘土薄层。T粉质粘土（Q4alpl）：黄褐色、灰褐色，软塑，稍有光泽，无摇振反应，干强度中等，韧性中等，含铁镒质斑点，局部夹薄层粉土。粉质粘土（Q4al+pl）：灰褐色，软塑，稍有光泽，无摇振反应，干强度中等，韧性中等，含铁镒质斑点，局部夹薄层粉土。粉土（Q4al+pl）：褐黄色，稍湿，稍密-中密，摇振反应中等，干强度
6、及韧性中等，含少量钙质结核，粒径约为0.5-2cm,局部夹粉砂薄层，砂感较强。粉质粘土（Q4al+pl）：黄褐色，可塑，稍有光泽，无摇振反应，干强度中等，韧性中等，含铁镒质斑点，含钙质结核，局部夹粉土。粉砂（Q4al+pl）：褐黄色，饱和，中密-密实，砂质纯净，主要矿物成分以石英、长石为主，见云母片，级配良好。细砂（Q4al+pl）：褐黄色，饱和，密实，砂质纯净，主要矿物成分以石英、长石为主，见云母片，级配良好，局部夹粉土。中砂（Q3al+pl）：褐黄色，饱和，密实，砂质纯净，主要矿物成分以石英、长石为主，见云母片，级配良好，局部夹粉土。各土层层底埋深厚度统计表层厚度（米）层底深度（米）层底标
7、高GI数据号最小值最大值平均值最小值最大值平均值最小值最大值平均值个数10.701.601.100.701.601.1083.1284.3983.7040920.603.301.652.303.603.0481.1982.6281.764522-10.401.300.811.602.601.9782.1883.3182.7922230.802.501.543.705.404.5879.3681.0280.2244641.504.802.806.308.807.3676.0878.4777.4445250.806.903.117.3014.8010.4770.2677.5874.3345260.
8、906.503.7910.7016.4014.1268.2573.9070.69416715.2019.1017.3731.5033.5032.3151.1253.4652.53150各层土承载力特征值以（kPa）层号T承载力特征值（kPa）10012095951251002002502802.4周边建筑物状况本工程塔吊安装采纳标准节凹凸布置，依据工程实际施工进度支配,本工程31#、52#楼塔吊塔臂相互交叉，担心全；依据进度支配支配31#楼塔吊应始终比52#楼塔吊高，其塔吊大臂与四周建筑物最小距离不得小于2米。2.5地下水文拟建场地在勘探深度范围内，本工程地下水稳定水位埋深为8.5m左右，稳定
9、水位埋深在标高76.30m左右,31#楼塔吊基础底标高为-5.2m,肯定标高80.1m,不考虑水对塔吊基础的影响。2.6塔吊选用在充分考虑四周环境（外电线路）、建筑物本身状况（高度、塔吊覆盖面积）、施工现场平面布置（主要为材料堆放）等因素的前提下，经项目部与租赁公司协商探讨，选用河南六建机械租赁有限公司的QTZ5013D和QTZ5011两种塔式起重机，其中31#楼采纳QTZ5013D塔式起重机。三、施工支配3.1 施工进度支配支配塔吊基础土方开挖日期：2017年4月23日；塔吊基础施工日期：塔吊于2017年4月28日完成浇筑，并具备塔吊安装条件Q3.2 劳动力支配依据本工程的工程特点，现场建立
10、项目管理组织机构，由现场管理人员合理支配施工人员施工作业，详细施工人员支配如下:序号工种人数备注1测量工3定位放线2钢筋工53木工44混凝土45塔吊安装工5埋件预埋及定位施工人员进入现场必需进行三级教化并考核，没通过考核的不得进入施工现场施工。3.3 材料与设备支配本工程塔吊基础为现浇钢筋混凝土基础，主要用到的材料有：20.12钢筋，采纳商品混凝土,混凝土强度等级：C35混凝土。需打算的工具有：序号名乐O1钢卷尺5m12溜槽13水准仪14塔尺15振动棒26混凝土试模3四、施工工艺技术4.1技术参数塔吊QTZ5013D液压自升式塔式起重机主要技术参数见下表。QTC5013D液压自升式塔式起重机主
11、要技术性能表名称单位.参数工程起重力矩KN.m700最大起重量t6最大幅度处额定起重量t1.3工作幅度m2.050起上升度（附着式）m105（最大自由高度40米）起升速度倍率a=2a=4起升速度m/min347517.538起升重量m/min31.262.6回转速度r/min0.54变幅速度m/min38/19顶升速度m/min0.52工作回转半径m45尾部回转半径m12.48最大工作风速m/s20工作环境温度-20+40塔机结构自重t32.94.2塔吊布置位置1、依据本工程的总平面布置图及建筑物外形尺寸，结合工程的场地状况，本标段13栋高层住宅、架空车库及商铺拟选用11台塔吊，其中31#楼选
12、用广西建工集团机械制造有限责任公司生产QTZ5013D附着式塔吊，做为31#楼的垂直运输机械，用于钢筋、模板、周转材料的垂直搬运等工作。2、本方案为31#楼塔吊施工方案。详细位置：31#楼塔基中心线距18轴线6.59m、距G轴线3.44m,设置一台QTZ5013D塔吊4011大臂长度。塔吊位置在楼的北侧，未位于架空车库内，不影响架空车库施工。塔吊位置（详见附图）。3、依据31#楼塔吊的布置，塔吊位置未在架空车库外，主楼筏板基础顶标高为-3.2m,筏板厚1.On1,31#楼塔吊基础顶标高为-4.2m,肯定标高81.lm,至建筑物檐口高度为62.3m。4、本工程基础持力层为第4层，承载力特征值为1
13、25KPa,地下水稳定水位埋深为8.5m左右，稳定水位埋深在标高76.3Om左右，不考虑水的影响。5、参考塔吊说明，31#楼采纳QTZ5013自升式塔式起重机，基础形式为矩形承台基础，承台基础尺寸为5.5*5.5*1.0m,配筋上层。20200、下层筋为20200双层双向，设612600对拉筋梅花型布置，混凝土等级为C35,基验算见后。预埋由塔吊公司供应的专用预埋螺栓及定位板，螺杆埋深900mm,预埋位置见后页附图。依据六建租赁公司供应的参数进行验算。4. 3施工打算1、钢筋：钢筋的级别、直径必需符合设计要求，有出厂证明书及复试报告，表面无老锈和油污。2、混凝土：采纳商品混凝土。4.4操作工艺
14、1、工艺流程施工定位与放线一一基槽开挖一一混凝土垫层一一绑扎承台钢筋一一放置预埋件一一安装模板一一承台混凝土浇筑2、土方开挖施工1）严格依据定位线进行开挖，深度为3.5m,不得错挖或超挖；轴线偏移不得超过10mm。依据土质状况，本场地无地下水，土方开挖时每边放2.0m,操作面0.5m,放坡1.511u采纳机械开挖，专职测量人员按要求放出基坑开挖边线和放坡边线。基坑开挖详见详细专项土方施工方案，开挖时专职测量人员随时测量标高及丈量宽度，挖至设计标高后，请甲方、监理单位共同进行地基验槽，合格后进入基础施工，并做好隐藏记录。塔机基础的地面其四周应有排水措施，严禁受水浸泡。2）垫层浇筑完后，进行承台钢筋绑扎。3、钢筋绑扎1）钢筋绑扎：钢
