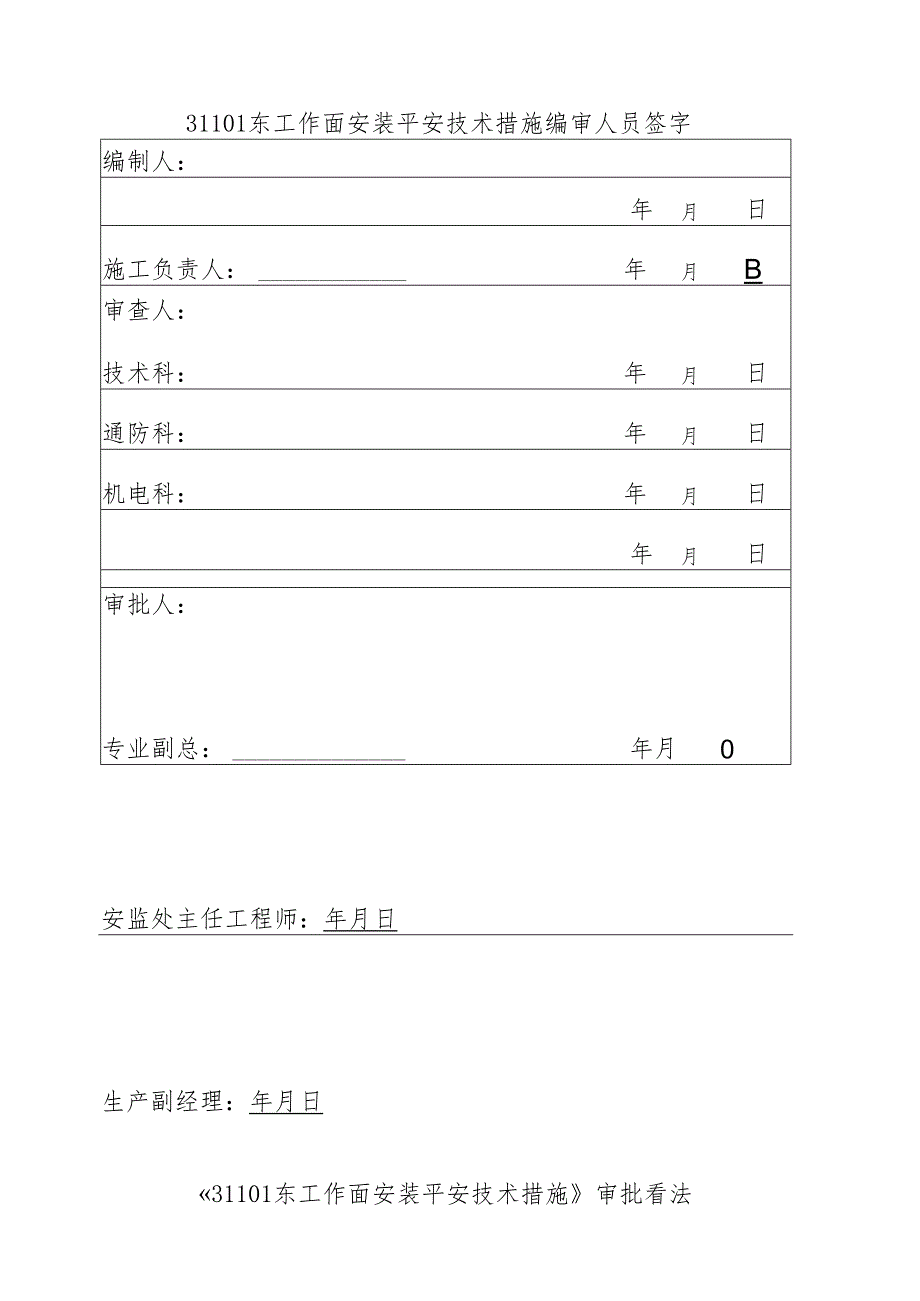

1、编号：AZ2012-3-14山东华恒矿业有限公司安装工区平安技术措施编制人：徐琛施工单位：安装工区措施名称：31101东工作面安装措施编制日期：2012年3月20日执行日期：年月日31101东工作面安装平安技术措施编审人员签字编制人：年月日施工负责人：年月B审查人：技术科：年月日通防科：年月日机电科：年月日年月日审批人：专业副总：年月0安监处主任工程师：年月日生产副经理：年月日31101东工作面安装平安技术措施审批看法审查单位看法:一、编制缘由及目的依据生产工作支配，31101东工作面需安装综采设备，工作面长185米，需安装MG180/435采机组一部，SGZ-730/400型刮板输送机一部，
2、上巷扒钩运输工作面安装所需物料，31101东下巷皮带整理完好、组装40T溜子。为保证施工平安，特编制本措施。二、施工依次：1、安装绞车，位置如图示，运用完成后绞车需撤除上井。2、安装充电机及电瓶车（运用完毕后撤除）。3、上巷安装泵站、敷设电缆。4、安装730溜子一部。5、安装435型机组。6、31101东下巷整理皮带，组装40T溜子。7、废旧物料装车上井三、施工方法（一）在-650东大巷人力推车时，必需遵守下列规定：（1）一次只准推一辆车。严禁在矿车两侧推车，严禁抓车沿，同向推车时,轨道坡度V5%。时要保持不低于10米的间距；大于5%。小于7%。时，要保持不低于30米的间距。大于7%。时严禁推
3、车。（2）推车时，必需时刻留意前方。在起先推车、停车、掉道，发觉前方有人或障碍物，接近道岔、响室出口时，推车人必需刚好发出警号。（3）严禁放飞车。严禁在能自动滑行的坡道上停放车辆。在上下车场推车时，人员肯定遵守行车不行人制度及封闭区段管理制度。摘挂车时肯定要等信号工发出停车信号后，人员方可走出平安位置进行施工，且与司机联系好。（4）在-650东大巷架线下倒车时，将该处架线停电、挂停电牌并挂接地线,专人看管。（二）-650东大巷运用电瓶车倒车时：1）、施工前，电瓶车司机要检查电瓶车的照明灯、车闸、警铃、撒沙装置、连接装置是否正常，确认车前后无人或障碍物后方可开车。2）、电瓶车司机严格正规操作，一
4、次只能挂一辆车，严禁将身体部位探出车外。机车行近洞室口、弯道、道岔、坡度较大、噪声大等地段时必需减低速度,并发出警号，车场调车时车速不得超过1.5米/秒。3）、不能在能自动滑行的轨道上停放机车或车辆，确需停放时，必需用牢靠的制动器将车辆稳住。4）、不得擅自离开工作岗位，严禁在机车行驶中或尚未停稳前离开司机室。短暂离开岗位时，必需切断电瓶车电源，将限制手把转至零位，将限制器手把取下保管好，扳紧车闸。5）、严禁运用“逆电流”（即“打倒车”）的方法制动电机车。6）、运输综采支架时，要运用运输工区供应的专用连接杆把综采支架和电瓶车连好（扒钩工协作），也可在综采支架和电瓶车之间连接矿车或平板车等过度车辆
5、。严禁电瓶车和综采支架之间用三环或不连接任何装置进行运输，。7）、电瓶车运输综采支架时，必需事先清理好沿途障碍物及闲杂人员。8）、电瓶车需进入架线下倒车时，将该处架线停电、挂停电牌并挂接地线,专人看管。（三）物料装卸必需遵守下列规定：（1）装卸料时，选择顶板及支护牢靠的地方，事先将车前后掩牢稳，清理好卸料空间。（2）人工装卸料过程，人员要相互协作，精力集中，听从指挥，同心协力，轻抬慢放，留意爱护好四周设施，设备物料下落范围内严禁站人。打、拆镖子时人员要精力集中，口号一样，同心协力，缓慢转动，匀称用力，听从指挥。（3）依据所装设备物料选择合适的平板车、花车、矿车进行装车，装车前要事先将车轮掩牢。
6、装料过程人员要相互协作，精力集中，事先清理好施工空间，留意爱护好四周设施。（4）设备、物料用平板车或花车装车后，用直径不低于15.5mm的钢丝绳打好拦腰镖子（两道），驾驭好重心（较长设备物料装车运用运输工区供应的标准绳套与大环连车），钎子用8#铁丝固定在车帮上,镖子肯定要打牢不允许有松动。（四）运用单轨吊运输物料时。（1）安装工区施工人员协作单轨吊司机起吊挂车，起吊链运用直径不低于18mm的圆环链，连接时运用。20螺丝，首先确认挂钩坚固牢靠，人员撤至平安地方后，单轨吊司机方可运行单轨吊。严禁设备不完好时开车，严禁轨道线路不合格时开车，严禁超负荷运行。（2）正常运行时，机车司机负责警示线路沿途巷
7、道内的施工、逗留和行走等人员。处理挡车设施及清理各片口的车辆工作。（3）单轨吊正常运行中平巷段机车运行时，行人必需走人行道。机车运行至上下山区段时，上下山区段内全部人员必需躲至平安位置，严禁行人或施工。跟车人员必需在牵引车前（后）方20m以外（坡道处，应站在坡道上方）行走,发觉异样马上警示停车，进行处理，跟车人员事先清人，严禁在吊梁下行走。（4）运行过程中发觉机车的轨道吊挂状况和制动系统装置、液压系统、灯、铃、各部连接等部件等出现异样应马上停车处理。（5）机车在起动前，进入有障碍物、木板等地点时，驾驶员应提前发出示警信号。通过这些区域时，驾驶员应放慢速度，在运行到车场、道岔、修理石同室、换装站
8、、弯道、上下坡、卸载点前20m必需减速（0.511s）并鸣笛示警。（6）运输综采支架、特殊物料及大于5吨的物料，车速应不高于hns,其他物料不高于1.5mso（7）除非起动平安爱护装置，否则不行将机车停在随意地点。若机车不工作时间超过10分钟，应将发动机熄火。（8）驾驶员必需监控机车的运作、发动机及液压油、燃料安排器的平安运作，若发生意外，驾驶员必需将机车制动并将此故障刚好报告给有关负责人。（五）人工运输物料时，应遵守下列规定：（1）事先清理好运输路途,人员一起在拖拉物料设备时,用棕绳在设备物料上要系结坚固，拉绳人员距物料最前端不能低于1.5米,人员脚底要躲出物料设备简单歪倒碰撞的地方，精力集
9、中，相互协作，听从口号，同心协力。人员一起在抬扛物料设备时,用铁丝或绳索在设备上物料上系接坚固，两人或多人在一齐抬扛设备物料时肯定要同心协力、听从口号、用力一样，并留意好脚底是否有障碍物，防止意外滑到或摔伤，抬扛超长物料时，要保持物料和巷道平行方向。（2）平巷运料时，每组之间要拉开不低于5米的距离；下山运料时要拉开10米的距离，坡度较大地段后方需有专人用大绳留住，大件要逐一运输，运输滚筒等易滚动的物料时，严禁采纳滚动的方式运输。（3）人工拉电缆时，要支配熟识电缆敷设路途的人员在最前面引路，其它人员要等距离跟在后面，齐抓齐放，听从口号，用力一样，须要把电缆放在肩上拉运时，要统一用同侧肩，通过弯道
10、时，电缆受力内侧严禁有人。须要跨皮带时，皮带两边要至少各有一人进行传递电缆。须要过风门时，要提前打好穿孔，电缆撤除完毕后将其堵实。穿电缆时，要事先顺好，严禁交叉。（六）用皮带运输物料时必需遵守下列规定：（I）运料前，先试验信号，确保信号畅通。施工负责人派专人清理绳道内全部人员，专人站岗，挂警示牌，封闭管理。两侧信号工用语言信号联系，确认皮带道内无人后，方可开机。事先同皮带司机联系好，严格依据信号操作。（2）运输皮带、钢丝绳、电缆、刮板连物料事先顺好不得有扭结。运料过程中，在装卸点设专人站岗打点，发觉问题刚好传递信号停机处理；运输托辐、吊架、机头小件、拆卸的减速箱部件等物料间距不低于十米，且要放
11、到皮带中间。运输小滚筒时，必需用8#铁丝与皮带栓老，不低于两道，装卸时，必需先停止皮带运行。（七）安装绞车及用绞车牵料措施：（1）绞车采纳40T刮板链固定时，地锚不低于4颗（全螺纹），用专用压杠时不低于8颗，锚深不低于1.6米，锚固深度不低于0.7米，锚杆直径不低于20mm,用专用压杠通过弧形压板和锚杆连接，螺帽、防松帽紧固后应外露3丝；也可以用四压两俄固定，但要固定牢靠，液压支柱采纳尼龙绳栓老，防止液压支柱卸荷伤人，也可以运用40T链子将固定地锚与绞车四周连接坚固。绞车须要随时移动位置时，采纳自牵方法。回柱绞车自牵时，司机持操作按钮在绞车以后2米操作。自牵过程事先清理线路，确保线路畅通，牵运
12、过程绳道内严禁有人，钢丝绳头固定坚固（插绳套用链条连接到坚固的锚杆上，不低于两颗），而且电缆有足够的余量，绳道两端设专人站岗，确保牵运时绳道内无人。司机操作要精力集中，保持绞车缓慢运行。（2）运输线路敷设信号，物料牵运前事先清理线路。对顶板不好处肯定要做到先维护后好施工，确保施工现场的平安。（3）钢丝绳在滚筒上不能少于3圈母子绳；钢丝绳的直径不能低于22mm。（4）运用单绞车牵运物料时，首先确保信号畅通，确认绳道内无人后方可开绞车牵运。起先牵运时，绳道两端必需挂牌、设人站岗（绞车司机可兼职站岗，除跟料人员在封闭管理区段内，严禁其他人员在封闭管理区段。跟料人员手持移动信号跟在物料后方5米处视察，
13、发觉问题刚好打停点处理）。牵运物料运用回头轮变更钢丝绳方向时，将回头轮挂在顶板或两帮坚固的锚杆上（不低于两颗），绳头与物料要连接坚固，钢丝绳与回头轮受力方向严禁站人，物料牵到位后，拆除栓在设备物料上的绳头。跟料人员再打放点将钢丝绳拉回（或运用对拉绞车牵绳），等待再次牵运物料时运用。（5） 1#回柱绞车主要用途：1）主要用于装卸物料（协作回头轮）。2）、组装机组时，起吊机组部件并作为防滑措施运用。3）、当副巷2#绞车下拉物料时，物料前端连接2#绞车滑头，后端连接1#回柱绞车滑头（起留绳作用）。物料牵到位后，打停点，将两滑头链好，利用1#回柱绞车将2#T绞车滑头牵至面上出口。（6） 2#绞车主要用
14、途：1）、与1#绞车形成对拉，下拉机组、溜子物料。（八）刮板输送机安装措施：安装730刮板输送机及40T溜子时，应遵守下列规定：（1）刮板输送机安装技术要求：1）、输送机铺设要平，相邻溜槽搭接紧凑，垂直方向弯曲度不大于3-4度,水平方向弯曲度不大于2-3度。2）、机头、尾固定坚固，安装平稳。（地锚或是支柱均为两颗固定）3）、链条松紧要适度，链轮下方稍有下垂为宜，不得有飘链,斜链,拧链现象。4）、各部位螺栓齐全紧固，传动部位防护罩齐全牢靠。5）、电器设备符合完好标准，接地良好，上台上架,信号清晰牢靠，电缆悬挂合格。6）、溜子紧链过程正确运用好紧链器。7）、溜子与皮带搭接长度与高度均大于50Onl
