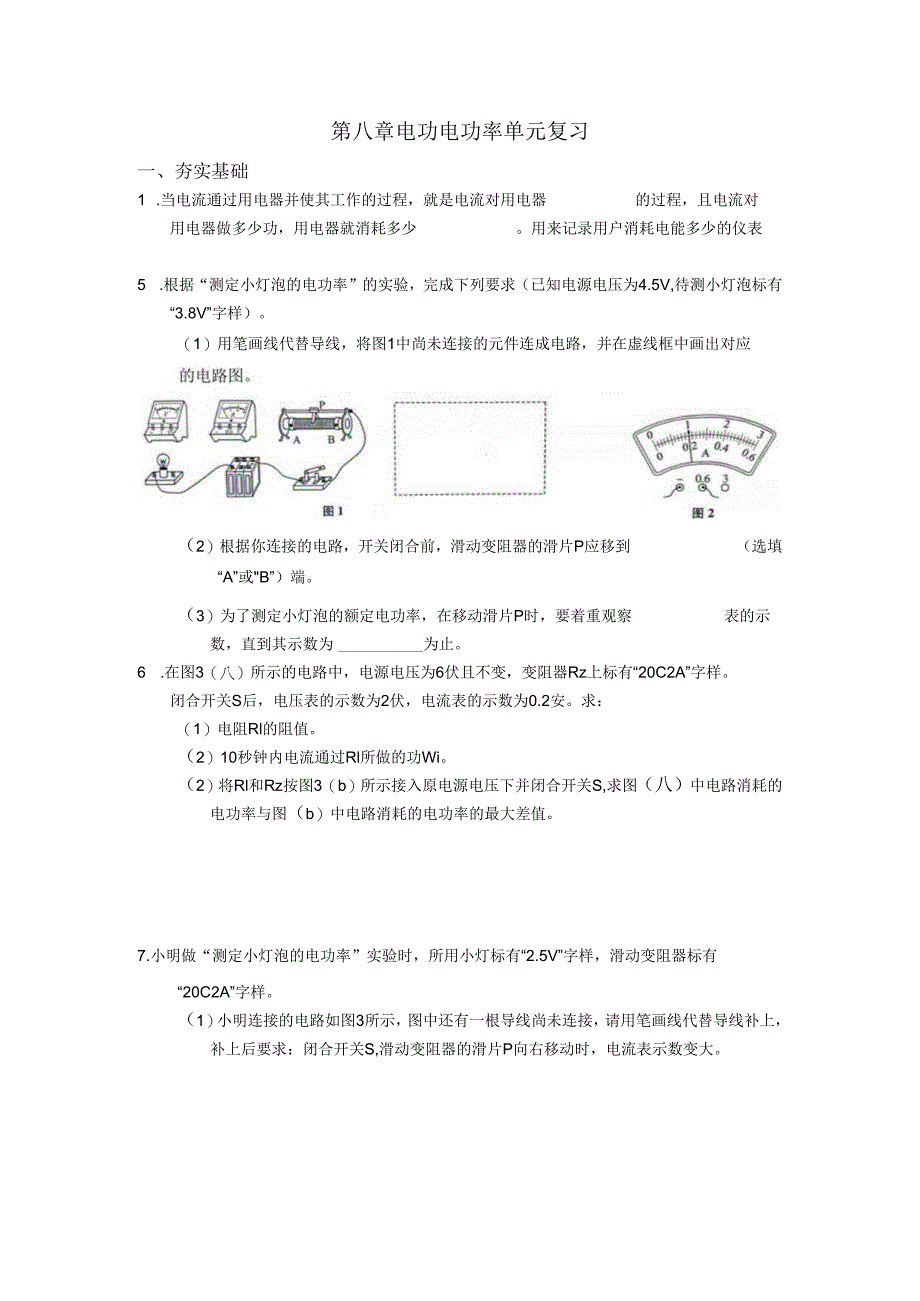

1、第八章电功电功率单元复习一、夯实基础1 .当电流通过用电器并使其工作的过程,就是电流对用电器的过程,且电流对用电器做多少功,用电器就消耗多少。用来记录用户消耗电能多少的仪表是O2 .某导体两端的电压为4伏,10秒内通过导体某横截面的电荷量为5库,则该导体中的电流为安,10秒内电流对导体所做的功为焦。若使该导体两端的电压增大到6伏,则相同时间内电流对导体所做的功为焦。3 .由于电流通过不同用电器时,电流做功的快慢通常不同,物理学中用来表示,并规定电流在内所做的功叫作电功率,电功率的单位是,用符号表示。4 .标有“220V22W”字样的灯泡正常工作时,两端的电压是一伏,消耗的电功率是瓦,通过的电流
2、是安,灯丝的电阻是欧。5 .根据“测定小灯泡的电功率”的实验,完成下列要求(已知电源电压为4.5V,待测小灯泡标有“3.8V”字样)。(1)用笔画线代替导线,将图1中尚未连接的元件连成电路,并在虚线框中画出对应(2)根据你连接的电路,开关闭合前,滑动变阻器的滑片P应移到(选填“A”或B”)端。(3)为了测定小灯泡的额定电功率,在移动滑片P时,要着重观察表的示数,直到其示数为为止。6 .在图3(八)所示的电路中,电源电压为6伏且不变,变阻器Rz上标有“20C2A”字样。闭合开关S后,电压表的示数为2伏,电流表的示数为0.2安。求:(1)电阻Rl的阻值。(2)10秒钟内电流通过Rl所做的功Wi。(

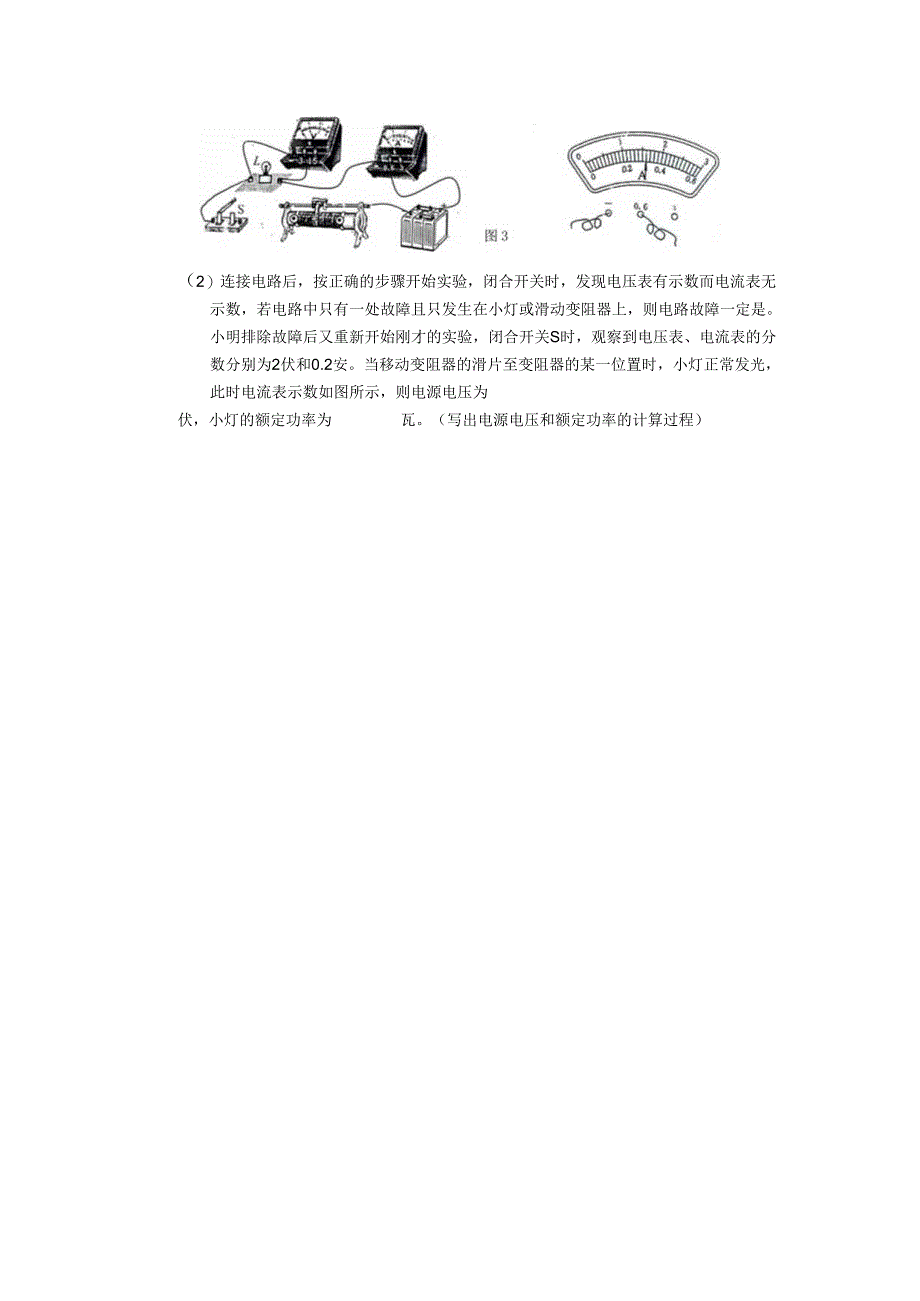

3、2)将Rl和Rz按图3(b)所示接入原电源电压下并闭合开关S,求图(八)中电路消耗的电功率与图(b)中电路消耗的电功率的最大差值。7.小明做“测定小灯泡的电功率”实验时,所用小灯标有“2.5V”字样,滑动变阻器标有“20C2A”字样。(1)小明连接的电路如图3所示,图中还有一根导线尚未连接,请用笔画线代替导线补上,补上后要求:闭合开关S,滑动变阻器的滑片P向右移动时,电流表示数变大。(2)连接电路后,按正确的步骤开始实验,闭合开关时,发现电压表有示数而电流表无示数,若电路中只有一处故障且只发生在小灯或滑动变阻器上,则电路故障一定是。小明排除故障后又重新开始刚才的实验,闭合开关S时,观察到电压表、电流表的分数分别为2伏和0.2安。当移动变阻器的滑片至变阻器的某一位置时,小灯正常发光,此时电流表示数如图所示,则电源电压为伏,小灯的额定功率为瓦。(写出电源电压和额定功率的计算过程)
