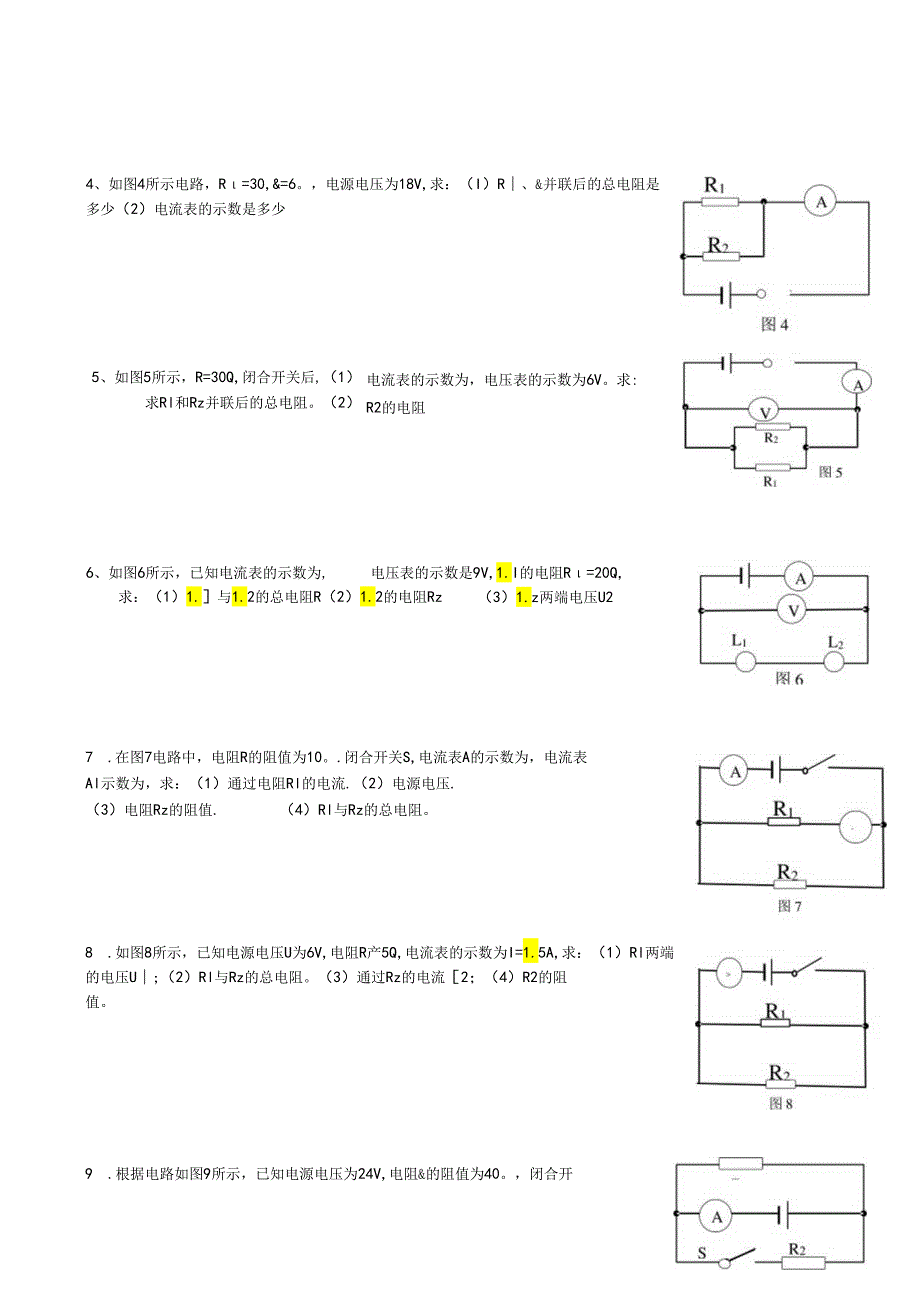

等效电阻的计算题(培优).docx_第2页
第2页 / 共4页

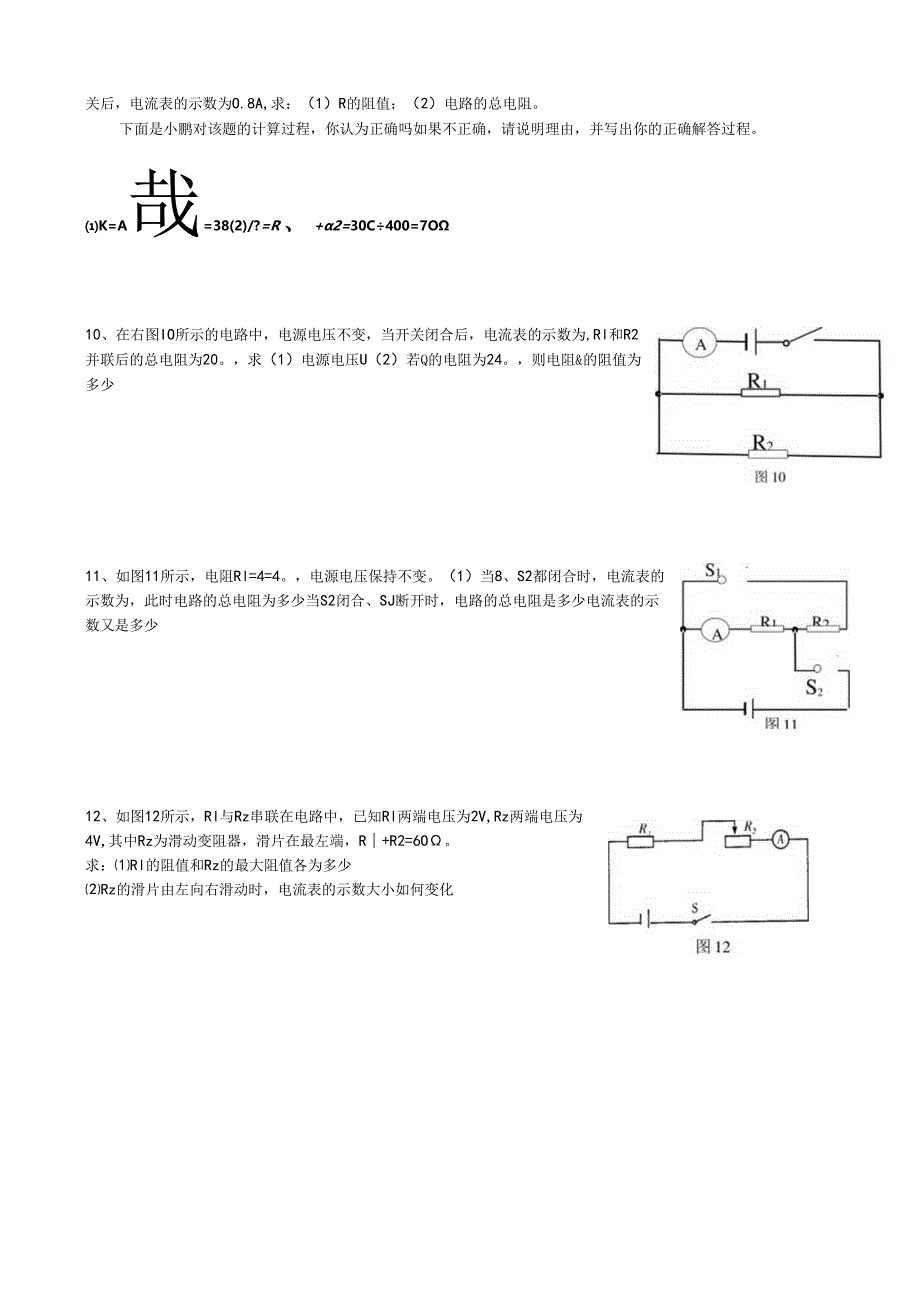

等效电阻的计算题(培优).docx_第3页
第3页 / 共4页
等效电阻的计算题(培优).docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《等效电阻的计算题(培优).docx》由会员分享,可在线阅读,更多相关《等效电阻的计算题(培优).docx(4页珍藏版)》请在第壹文秘上搜索。

1、有关等效电阻的欧姆定律计算题串联电路并联电路电路图O士I电流特点串联电路中各处的电流相等。公式:在并联电路中干路里的电流等于各支路中的电流之和。公式:电压特点串联电路两端的电压等于串联电路中各部分电路两端的电压之和。公式:_在并联电路中,各支路两端的电压相等。(公式:电阻特点串联电路的总电阻等于各串联电阻之和。公式:并联电路的总电阻的倒数等于各支路电阻的倒数之和。公式:或一、知识梳理:1、串联、并联电路的电流、电压、电阻特点注意:n个相同的电阻R1串联,总电阻R=n个相同的电阻Rl并联,总电阻R=2、欧姆定律(注意同体性、同时性、统一单位)二、中考真题:如图所示.电源电压U保持不变,滑动变阻器

2、R2的最大阻值为20Q,灯泡1.的电阻是10Q。当S闭合,Sl断开,且滑片P在b端时,电流表示数为:当S、Sl都闭合,且滑片P在b端时,电流表的示数为,则电源电压为V,电阻Rl的阻值为.三、过关检测1、现在电阻R=30Q,R2=20,(1)若将R,Rz串联,则总电阻则总电阻是又是多少2、如图2所示电路,电源电压为50V,电阻R尸10。,R2=15,闭合开关后,求:(1)电路的总电阻R(2)电路中的电流I(3)Rl两端的电压Ul图23.如图3所示电路中,电源电压为6V,R=8Q,/?2=40,闭合开关。求:(1)电路的总电阻(2)通过Rl的电流(3)电流表的示数(4)电压表的示数4、如图4所示电

3、路,R=30,&=6。,电源电压为18V,求:(I)R、&并联后的总电阻是多少(2)电流表的示数是多少5、如图5所示,R=30Q,闭合开关后,(1)求Rl和Rz并联后的总电阻。(2)电流表的示数为,电压表的示数为6V。求:R2的电阻6、如图6所示,已知电流表的示数为,电压表的示数是9V,1.I的电阻R=20Q,求:(1)1.与1.2的总电阻R(2)1.2的电阻Rz(3)1.z两端电压U27 .在图7电路中,电阻R的阻值为10。.闭合开关S,电流表A的示数为,电流表Al示数为,求:(1)通过电阻Rl的电流.(2)电源电压.(3)电阻Rz的阻值.(4)Rl与Rz的总电阻。8 .如图8所示,已知电源

4、电压U为6V,电阻R产5Q,电流表的示数为I=1.5A,求:(1)Rl两端的电压U;(2)Rl与Rz的总电阻。(3)通过Rz的电流2;(4)R2的阻值。9 .根据电路如图9所示,已知电源电压为24V,电阻&的阻值为40。,闭合开关后,电流表的示数为O.8A,求:(1)R的阻值;(2)电路的总电阻。下面是小鹏对该题的计算过程,你认为正确吗如果不正确,请说明理由,并写出你的正确解答过程。K=A哉=38(2)/?=R、+2=30C400=7O10、在右图IO所示的电路中,电源电压不变,当开关闭合后,电流表的示数为,Rl和R2并联后的总电阻为20。,求(1)电源电压U(2)若Q的电阻为24。,则电阻&

5、的阻值为多少11、如图11所示,电阻Rl=4=4。,电源电压保持不变。(1)当8、S2都闭合时,电流表的示数为,此时电路的总电阻为多少当S2闭合、SJ断开时,电路的总电阻是多少电流表的示数又是多少12、如图12所示,Rl与Rz串联在电路中,已知Rl两端电压为2V,Rz两端电压为4V,其中Rz为滑动变阻器,滑片在最左端,R+R2=6O。求:Rl的阻值和Rz的最大阻值各为多少Rz的滑片由左向右滑动时,电流表的示数大小如何变化13、如图13所示,已知电源电压为9V,另外手头有四个电阻R=15Q,&=25Q,R3=100Q,R4=5Q请你用其中的两个电阻在图中虚线框内连成电路,使图中的电流表的示数为。请求出电路中的总电阻,并在虚线框内画出电路图,并注明连入电路的阻值。
