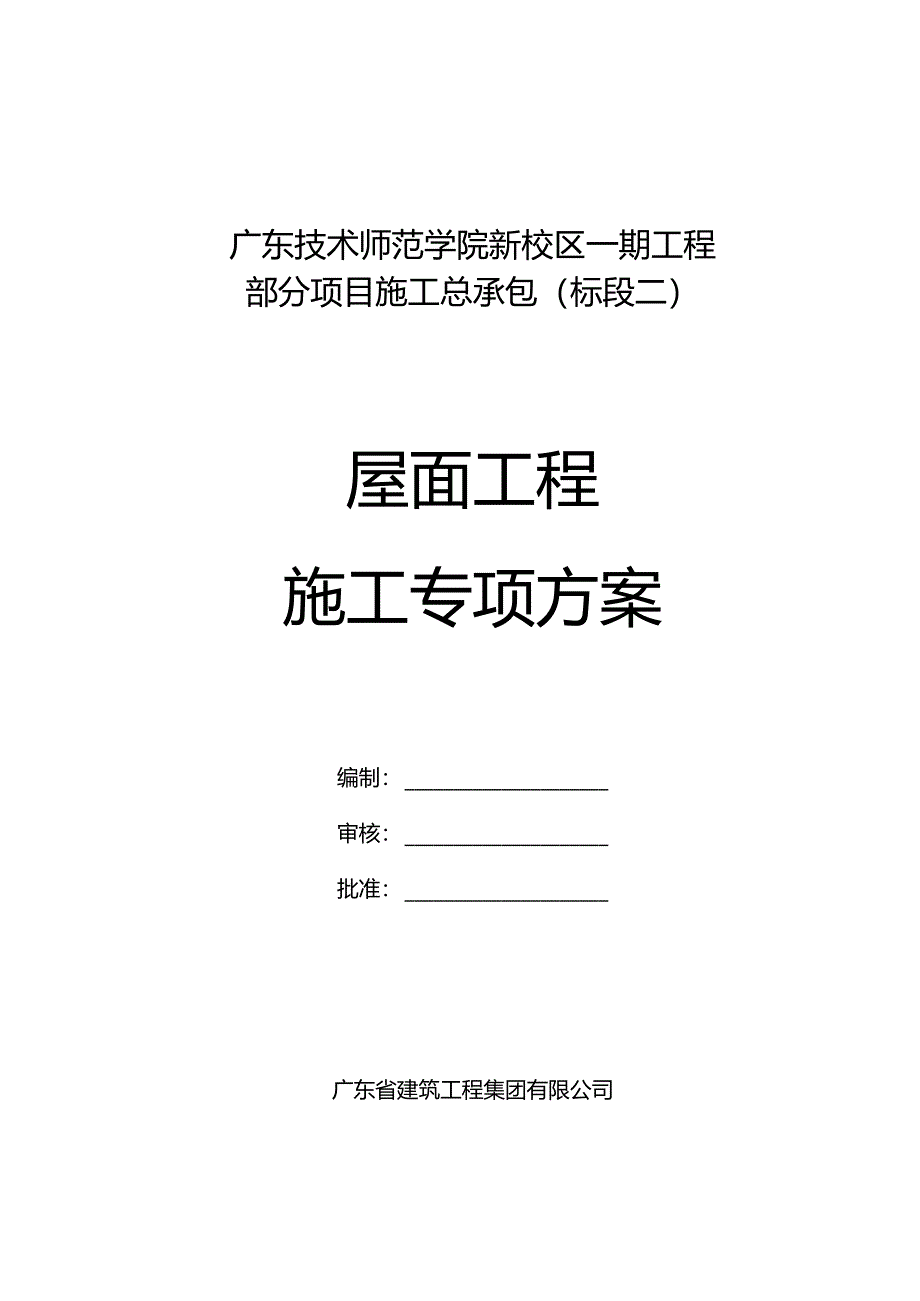

1、广东技术师范学院新校区一期工程部分项目施工总承包（标段二）屋面工程施工专项方案编制：审核：批准：广东省建筑工程集团有限公司二O一二年三月二十九日一、工程概况3二、编制依据3三、屋面防水工程43.1工程概况43.2材料要求43.3作业条件43.4施工工艺43.5测量放线53.6雨水口、雨水斗的安装53.7落水管安装53.8找坡层53.9保温层施工63.10水泥砂浆找平层63.11防水层施工73.12屋面防水工程质量预防措施Il3. 13成品爱护12四、挤塑型聚苯板（XPS）保温屋面124.1工程概况124. 2材料选择124. 3施工方法：134. 4成品爱护194. 5屋面工程质量限制措施20

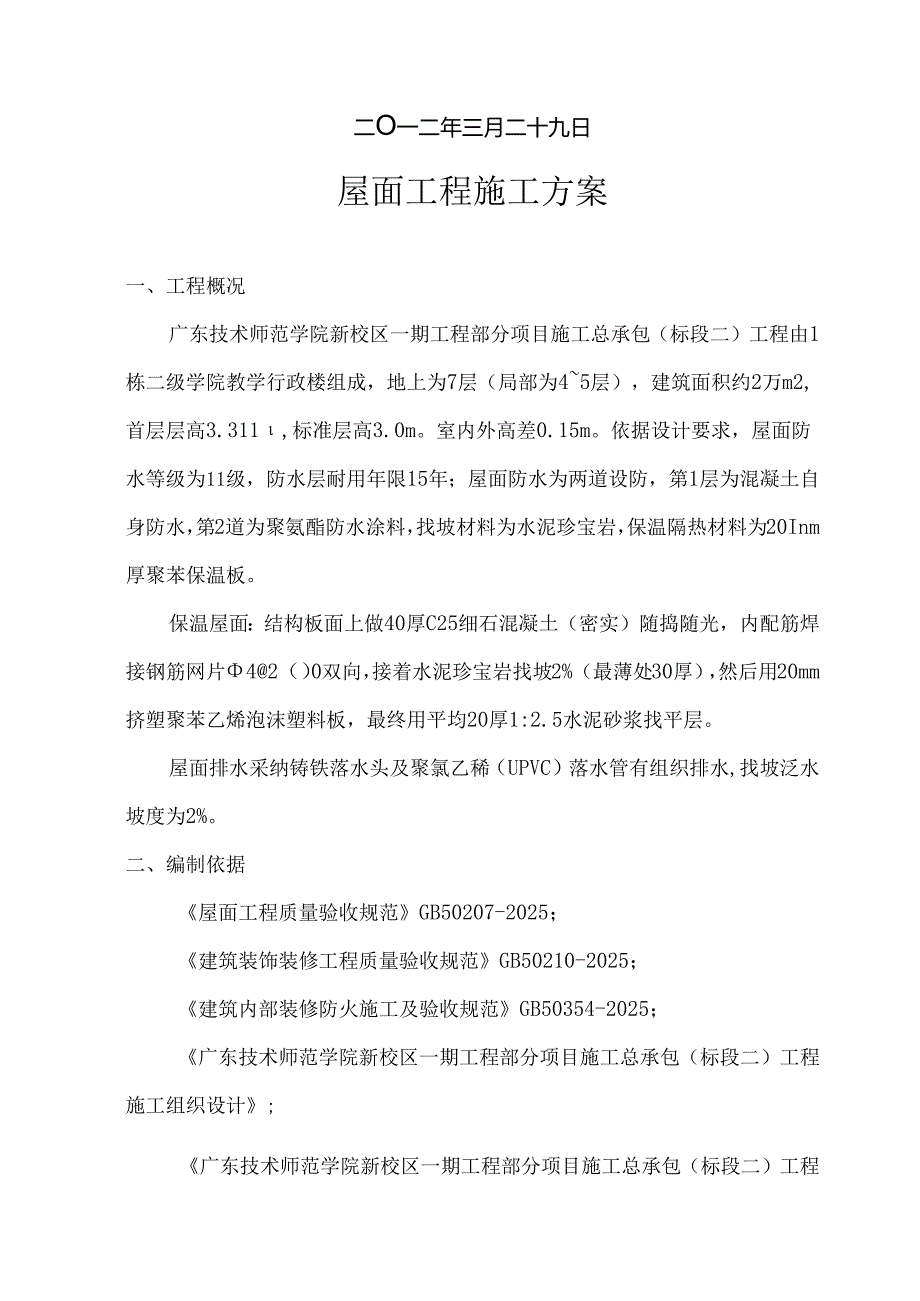

2、4. 6细部处理20五、细石混凝土爱护层23六、质量限制措施246.1 质量管理措施246.2 质量要求24七、成品爱护措施277.1 保温层成品爱护措施277.2 找平层成品爱护措施277.3 防水层成品爱护措施277.4 其他成品爱护措施28八、平安与文明施工288.1平安与文明施工288.2防水层施工平安技术措施29屋面工程施工方案一、工程概况广东技术师范学院新校区一期工程部分项目施工总承包（标段二）工程由1栋二级学院教学行政楼组成，地上为7层（局部为45层），建筑面积约2万m2,首层层高3.311,标准层高3.0m。室内外高差0.15m。依据设计要求，屋面防水等级为11级，防水层耐用年
3、限15年；屋面防水为两道设防，第1层为混凝土自身防水，第2道为聚氨酯防水涂料，找坡材料为水泥珍宝岩，保温隔热材料为20Inm厚聚苯保温板。保温屋面：结构板面上做40厚C25细石混凝土（密实）随捣随光，内配筋焊接钢筋网片42（）0双向，接着水泥珍宝岩找坡2%（最薄处30厚），然后用20mm挤塑聚苯乙烯泡沫塑料板，最终用平均20厚1:2.5水泥砂浆找平层。屋面排水采纳铸铁落水头及聚氯乙稀（UPVC）落水管有组织排水,找坡泛水坡度为2%。二、编制依据屋面工程质量验收规范GB50207-2025；建筑装饰装修工程质量验收规范GB50210-2025；建筑内部装修防火施工及验收规范GB50354-202

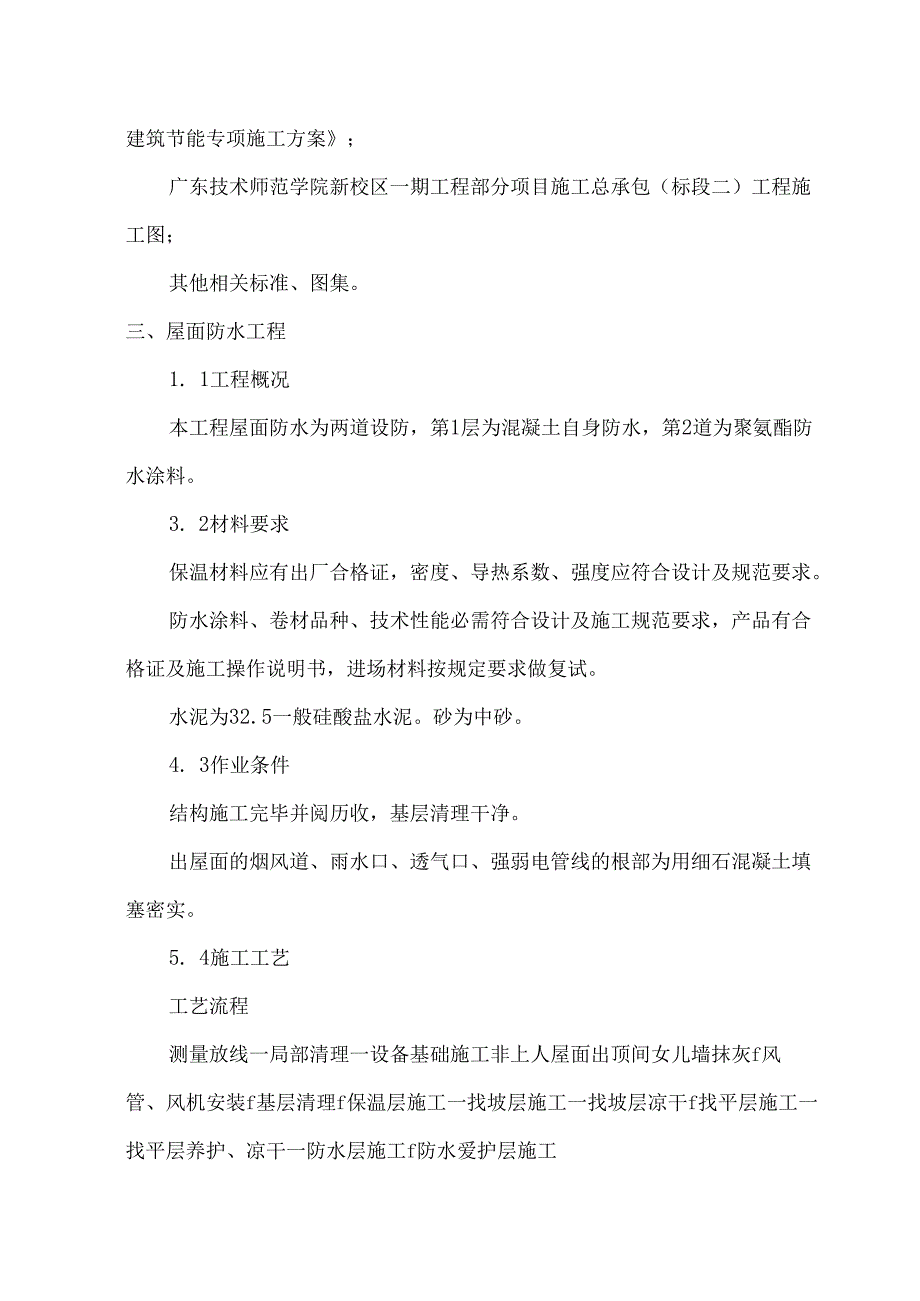

4、5；广东技术师范学院新校区一期工程部分项目施工总承包（标段二）工程施工组织设计;广东技术师范学院新校区一期工程部分项目施工总承包（标段二）工程建筑节能专项施工方案；广东技术师范学院新校区一期工程部分项目施工总承包（标段二）工程施工图；其他相关标准、图集。三、屋面防水工程1. 1工程概况本工程屋面防水为两道设防，第1层为混凝土自身防水，第2道为聚氨酯防水涂料。3. 2材料要求保温材料应有出厂合格证，密度、导热系数、强度应符合设计及规范要求。防水涂料、卷材品种、技术性能必需符合设计及施工规范要求，产品有合格证及施工操作说明书，进场材料按规定要求做复试。水泥为32.5一般硅酸盐水泥。砂为中砂。4.
5、3作业条件结构施工完毕并阅历收，基层清理干净。出屋面的烟风道、雨水口、透气口、强弱电管线的根部为用细石混凝土填塞密实。5. 4施工工艺工艺流程测量放线一局部清理一设备基础施工非上人屋面出顶间女儿墙抹灰f风管、风机安装f基层清理f保温层施工一找坡层施工一找坡层凉干f找平层施工一找平层养护、凉干一防水层施工f防水爱护层施工5.1 测量放线仔细核对屋面作法图中的分水线、集水线、雨水斗及雨水口位置;弹出水平标高限制线，上人屋面部分为+10OOnml线,非上人屋面部分为+50OnlnI线；由水电专业协作，按屋面图分别弹放分水线、集水线，并注明流水方向；分别计算出各关键点的找坡厚度标高，由技术部给出统一标
6、高；技术人员对测量所弹放的各种限制线进行复核。5.2 雨水口、雨水斗的安装依据原设计图纸上给定的雨水斗的位置，检查在结构施工时留下的洞口位置，再安装前，需将洞口边缘的混凝土剔凿干净，露出混凝土中的钢筋，并找好雨水斗位置，核对标高，用212钢筋架固定，支好底托，并将钢筋与混凝土中的钢筋点焊上。5.3 落水管安装安装依次为由上往下，先在水落口处吊线坠弹出雨水管沿墙的位置线，依据雨水管每节长度，预量出固定卡位置，间距为1200mm,设在下面一节管的上端，卧卡子用水泥砂浆固定，不得钉入木塞固定和固定在木塞上。雨水管若遇建筑凹凸时，应以钝角折弯相通，并在折弯处加卡固定。雨水管安装后加强爱护，最终检查完后
7、落架子。3.8找坡层将屋面上的各突出建筑物表面的杂物，灰尘清理干净，采纳水泥珍宝岩按2%找坡。将各出风口的风篦子，百叶，门洞下口安装完毕;确定最低点处：各部位找坡层最低点标高为保温层向上反30mm,并且和雨水口标高向下反20rnn相校核；依据屋面排水各限制点相对标高图做灰饼、定点，灰饼采纳1：6水泥粉煤灰制作，灰饼上口尺寸为20OmmX200Innb下口为30OmmX300mm,灰饼间距为30米;当各种打算工作完毕后，由水，电，土建办理联检单，再进行大面积的铺设，铺设时以已经施工的雨水口和各个灰饼点为限制点，屋面排水坡度为2%,采纳4.0米刮杠刮平，用铁滚进行滚压密实，并由试验室进行压实送检。
8、施工要求：铺设匀称、平整、密实。3. 9保温层施工在进行保温层施工前，将结构面层施工留下的杂物，灰尘清理干净；对出顶层的雨水斗、雨水口、透气管、落水管等管道和风机、卫星天线基础进行处理，经检查合格后方可进行保温层铺设；屋面保温材料采纳100nnn厚憎水膨胀珍宝岩块，材料进场后由材料员进行外观验收，应依据块材单块体积，计算其重量检查容重是否超标，办理验收手续和记录。3.10 水泥砂浆找平层找平层施工时应留意如下几点：操作前，先将基层洒水潮湿，扫纯水泥浆一次，随刷随铺砂浆，使之与基层粘结坚固，无松动、空鼓、凹坑、起砂、掉灰等现象。找平层表面平整光滑，其平整度用2m长直尺检查，最大空隙不超过5mm,
9、空隙仅允许平缓变更，凹坑处应用水泥：砂：107胶=1.2.53:0.15砂浆顺平。在进行找平层施工时，拉线找齐，以女儿墙处的标高作为依据，并检查坡度是否满意图纸设计要求；找平层采纳水泥砂浆，厚度20mm,协作比水泥：中砂二1.2.5；找坡后用木抹子抹平，铁抹子压光，待污水消逝后，人踩上去有脚印但不下陷为度，再用铁抹子压其次遍光，即可交活。3.11 防水层施工（1）施工材料打算主体材料:材料名称规格用量用途甲组份（预聚体）-NC0=3.5%lkgm2涂膜用乙组份（固化体）-OH=O.8%1.5kgm2涂膜用底涂乙料OH=O.23%0.l0.2kgm2底膜用主要协助材料:材料名称规格用途磷酸或苯磺
10、酰氯化学纯凝固过快时，做缓凝剂用二月桂酸二丁基锡化学纯或工业纯凝固过慢时，做促凝剂用二甲苯工业纯清洗施工工具用乙酸乙脂工业纯清洗手上凝胶用107胶工业纯修补基层用水泥32.5MPa修补基层用石渣2Inm左右粘结过渡层用施工工具:名称用途名称用途电动搅拌器混合甲、乙料用油漆刷刷底胶用拌料桶混合甲、乙料用滚动刷刷底胶用小型油漆桶装混合料用小抹子修补基层用塑料刮板涂刮混合料用油工铲刀清理基层用铁皮小刮板在困难部位涂刮混合料墩布清理基层用橡胶刮板涂刮混合料用条帚清理基层用50kg磅称配料称量用高压吹风机清理基层用(2)施工工艺流程防水层的构造及用料见下表:项次防水构造材料名称用量1基层混凝土或水泥砂浆
11、2基层处理剂聚氨脂底胶0.2kgm23第一度涂层聚氨脂防水涂料1.5kgm24其次度涂层聚氨脂防水涂料1.0kgm25爱护层缸砖、水泥砖等注：涂层总厚度约为2mmo1)、找平层与保温层施工的工艺与卷材防水相同。2）、基层要求及处理：、防水基层应按设计要求用1：3的水泥砂浆抹成1/50的泛水坡度，其表面要抹平压光，不允许有凹凸不平、松动和起砂掉灰等缺陷存在。排水口或地漏部位应低于整个防水层，以便解除积水。有套管的管道部位应高出基层表面20mm以上。阴阳角部位应做成半径IOmm的小圆角，以便涂料施工。、全部管件、卫生设备、地漏或排水口等必需安装坚固，接缝严密，收头圆滑，不得有任何松动现象。、施工时
12、，防水基层应基本呈干燥状态，含水率小于9%为宜,其简洁测定方法是将面积为InI2、厚度为1.52.Imm的橡胶板覆盖在基层面上，放置23小时，如覆盖的基层表面无水印，紧贴基层一侧的橡胶板又无凝聚水印，依据阅历说明其含水率已小于9%,符合施工要求。、施工前，先以铲刀和扫帚将基层表面的突起物、砂浆疙瘩等异物铲除，并将尘土杂物彻底清扫干净。对阴阳角、管道根部、地漏和排水沟口等部位更应仔细清理，如发觉有油污、铁锈等，要用钢丝刷、砂纸和有机溶剂等将其彻底清除干净。3）、涂布底胶：、此工序相当于传统沥青防水施工涂刷冷底子油，其目的是隔断基层潮气，防止防水涂膜起鼓脱落；加固基层，提高涂膜与基层的粘结强度，防
13、止涂层出现针气孔等缺陷。、聚氨脂底胶的配制:将聚氨脂甲料与专供底涂用的乙料按1：31：4（重量比）的比例协作，搅拌匀称，即可运用。、涂布施工：小面积的涂布可用油漆刷蘸底胶在阴阳角、管子根部等困难部位匀称涂布一遍，再用长把滚刷进行大面积涂布施工。涂胶要匀称，不得过厚或过薄，更不允许露抱底。一般涂布以O.15kgm2-0.2kgm2为宜。底胶涂布后要干燥固化后24小时以上,才能进行下一道工序的施工。4）、防水涂层施工：涂膜防水材料的配制：依据施工的须要，将聚氨脂甲、乙料按1：1.5（重量比）的比例后，倒入协作后，倒入拌料桶中，用转速为100500rmin的电动搅拌找平层含水率保温层9%基层清理干净
14、施涂底胶施铺玻璃纤维布（化纤无纺布）施涂第一度涂料晾干24小时（涂刷匀称）固化做爱护层（稀撒石渣或做刚性爱护）层）固化无积水24小时施涂其次度涂料，固化2472小时（确定涂刷宽度）蓄水试验2472小时无渗漏无刷漏24小时器搅拌5min左右，即可运用。5）、第一度涂层施工：在底胶基本干燥固化后，用塑料或橡胶刮板匀称涂刮一层涂料，涂刮时要求匀称一样，不得过厚或过薄，涂刮厚度一般以1.5mm左右为宜（即涂布量1.5kgm2为宜）。起先涂刮时，应依据施工面积的大小、形态和环境，统一考虑施工退路和涂刮依次。6）、其次度涂层施工：在第一度涂层固化24小时后，再在其表面刮涂其次度涂层，涂刮方法同第一度涂层。为了确保防水工程质量,涂刮的方向必需一第一度的涂刮的方向垂直。重涂时间的间隔，由施工时的环境温度和涂膜固化的程度（以手触不粘为准）来确定，一般不得小于24小时，也不宜大于72小时。7）、如防水层要用玻璃纤维布或化纤无纺布加强，则在涂刮其次度涂层前进行粘贴。8）、稀撒石渣：为增加防水层与粘结贴面材料（如瓷砖、缸砖等）的水泥砂浆之间的粘结力，在其次度涂层固化前，在其表面稀撒干净的石渣（直径为2mm）,这些石渣在涂膜固化后可坚固的粘贴在涂膜的表面。9）、铺贴爱护层：当涂膜完全固化后，即可进行面层铺贴。施工方法与传统铺设面砖相同。3. 12屋面防水工程质量预
