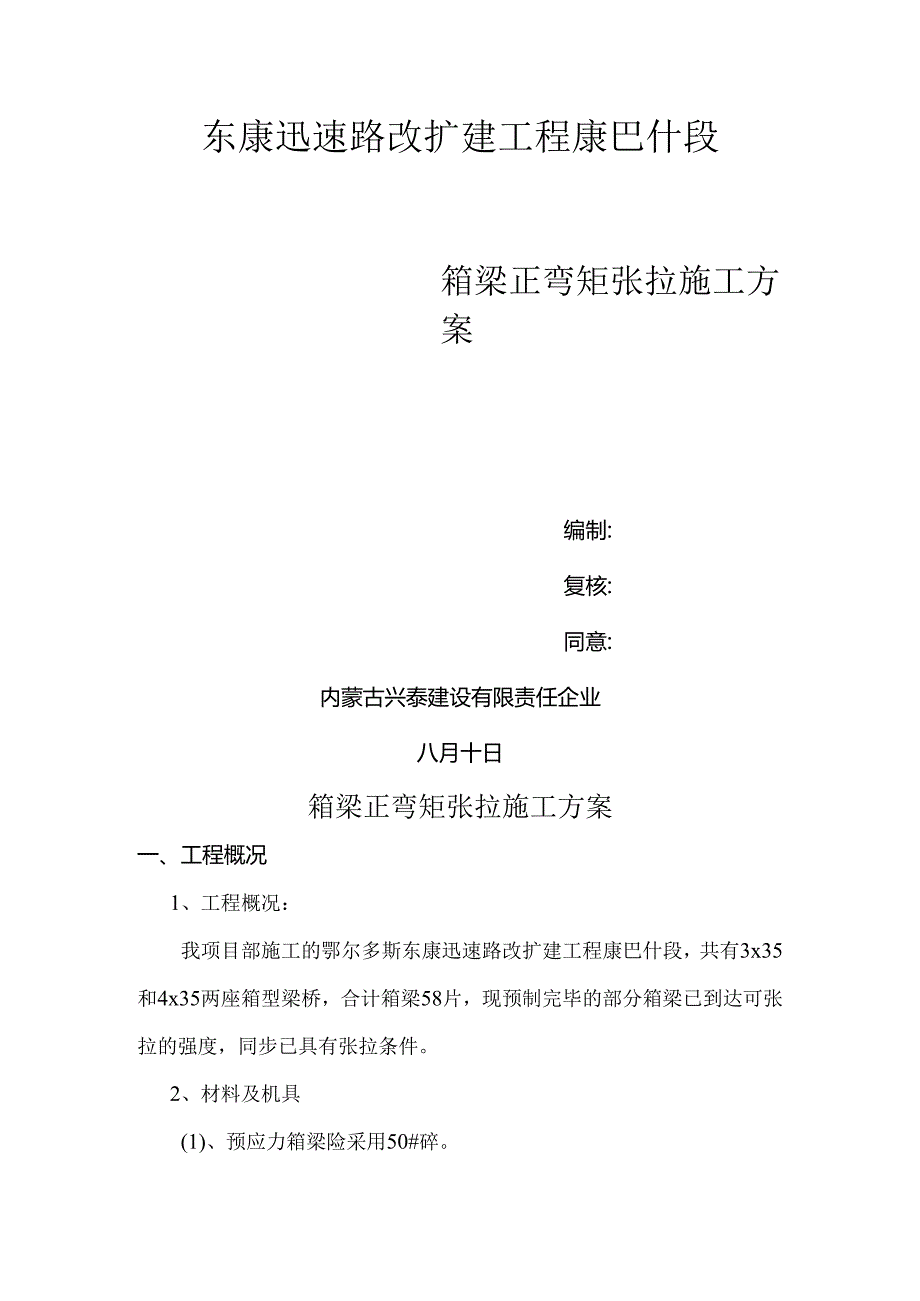

1、东康迅速路改扩建工程康巴什段箱梁正弯矩张拉施工方案编制:复核:同意:内蒙古兴泰建设有限责任企业八月十日箱梁正弯矩张拉施工方案一、工程概况1、工程概况：我项目部施工的鄂尔多斯东康迅速路改扩建工程康巴什段，共有3x35和4x35两座箱型梁桥，合计箱梁58片，现预制完毕的部分箱梁已到达可张拉的强度，同步已具有张拉条件。2、材料及机具(1)、预应力箱梁险采用50#碎。(2)、钢绞线采用GB/Y5224原则，高强度低松弛，公称直径为j15.20mm,原则强度R；=1860MPa,截面积AP=140mm2,弹性模量纥=1.95l(TMPa,现采用天津市宇恒预应力钢绞线制造.(3)锚具：预制箱梁正弯矩钢绞线
2、锚具采用开封中原预应力工艺设备厂生产的XYMI54、XYMl5-5BM15-3BM154锚具及配套的锚垫板、夹板、螺旋筋等。(4)千斤顶及油压表：使用YCQ150Q-200千斤顶两台，活塞面积25lO-2rn2,张拉力为100oKN,行程20cm。选用2B4-500型电动油泵与Y-150压力表(1.5级、量程60MPa)和千斤顶配套使用。(5)压浆机：选用活塞式压泵浆泵JW190型，工作压力1.5MPa。3、设计要点及施工注意事项：(1)预制箱梁碎强度到达85%时，龄期7天后，进行张拉正弯矩区预应力筋，并压注水泥浆。（2）钢绞线张拉锚下控制应力为4=0.75H；=1395MZ,张拉采用双控，以

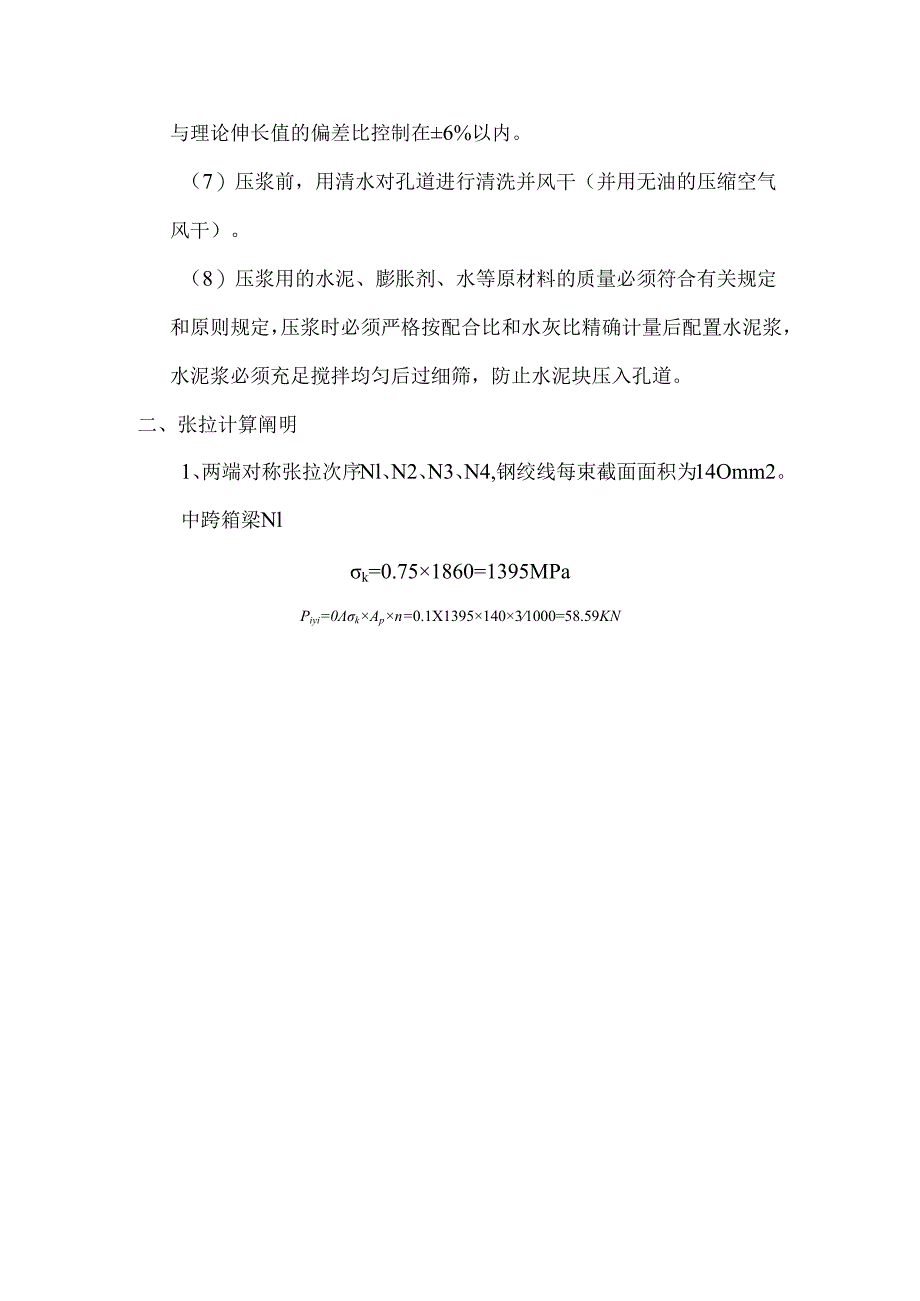

3、钢束伸长量进行校核。（3）预应力管道成型为塑料波纹管（JG225）。根据桥涵施工技术规范附录G-8得管道摩擦系数=0.15,管道偏差系数K=0.0015.（4）钢绞线的弯折处采用圆曲线过渡，管道必须圆顺。（5）从箱梁预制到浇筑完横向湿接缝的时间不应超过三个月。（6）张拉过程中必须严格执行游标压力读书和钢绞线实际伸长值同步测量，且测量都到达规定的双控措施，必须保证钢绞线的实际伸长值与理论伸长值的偏差比控制在6%以内。（7）压浆前，用清水对孔道进行清洗并风干（并用无油的压缩空气风干）。（8）压浆用的水泥、膨胀剂、水等原材料的质量必须符合有关规定和原则规定，压浆时必须严格按配合比和水灰比精确计量后配
4、置水泥浆，水泥浆必须充足搅拌均匀后过细筛，防止水泥块压入孔道。二、张拉计算阐明1、两端对称张拉次序Nl、N2、N3、N4,钢绞线每束截面面积为14Omm2。中跨箱梁Nlk=0.751860=1395MPaPiyi=0kApn=0.1X139514031000=58.59KN综2=0.2kA,n=0.2139514031000=117.18KN6O=qX4,Xn=139514031000=585.9KN中跨箱梁N2、N3、N4、N5k=0.751860=1395MPa综I=0.Ikxn=0.1X139514041000=78.12KNBz=0.2kA,n=0.2139514041000=156.
5、24KN=kApn=139514041000=781.2KN边跨箱梁Nlk=0.751860=1395MPaRJ=0.1kAz,n=0.1139514031000=58.59KN42=2kApn=0.21395I4031000=117.18KN60=/xAxn=139514031000=585.9KN边跨箱梁N2、N3、N4k=0.751860=1395MPa痣,1=0JkApn=0.1139514051000=97.65KN稣2=.2kApn=0.2X1395X14051000=195.3KN6o=CrkX/xn=139514051000=976.5KN边跨箱梁N5k=0.751860=13
6、95Pa综I=0.1kA,n=0.1139514041000=78.12KNPii2=0.2CrkXApXn=O.2x1395140x4/1000=156.24KN2、桥涵施工技术规范，预应力及理论伸长值为AsSApEpP_p（e（一）P-KX十6式中：Pp一一预应力筋的平均张拉力（N）1.一预应力筋的（长度（M）Ap预应力筋截面面积（mn?）Ep预应力筋的弹性模量（Nmm2）P预应力筋张拉端的张拉力（N）e一从张拉端至计算截面曲线孔道部分切线的夹角之和一孔道每米局部偏差对摩擦的影响系数一一预应力筋与孔道壁的摩擦系数1.一一预应力筋张拉的实际伸长量（mm）3、图纸Nl、N2、N3、N4、N5张
7、拉孔道长度分别为中跨箱梁：Xn=34.544Xn2=34.572Xn3=34.600Xn4=34.629Xn5=34.401边跨箱梁：Xbni=34.568Xbn2=34.577Xbn3=34.586Xbn4=34.594Xbn5=34.4614、箱梁、边跨箱梁从张拉端至计算截面曲线孔道部分切线的夹角之和为：N2N3N4=(45+1.8o)2,180=0.2199rad6n5=(1.1+1.8)x2万180=0.1012md5、各式所得下面列表预应力筋张拉值表中跨箱梁平均张拉力钢绞线张拉值边跨箱梁平均张拉力钢绞线张拉值NlPpO.156.17451NlPpO.156.17352PpO.2112
8、.349PpO.2112.347Pp1.O561.7451Pp1.O561.7352N2PpO.174.8978N2PpO.193.6219PpO.2149.7956PpO.2187.2451Pp1.O748.978Ppl936.2253N3PpO.174.89625N3PpO.193.62128PpO.2149.7925PpO.2187.2426Pp1.O748.9625Ppl936.2128N4PpO.174.89464N4PpO.193.62073PpO.2149.7893PpO.2187.2415Pp1.O748.9464Ppl936.2073N5PpO.175.56862N5PpO.
9、175.56526PpO.2151.1372PpO.2151.1305Pp1.O755.6862Ppl755.65266、理论伸长计算在张拉过程中，永久锚长46mm深入定位垫片内8mm,定位垫片长53mm外露42mm,千斤顶长372mm,工具锚长58mm外露26mm。锚具及千斤顶长度为：46-8+42+372-(58-26)=42Omm。故钢绞线张拉有效长度为：1.n=Xn+42*2中跨箱梁张拉长度(cm)边跨箱梁张拉长度(cm)1.NI3538.41.Nl3540.81.N23541.21.N23541.71.ns35441.n33542.61.3546.91.M3543.41.NS3524
10、.11.N53530.1理论伸长值1.=Pp1.ApEp中跨理论伸长值(mm)边跨理论伸长值(mm)Nl1.o.124.27Nl1.o.124.291.o.248.541.o.248.571.i242.701.1242.86N21.o.124.29N21.o.124.291.o.248.581.o.248.581.1242.881.1242.92N31.o.124.31N31.o.124.301.o.248.611.o.248.601.1243.071.1242.98N41.o.124.33N41.o.124.301.o.248.651.o.248.611.1243.261.1243.03N5
11、1.o.124.39N51.o.124.431.o.248.771.o.248.861.1243.871.1244.28三、张拉工艺1、钢绞线下料长度：钢绞线下料长度按照图纸规定，下料时，用砂轮切割机切割。2、布套：预埋波纹管，管道套接处用胶带包缠连接好，防止漏浆。预应力钢绞线可在浇筑税前穿入波纹管，锚垫板根据图纸尺寸分别固定，用6箍筋在框筋上焊#字支架，防止浇筑碎时使管位移，穿束后的钢绞线两端均露出所需工作长度70cmo3、安装锚环、夹片：使锚具的位置与孔道中心线对中，装入夹片，并轻轻打齐，但不可以用力过大，以防夹片打碎。4、张拉工艺：当预制箱梁碎强度到达85%时，龄期7天后，方可张拉，控制
12、应力k=0.75=1395M,采用张拉工艺，3根、4根或5根钢绞线整体张拉，采用自锚式千斤顶及低松弛钢绞线，可采用下面的张拉程序：0初应力2倍初应力100%k（锚固）初张拉一一箱梁两侧同步对千斤顶充油使钢绞线束略为拉紧，调整锚圈及千斤顶位置，加压当到达初应力0.1%时作伸长量标识，并借以观测有无滑丝、断丝现象，继续加压，到达0.2a时，作伸长标识。张拉一一采用两端到达逐层加压措施进行，两端千斤顶升压速度应靠近相等，当两端到达最大超张拉吨位外时，持荷测量伸长量，计算并与理论伸长量对比与否相符。锚固一一打开高压油泵截止阀使活塞回程、夹片自动退进锚固。压浆一一预应力筋张拉后，孔道压浆尽量控制在24小
13、时内完毕，最多不超过2天。水泥浆的泌水率最大不超过3%,拌合后3h泌水率控制在2%,泌水率应在24h内重新所有被浆吸回，水泥浆中渗透8%膨胀剂，自由膨胀率不不小于10%,水泥浆稠度控制在1418s之间。水泥浆调制后常常搅动，控制在3O45min0时间内完毕，压浆从一端压入，由另一段喷出，压浆次序先压注下层孔道。压浆采用一次压浆，最大压力为07MPa,压浆应到达孔道另一端饱满出浆，到达排气孔排出与规定稠度相似的水泥浆为止，保持不不不小于0.5MPa的J一种稳压期2min。5、张拉次序：根据图纸规定，正弯矩张拉时张拉次序按图纸所标为Nl、N2、N3、N4、N5,两端对称张拉。四、安全措施1、施工中所有工程人员必须戴好安全帽。2、张拉开始后，所有人员严禁站在千斤顶正面。3、移动张拉架子，防止钢管倾倒伤人。4、对每道工序必须严格认真日勺进行检查、复查，防止卡环、夹片等滑丝，脱夹等现象。35m预应力箱梁压力表读数压力表读数负荷（kN）压力表读数负荷CkN）Mpa表号：10.09.13.0809Mpa表号：10.09.14.2428中跨NlPO.11.7258.591.9558.59P0.23.78117.184.02117.18Pl.020.27585.920.62585.9中跨N2、N3、N4、N5P0.12.4078.122.6478.12P0.25.15156
