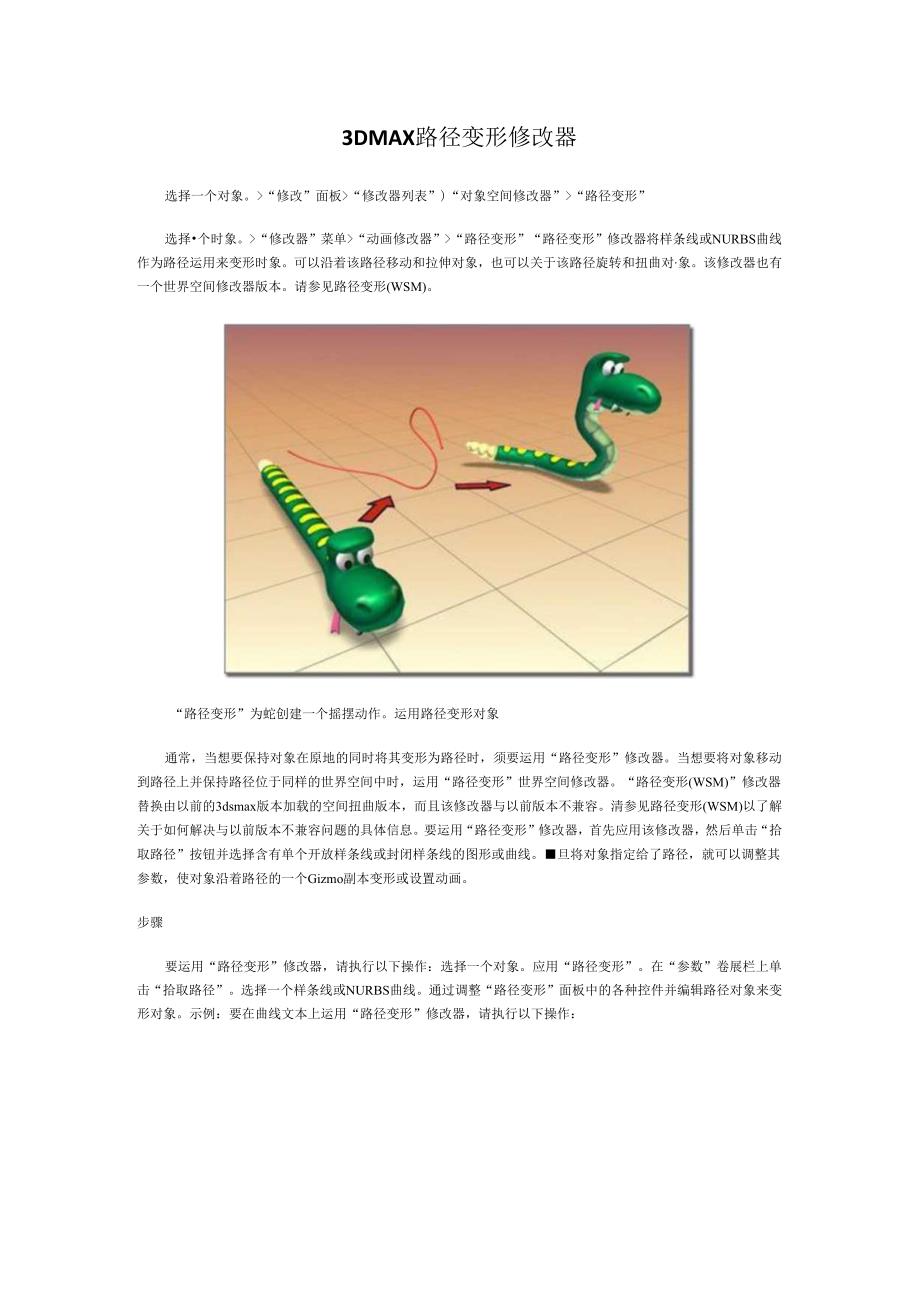

1、3DMAX路径变形修改器选择一个对象。“修改”面板“修改器列表”)“对象空间修改器”“路径变形”选择个时象。“修改器”菜单“动画修改器”“路径变形”“路径变形”修改器将样条线或NURBS曲线作为路径运用来变形时象。可以沿着该路径移动和拉伸对象，也可以关于该路径旋转和扭曲对象。该修改器也有一个世界空间修改器版本。请参见路径变形(WSM)。“路径变形”为蛇创建一个摇摆动作。运用路径变形对象通常，当想要保持对象在原地的同时将其变形为路径时，须要运用“路径变形”修改器。当想要将对象移动到路径上并保持路径位于同样的世界空间中时，运用“路径变形”世界空间修改器。“路径变形(WSM)”修改器替换由以前的3d
2、smax版本加载的空间扭曲版本，而且该修改器与以前版本不兼容。清参见路径变形(WSM)以了解关于如何解决与以前版本不兼容问题的具体信息。要运用“路径变形”修改器，首先应用该修改器，然后单击“拾取路径”按钮并选择含有单个开放样条线或封闭样条线的图形或曲线。旦将对象指定给了路径，就可以调整其参数，使对象沿着路径的一个Gizmo副本变形或设置动画。步骤要运用“路径变形”修改器，请执行以下操作：选择一个对象。应用“路径变形”。在“参数”卷展栏上单击“拾取路径”。选择一个样条线或NURBS曲线。通过调整“路径变形”面板中的各种控件并编辑路径对象来变形对象。示例：要在曲线文本上运用“路径变形”修改器，请执

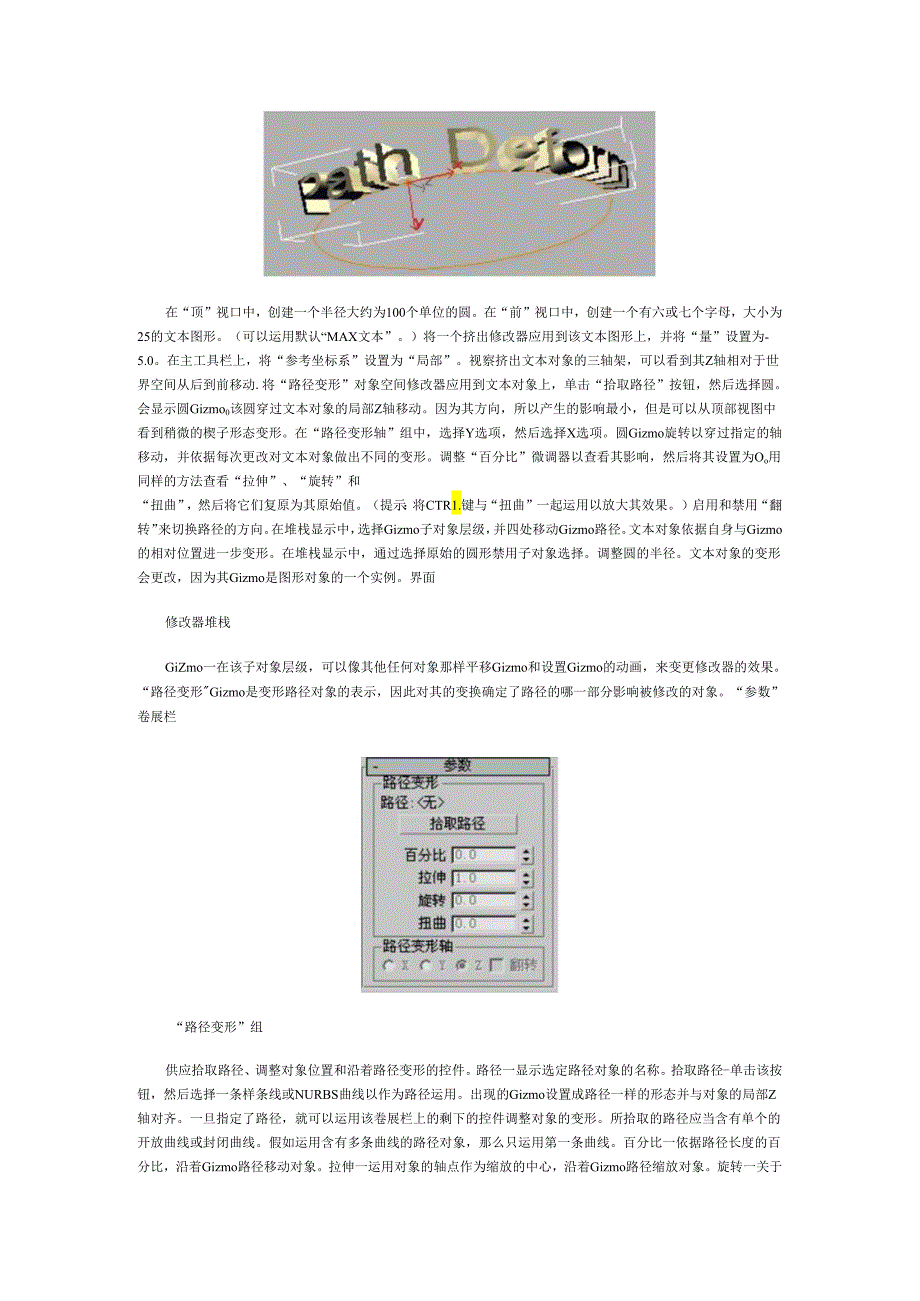

3、行以下操作：在“顶”视口中，创建一个半径大约为100个单位的圆。在“前”视口中，创建一个有六或七个字母，大小为25的文本图形。（可以运用默认“MAX文本”。）将一个挤出修改器应用到该文本图形上，并将“量”设置为-5.0。在主工具栏上，将“参考坐标系”设置为“局部”。视察挤出文本对象的三轴架，可以看到其Z轴相对于世界空间从后到前移动.将“路径变形”对象空间修改器应用到文本对象上，单击“拾取路径”按钮，然后选择圆。会显示圆Gizmo0该圆穿过文本对象的局部Z轴移动。因为其方向，所以产生的影响最小，但是可以从顶部视图中看到稍微的楔子形态变形。在“路径变形轴”组中，选择Y选项，然后选择X选项。圆Giz
4、mo旋转以穿过指定的轴移动，并依据每次更改对文本对象做出不同的变形。调整“百分比”微调器以查看其影响，然后将其设置为Oo用同样的方法查看“拉伸”、“旋转”和“扭曲”，然后将它们复原为其原始值。（提示：将CTR1.键与“扭曲”一起运用以放大其效果。）启用和禁用“翻转”来切换路径的方向。在堆栈显示中，选择Gizmo子对象层级，并四处移动Gizmo路径。文本对象依据自身与Gizmo的相对位置进一步变形。在堆栈显示中，通过选择原始的圆形禁用子对象选择。调整圆的半径。文本对象的变形会更改，因为其Gizmo是图形对象的一个实例。界面修改器堆栈GiZmo一在该子对象层级，可以像其他任何对象那样平移Gizmo
5、和设置Gizmo的动画，来变更修改器的效果。“路径变形Gizmo是变形路径对象的表示，因此对其的变换确定了路径的哪一部分影响被修改的对象。“参数”卷展栏“路径变形”组供应拾取路径、调整对象位置和沿着路径变形的控件。路径一显示选定路径对象的名称。拾取路径-单击该按钮，然后选择一条样条线或NURBS曲线以作为路径运用。出现的Gizmo设置成路径一样的形态并与对象的局部Z轴对齐。一旦指定了路径，就可以运用该卷展栏上的剩下的控件调整对象的变形。所拾取的路径应当含有单个的开放曲线或封闭曲线。假如运用含有多条曲线的路径对象，那么只运用第一条曲线。百分比一依据路径长度的百分比，沿着Gizmo路径移动对象。拉伸一运用对象的轴点作为缩放的中心，沿着Gizmo路径缩放对象。旋转一关于Gizmo路径旋转对象。扭曲一关于路径扭曲对象。依据路径总体长度一端的旋转确定扭曲的角度。通常，变形对象只占据路径的一部分，所以产生的效果很微小。“路径变形轴”组X/Y/Z选择一条轴以旋转Gizmo路径，使其与对象的指定局部轴相对齐。翻转一将Gizmo路径关于指定轴反转180度。本教程由丝路教化建筑动画培训老师供应
