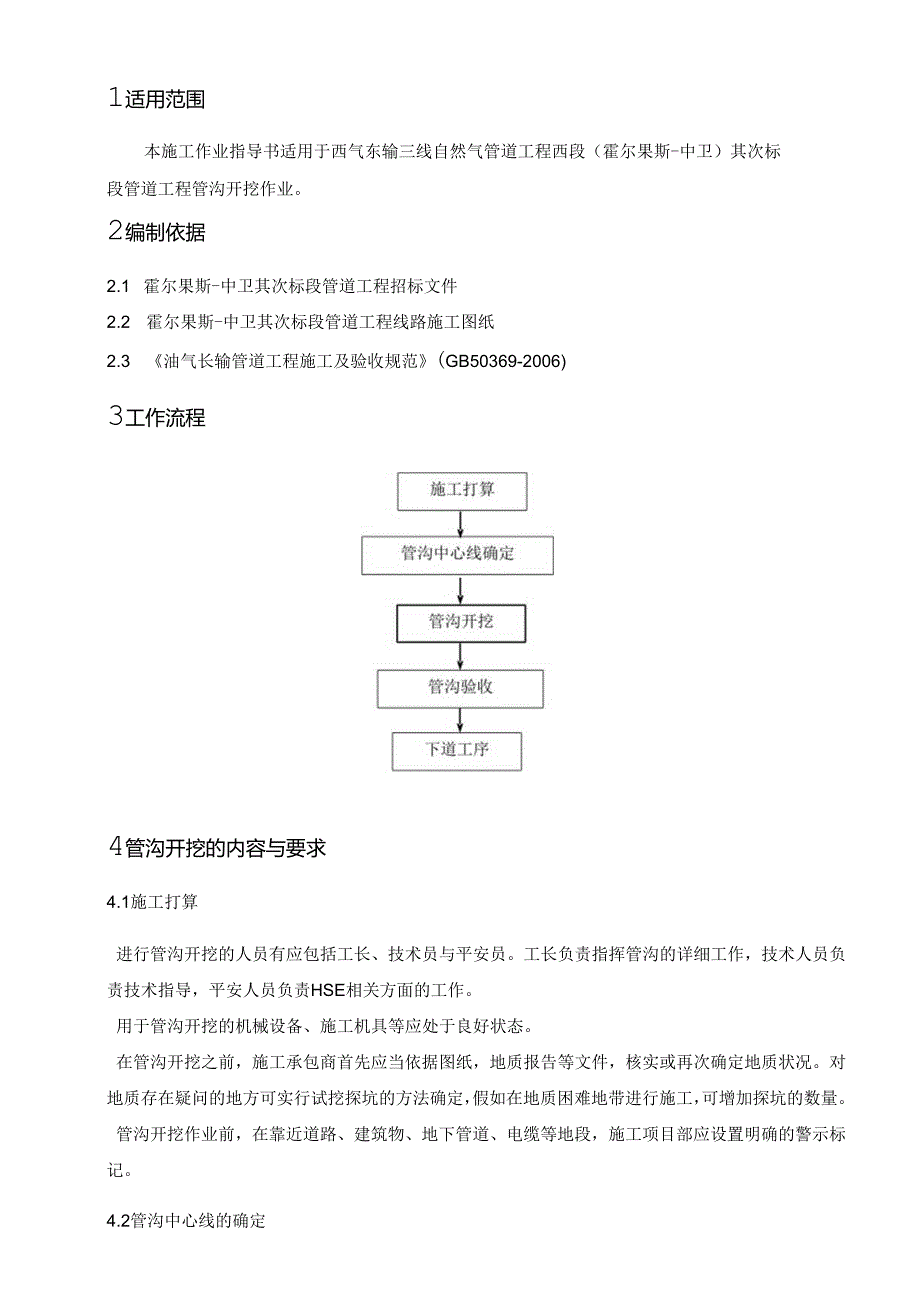

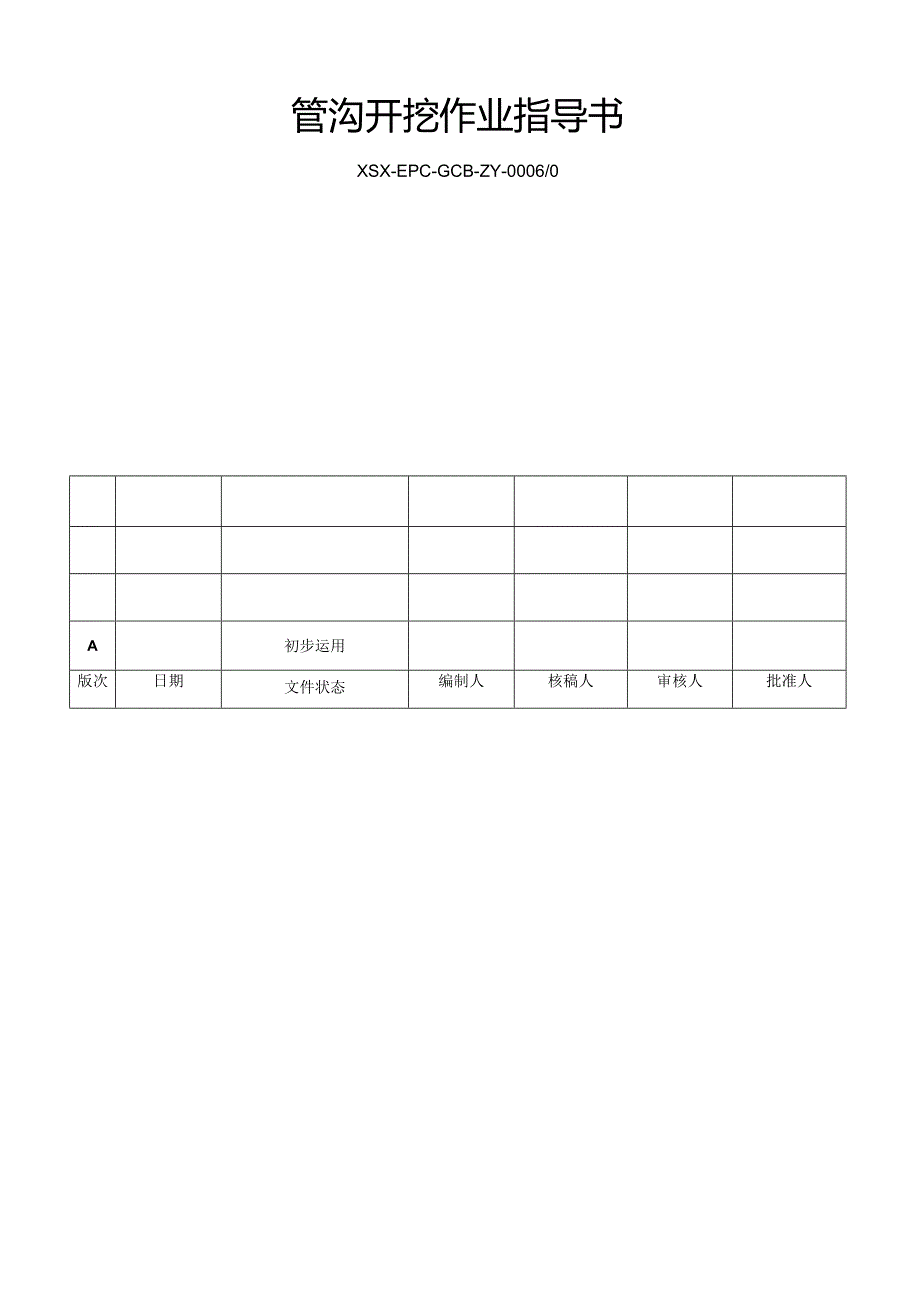

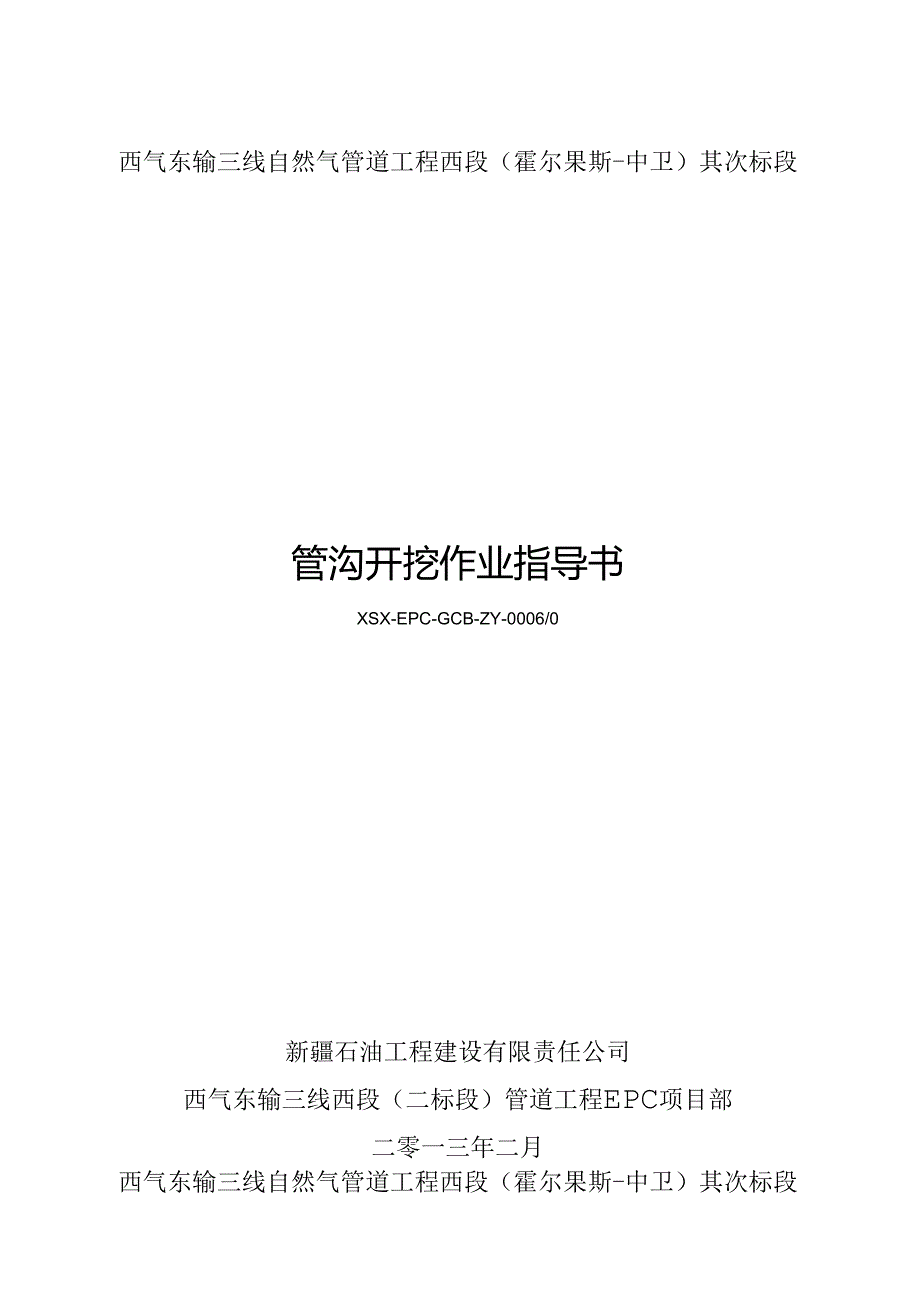

1、西气东输三线自然气管道工程西段（霍尔果斯-中卫）其次标段管沟开挖作业指导书XSX-EPC-GCB-ZY-0006/0新疆石油工程建设有限责任公司西气东输三线西段（二标段）管道工程EPC项目部二零一三年二月西气东输三线自然气管道工程西段（霍尔果斯-中卫）其次标段管沟开挖作业指导书XSX-EPC-GCB-ZY-0006/0A初步运用版次日期文件状态编制人核稿人审核人批准人1适用范围22编制依据33工作流程34管沟开挖的内容与要求31适用范围本施工作业指导书适用于西气东输三线自然气管道工程西段（霍尔果斯-中卫）其次标段管道工程管沟开挖作业。2编制依据2.1 霍尔果斯-中卫其次标段管道工程招标文件2.
2、2 霍尔果斯-中卫其次标段管道工程线路施工图纸2.3 油气长输管道工程施工及验收规范(GB50369-2006)3工作流程4管沟开挖的内容与要求4.1施工打算进行管沟开挖的人员有应包括工长、技术员与平安员。工长负责指挥管沟的详细工作，技术人员负责技术指导，平安人员负责HSE相关方面的工作。用于管沟开挖的机械设备、施工机具等应处于良好状态。在管沟开挖之前，施工承包商首先应当依据图纸，地质报告等文件，核实或再次确定地质状况。对地质存在疑问的地方可实行试挖探坑的方法确定，假如在地质困难地带进行施工，可增加探坑的数量。管沟开挖作业前，在靠近道路、建筑物、地下管道、电缆等地段，施工项目部应设置明确的警示
3、标记。4.2管沟中心线的确定管沟开挖前沿管线中心线做出明显的标记，以利于管沟开挖。中心线确定的方法可依据测量放线与施工作业带打算程序。同时依据管沟中心线，划出管沟开挖边线。开挖前，对挖沟人员将管沟底宽、管沟开挖深度等技术要求进行技术交底。在管沟开挖前，应进行移桩。对于移桩困难的地段宜采纳增加引导桩、参照物标记等方法来确定原位置。4.3管沟开挖开挖要求.1在开挖管沟时，管沟开挖深度以设计图纸为准，满足管线的最小覆盖厚度。.2管沟开挖土不得存放在马路、铁路等地方，不得阻碍交通，对于穿越道路处的管沟，可采纳修建旁路或搭设临时过桥的方法保证车辆通行，同时设置提示标记。.3对于农田沟渠或水流也不得阻挡，
4、可实行预留不挖或挖后埋涵管等方法保持水流。.4在纵坡地段，为了最大程度地削减所需的弯管数量，同时保证管子的最小覆盖厚度，管沟开挖时在管沟的脊弯处进行加深，在接近穿越马路、沟渠、电缆、管线等地下构筑物时应提前渐渐加深管沟。.5直线段管沟应保证顺直畅通,曲线段管沟应保证圆滑过渡，管沟沟底、沟壁不得有尖状突出物，沟内无塌方，无杂物。.6在管沟开挖过程中遇到历史遗迹或文物时，施工项目部应马上停止施工并实行爱护措施,通知EPC项目部或地方文物部门，直到得到EPC项目部的通知之后才可以接着施工。.7山区段管沟开挖应在发生泥石流、山洪、持续暴雨等灾难可能性最小的时期内进行。土方管沟开挖.1在土方地段一般采纳
5、挖掘机进行管沟开挖。依据管沟中心线、管沟开挖边线、管沟底宽、管沟开挖深度等进行管沟开挖作业。.2在农耕地区进行管沟开挖时，应将表层厚约30Cm的表层土与管沟土分开堆放，将表层土堆放在远离管沟的一侧，管沟土靠近管沟的一侧。.3在开挖之后，假如局部达不到要求，可以采纳人工协作的方式进行局部修整完成。4.3.3地下设施处的管沟开挖4.3.3.1 依据调查驾驭的资料，及平、断面图已标明的和施工测量中发觉的地下构筑物、地下管道、光缆、电缆等设施，进行现场精确定位，驾驭其类型、埋深和尺寸等。确定了位置的设施应当清晰地用警告标记指明其型号、大小和埋藏深度。警告标记在整个施工期间都应予以保留。1.1.1.1
6、项目部应就工程期间这些管线、光缆、动力或其它公用设施及建筑物的爱护方案提交给EPC项目部、监理或设施全部人进行批准。经批准并实行爱护措施后才可以施工。4.3.3.3在马路、人行道路、凹地、及其他通道进行管沟开挖时，施工项目部应当供应实行搭建具有足够强度的人行天桥或者修筑临时通道的方法来保证通，搭建临时的人行天桥应当得到业主的批准。4.3.3.4 施工机械设备在进入已有设施5米之内施工之前，采纳人工开挖的方式使这些设施暴露出来，依据批准的爱护方案加以爱护。对于重要设施，开挖前应征得其管理方的同意，并应在其监督下进行管沟开挖。4.3.3.5 对地下构筑物的爱护措施应保留或在管沟回填之后才可以拆除。
7、假如在施工期间损害了这些现有设施或建构筑物，施工项目部须要联系联系EPC项目部与对这些设施拥有权利的部门，并且在他们的指导下，对这些设备进行修复直到EPC项目部及相关部门满足为止。4.3.4在存在地表水或地下水位较高的地区进行管沟开挖4.3.4.1 在地表水或者地下水位较高的地区，管沟开挖之前，应到现场进行勘查，依据现场实际状况进行排水或降水。假如存在地表水，就须要在施工作业带外侧挖排水沟渠将地表水排净，若地下水位较高，则须要在依据水量的多少每隔肯定距离在管沟中挖一个集水坑,然后在集水坑中放置水泵进行排水。在开挖管沟时，施工项目部须要协调好管沟开挖与管线下沟的关系，管沟开挖验收合格后马上组织管
8、道下沟，稳管及回填。4.3 4.2沼泽地段管沟开挖，宜利用修筑的施工便道采纳挖掘机侧向开挖或采纳在挖掘机下加垫承重浮板顺向开挖管沟的方法。4.3.5在特别地段进行管沟开挖4.3.5.1 施工机械在纵坡上挖沟，应依据坡度的大小、土壤的类别、性质及状态计算施工机械的稳定性，并应实行相应的措施，确保平安操作。4.352在坡度大于2(的地段进行管沟开挖时，可以间隔肯定的距离修筑施工作业平台，然后，通过施工作业带，将挖掘机开到作业平台上，然后沿上下两个方向进行管沟开挖。当距离超过做挖掘机的工作范围时，将挖掘机又开到上一个施工作业平台接着施工。4.3.5.3 山前冲积平原地段管沟开挖，应防止洪水对管沟的冲
9、刷，管沟开挖应与管道组对、焊接、下沟、回填紧密结合，开挖一段，完成一段，每段长度不宜超过1.5km,每段回填后应刚好进行水工爱护施工。4.3.5.4 沙质地区管沟开挖，应依据管道组装方法和要求提前或滞后进行，宜选择多台挖掘机，采纳纵推横移的开挖方法。4.4 管沟验收管沟开挖完毕，施工项目部通过采纳经纬仪或者塔尺等测量工具在自检合格后，向监理提交管沟验收申请。管沟验收应由测量人员进行复测，直线段每30m测一点，特别地段每5m测一点，纵向变坡点及水平转交点每处应至少测三点。管沟检验项目及合格标准应符合下表规定O检验项目合格标准夕卜观直线段管沟顺直，曲线段圆滑过渡，无凹凸和折线；沟壁和沟底平整，无沟坎阶梯，无锐器物；沟内无塌方、无杂物；转角符合设计要求。管沟中心线偏移允许偏差应小于100mm沟底宽度允许偏差为土10Omm沟底标高允许偏差为+50mm100mm变坡点位移允许偏差应小于10Omm管沟成型后，应依据设计线路施工技术要求、管道工程线路工程施工技术规范的有关规定进行自检，合格后通知监理进行管沟验收，合格方可进行下道工序。
