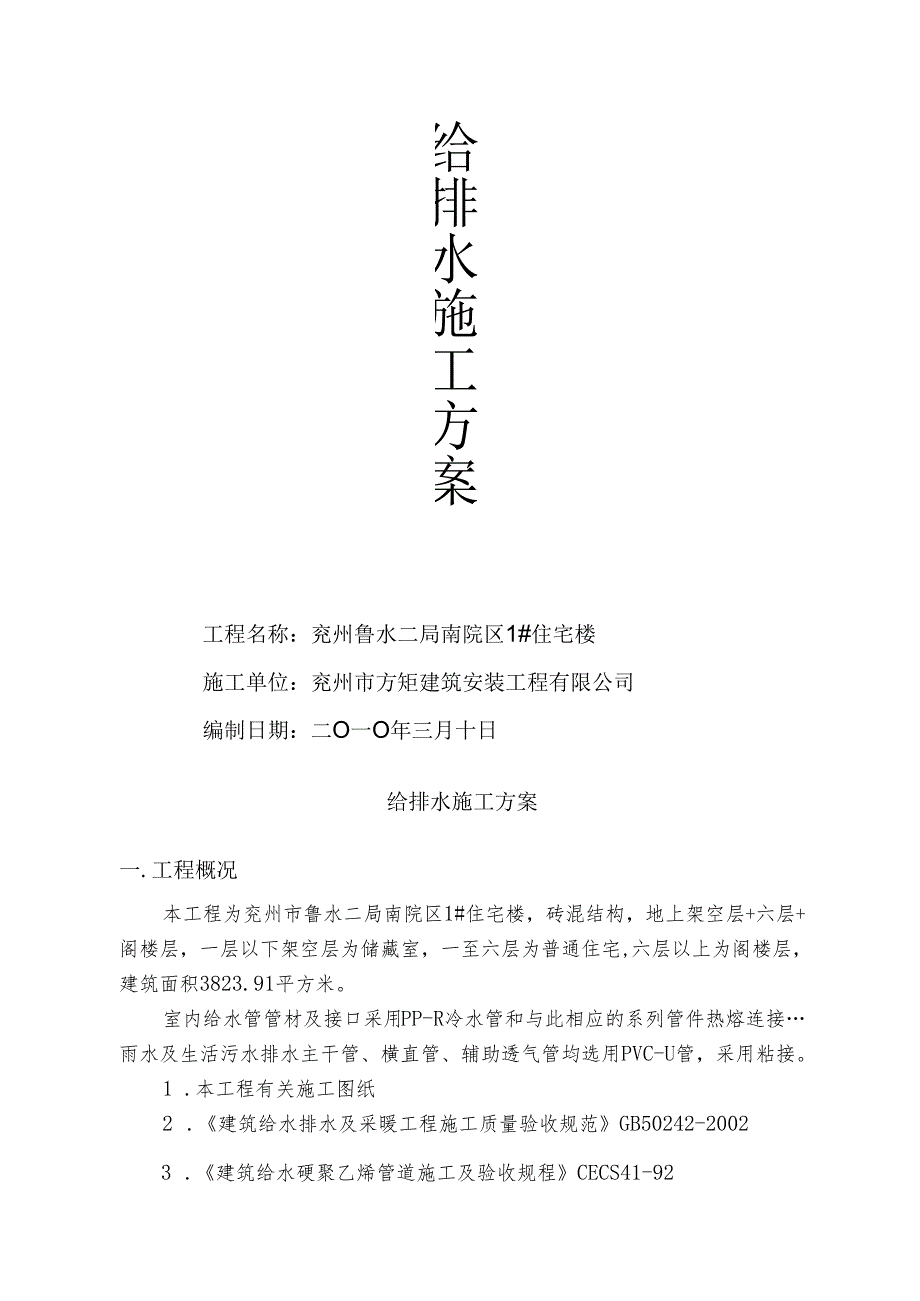

1、给排水施工方案工程名称：兖州鲁水二局南院区1#住宅楼施工单位：兖州市方矩建筑安装工程有限公司编制日期：二O一O年三月十日给排水施工方案一.工程概况本工程为兖州市鲁水二局南院区1#住宅楼，砖混结构，地上架空层+六层+阁楼层，一层以下架空层为储藏室，一至六层为普通住宅,六层以上为阁楼层，建筑面积3823.91平方米。室内给水管管材及接口采用PP-R冷水管和与此相应的系列管件热熔连接雨水及生活污水排水主干管、横直管、辅助透气管均选用PVC-U管，采用粘接。1 .本工程有关施工图纸2 .建筑给水排水及采暖工程施工质量验收规范GB50242-20023 .建筑给水硬聚乙烯管道施工及验收规程CECS41-

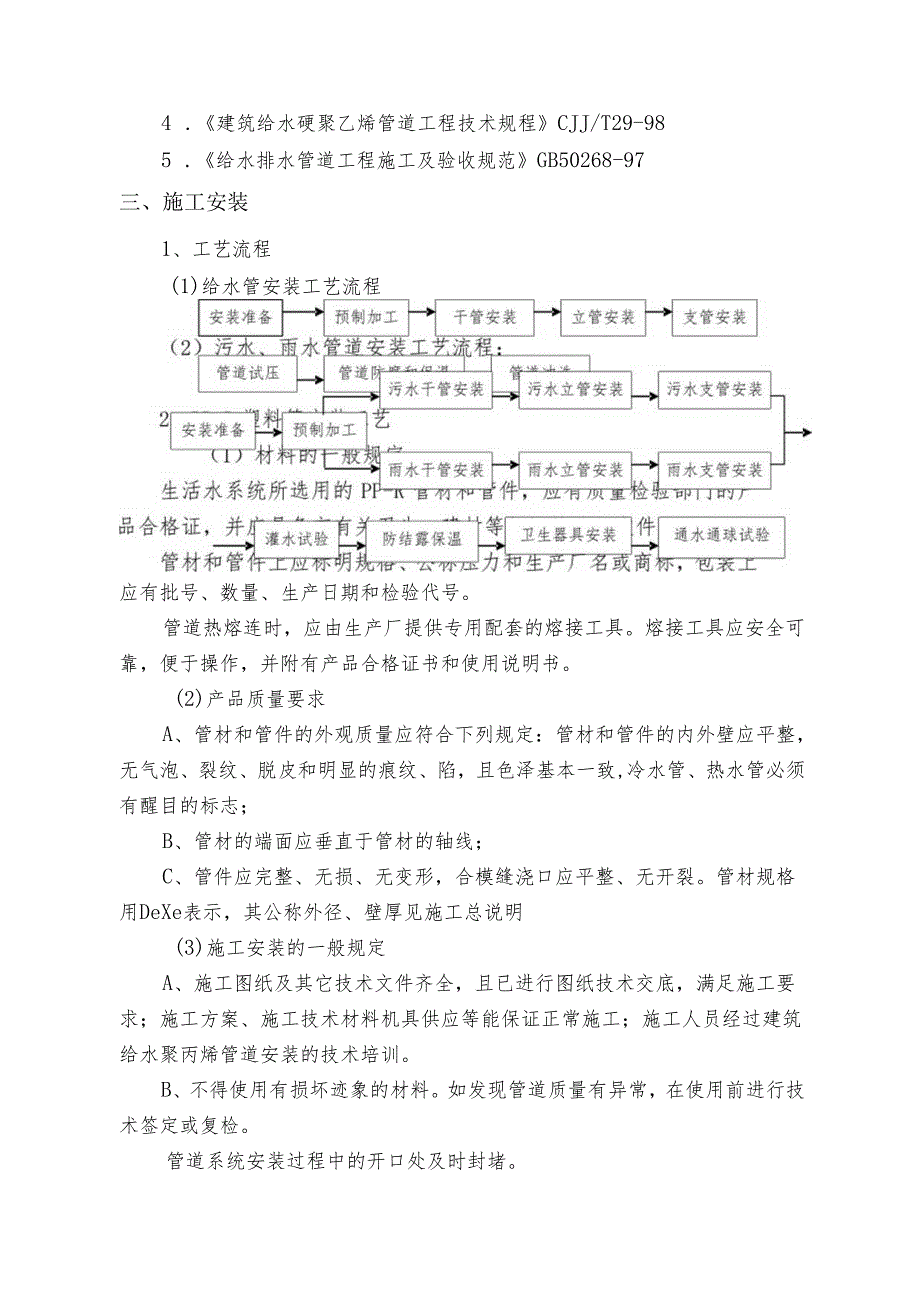

2、924 .建筑给水硬聚乙烯管道工程技术规程CJJ/T29-985 .给水排水管道工程施工及验收规范GB50268-97三、施工安装1、工艺流程(1)给水管安装工艺流程应有批号、数量、生产日期和检验代号。管道热熔连时，应由生产厂提供专用配套的熔接工具。熔接工具应安全可靠，便于操作，并附有产品合格证书和使用说明书。(2)产品质量要求A、管材和管件的外观质量应符合下列规定：管材和管件的内外壁应平整，无气泡、裂纹、脱皮和明显的痕纹、陷，且色泽基本一致,冷水管、热水管必须有醒目的标志；B、管材的端面应垂直于管材的轴线；C、管件应完整、无损、无变形，合模缝浇口应平整、无开裂。管材规格用DeXe表示，其公称

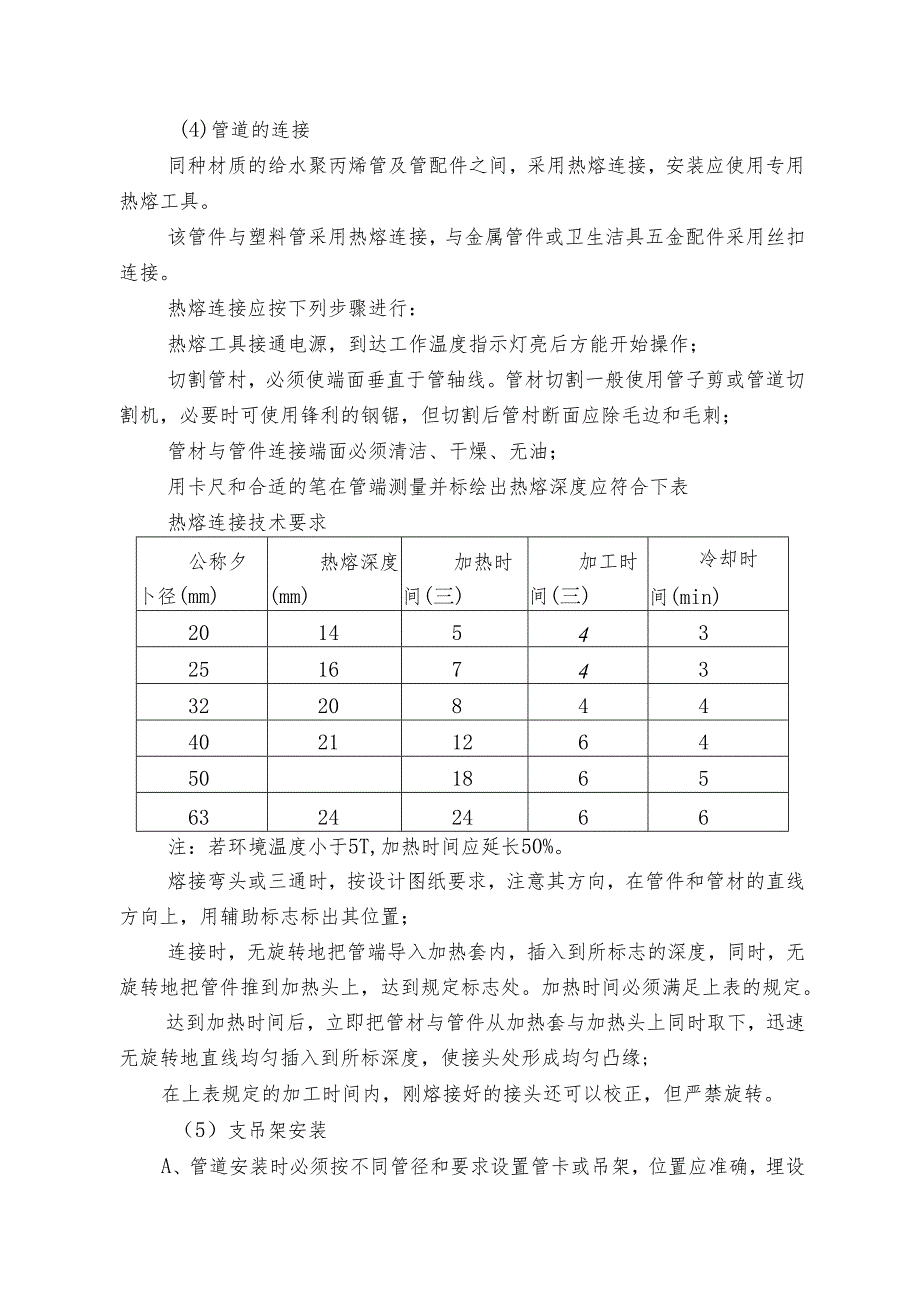

3、外径、壁厚见施工总说明(3)施工安装的一般规定A、施工图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求；施工方案、施工技术材料机具供应等能保证正常施工；施工人员经过建筑给水聚丙烯管道安装的技术培训。B、不得使用有损坏迹象的材料。如发现管道质量有异常，在使用前进行技术签定或复检。管道系统安装过程中的开口处及时封堵。(4)管道的连接同种材质的给水聚丙烯管及管配件之间，采用热熔连接，安装应使用专用热熔工具。该管件与塑料管采用热熔连接，与金属管件或卫生洁具五金配件采用丝扣连接。热熔连接应按下列步骤进行：热熔工具接通电源，到达工作温度指示灯亮后方能开始操作；切割管村，必须使端面垂直于管轴线。管
4、材切割一般使用管子剪或管道切割机，必要时可使用锋利的钢锯，但切割后管村断面应除毛边和毛刺；管材与管件连接端面必须清洁、干燥、无油；用卡尺和合适的笔在管端测量并标绘出热熔深度应符合下表热熔连接技术要求公称夕卜径(mm)热熔深度(mm)加热时间(三)加工时间(三)冷却时间(min)2014543251674332208444021126450186563242466注：若环境温度小于5T,加热时间应延长50%。熔接弯头或三通时，按设计图纸要求，注意其方向，在管件和管材的直线方向上，用辅助标志标出其位置；连接时，无旋转地把管端导入加热套内，插入到所标志的深度，同时，无旋转地把管件推到加热头上，达到规
5、定标志处。加热时间必须满足上表的规定。达到加热时间后，立即把管材与管件从加热套与加热头上同时取下，迅速无旋转地直线均匀插入到所标深度，使接头处形成均匀凸缘;在上表规定的加工时间内，刚熔接好的接头还可以校正，但严禁旋转。（5）支吊架安装A、管道安装时必须按不同管径和要求设置管卡或吊架，位置应准确，埋设要平整，管卡与管道接触应紧密，但不得损伤管道表面。B、采用金属管卡或吊架时,金属管卡与管道之间采用橡胶等软物隔垫。在金属管配件与给水聚丙烯管道连接部位，管卡设在金属管配件一端。C、立管和横管支吊架的间距不得大于下表的规定。管道支吊架最大间距公称直径De（mm）202532405063横管（mm）65
6、0800950110012501400立管（mm）100012001500170018002000注：暗敷直埋管道的支架间距可采用1000-1500mmoD、明管敷设的支吊架作防膨胀的措施时，按固定点要求施工。管道的各配水点、受力点以及穿墙支管节点处，应采取可靠的固定措施。（6） PP-R管安装注意事项：PP-R管的膨胀量相比金属管较大，为防止管道因热膨胀而造成破坏，在安装时应注意：A、立管安装，在相邻两个支管附近各安装一个固定支架，将管道膨胀限定在两个支架之间。竖井中两个固定点之间的距离不能超过。OC、塑料管强度低、脆性大，容易被重物击坏，为了减少损失，塑料管安装应在同区域内其它材质管道之后
7、，决不允许与土建交叉进行施工。D、为保证采暖管路的严密和畅通，防止跑冒滴漏现象，表面保护层施工完毕后，在表面油漆出明显的管线路径标记，便于后续工序施工时作好成品保护。3、PVC-U管安装工艺：(1)施工准备 .管道工程施工安装前应具备下列条件：a.设计图纸及其他技术文件齐全，并由设计单位进行设计交底。b.批准的施工方案或施工组织设计并已进行技术交底。C材料、施工力量、施工机具入施工现场的用水、电、材料贮放场地等条件能满足施工需要，保证正常施工。 .施工安装前应了解建筑物的结构并根据设计图纸和施工方案制定与土建工程及其它工种的配合措施。安装人员必须熟悉硬聚乙烯管及其配套管材管件的性能，掌握其基本
8、操作要求，严禁盲目施工。,应对管材及管件的外观和接头配合的公差进行仔细检查，应清除管材及管件外污垢和杂物。(2)立管与横支管的安装由于建筑排水硬聚乙烯管具有较大的柔软性，易弯曲，安装不慎常出现管达不到规范要求的垂直度，影响美观；而横支管弯曲度太大，甚至出现倒坡，在涉县金源小区排水管道的安装中，有一处就出现倒坡现象的发生，从而导致水流不畅，接头渗水，影响正常使用，正确的安装方法是，立管需要吊正，横支管需要校正坡度，严格按规范要求的操作程序安装。(3)、伸缩节在排水立管安装中，往往会发现漏装或少装伸缩节，这是不符合规定要求的，因为PV1.U排水管线胀性较大，受温度变化产生的伸缩量较大。管道伸长或收
9、缩就必须依靠伸缩节这个专用配件来解决。但在安装工艺上常犯的毛病是，不按当时的环境温度在管材插口处做插入深度记号，安装后则不知道插入多深，监理人员也无法检查，容易造成天冷时插口脱出橡胶密封圈的保护范围，臭气外泄；天热时管材又无处可伸，胀坏接口。还有的是把伸缩节倒着安装，也就是把橡胶密封圈一侧作为朝下的承口，造成不应有的渗漏。正确的安装方法是，安装伸缩节应预留伸缩量，夏季为5-lOcm；冬季为15-20c11,因此，在排水立管和较长悬吊横干管上，应安装伸缩节，以解决管道的伸缩问题。当层高小于或等于4m时，污水立管和通气立管应每层设置一伸缩节；当层高于4m时，其数量应根据管道设计伸缩量和伸缩节允许伸
10、缩量计算确定，设计伸缩量不应大于伸缩节的最大允许伸缩量。同时，立管伸缩节应设置在靠近支管处，使支管在立管处的位移几乎为零，以减少管道的渗漏。(4)、检查口在立管上应每隔一层设置一个检查口，在最底层或有卫生器具的高层设置。如为两层建筑，可仅在底层设置立管检查口；如有乙字弯管时，则在该层乙字弯管的上部设置检查口，检查口的中心高度距操作地面一般为一米，允许偏差20mm,检查口的转向应便与检修，安装立管，在检查口处应安装检修门。(5)、存水弯楼内下水道如果没有存水管及水封，则各家各户的下水道都是互通的.那必然造成“臭气”互通。洗脸盆和洗涤盆下的存水弯：在设计图表示不祥的情况下，施工安装人员经常误认为洗
11、脸盆和洗涤盆下的存水弯安装在楼板上和楼板下是一回事，其实不然，洗脸盆和洗涤盆下的存水弯因毛发、碎屑等杂物，非常容易堵塞，必要时需要打开存水弯下的检查口清通，如果存水弯安装在楼板下方，清通时就必须到楼下住户家里去，一般家庭的厨房、卫生间都会吊顶，这就显的非常不方便。正确的做法是，将S型存水弯安装在楼板的上方，这样住户在自家内随时可以方便的清理。地漏下的存水弯：有些工程技术人员认为带扣碗地漏含有水封，能防臭故不需在地漏下再安装存水管，其结果往往因地漏水封达不到规范要求的深度而被破坏，会使下水道的臭气逸入室内，影响室内空气质量。正确的做法：在地漏下安装P型存水弯或采用水封深度大于50mm的三防地漏。
12、(6)、管卡安装一些施工人员在安装管道支承件时，不考虑所在位置，将所有的管卡都固定得很紧，限制了管道的伸缩，这样做是适得其反的。一般楼层立管中部设的那只管卡，如果立管穿楼层时已形成固定支承，贝1.该管卡只起一个定位作用，不能将管身箍得太紧，与管身之间应留有微隙，对于长管道，安计算出总伸缩量，按每只伸缩节允许的伸缩量选择伸缩节的数量和确定安装位置，根据管道伸缩方向再订每个支承件安装的松紧度.这样，安装出来的管道才能保证质量。同时，为解决镀锌卡易被腐蚀、污染管道问题，管卡宜采用包胶管卡或塑料管卡。(7)、pvc-u排水管穿楼板封堵孔洞管道穿过楼板后，有些施工人员为方便省事，不进行土建支模，仅用纸屑
13、、碎块等杂物进行简单遮挡后，用水泥砂浆填塞孔洞，加之pvc-u管外表比较光滑，与混凝土粘结不牢固，因此，容易造成严重的楼板渗水现象，影响住户正常使用。推广pvc-U排水立管预留孔洞，堵洞新工艺做法。用铁板制作简便的专用堵洞模具；以立管为支撑，安装模具；浇筑孔洞混凝土拆除模具、清理、刷油、存放。用砂纸将立管外皮在结合部位打毛，使外皮粗糙，这种做法因工作量大，而且打磨不均匀，轻重深浅难以掌握。另一种方法也能达到外皮粗糙的要求，即在立管与楼板结合部做好记号，刷上一层塑料粘结剂，待塑料粘结剂形成一层薄薄的溶结层时，滚上一层中砂，待凝固后，在塑料管外形成粗糙表面，再吊浇筑混凝土,细石混凝土的强度等级为c
14、20,内加微膨胀剂，浇筑前，将预留洞内的杂物，浮浆等消除干净，用水润湿，然后分层浇筑密室。对于一些要求较高的施工部位，最好采用止水环，把止水环粘在立管上，一并打入混凝土中，增加结合面处水泄漏的爬行距离，一般是可以起到止水作用的。4、卫生器具安装：卫生器具依据图册进行安装，安装完后做通水通球试验。卫生洁具安装的基本工艺流程：安装准备，卫生洁具及配件检查卫生洁具安装卫生洁具配件预装卫生洁具稳装卫生洁具与墙、地隙处理卫生洁具外观检查通水试验5、管道安装质量技术措施：排水管道铺设好后，将预留管口装上临时管堵，防止杂物掉进管内造成堵塞。对排水管道安装进行自检，确认无误后即可从预留管口处灌水做闭水试验，水
15、满后观察水平不下降，各接口及管道无渗漏，经有关人员进行检查，并填写隐蔽工程验收记录，办理隐蔽工程验收手续。托、吊排水干管在吊顶内者，需单独在吊顶封闭前做闭水试验。雨水管安装后，做灌水试验，高度必须到每根立管最上部的雨水漏斗。管道支架：（1）管井内干管每层设支架。（2）管道支、吊、托架的安装，应符合下列规定：A、位置正确，埋设平整牢固，与管道接触紧密，固定牢靠；B、滑动支架应灵活，滑托与滑槽两侧间应留有35毫米的间隙,并留有一定的偏移量；C、固定在建筑结构上的管道支、吊架，不得影响结构的安全。（3）水平水管设支吊架，支吊架间距见下表:管径Dg(mm)250保温间距（m）234567不保温间距（In）36789管道穿墙或楼板时应配合留洞或预埋套管，管道与墙壁之间留50mm间隙。非特别注明外，管道与墙壁或与套管之间的间隙应用耐火的柔性材料密实填充。安装在楼板内
