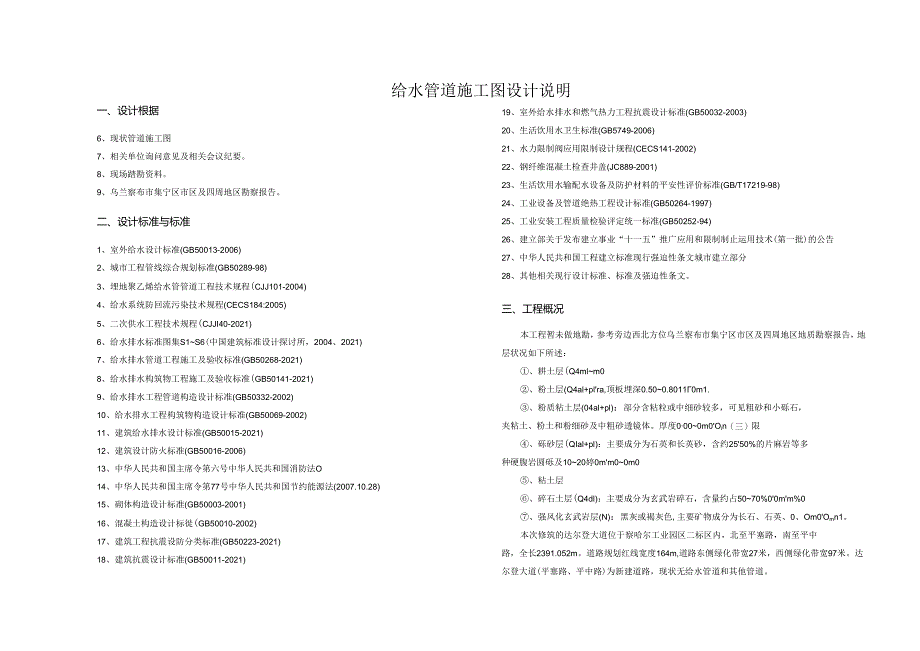

1、给水管道施工图设计说明一、设计根据6、现状管道施工图7、相关单位询问意见及相关会议纪要。8、现场踏勘资料。9、乌兰察布市集宁区市区及四周地区勘察报告。二、设计标准与标准1、室外给水设计标准(GB50013-2006)2、城市工程管线综合规划标准(GB50289-98)3、埋地聚乙烯给水管管道工程技术规程(CJJ101-2004)4、给水系统防回流污染技术规程(CECS184:2005)5、二次供水工程技术规程(CJJI40-2021)6、给水排水标准图集S1S6(中国建筑标准设计探讨所，2004、2021)7、给水排水管道工程施工及验收标准(GB50268-2021)8、给水排水构筑物工程施工
2、及验收标准(GB50141-2021)9、给水排水工程管道构造设计标准(GB50332-2002)10、给水排水工程构筑物构造设计标准(GB50069-2002)11、建筑给水排水设计标准(GB50015-2021)12、建筑设计防火标准(GB50016-2006)13、中华人民共和国主席令第六号中华人民共和国消防法O14、中华人民共和国主席令第77号中华人民共和国节约能源法(2007.10.28)15、砌体构造设计标准(GB50003-2001)16、混凝土构造设计标徙(GB50010-2002)17、建筑工程抗震设防分类标准(GB50223-2021)18、建筑抗震设计标准(GB50011
3、-2021)19、室外给水排水和燃气热力工程抗震设计标准(GB50032-2003)20、生活饮用水卫生标准(GB5749-2006)21、水力限制阀应用限制设计规程(CECS141-2002)22、钢纤维混凝土检查井盖(JC889-2001)23、生活饮用水输配水设备及防护材料的平安性评价标准(GB/T17219-98)24、工业设备及管道绝热工程设计标准(GB50264-1997)25、工业安装工程质量检验评定统一标准(GB50252-94)26、建立部关于发布建立事业“十一五”推广应用和限制制止运用技术(第一批)的公告27、中华人民共和国工程建立标准现行强迫性条文城市建立部分28、其他相
4、关现行设计标准、标准及强迫性条文。三、工程概况本工程暂未做地勘，参考旁边西北方位乌兰察布市集宁区市区及四周地区地质勘察报告，地层状况如下所述：、耕土层(Q4mlm0、粉土层(Q4al+plra,顶板埋深0.500.80110m1.、粉质粘土层(04al+pl)：部分含粘粒或中细砂较多，可见粗砂和小砾石，夹粘土、粉土和粉细砂及中粗砂透镜体。厚度0000m0Oin（三）限、砾砂层(QIal+pl)：主要成分为石英和长英砂，含约2550%的片麻岩等多种硬腹岩圆砾及1020婷0mm00m0、粘土层、碎石土层(Q4dl)：主要成分为玄武岩碎石，含量约占5070%00mm%0、强风化玄武岩层(N)：黑灰或

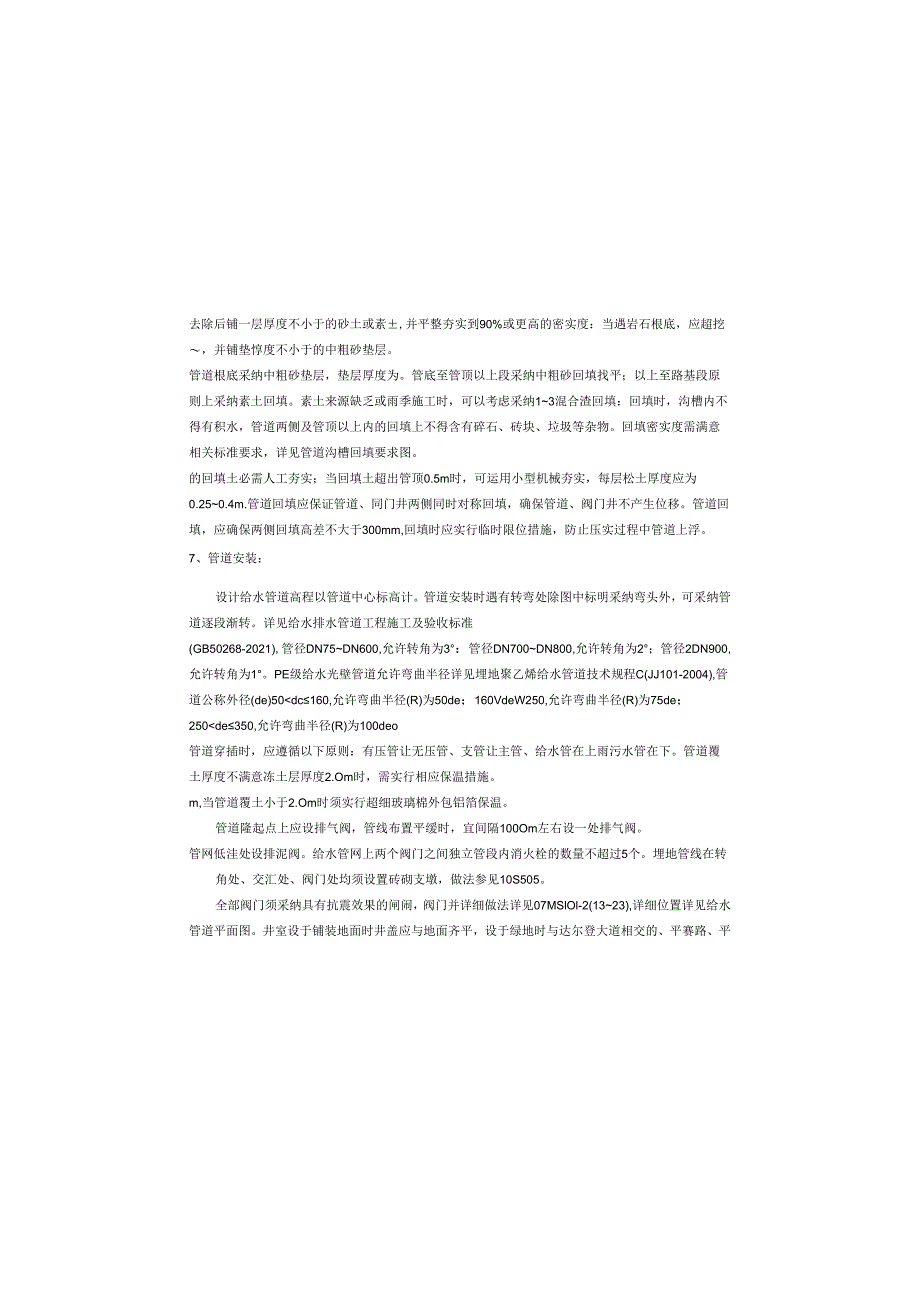

5、褐灰色,主要矿物成分为长石、石英、0、Om0Omn1。本次修筑的达尔登大道位于察哈尔工业园区二标区内，北至平塞路，南至平中路，全长2391.052m。道路规划红线宽度164m,道路东侧绿化带宽27米，西侧绿化带宽97米。达尔登大道(平塞路、平中路)为新建道路，现状无给水管道和其他管道。去除后铺一层厚度不小于的砂土或素,并平整夯实到90%或更高的密实度：当遇岩石根底，应超挖，并铺垫惇度不小于的中粗砂垫层。管道根底采纳中粗砂垫层，垫层厚度为。管底至管顶以上段采纳中粗砂回填找平；以上至路基段原则上采纳素土回填。素土来源缺乏或雨季施工时，可以考虑采纳13混合渣回填：回填时，沟槽内不得有积水，管道两侧及
6、管顶以上内的回填上不得含有碎石、砖块、垃圾等杂物。回填密实度需满意相关标准要求，详见管道沟槽回填要求图。的回填土必需人工夯实；当回填土超出管顶0.5m时，可运用小型机械夯实，每层松土厚度应为0.250.4m.管道回填应保证管道、同门井两侧同时对称回填，确保管道、阀门井不产生位移。管道回填，应确保两侧回填高差不大于300mm,回填时应实行临时限位措施，防止压实过程中管道上浮。7、管道安装：设计给水管道高程以管道中心标高计。管道安装时遇有转弯处除图中标明采纳弯头外，可采纳管道逐段渐转。详见给水排水管道工程施工及验收标准(GB50268-2021),管径DN75DN600,允许转角为3：管径DN70
7、0DN800,允许转角为2；管径2DN900,允许转角为1。PE级给水光壁管道允许弯曲半径详见埋地聚乙烯给水管道技术规程C(JJ101-2004),管道公称外径(de)50dc160,允许弯曲半径(R)为50de；160VdeW250,允许弯曲半径(R)为75de；250de350,允许弯曲半径(R)为100deo管道穿插时，应遵循以下原则：有压管让无压管、支管让主管、给水管在上雨污水管在下。管道覆土厚度不满意冻土层厚度2.Om时，需实行相应保温措施。m,当管道覆土小于2.Om时须实行超细玻璃棉外包铝箔保温。管道隆起点上应设排气阀，管线布置平缓时，宜间隔100Om左右设一处排气阀。管网低洼处设

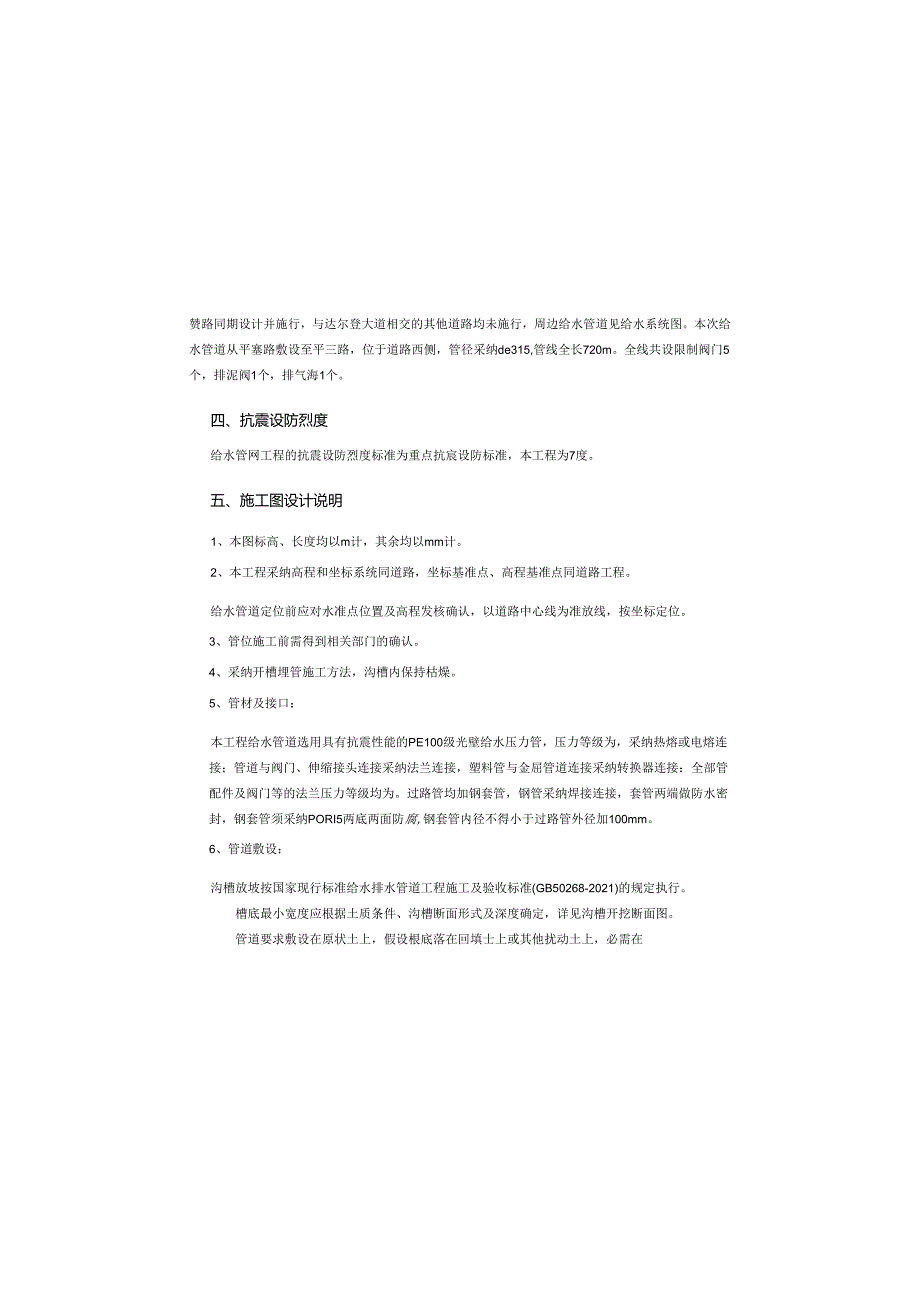

8、排泥阀。给水管网上两个阀门之间独立管段内消火栓的数量不超过5个。埋地管线在转角处、交汇处、阀门处均须设置砖砌支墩，做法参见10S505。全部阀门须采纳具有抗震效果的闸闹，阀门并详细做法详见07MSlOl-2(1323),详细位置详见给水管道平面图。井室设于铺装地面时井盖应与地面齐平，设于绿地时与达尔登大道相交的、平赛路、平赞路同期设计并施行，与达尔登大道相交的其他道路均未施行，周边给水管道见给水系统图。本次给水管道从平塞路敷设至平三路，位于道路西侧，管径采纳de315,管线全长720m。全线共设限制阀门5个，排泥阀1个，排气海1个。四、抗震设防烈度给水管网工程的抗震设防烈度标准为重点抗宸设防标
9、准，本工程为7度。五、施工图设计说明1、本图标高、长度均以m计，其余均以mm计。2、本工程采纳高程和坐标系统同道路，坐标基准点、高程基准点同道路工程。给水管道定位前应对水准点位置及高程发核确认，以道路中心线为准放线，按坐标定位。3、管位施工前需得到相关部门的确认。4、采纳开槽埋管施工方法，沟槽内保持枯燥。5、管材及接口：本工程给水管道选用具有抗震性能的PE100级光壁给水压力管，压力等级为，采纳热熔或电熔连接；管道与阀门、伸缩接头连接采纳法兰连接，塑料管与金屈管道连接采纳转换器连接：全部管配件及阀门等的法兰压力等级均为。过路管均加钢套管，钢管采纳焊接连接，套管两端做防水密封，钢套管须采纳POR
10、I5两底两面防腐,钢套管内径不得小于过路管外径加100mm。6、管道敷设：沟槽放坡按国家现行标准给水排水管道工程施工及验收标准(GB50268-2021)的规定执行。槽底最小宽度应根据土质条件、沟槽断面形式及深度确定，详见沟槽开挖断面图。管道要求敷设在原状土上，假设根底落在回填士上或其他扰动土上，必需在13、本工程施工质量要求严格遵循给水排水管道工程施工及验收标准GB50268-2021和给水排水构筑物工程施工及验收标准GB50141-2021。14、本工程未作说明处均严格按国家公布施行的现行标准、标准执行。15、施工中如遇特别状况，请刚好与设计单位及有关单位联络，以便协同快速解决。六、施工考
11、前须知1、验收标准采纳给水排水管道工程施工及验收标准GB50268-2021和埋地聚乙烯给水管道工程技术规程CJJlol-20042、本套图需与道路与其他管线图纸一并运用。3、当设计给水管管道覆土厚度不满意冻土层厚度2.Om时，镭实行相应保温措施。穿越机动车道时需设置钢套管爱护，套管两端需采纳防水材料封闭。七、图例井口应高出地面200mm。排气阀组安装详见07MSIOI-2(5257)及相应节点详图，详细位置详见给水管道设计图。排泥阀组安装详见07MSl(H-2(5865)及相应节点详图，详细位置详见给水管道设计图。排泥井溢流管采纳HDPE管，管道根底及施工方法同排水管道。室外消火栓采纳室外地
12、下式消火栓(SAlOo/65T.0型干管安装)，做法详见国标07MSlOIT(24),井盖设有明显标记。消火检井内采纳砂回填至栓口进展防冻爱护。消火栓距车行道边线不应大于2m,距房屋外墙不宜小于5m,且间距中120m。以上阀门井须内1:2砂浆抹面，井盖采纳双层保温井盖，详细做法详见07MS101-2(23)本工程预留管道采纳平坡设计，末端采纳阀门，阀门设于阀门井内，详细做法见节点大样图。接头的位置和数量可根据建立单位、管理部门意见和地块开发的实际状况作相应调整。当给水主管管顶覆土小于0.7m、过路管管顶覆上小于1.Om及管道穿插净距小于0.2m时，需对管道实行加固措施。8、在路面或人行道上阀门
13、井其井顶应做到与地面平接。车行道下的井盖采纳钢纤维井盖及D400型防沉降曲座，人行道的井盖采纳钢纤维井盖及盖座。9、水压试验：管道安装完毕后，需按给水排水管道工程施工及验收标准GB50268-2021耍求进展水压试验。水压试验前，除接口外，管道两侧及管顶以上回填高度不应小于MPaMPao10、给水管道水压试验后，开工验收前应冲洗消毒，以流速不小于的冲洗水连续冲洗，直至出水口浊度、色度与入水口一样为止。管道应采纳含量不低于20mg儿氯离子浓度的清洁水浸泡24小时再次冲洗，直至水质管理部门取样化验合格为止。11、为了保证沿线居民消费生活用水不受施工影响，施工中应留意对现有管线的爱护，在新管道运用前，不能破坏旧管道，并应留意新旧给水管道的连接。12、本图须与相关道路设计图、排水工程及其他公用管线图纸协作运用。
