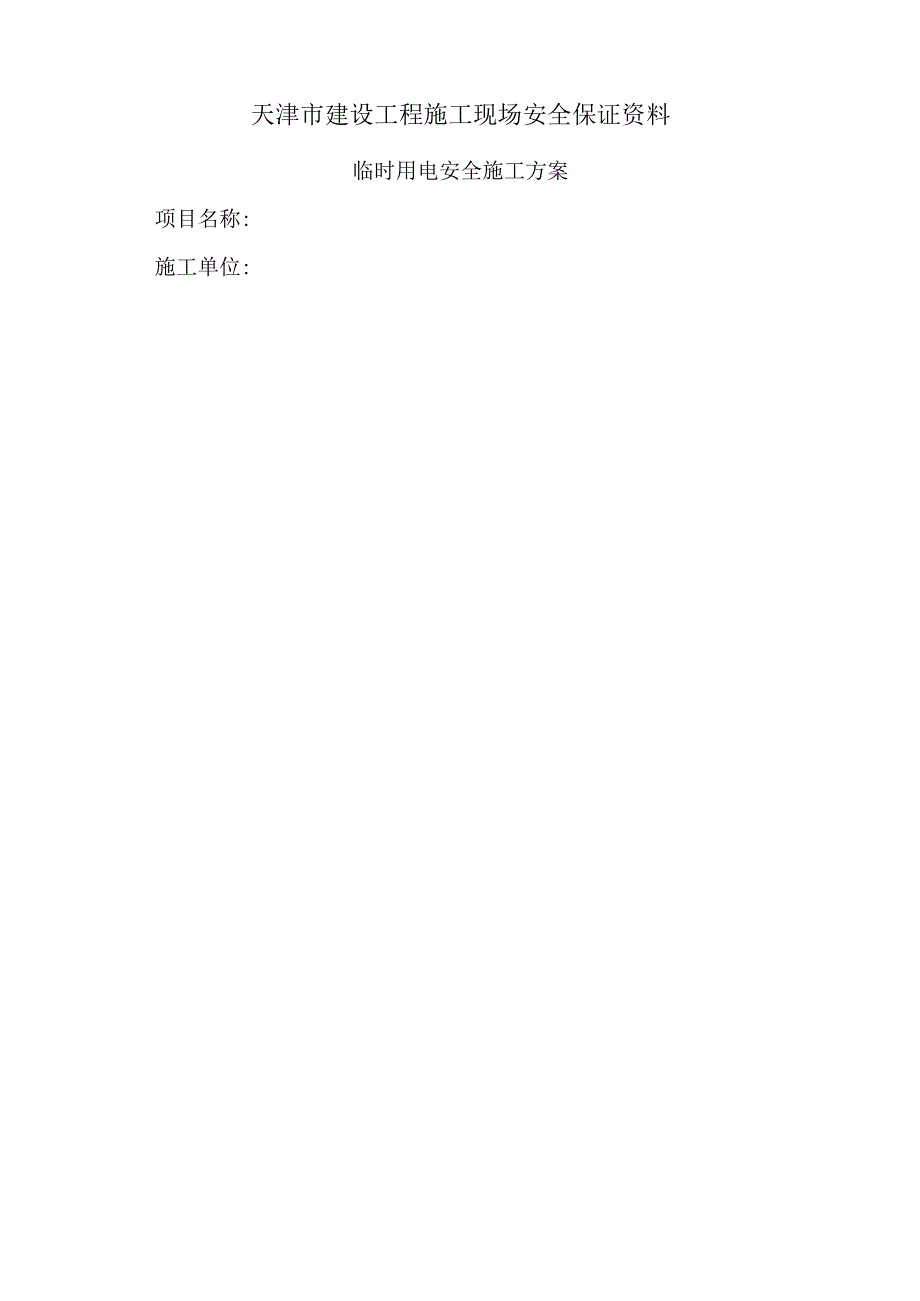

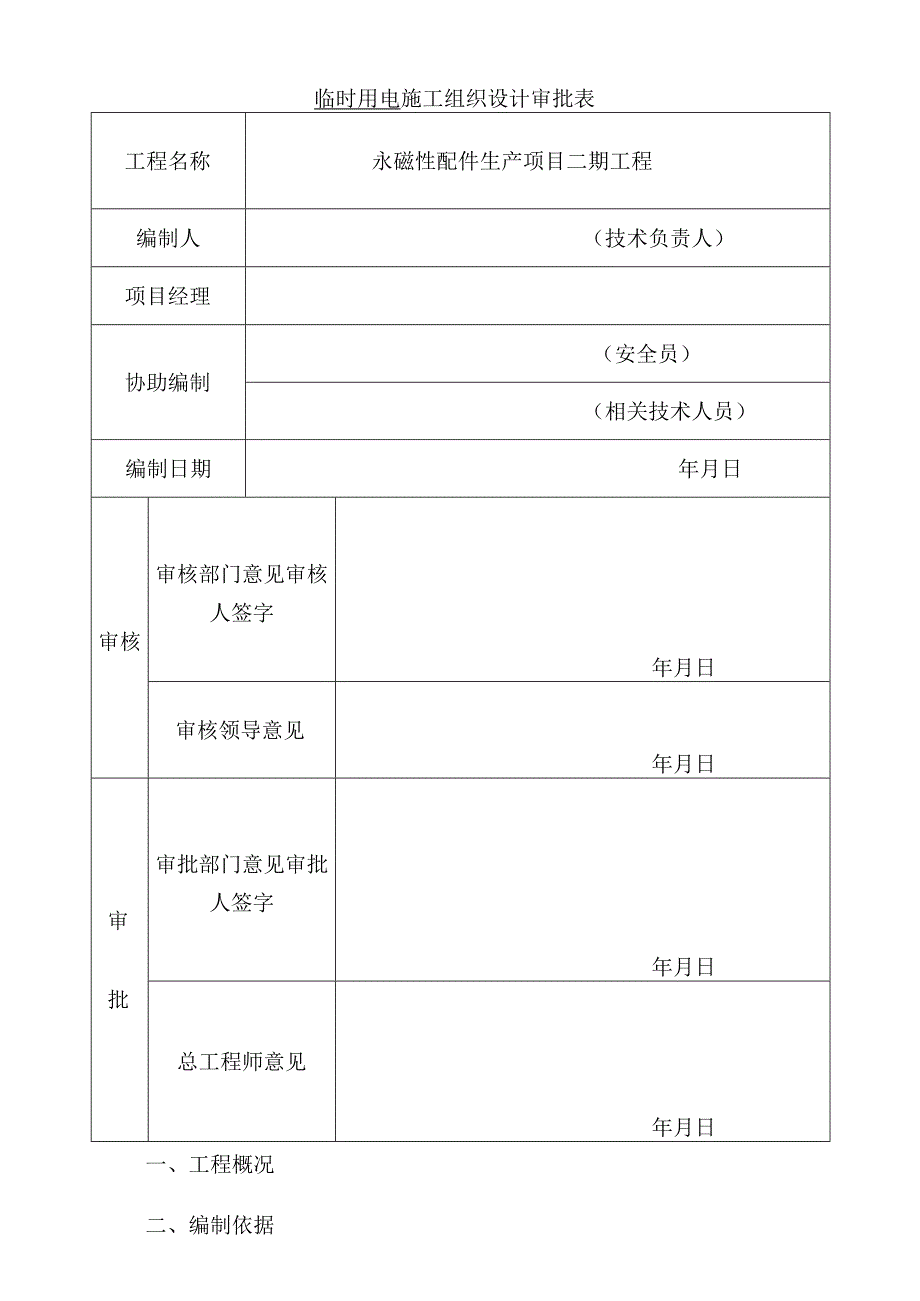

1、天津市建设工程施工现场安全保证资料临时用电安全施工方案项目名称:施工单位:临时用电施工组织设计审批表工程名称永磁性配件生产项目二期工程编制人（技术负责人）项目经理协助编制（安全员）（相关技术人员）编制日期年月日审核审核部门意见审核人签字年月日审核领导意见年月日审批审批部门意见审批人签字年月日总工程师意见年月日一、工程概况二、编制依据三、危险源识别及监控四、施工用电工程要达到的目标、指标五、施工准备六、安装、拆除工程施工的总体要求七、临时用电安装施工工艺及技术要求/1、检查及验收九、施工现场临时用电的安全措施和防火措施十、绿色施工措施十-应急预案十二、施工现场临时用电负荷计算书十三、施工现场供电

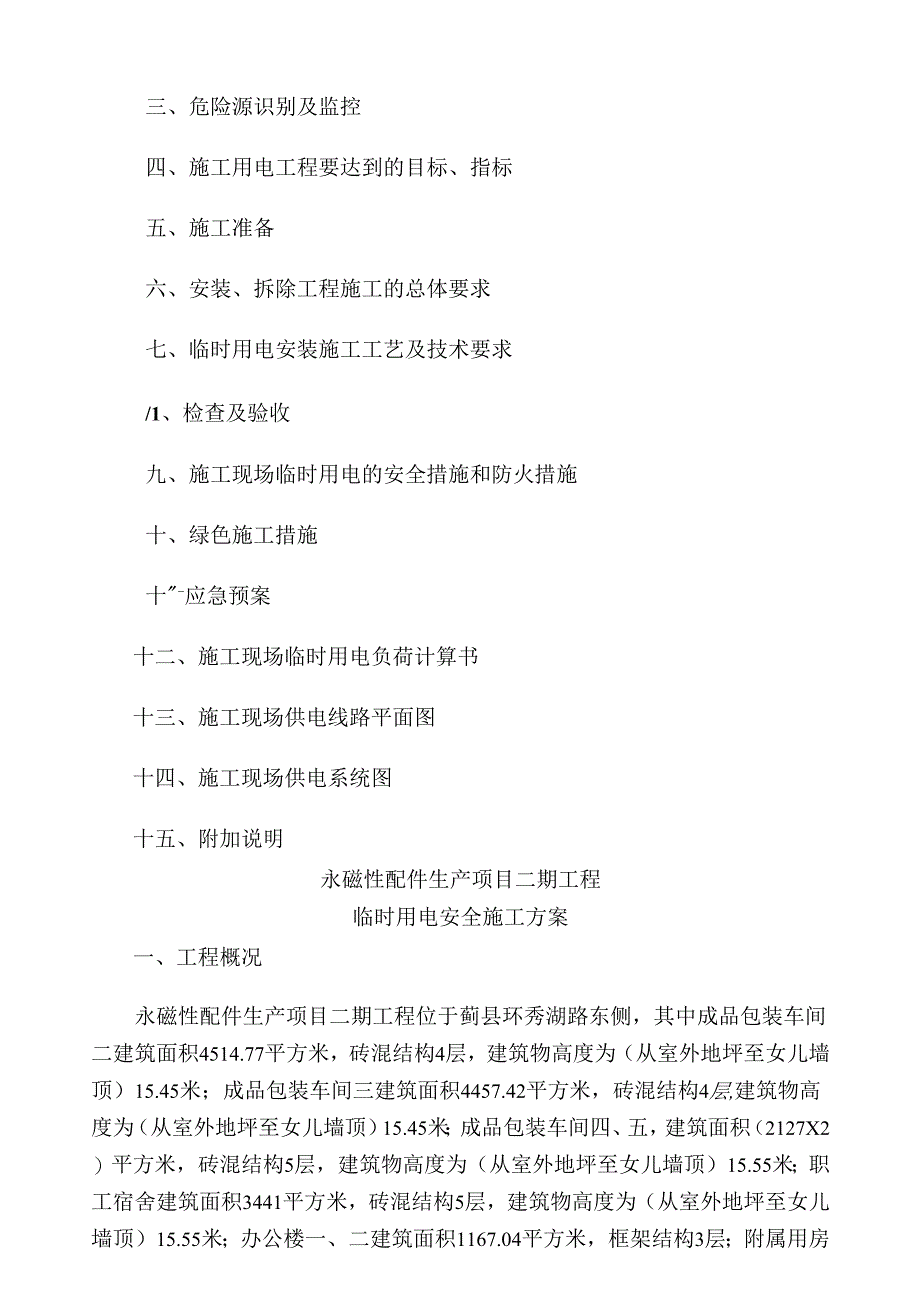

2、线路平面图十四、施工现场供电系统图十五、附加说明永磁性配件生产项目二期工程临时用电安全施工方案一、工程概况永磁性配件生产项目二期工程位于蓟县环秀湖路东侧，其中成品包装车间二建筑面积4514.77平方米，砖混结构4层，建筑物高度为（从室外地坪至女儿墙顶）15.45米；成品包装车间三建筑面积4457.42平方米，砖混结构4层,建筑物高度为（从室外地坪至女儿墙顶）15.45米；成品包装车间四、五，建筑面积（2127X2）平方米，砖混结构5层，建筑物高度为（从室外地坪至女儿墙顶）15.55米；职工宿舍建筑面积3441平方米，砖混结构5层，建筑物高度为（从室外地坪至女儿墙顶）15.55米；办公楼一、二建
3、筑面积1167.04平方米，框架结构3层；附属用房建筑面积435.78平方米，砖混结构一层，建筑物高度为3.6米。根据现场实际情况计划安装总配电箱1个，分配电箱13个，开关箱17个，确保满足现场用电的需求。根据区域地质资料该场地为山前冲积平原，不存在滑坡、山洪、泥石流、岩溶等不良地质作用，不存在特殊土层，场地稳定。本场地属于可进行建设的一般地段，满足现场施工用电的要求。二、编制依据2.1中华人民共和国建设部发布的施工现场临时用电安全技术规范JGJ4620052.2中华人民共和国行业标准建筑施工安全检查标准JGJ59-992.3施工现场总平面图三、危险源识别及监控1.1 容易发生事故类型：触电、
4、火灾事故1.2 引发事故的主要原因3. 2.1电气设备和电缆线不符合国家标准要求4. 2.2漏电保护器失灵5. 2.3电气设备、电缆线损坏和电缆线老化6. 2.4劳动防护用品不符合国家标准要求7. 2.5在作业过程中未正确使用劳动防护用品8. 3危险源的监控措施3.3.1购买符合国家标准要求的电气设备和电缆线3.3.2购买符合国家标准要求的劳动防护用品3.3.3对特种作业人员持证情况进行监控3.2.4对劳动防护用品的使用情况进行监控3.2.5对漏电保护器、电气设备、电缆线在使用过程中进行监控四、施工用电工程要达到的目标、指标施工用电符合施工现场临时用电安全技术规范JGJ46-2005,建筑施工
5、安全检查标准JGJ59-99标准要求，验收达标率100%,电气设备安全使用率100%,不发生一起触电事故。五、施工准备5.1 项目负责人按安全生产施工组织设计中有关施工现场临时用电的安全要求，向临时用电安装或拆除人员进行专项安全技术交底和安全教育培训。5.2 人员准备5.2.1项目安全员陶爱民为施工现场临时用电安装、拆除领导小组安全总监护。5.2.2项目技术负责人刘士亮为施工现场临时用电安装、拆除领导小组技术指导。5.2.3施工现场临时用电系统的安装、拆除时安排持特种作业操作证的电工人员进行电气安装及拆除。5.2.4根据实际情况安排辅助作业人员。5. 3材料及工具的准备5.3 .1准备主线3X
6、120mm2+275而铠装铜缆140m；准备Nl回路4X35mm2+l25小府铝塑电缆80叱准备N2回路3X50mm2+2X3511m2铝塑电缆120m；准备N3回路4X3511rn)2+lX2511112铝塑电缆190m；准备N4回路3X50mm2+235小/铝塑电缆Ilorn和4X35mm2+1X25mm2铝塑电缆70m；5.4 .2总配电箱1个，分配电箱13个，开关箱17个。5.3.31.5X5镀锌角铁35m,镀锌螺栓50个，1601卡多股塑铜线50m。5.4技术准备5.4. 1项目相关安全、技术人员组织临时用电安装、拆除人员学习施工现场临时用电安全技术规范JGJ46-2005内容。5.
7、4.2临时用电设施的安装、拆除过程中项目安全员到现场监督指导。5.4.3安装、拆除人员必须执行临时用电施工组织设计中的相关要求和做法。六、安装、拆除施工的总体要求6.1 安装、拆除的要求及特点1. 1.1施工现场的供电系统必须采用TN-S接零保护系统。6. 1.2用1.55热镀锌角钢2.5米砸入地下做成三角形，用1.5X5热镀锌角钢进行连接做重复接地。保护零线除必须在总配电箱处做重复接地外，在配电系统的中间处末端处做重复接地。7. 1.3需要三相四线制配电的电缆线路必须采用五芯电缆，即全部工作零线和用作保护零线的芯线都包含在电缆内，不得另外附线。6.1.4电缆线直接埋地敷设的深度不小于O.7m
8、,并在电缆上下左右均匀敷设不小于0.1m厚的细砂，然后覆盖砖保护。6.1.5室内明敷线路及照明灯具距地面高度不小于2.5m,室外照明灯具距地面高度不小于3m.6.1.6每台用电设备必须有专用单独的开关箱，严禁用同一个开关箱控制2台及以上用电设备。6.1.7配电箱、开关箱装设端正、牢固。固定式配电箱、开关箱的中心点及地面的垂直距离为1.4-1.6m；移动开关箱的中心点及地面的垂直距离为0.8-1.6m。6.1.8开关箱中漏电保护器的额定漏电动作电流不大于30m,额定漏电动作时间不大于0.1s。使用于潮湿或有腐蚀介质场所的应采用防潮型产品，其额定漏电动作电流不应大于15InA额定漏电动作时间不应大
9、于0.Is06.1.9总配电箱中漏电保护器的额定漏电动作电流不大于30m,额定漏电动作时间大于0.Iso其乘积不大于30m.S06.1.10配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。6.1.11安装或拆除临时用电系统前相关人员必须对作业人员进行有针对性的安全技术交底。6.2临时用电的设置及配置要求6.2.1根据施工现场的实际情况，在木工加工区及机修作业区之间设置总配电箱一个，箱内设有电源总隔离开关、总漏电保护器。6.2.2 设置分配电箱13个，各箱内设有总隔离开关、分路隔离开关、分路漏电保护器。6.2.3 设置开关箱17个，各箱内设有隔离开关、断路器、漏电保护器。七、临时用电安装
10、施工工艺及技术要求7.1 临时用电安装施工工艺安装总配电箱一A埋设线路一A安装分配电箱一埋设线路一安装开关箱一连接设备线路7.2 临时用电拆除施工工艺拆除设备线路一拆除开关箱一拆除线路f拆除分配电箱一拆除线路_拆除总配电箱7.3技术要求1. 3.1安装、拆除临时用电设施前相关负责人组织所有参及人员认真学习临时用电施工组织设计内容，对未编制的内容查看施工现场临时用电安全技术规范JGJ46-2005,同时对安装、拆除人员进行详细的安全技术交底和安全教育培训，并严格履行签字手续。7. 3.2所有参及临时用电施工人员必须是持有特种作业操作证的电工,非电工严禁作业。8. 3.3安装、拆除前检查现场条件及
11、环境，确保用电线路及设施不及其他金属件或潮湿地面发生连电，导致触电事故。9. 3.4对安装、拆除现场划出危险区域，设专人看护，同时，将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸，有人工作”停电标志牌，严禁带电作业，或安排专人现场看护。10. .5设备检修或移动，必须切断电源，严禁带电作业。11. 3.6操作高压电气设备主回路时，必须带绝缘手套、穿电工绝缘靴等，并站在绝缘板上。12. 3.7手持式电气设备的操作手柄和工作中必须接触的部分，应有良好的绝缘，并安装漏电保护器，使用前必须进行绝缘检查。13. 3.8严禁超负荷用电。不准非用电人员私接电源，发现后必须立即制止,并有权撤除和向上一
12、级领导汇报。7.3.9遇有下列情况不准任意接火：a),机电功能和电线额定电流不符合规定不准接火；b).保险丝及电机功率、额定电流不符合规定，不准接火；C).各种电器开关设备不完整配套，电源线未架空不准接火；d).施工现场电器设备不装漏电保护开关，不准接火。7.4焊工用电管理制度(含电焊和气焊作业)7.4.1电气焊作业人员必须严格执行有关操作规程，符合防火要求。不准在易燃易爆物附近进行焊割作业；凡属一、二、三级动火范围的焊割作业；未经过动火审批手续，不准进行焊割作业。7.4.2电焊工必须持证上岗，无特种作业安全操作证者，不准进行焊割作业。7.4.3焊工不了解焊割现场周围情况，不得进行焊割作业。7
13、.4.4焊工不了解焊件内部是否安全时不得进行焊割作业。7. 5非用电专业人员用电管理制度7.1、 1、不准在工棚、仓库、办公室内使用电饭煲、电水壶、电炉、电热杯等用电设备，如需使用由项目部指定地方使用，严禁使用电炉。7.5、 2、不准乱拉乱接电源。非专职电工不准乱接熔丝，不准以其它金属丝代替保险丝。八、验收及检查8.1临时用电使用的材料、设备设施进场后由材料员、安全员、电工组长和技术负责人进行验收，验收合格后方可投入使用。8.2每一用电线路系统和每一用电设备安装后由项目负责人组织相关人员进行验收，验收合格后方可投入使用。8.3临时用电系统使用过程中项目经理每周组织相关人员进行检查,对检查出来的
14、问题制定出具体整改措施，确保整改合格。8. 4每月对漏电保护器进行一次专业仪器的检查，每周进行一次漏电保护器的手动测试。在雨季施工时加强漏电保护器的测试频次。8. 5每季度进行一次防雷接地和重复接地的测试,在雨季施工时加强防雷接地和重复接地的测试频次，并予以记录。九、施工现场临时用电的安全措施和防火措施9.1施工现场临时用电的安全措施9. 1.1电气设备采用三相五线制、TN-S保护接零系统。9. 1.2各种用电设备实行三级配电两级保护，实行一机一箱一闸一漏。9. 1.3各种用电设备操作人员必须持证上岗，并按照有关规定穿戴劳动防护用品。9.1. 4设备使用完毕，必须拉闸断电，并锁好电闸箱。9.
15、1.5安装维修拆除临时用电工程必须由专人完成。9. 2电气防火措施9.1.1 建立健全电气防火责任制，加强电气防火重点场所烟火控制，设置禁火标志。9. 2.2经常对施工现场作业人员进行电气防火知识的宣传教育。9.2、 3严格按规定选用及电气设备的用电负荷相匹配的开关、电器、线路及保护装置。合理配备、整定、更换各种电气保护装置，以便对电路和设备的过载、短路故障进行可靠的保护。9.3、 4配电箱处放置灭火器，电气灭火器选用ABC干粉灭火器，禁止使用水剂灭火器，每处灭火器不得少于2个。9.2.5电气设备和配电箱周围5m以内，不得堆放易燃、易爆强腐蚀性物质和其他杂物，必须保证道路畅通。9.2. 6对长期运行的电气设备的供电线路，每班必须检查一次，特别注意线路的接头处，有无松动、接触不良、发热现象等。防止短路及过热而引起的火灾事故发生。9.3. 7各配电箱内严禁任何人存放杂物，下班或离开工作岗位时，必须拉闸断电，锁好箱门后方可离开工作岗位。9.4. 8定期对避雷装置进行检测保养，保持接地良好。9.3、电工责任
