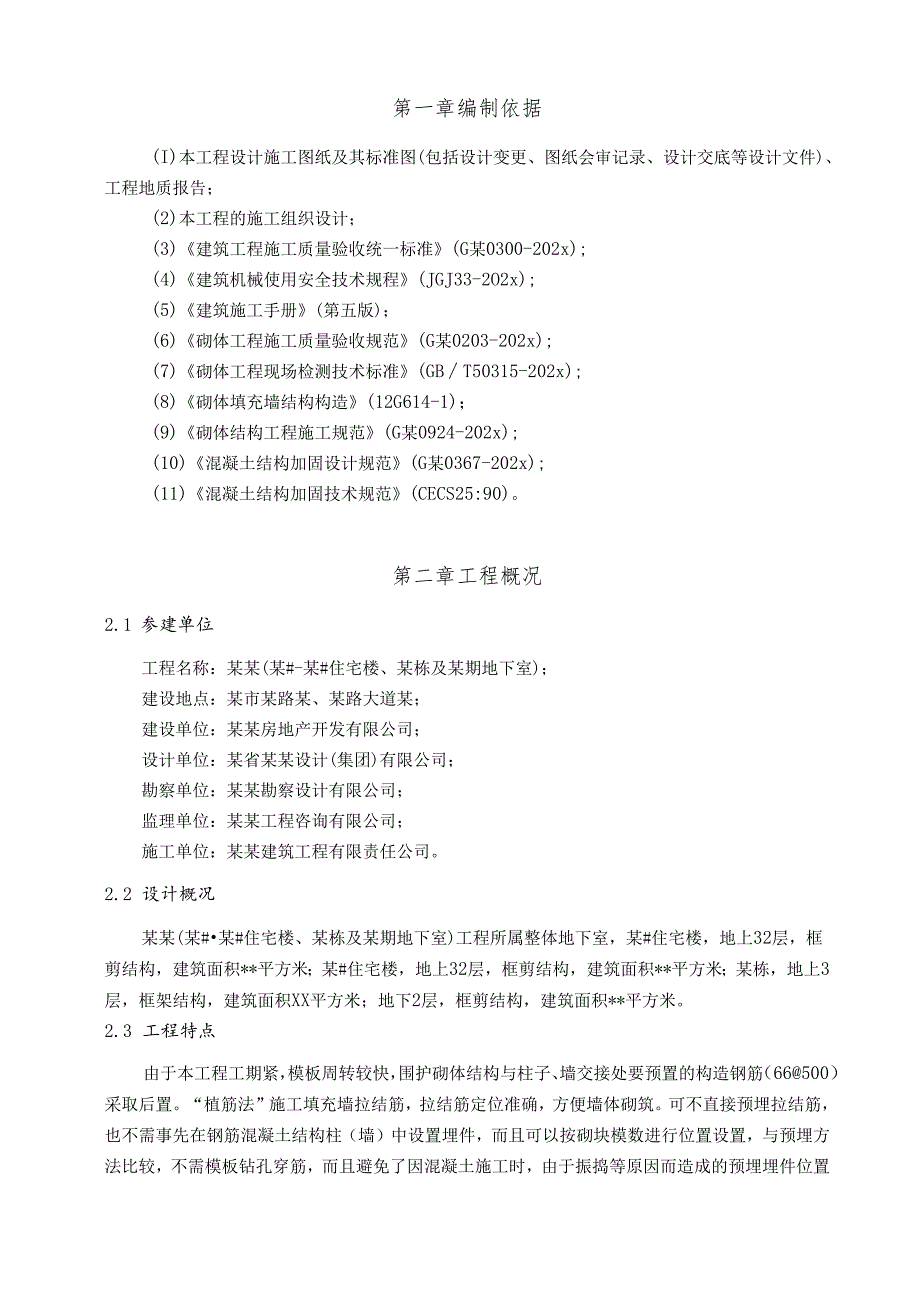

1、二次结构植筋专项施工方案目录第一章编制依据1第二章工程概况12.1 参建单位12.2 设计概况123.J八、1第三章材料要求2第四章施工进度计划及劳动力组织2第五章工艺流程及施工操作要点3第六章抗拔试验4第七章组织保证措施4第八章质量保证措施4第九章安全、环境保护保证措施5第十章成品保护5第一章编制依据(I)本工程设计施工图纸及其标准图(包括设计变更、图纸会审记录、设计交底等设计文件)、工程地质报告；(2)本工程的施工组织设计；(3)建筑工程施工质量验收统一标准(G某0300-202x);(4)建筑机械使用安全技术规程(JGJ33-2O2x);(5)建筑施工手册(第五版)；(6)砌体工程施工质
2、量验收规范(G某0203-202x);(7)砌体工程现场检测技术标准(GBT50315-202x);(8)砌体填充墙结构构造(12G614-1)；(9)砌体结构工程施工规范(G某0924-202x);(10)混凝土结构加固设计规范(G某0367-202x);(11)混凝土结构加固技术规范(CECS25:90)。第二章工程概况2.1 参建单位工程名称：某某(某#-某#住宅楼、某栋及某期地下室)；建设地点：某市某路某、某路大道某；建设单位：某某房地产开发有限公司；设计单位：某省某某设计(集团)有限公司；勘察单位：某某勘察设计有限公司；监理单位：某某工程咨询有限公司；施工单位：某某建筑工程有限责任公
3、司。2.2 设计概况某某(某#某#住宅楼、某栋及某期地下室)工程所属整体地下室，某#住宅楼，地上32层，框剪结构，建筑面积*平方米；某#住宅楼，地上32层，框剪结构，建筑面积*平方米；某栋，地上3层，框架结构，建筑面积XX平方米；地下2层，框剪结构，建筑面积*平方米。2.3 工程特点由于本工程工期紧，模板周转较快，围护砌体结构与柱子、墙交接处要预置的构造钢筋（66500）采取后置。“植筋法”施工填充墙拉结筋，拉结筋定位准确，方便墙体砌筑。可不直接预埋拉结筋，也不需事先在钢筋混凝土结构柱（墙）中设置埋件，而且可以按砌块模数进行位置设置，与预埋方法比较，不需模板钻孔穿筋，而且避免了因混凝土施工时，

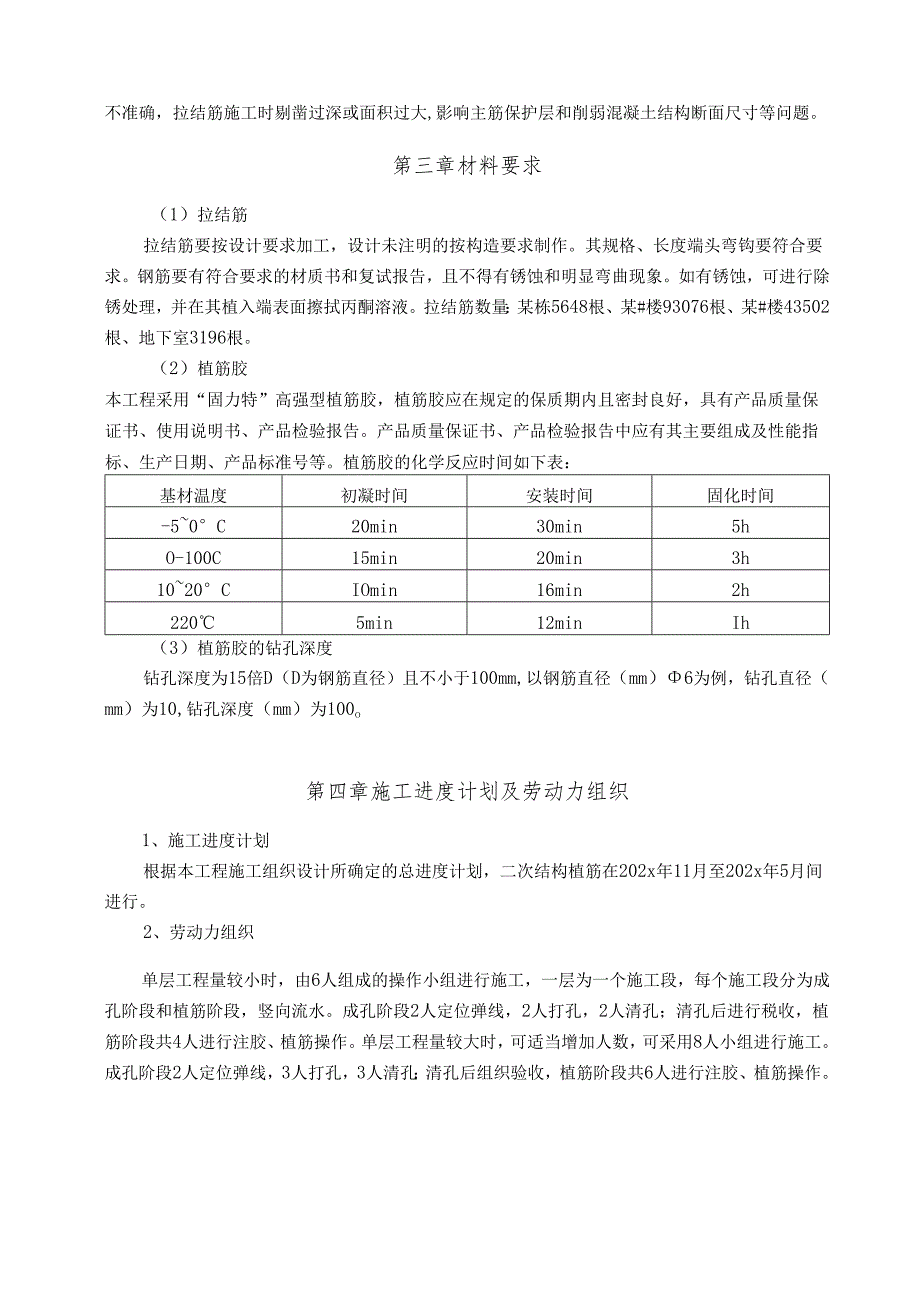

4、由于振捣等原因而造成的预埋埋件位置不准确，拉结筋施工时剔凿过深或面积过大,影响主筋保护层和削弱混凝土结构断面尺寸等问题。第三章材料要求（1）拉结筋拉结筋要按设计要求加工，设计未注明的按构造要求制作。其规格、长度端头弯钩要符合要求。钢筋要有符合要求的材质书和复试报告，且不得有锈蚀和明显弯曲现象。如有锈蚀，可进行除锈处理，并在其植入端表面擦拭丙酮溶液。拉结筋数量：某栋5648根、某#楼93076根、某#楼43502根、地下室3196根。（2）植筋胶本工程采用“固力特”高强型植筋胶，植筋胶应在规定的保质期内且密封良好，具有产品质量保证书、使用说明书、产品检验报告。产品质量保证书、产品检验报告中应有其
5、主要组成及性能指标、生产日期、产品标准号等。植筋胶的化学反应时间如下表：基材温度初凝时间安装时间固化时间-50C20min30min5hO-100C15min20min3h1020CIOmin16min2h2205min12minIh（3）植筋胶的钻孔深度钻孔深度为15倍D（D为钢筋直径）且不小于100mm,以钢筋直径（mm）6为例，钻孔直径（mm）为10,钻孔深度（mm）为100o第四章施工进度计划及劳动力组织1、施工进度计划根据本工程施工组织设计所确定的总进度计划，二次结构植筋在202x年11月至202x年5月间进行。2、劳动力组织单层工程量较小时，由6人组成的操作小组进行施工，一层为一个
6、施工段，每个施工段分为成孔阶段和植筋阶段，竖向流水。成孔阶段2人定位弹线，2人打孔，2人清孔；清孔后进行税收，植筋阶段共4人进行注胶、植筋操作。单层工程量较大时，可适当增加人数，可采用8人小组进行施工。成孔阶段2人定位弹线，3人打孔，3人清孔；清孔后组织验收，植筋阶段共6人进行注胶、植筋操作。第五章工艺流程及施工操作要点（1）工艺流程弹线定位一钻孔*清孔-钢筋除锈-*配胶f注胶f植筋f检查验收（2）施工操作要点弹线定位：对照施工图，在填充墙与柱或墙相连接的结构表面，按设计或构造要求在设置拉结筋的位置，沿高度方向进行弹线，先弹竖线，再弹横线，横竖线相交部位，即为拉结筋的钻孔位置。钻孔：根据弹出的
7、钻孔位置，用冲击钻钻孔，孔深和孔径按设计要求确定。如设计无要求时，孔深按N15d（d为钢筋直径）且大于100mm取值，孔径按d+24mm控制。钻孔时要使冲击钻垂直于结构表面均匀钻入，以便控制钻孔的垂直。孔深用冲击钻上顶杆控制如钻孔时遇到柱（墙）主筋，可把钻孔位置水平平移一个钢筋直径的位置，重新钻入，原钻出的未成型废孔用1：1水泥砂浆填塞补平。清孔：钻孔完成一个结构面后，可进行清孔操作。清孔的目的是要吹清孔内粉尘,采用专用毛刷和吹风机（橡皮气囊、手推式气筒或手动、电动吹风机）配合进行。清孔时用“四吹三刷”法，即先吹清孔浮尘，然后用专用毛刷清刷孔壁，清刷时毛刷在孔内抽拉转动，如此反复吹刷，清理干净
8、孔内粉尘。钢筋除锈:对锚固筋端部用钢丝刷进行除锈，除锈的长度应大于锚固件的锚固长度。配胶：配胶前要进行植筋准备工作的检查，保证钻孔、清孔工作已完成一个施工段,并已组织验收，做好隐蔽工程验收记录，同时拉结钢筋已准备就绪，达到植筋操作准备工作要求。配胶按所需用量提取A、B组分，按100：2重量比拌和均匀，并按要求在30分钟内用完，以免时间过长粘胶变质影响施工和粘胶质量。注胶：根据产品说明书确定具体方法。一般液体状胶可用手持式自动压力灌浆器进行注胶操作。拉动拉杆，将配好的植筋胶拌合物吸入内囊，注胶时要注意排除钻孔内的空气，将注胶咀伸入钻好的植筋孔中约8cm左右，推动拉杆使胶料注入孔内，边推拉杆边向孔
9、外拔灌浆器，直至灌浆器注胶咀抽出至离孔口1/3孔深（约3cm左右）时方可停止注胶，以植入拉结筋后胶液略有被挤出为度。一次配好的植筋胶拌合物注胶完成后，应把套筒、弹簧、拉杆用丙酮清洗干净，以利再用。植筋：植筋应在注胶完成后立即进行。200厚的烧结页岩多孔砖砌块墙每500高设一道植入拉结筋（两根66）,100厚的烧结页岩多孔豉砌块墙每500高设一道植入拉结筋（一根66）。为保证胶体饱满，注胶完成后，将加工好的拉结筋植入端醮少许胶液，缓缓旋转插入植筋孔，并调整到规定位置。操作时要边插入边沿一定方向转动多次，以使植筋胶与拉结筋和混凝土孔壁表面粘结密实。拉结筋在植筋施工前应彻底清除表面附着物、浮锈和油污
10、。拉结筋要插入孔道最深处，常温下保证24h不扰动（时间按植筋胶说明书控制），达到要求后方可进行填充墙体砌筑施工。检查验收：按植筋胶说明书介绍的产品凝胶时间和固化时间，一般为15min和Ih,植筋到位后，凝胶前要派专人现场看护施工完的拉结筋，严防碰撞；胶体完全固化后方可进行拉拔试验。按每栋楼做一组试验，采用非破坏性检验，试验值达到设计要求后卸荷。植筋过程完成后，专业工长要对所有拉结筋进行检查，然后请专业质检员进行验收核定,核定无误后报请现场监理工程师进行验收，通过验收后方可进行填充墙砌体的砌筑。填充墙与柱（包括构造柱）或建墙之间沿高度方向预留拉结钢筋每5（X）mm高设一道植入拉结筋。拉筋锚入墙内
11、长度不小于100Omm,末端应有90度弯钩。若墙上门窗洞边到柱边距离小于1000,则拉筋伸至洞边止且末端弯水平直钩。第六章抗拔试验植筋48小时后即可达到强度要求，届时请有资质的检测单位以及在监理工程师的见证下对植筋情况现场抗拔抽检，抗拔力要求在钢筋的设计强度以上为植筋锚固合格。所植钢筋按同规格、同型号、基本相同部位组成一个检验批，抽取数量按每批总数的1%。计算,且不少于3根。第七章组织保证措施项目部成立项目经理以项目经理某某为组长，技术负责人某某为副组长，某某、某某、某某、某某等为组员的墙体拉结筋植筋管理小组，组长负责墙体拉结筋植筋专项施工方案的执行工作，组长和副组长负责过程考核检验方案实施效
12、果，某某、某某负责某#楼墙体拉结筋植筋专项施工方案的实施，某某、某某负责某#楼及某栋墙体拉结筋植筋专项施工方案的实施。第八章质量保证措施（1）工程所用的材料必须按规范要求有产品质量保证书、使用说明书、产品检验报告。（2）原有构件建存在缺陷的，应清理至密实部位，并将浮渣、尘土清理干净。（3）钢筋植好后，需保养24小时，期间不得晃动。(4)钻孔质量1)主控项目钻孔孔径符合设计要求及有关规定。钻孔内应清理干净，无粉尘；植筋胶产品要求孔道干燥的要保持孔道干燥。2)一般项目钻孔位置应符合设计(构造)要求和砌块模数。钻孔深度允许偏差为(+2Omm,0mm),水平度允许偏差为5mm。(5)拉结筋“植筋法”质
13、量控制：1)主控项目植筋胶质量应符合要求。拉结筋无锈蚀，表面无杂质。钻孔内植筋胶应饱满，固化良好，拉结筋要锚牢锚实。2)一般项目拉结筋的位置、尺寸、弯钩、间距应符合设计或构造要求。拉结筋施工质量应符合设计或规范要求。(6)现场检测采用工程筋直接检测法，在设计、监理及甲方代表监督下，现场随机抽取，采用液压拉拔仪对所植钢筋进行检查：钢筋直径66(mm)、12(mm)按规范和设计荷载取值7.0KN。第九章安全、环境保护保证措施(1)进入施工现场的人员必须戴安全帽，高空作业的必须戴安全带。(2)电器设备必须有专人管理并装有保护器，做好机械设备的接地接零。(3)做好防火，防盗保卫工作。(4)管理人员要跟
14、班作业，经常进行施工质量过程检查和安全提醒、教育。(5)废弃的灌浆器注胶咀和皮囊要按固体废弃物分类回收办法进行回收处理，不可在现场随处乱扔。(6)清孔时吹出的浮尘要及时清扫，保持施工现场干净整齐。(7)施工时要求做到工完场清，每天下班前要检查和清理施工场地，保持现场干净。(8)未提到的安全要求按工程施工组织设计中保证措施执行。第十章成品保护(1)加强成品保护交底教育，制订成品保护奖罚办法。(2)结构表面拉结筋位置定位弹线后和钻孔、清孔完成后要严禁人为污染。(3)加工好的拉结筋要架起存放，上方要有挡雨设施，存放地要通风防潮良好，防止锈蚀。(4)配胶搅拌时要均匀搅拌，防止胶液从容器中溅出，造成结构成品污染。(5)注胶时要控制好胶液的注入量，防止注入过多，致使植入拉结筋时挤出的胶液过多，污染结构表面。(6)拉结筋在植筋完成后，植筋胶固化前防止扰动和人为碰撞。(7)填充墙砌体施工前，拉结筋不得进行任意弯折、拆卸。
