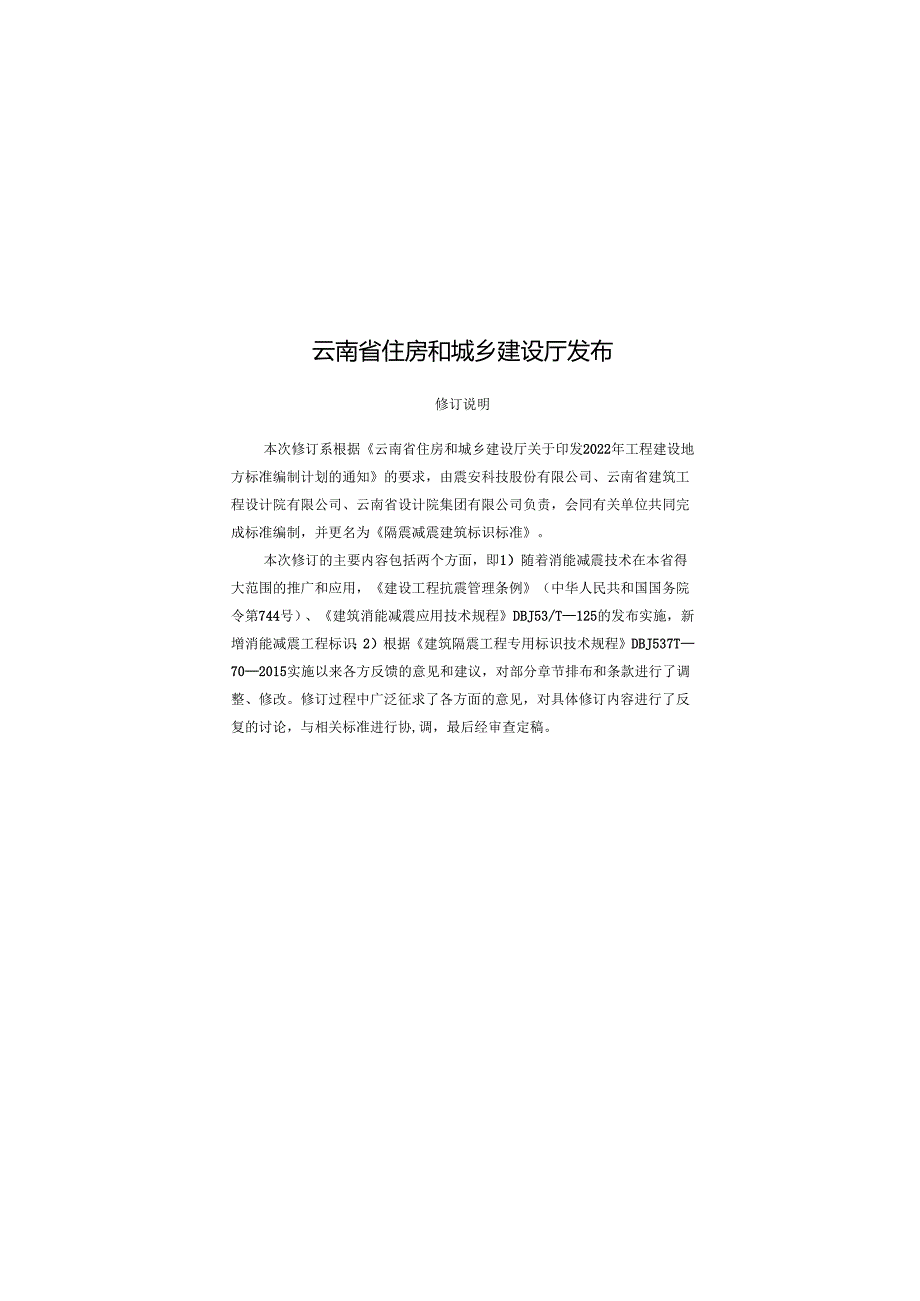

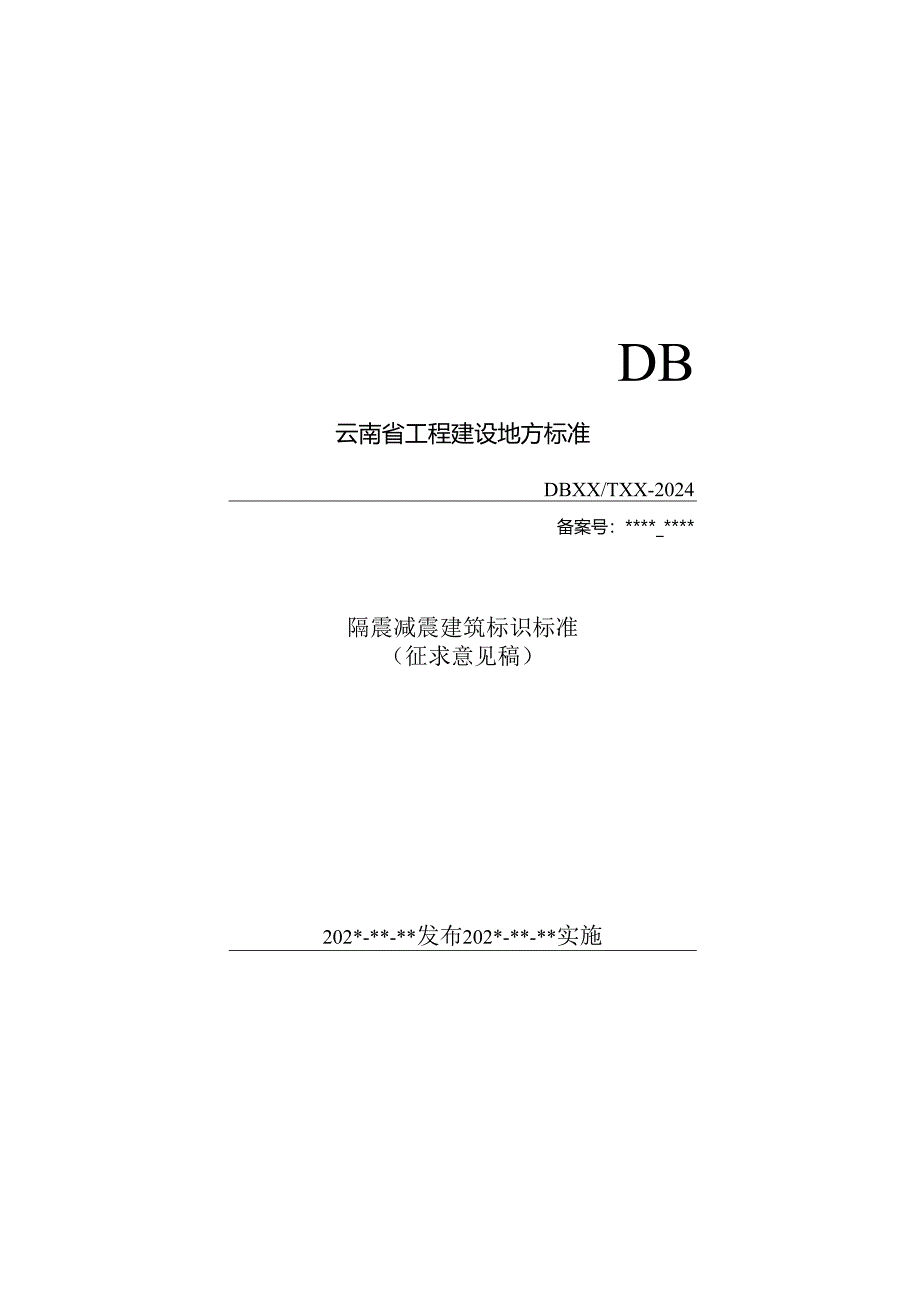

1、DB云南省工程建设地方标准DBXX/TXX-2024备案号：*_*隔震减震建筑标识标准（征求意见稿）202*-*-*发布202*-*-*实施云南省住房和城乡建设厅发布修订说明本次修订系根据云南省住房和城乡建设厅关于印发2022年工程建设地方标准编制计划的通知的要求，由震安科技股份有限公司、云南省建筑工程设计院有限公司、云南省设计院集团有限公司负责，会同有关单位共同完成标准编制，并更名为隔震减震建筑标识标准。本次修订的主要内容包括两个方面，即1）随着消能减震技术在本省得大范围的推广和应用，建设工程抗震管理条例（中华人民共和国国务院令第744号）、建筑消能减震应用技术规程DBJ53/T125的发布
2、实施，新增消能减震工程标识；2）根据建筑隔震工程专用标识技术规程DBJ537T702015实施以来各方反馈的意见和建议，对部分章节排布和条款进行了调整、修改。修订过程中广泛征求了各方面的意见，对具体修订内容进行了反复的讨论，与相关标准进行协,调，最后经审查定稿。目次1总则12术语23基本规定34 隔震与减震标识44.1 一般规定44.2 分类44.3 位置74.4 内容、材料与形式85 标识示例96安装、验收与维护18本标准用词说明20引用标准名录211总则1.0.1为完善隔震减震系统工程技术，进一步保障建筑在全寿命周期内正常发挥隔震减震功能，制定本标准。1.0.2本标准适用于云南省范围内采用
3、隔震减震技术的建筑项目。1.0.3隔震减震建筑标识的设置和管理，除应符合本标准的要求外，尚应符合国家及我省现行有关标准的规定。2术语2.0.1隔震减震标识signandnotingsystemofseismicisolationorenergydissipationengineering对隔震减震建筑及其构件、构造进行说明的专用标识，以辅助隔箧减震建筑的合理使用与正常维护。【条文说明】：隔震减震建筑标识应设置于建筑的特定位置，以文字及图案的形式为物业管理方、业主、使用者、施工方、拆除方等提供必要的减隔震技术专项信息，并提示人员在地震发生时进行合理疏散。2.0.2专项标识specialsign对
4、隔震减震建筑专项构件、构造进行说明的专用标识。2.0.3隔箧间隙isolationseam确保隔震层以上建筑发生有效隔震运动的空间水平间隙和竖向间隙，包括隔震沟与隔震缝。2.0.4减震间隙energydissipationjoint建筑结构中为保证消能器正常工作预先设置的间隙。2.0.5减震楼层energydissipationlayer建筑内设置了消能器的楼层。3基本规定3.0.1隔震减震标识应向建筑相关人员提供必要的信息，提示合理使用、正常维护和指导疏散。3.0.2隔震减震建筑施工图设计文件中应包含标识的设置要求、平面布置和分类统计。3.0.3标识设置应纳入隔震减震专项验收内容。条文说明J
5、：强调隔震减震标识是建筑工程隔震减震技术系统的重要组成部分，应当与隔震减震技术其他部分同时建成，同时验收,一并管理维护。3.0.4隔震减震标识为永久性标识，在建筑全寿命周期内应进行正常维护，当出现变形、破损、脱落或无法辨认时,应及时更换。3.0.5本标准提供常见隔震减震标识示例，设计方有其它要求的，可参照本标准补充完善。4标识要求4.1 一般规定4.0.1建筑工程隔震减震标识应设置于设计确定的位置，并应与装修工程协调，不被遮挡、覆盖，且不影响美观。4.0.2当隔震支座、消能器等装置带有产品铭牌时，相应标识信息可简化。4.0.3标识可采用数字技术提供相关信息。4.2 分类及内容4.2.1 标识内
6、容应包含图形标志和文字信息。4.2.2 隔震建筑标识宜包括主标识、隔震层标识和专项标识。4.3 .3隔震建筑主标识应包含该项目隔震基本信息：1图形标志、项目名称、建设单位、设计单位、施工单位、监理单位、隔震支座生产厂家、隔震工程专项验收时间。2维护注意事项：1）本栋建筑中设置了柔性隔震层；2）地震时本栋建筑可能发生较大范围的移动；3）建筑周围设置了一定宽度的隔离缝（隔震沟）,禁止占压；4）本栋建筑的机电管线在穿越隔箧层处采用了柔性连接部件，禁止破坏或固化改造。4.4 .4隔箧层标识宜反映隔震支座在隔震层内的情况：1.1.1 震支座类型、编号。1.1.2 事项：1）工程验收后，未经本工程设计方同
7、意，木层不得有任何形式改造、改建、改变使用功能行为；2）本层应做好防水、防火措施。【条文说明】：隔度支座和其他隔震装置标识和产品标签在内容上原则不同，但考虑到产品出厂铭牌中已包括规格型号、生产厂家和生产时间等信息，为避免重复设置，建议统筹设置，在产品出厂铭牌中增加隔震支座和其他隔震装置的运维注意事项：禁止在隔震支座上涂抹腐蚀性物质，禁止在隔震支座周围摆放易燃、易爆物品。4.2.5 隔震专项标识宜包括：1隔离缝（隔震沟）标识、隔震柔性管线标识、隔震监测装置标识、隔震出入口标识、隔震楼梯标识、地面警示标识和疏散避让标识等。2在隔震构造影响区域内可能存在人员活动时，地面警示标识和疏散避让标识应配合其
8、他专用标识统筹设置。3维护注意事项。条文说明：4.25隔离缝（隔真沟）是工程实践中最容易受到损坏的隔震构造，对隔震功能的发挥至关重要，需要重点保护。工程调查中也发现隔离缝（隔段沟）的维护、管理问题较为突出。隔离缝（隔箧沟）标识注意事项应注明严禁在此地堆放杂物，提醒地震时不要在此逗留等内容。隔宸柔性管我标识注意事项应注明预留的自由活动长度，严禁破坏、固定或固化，提醒地震时甩动的危险。隔震监测装置标识应注明强震监测或地震响应监测功能，严禁破坏、堆放杂物，提都地震时滑动的危险。隔膜出入口标识应注明常规检修及震时应急通道功能，严禁封堵。隔段楼梯标识应注明地震时该楼梯隔离缝位置会发生滑动，严禁在滑动范围
9、内堆放妨碍楼梯滑动的物体，提醒行人地震时不要在此逗用等内容。地面警示标识注意事项应注明地震时该范围内会产生滑动，滑动范围内禁止堆放物体，并且周围停放物应和滑动区域保持一定距离。疏散避让标识应注明避让对象，疏散方向，和隔离缝（隔黑沟）标识、隔震楼梯标识和地面警示标识统筹设置。4.2.6 减震建筑标识宜包括主标识、减震楼层标识和专项标识。4.2.7 减震建筑主标识应包含项目减震基本信息：1图形标志、项目名称、建设单位、设计单位、施工单位、监理单位、消能器生产厂家、减震工程专项验收时间。2维护注意事项：1）本栋建筑中设置消能器；2）地震时消能器可能随本栋建筑发生较大变形。4.2.8 减震楼层标识宜反
10、映消能器在楼层内的情况：1采用的消能器类型、编号。2维护注意事项：1）禁止在此区域上涂抹腐蚀性物质；2）禁止在此区域周围摆放易燃、易爆物品；3）本层应做好防水、防火措施。4.2.9 减震专项标识宜包括：1减震缝标识、连接标识、消能减震监测标识、消能器检修出入口标识。2维护注意事项。条文说明：4.2.9减震工程由于消能器大多设置于填充墙内不外露，标识设置于消能器位置可能影响后期使用和装修。减震专项标识设更的目的在于明确消能器位置，采用的消能器规格里号，便于后期日常检查、检修和维护。4.3位置4.3.1 隔震减震建筑主标识应设置于建筑主要出入口显著位置。4.3.2 隔震层标识应设置于建筑隔震层主要
11、出入口或检修口（井）附近墙面或柱面；4.3.3 隔震沟标识应设置在建筑外墙面，每侧不少于一处，设置高度宜在建筑勒脚上方；4.3.4 隔震柔性管线标识可贴、挂在隔震层相应管线的柔性接头位置。4.3.5 隔震监测装置标识宜设置在相应隔震支座支墩侧面位置。4.3.6 隔震检修出入口标识宜设置在隔震检修口墙面或地面。4.3.7 隔震楼梯标识宜设置在楼梯错缝处，以及隔断范围墙面、楼面或梯梁、梯柱位置。4.3.8 地面警示标识和疏散避让标识宜设置在主要出入口处或人员密集处附近的隔震间隙附近地面或墙面。4.3.9 减震楼层标识宜设置在减震楼层主要出入口处附近墙面或柱面。4.3.10 减震连接标识宜设置在消能
12、器相邻梁或墙显眼位置。4.3.11 减震间隙标识宜设置在消能器相邻柱面。4.3.12 消能器检修口标识宜设置在检修口附近墙面。4.3.13 标识靠近楼、地面设置时，其底边距楼、地面应大于0.3米。4.4材料与形式4.4.1 图形标志部分为黄底蓝图，文字信息部分为蓝底白字；地面警示标识可采用黄色喷涂于地面相应区域。4.4.2 字体应采用思源宋体或思源黑体，字间距宜为0。4.4.3 材料宜采用铜、铝、不锈钢、亚克力、钢化玻璃等耐久性好，易于清洁，不易腐蚀、生锈、变质、燃烧、损坏的不燃烧或难燃烧材料。柔性管线标识可采用不易燃烧的软质标签。4.4.4 同一项目应统一标识材料、形式。5标识示例5.0.1
13、隔震减震建筑标识应符合以下规定：1宜为正方形，采用标牌或标签形式。2由图形标志和文字信息两部分组成，应内容完整、图表整洁、字迹清晰、颜色醒目，便于识读。3主标识制图宜符合下列规定：1）尺寸：600mm600mm（宽X高）；2）深蓝色：C90M70YOK35ZR17G57B125；3）中文标题：思源宋体字号85号，英文标题：思源黑体字号55号；4）中文说明文字：思源黑体字号35号；5）中文正文表头：思源黑体字号35号，中文表格；6）正文：思源黑体字号45号。4其他标识制图宜符合下列规定：1）尺寸：20OmmX20Omm（宽X高）；2）深蓝色：C90M70YOK35RI7G57B125；3）中文标
14、题：思源宋体字号45号，英文标题：思源黑体字号20号；4）中文注意事项：思源黑体字号20号。5.0.2隔震标识图样宜参照下列规定：1隔段建筑主标识2隔震层标识注意31:RUSS.RUI装设于本届工程鞋收后，未经本工Ieift计方同,本届布Hl任哪式改造、at行为,本届应做好劫水.防火指禁止在*支座上工SBttttWS,累止在IUI支座ABBMlkIISB.搐品3隔震缝（隔震沟）标识隔震沟ISO1.ATEDSEAMMBhIUUMUUM建之IinlBt开一定的水平期I为禁止任何物品场、耶！占用电时Rul为板会产生杼动，请送过人员注安全4隔震管线标识隔震柔性管线SOSTONPIPEUNE注意3I：9
15、MMMnMBVtf,应采用柔性遐,柔性纹应AIfB是第的长度性连捶JHm何禁止任何无关桁fi4S,占用如发IUlH8线受根,fiRHBKW蛀理方5隔震监测装置标识隔震监测装置det三注意WS:禁止在HUUuH装上才抗Cm性，质鬻止在MMH裔装用燧.JBMM品隔震位移计WSP1.AC潸黑注“：禁止在NUl位生计上方转属他住1质禁止在Nt位移计IaBUntIIfl1.爆IM6隔震层检修口标识隔震层检修口maintenanceDOOR注”：率检施口为HUl精重、修安用通道禁止,占用禁止无关人员进入，进入的应通风隔震楼梯标识8地面警示标识9疏散避让标识5.0.3减震标识图样宜参照下列规定:1建筑工程减震主标识2减震层标识一减震楼层标识ENERGYWSS采用
