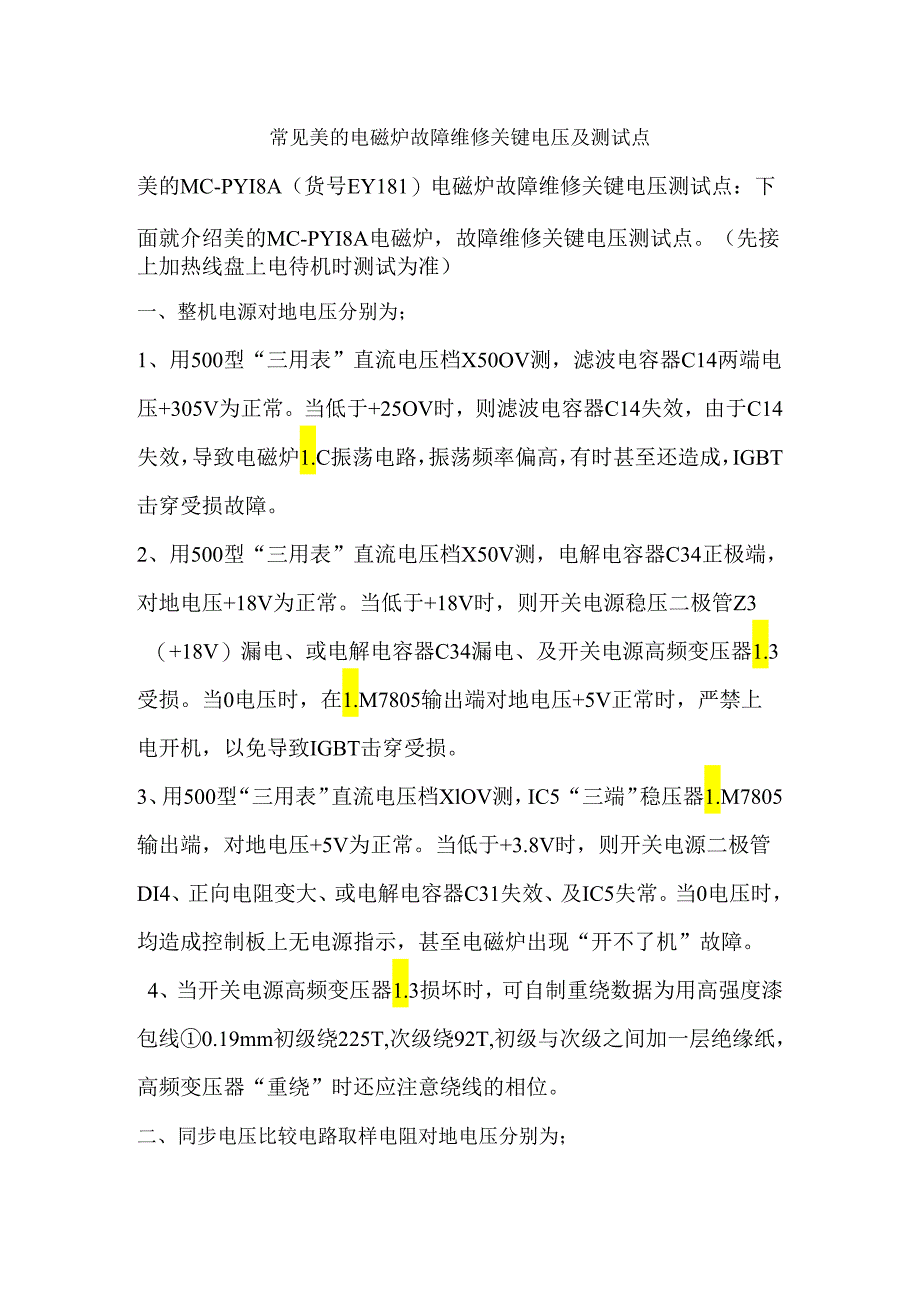

1、常见美的电磁炉故障维修关键电压及测试点美的MC-PYI8A(货号EY181)电磁炉故障维修关键电压测试点:下面就介绍美的MC-PYI8A电磁炉,故障维修关键电压测试点。(先接上加热线盘上电待机时测试为准)一、整机电源对地电压分别为;1、用500型“三用表”直流电压档X50OV测,滤波电容器C14两端电压+305V为正常。当低于+25OV时,则滤波电容器C14失效,由于C14失效,导致电磁炉1.C振荡电路,振荡频率偏高,有时甚至还造成,IGBT击穿受损故障。2、用500型“三用表”直流电压档X50V测,电解电容器C34正极端,对地电压+18V为正常。当低于+18V时,则开关电源稳压二极管Z3(+

2、18V)漏电、或电解电容器C34漏电、及开关电源高频变压器1.3受损。当0电压时,在1.M7805输出端对地电压+5V正常时,严禁上电开机,以免导致IGBT击穿受损。3、用500型“三用表”直流电压档XlOV测,IC5“三端”稳压器1.M7805输出端,对地电压+5V为正常。当低于+3.8V时,则开关电源二极管DI4、正向电阻变大、或电解电容器C31失效、及IC5失常。当0电压时,均造成控制板上无电源指示,甚至电磁炉出现“开不了机”故障。4、当开关电源高频变压器1.3损坏时,可自制重绕数据为用高强度漆包线0.19mm初级绕225T,次级绕92T,初级与次级之间加一层绝缘纸,高频变压器“重绕”时

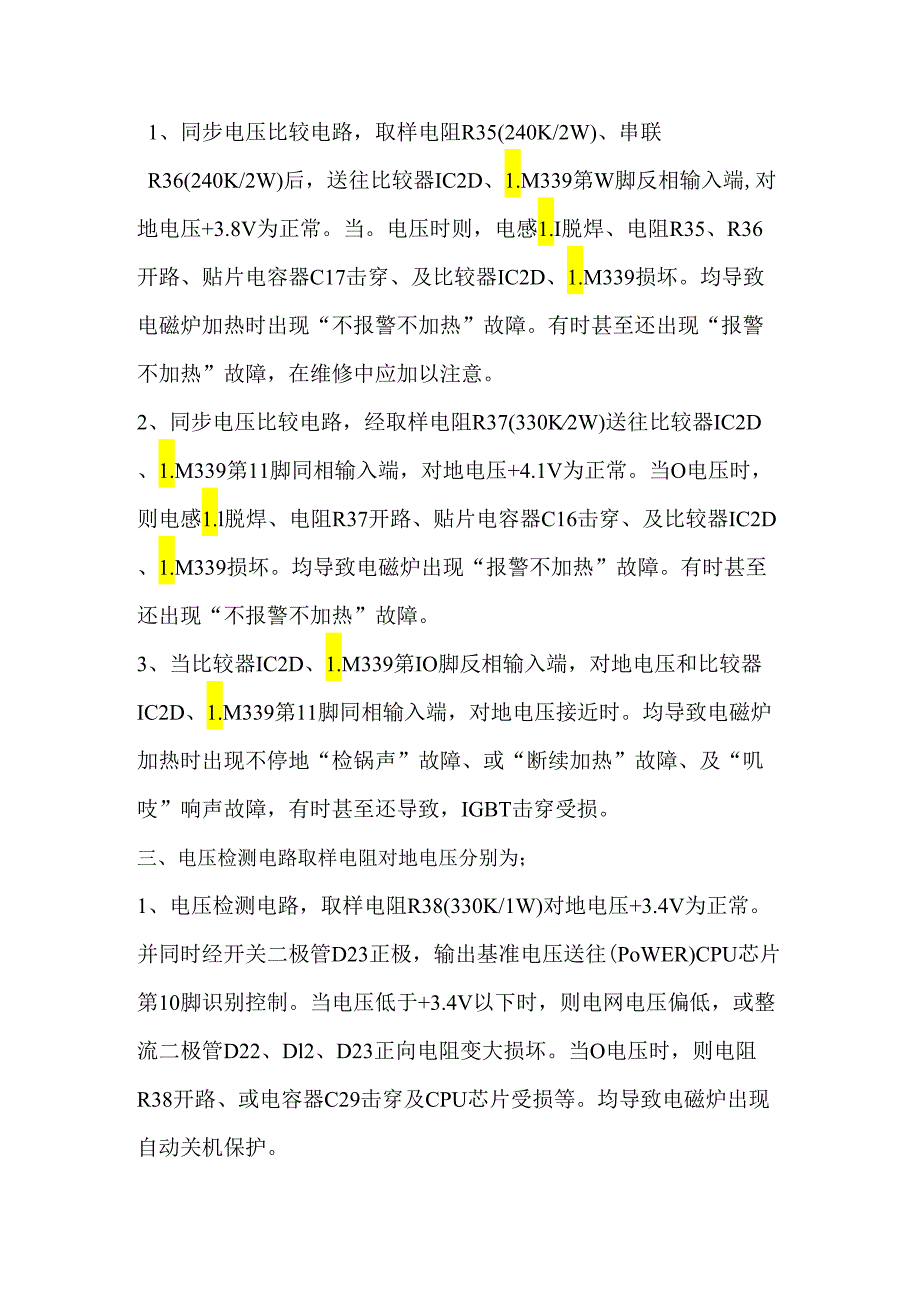

3、还应注意绕线的相位。二、同步电压比较电路取样电阻对地电压分别为;1、同步电压比较电路,取样电阻R35(240K/2W)、串联R36(240K/2W)后,送往比较器IC2D、1.M339第W脚反相输入端,对地电压+3.8V为正常。当。电压时则,电感1.I脱焊、电阻R35、R36开路、贴片电容器C17击穿、及比较器IC2D、1.M339损坏。均导致电磁炉加热时出现“不报警不加热”故障。有时甚至还出现“报警不加热”故障,在维修中应加以注意。2、同步电压比较电路,经取样电阻R37(330K2W)送往比较器IC2D、1.M339第11脚同相输入端,对地电压+4.1V为正常。当O电压时,则电感1.l脱焊、

4、电阻R37开路、贴片电容器C16击穿、及比较器IC2D、1.M339损坏。均导致电磁炉出现“报警不加热”故障。有时甚至还出现“不报警不加热”故障。3、当比较器IC2D、1.M339第IO脚反相输入端,对地电压和比较器IC2D、1.M339第11脚同相输入端,对地电压接近时。均导致电磁炉加热时出现不停地“检锅声”故障、或“断续加热”故障、及“叽吱”响声故障,有时甚至还导致,IGBT击穿受损。三、电压检测电路取样电阻对地电压分别为;1、电压检测电路,取样电阻R38(330K/1W)对地电压+3.4V为正常。并同时经开关二极管D23正极,输出基准电压送往(PoWER)CPU芯片第10脚识别控制。当电

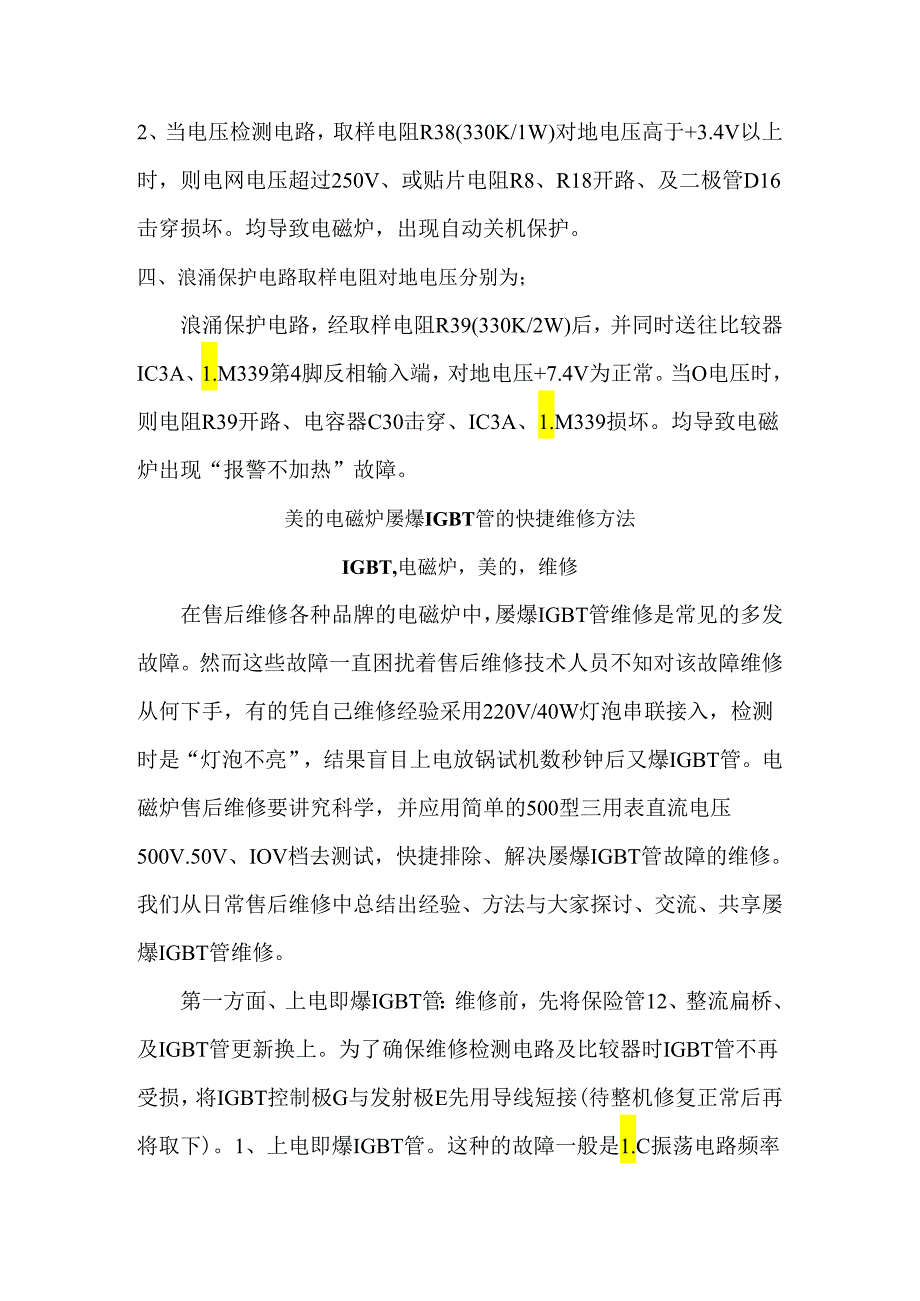

5、压低于+3.4V以下时,则电网电压偏低,或整流二极管D22、Dl2、D23正向电阻变大损坏。当O电压时,则电阻R38开路、或电容器C29击穿及CPU芯片受损等。均导致电磁炉出现自动关机保护。2、当电压检测电路,取样电阻R38(330K/1W)对地电压高于+3.4V以上时,则电网电压超过250V、或贴片电阻R8、R18开路、及二极管D16击穿损坏。均导致电磁炉,出现自动关机保护。四、浪涌保护电路取样电阻对地电压分别为;浪涌保护电路,经取样电阻R39(330K/2W)后,并同时送往比较器IC3A、1.M339第4脚反相输入端,对地电压+7.4V为正常。当O电压时,则电阻R39开路、电容器C30击穿

6、、IC3A、1.M339损坏。均导致电磁炉出现“报警不加热”故障。美的电磁炉屡爆IGBT管的快捷维修方法IGBT,电磁炉,美的,维修在售后维修各种品牌的电磁炉中,屡爆IGBT管维修是常见的多发故障。然而这些故障一直困扰着售后维修技术人员不知对该故障维修从何下手,有的凭自己维修经验采用220V/40W灯泡串联接入,检测时是“灯泡不亮”,结果盲目上电放锅试机数秒钟后又爆IGBT管。电磁炉售后维修要讲究科学,并应用简单的500型三用表直流电压500V.50V、IOV档去测试,快捷排除、解决屡爆IGBT管故障的维修。我们从日常售后维修中总结出经验、方法与大家探讨、交流、共享屡爆IGBT管维修。第一方面

7、、上电即爆IGBT管:维修前,先将保险管12、整流扁桥、及IGBT管更新换上。为了确保维修检测电路及比较器时IGBT管不再受损,将IGBT控制极G与发射极E先用导线短接(待整机修复正常后再将取下)。1、上电即爆IGBT管。这种的故障一般是1.C振荡电路频率过高所致;用500型三用表直流电压500V、50V、IoV档,测整机高压供电电路对地+305V电压,正常。这时若该电压偏低会造成1.C振荡电路频率过高,使IGBT管导通时间过长而无法达到快速饱和,有时就会导致IGBT击穿受损。2、上电即爆IGBT管。这时若测整机高压供电电路对地+305V电压,正常;低压供电电路对地+5V电压,正常。这种故障一

8、般是由低压+18V供电电路对地0电压造成的,因此会引起比较器、驱动放大电路失常而引发IGBT控制极G触发电压不足,使IGBT管导通时间过长而无法达快速到饱和状态,导致IGBT击穿受损。3、若比较器受损后,再上电。这时前置驱动放大电路就输出高电平,会造成上电时即爆IGBT管。第二方面、上电开机时即爆IGBT管:维修前,先将保险管12A、整流扁桥及IGBT管更新换上。为了保证维修试机时IGBT管的安全,建议将加热线盘取下并将电磁炉上电待机。1、上电开机时即爆IGBT管。维修该故障方法;用500型三用表直流电压500V、50V、IOV档,测整机高压供电电路对地+305V电压,为正常;低压供电电路对地

9、+18V电压,为正常;低压供电电路对地+5V电压,为正常。测IGBT管的集电极C对地+0.6V至+1.2V电压,为正常;测控制极G对地0电压,为正常。1)若检测整机时发现低压供电电路对地+18V电压偏低,这种故障一般是由开关电源中18V稳压二极管漏电或失常、及排风扇内阻变小或受损所致,会造成上电开机时即爆IGBT管。2)若检测时发现IGBT管的集电极C对地电压高至+0.6V至+1.2V时,这种故障一般是由共振电容器存在漏电、击穿受损或容量超过正值所致,会造成上电开机时即爆IGBT管。3)若检测时发现IGBT管的集电极C对地电压低至(OV至+0.6V)之间时,这种故障一般是由共振电容器存在容量变

10、小、或开路受损所致,会造成上电开机时即爆IGBT管。4)若驱动放大电路中三极管(8550)IB有电流、而IC没有电流;及(8550)集电极C与发射极E断结开路时,均会造成IGBT门驱动电压上升导致电磁炉,会造成上电开机时即爆IGBT管。5)若加热线盘底部磁条部份出现碳化、及加热线盘绕组存在匝间短路,会造成上电开机时即爆IGBT管。第三方面、在维修后短期内出现屡爆IGBT管:为了区分电磁炉是否使用不当及本机自身存在故障,而引起在维修后短期内出现屡爆IGBT管。在维修前,应先向客户了解该电磁炉使用情况;D客户是否严格按原出厂专用配套锅具使用,若不定期将其它品牌锅具放入使用,就容易造成出现屡爆IGB

11、T管的故障发生。2)由于客户家厨房卫生条件不良,婶螂、小虫、壁虎窜入电磁炉机身内,造成主电路板出现漏电后而引发屡爆IGBT管的故障发生。3)由于客户家厨房卫生条件不良,将大量的油污及粉尘随排风机带入电磁炉机身内,长年累月就造成主电路板出现漏电后而引发屡爆IGBT管的故障发生。4)当高压保护电路取样电阻慢慢阻值变大时,就容易不定期造成出现屡爆IGBT管的故障发生。5)当1.C振荡电路中限幅稳压二极管失常、反向漏电时,就不定期造成出现屡爆IGBT管的故障发生。6)有些售后维修人员用8A保险管去代替12A保险管,这时若将电磁炉机加热功率调至高功率连续使用不足30分钟,就会造成引发烧整机8A保险管的故

12、障发生。(若该机在低功率加热使用均一切正常)维修小结:维修电磁炉时,不论任何故障。应先将电磁炉主电路板及控制显示板取下,用美的“专用清洗保养液洗刷电路板待吹干后再上电试机,若故障存在再继续维修。屡爆IGBT管的维修:1、先将保险管12、整流扁桥、及IGBT管更新换上。为了确保维修检测电路及比较器时IGBT管不再受损,将IGBT控制极G与发射极E先用导线短接(待整机修复正常后再将取下)。2、用500型三用表直流电压500V、50丫、10丫档,测整机高压供电电路对地+305V电压,正常;测低压供电电路对地+18V电压,为正常;低压供电电路对地+5V电压,为正常。3、将取下加热线盘,测IGBT管的集

13、电极C对地+0.6V至+1.2V电压,为正常;测控制极G对地0电压,为正常。4、测同步电压比较电路取样电压V+应大于同步电压比较电路取样电压V-的+0.2V电压,为正常。5、在维修屡爆IGBT管若按以上检测各项均正常时,为了试机时避免又爆IGBT管,建议将更新排风机及限幅稳压二极管(18V至20V均可)。常见美的电磁炉IGBT管受损后更换时应注意事项近年来,随着城乡居民生活的不断提高,厨房炉灶采用电磁炉的用户是越来越多,它具有:无明火、无废气、无烟雾、无异味,炉体自身不发热,可降低厨房环境温度,以及提升厨房空气质量起到重要的作用,所以美的电磁炉销售占有率高,深受市民的接受、认可。然而,目前正是

14、电磁炉维修的高峰期,其中就1.C电路IGBT管受损率占相当高的比例,其主要受损原因有:锅具未严格按照厂家出厂标准要求进行配置,而采用自行单配与电磁炉混合使用;市电供电质量不良;汤水流入、婶螂等窜入电磁炉内部;电磁炉主电路板上1.C电路、同步及相关控制、保护电路元器件不良等,均会造成电磁炉上电时或加热状态中爆烧IGBT管、整流扁桥、保险管等元件。针对电磁炉IGBT管受损后的更换,其维修步骤如下;1、检查电路受损范围检查主回路、1.C电路及故障受损范围是售后维修中的重要环节,应认真、仔细、逐一检查主回路、1.C电路等元器件,只有准确、无误找到故障切入点、及受损元器件,才能避免在维修或试机中爆烧高额

15、昂贵的IGBT管。维修时,先用500型万能表电阻100Q档测主回路、及1.C电路,其中最常见受损有:保险管、整流扁桥、及IGBT管。2、更新受损元器件将电磁炉主电路板受损元器件更新,应本着保持元器件原型号进行逐一替换,更新后待检测!切不可盲目上电试机,以免再次爆烧IGBT管。另外:若该机已被他人维修过但未修复,应先对维修部份(包括电路、及焊过的元器件)进行核查,无误后再修。3、上电待测让待修电磁炉上电待测,是售后维修唯一快捷的重要途径,并借助万能表相应档位进行检测,可帮助找到潜在故障范围即科学又方便,其检测方法如下;1)用万能表直流电压档测电磁炉整机三电压即:测高压供电电路对地电压+305V,

16、为正常,测低压供电电路对地电压+18V,为正常,测低压供电电路三端稳压器输出端对地电压+5V,为正常。应确保上述工作点正常后,再继续检测后续电路!2)测同步比较电路即加热线圈盘两端上,V.取样电压应小于V+取样电压的+0.2V(老款+0.35V),为正常。若该电压异常,多为高压供电电路对地电压不足;取样电阻变值、或开路受损;反馈电容漏电或击穿受损;及比较器受损等。3)测IGBT管高压保护电路取样对地电压+0.8V至+1.2V,为正常,若该电压异常,多为高压供电电路对地电压不足;取样电阻变值、或开路受损;反馈电容漏电或击穿受损;及比较器受损等。4)取下加热线圈盘,让电磁炉在上电的同时测1.C电路IGBT管集电极舜间对地峰压会上升至+47V后,又降至+0.5V,为正常。当该峰压持续电压在+50V至+25OV之间时,为电磁炉主电路板存在故障,维修
