《4.作业指导书-配合比检测细则(15-8-10版)要点.docx》由会员分享，可在线阅读，更多相关《4.作业指导书-配合比检测细则(15-8-10版)要点.docx（13页珍藏版）》请在第壹文秘上搜索。

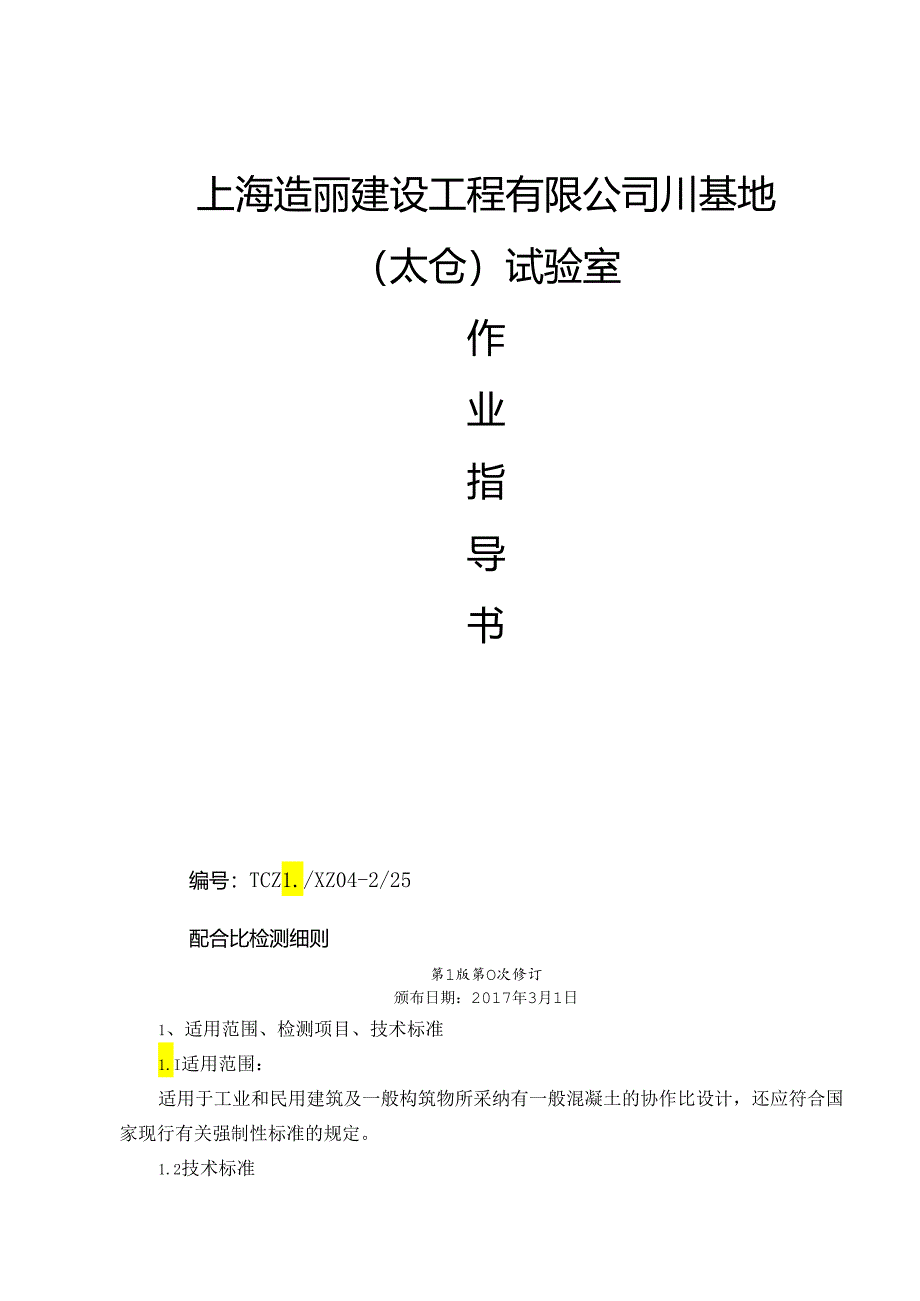

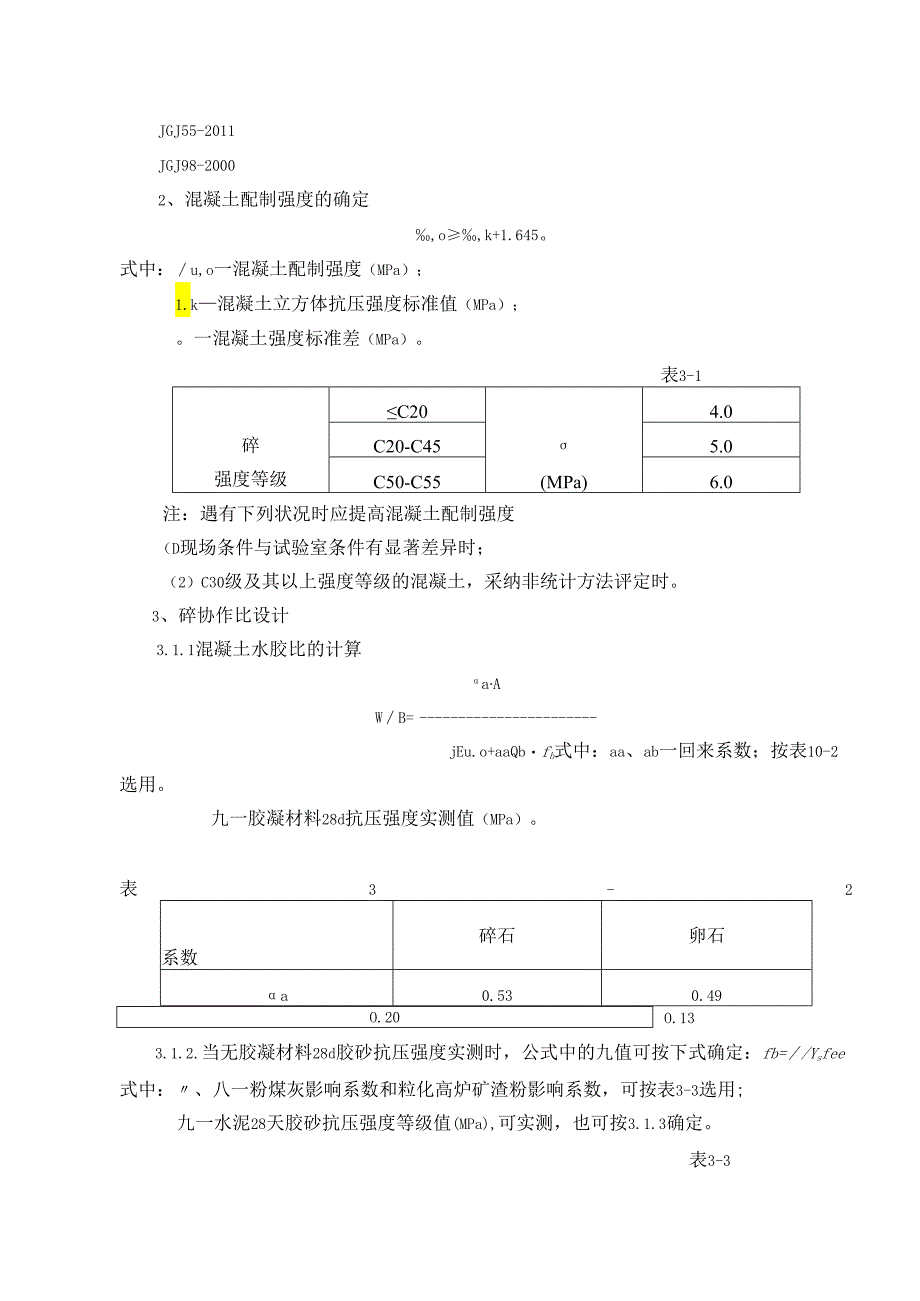

1、上海造丽建设工程有限公司川基地（太仓）试验室作业指导书编号：TCZ1./XZ04-2/25配合比检测细则第1版第O次修订颁布日期：2017年3月1日1、适用范围、检测项目、技术标准1.I适用范围：适用于工业和民用建筑及一般构筑物所采纳有一般混凝土的协作比设计，还应符合国家现行有关强制性标准的规定。1.2技术标准JGJ55-2011JGJ98-20002、混凝土配制强度的确定,o,k+1.645。式中：u,o一混凝土配制强度（MPa）；1.k混凝土立方体抗压强度标准值（MPa）；。一混凝土强度标准差（MPa）。表3-1碎强度等级C20(MPa)4.0C20-C455.0C50-C556.0注：遇
2、有下列状况时应提高混凝土配制强度（D现场条件与试验室条件有显著差异时；（2）C30级及其以上强度等级的混凝土，采纳非统计方法评定时。3、碎协作比设计3.1.1混凝土水胶比的计算aAWB=jEu.o+aaQbfb式中：aa、ab一回来系数；按表10-2选用。九一胶凝材料28d抗压强度实测值（MPa）。表3-2系数碎石卵石a0.530.49O.13O.203.1.2.当无胶凝材料28d胶砂抗压强度实测时，公式中的九值可按下式确定：fb=/Ysfee式中：、八一粉煤灰影响系数和粒化高炉矿渣粉影响系数，可按表3-3选用;九一水泥28天胶砂抗压强度等级值(MPa),可实测，也可按3.1.3确定。表3-3

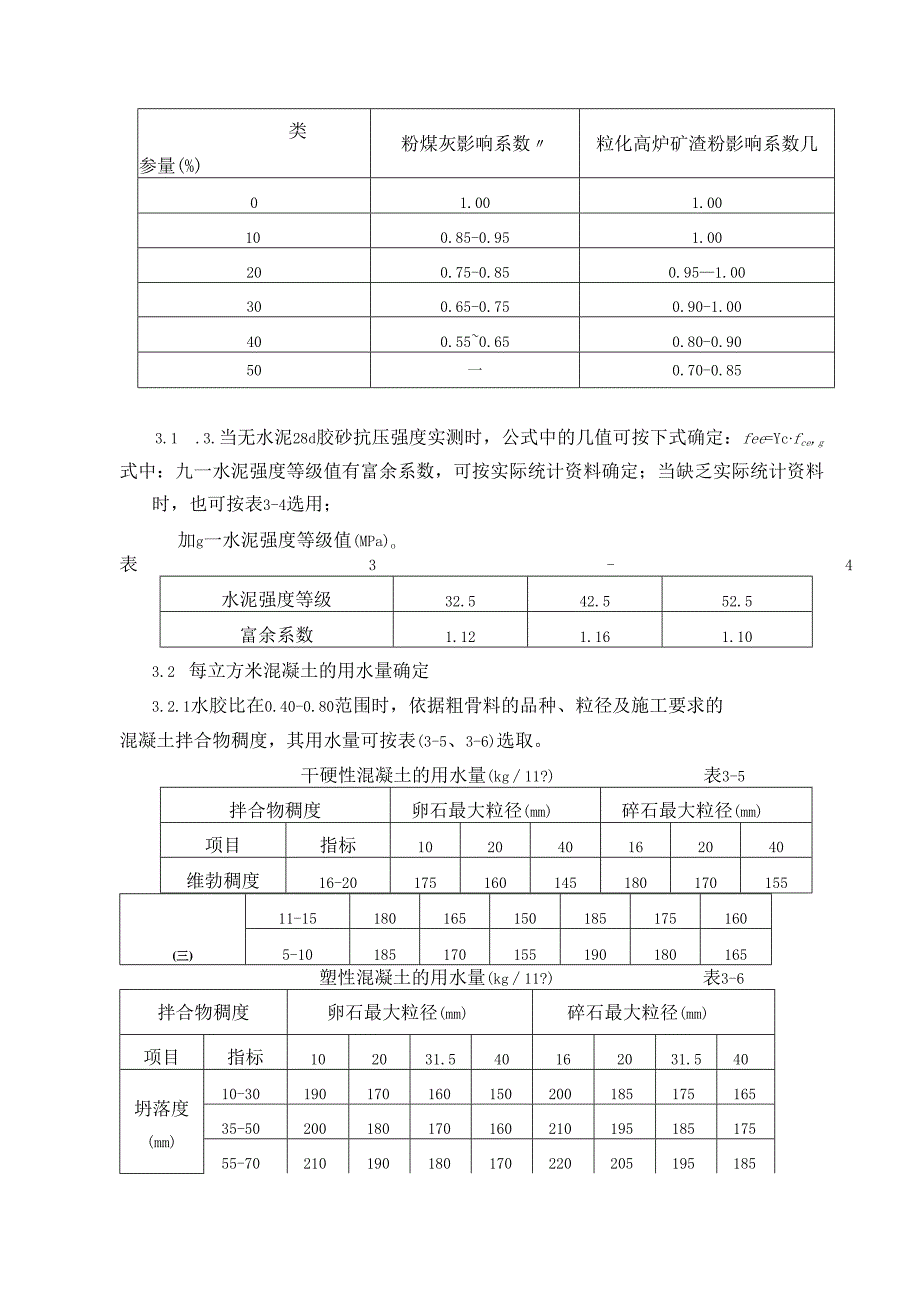

3、类参量(%)粉煤灰影响系数粒化高炉矿渣粉影响系数几01.001.00100.85-0.951.00200.75-0.850.951.00300.65-0.750.90-1.00400.550.650.80-0.9050一0.70-0.853.1 .3.当无水泥28d胶砂抗压强度实测时，公式中的几值可按下式确定：fee=Ycfce,g式中：九一水泥强度等级值有富余系数，可按实际统计资料确定；当缺乏实际统计资料时，也可按表3-4选用；加g一水泥强度等级值(MPa)o表3-4水泥强度等级32.542.552.5富余系数1.121.161.103.2 每立方米混凝土的用水量确定3.2.1水胶比在0.4
4、0-0.80范围时，依据粗骨料的品种、粒径及施工要求的混凝土拌合物稠度，其用水量可按表(3-5、3-6)选取。干硬性混凝土的用水量(kg11?)表3-5拌合物稠度卵石最大粒径(mm)碎石最大粒径(mm)项目指标102040162040维勃稠度16-20175160145180170155(三)11-151801651501851751605-10185170155190180165塑性混凝土的用水量(kg11?)表3-6拌合物稠度卵石最大粒径(mm)碎石最大粒径(mm)项目指标102031.540162031.540坍落度(mm)10-3019017016015020018517516535-
5、5020018017016021019518517555-7021019018017022020519518575-90215195185175230215205195注：本表用水量系采纳中砂的平均取值。采纳细砂时，每立方米混凝土用水量可增加5-lOkg；采纳粗砂时，则可削减5T0kg3.2.2水胶比小于小40时,可通过试验确定。3.2.3大流淌性混凝土的用水量宜按下列步骤计算：(1)未惨掺外加剂时，以表3-5中坍落度90mm的用水量为基础按坍落度每增大20mm用水量增加5kg,计算混凝土的用水；(2)掺外加剂时的混凝土用水量可按下式计算：(1-8)加每立方米混凝土用水量；式中：加句一掺外加剂
6、混凝土每立方米混凝土的用水量(kg);机一未掺外加剂混凝土每立方米混凝土的用水量(kg);B外加剂的减水率(),应经混凝土试验确定。3.3每立方米混凝土中外加剂用量每立方米混凝土中外加剂用量(吗IO)应按下式计算：加“。一计算协作比每立方米混凝土中外加剂用量(kg/,/)；用力。一计算协作比每立方米混凝土中胶凝材料用量(kg加3)；以一外加剂掺量(%),应经混凝土试验确定。3.4胶凝材料、矿物掺合料和水泥用量3.4.1每立方米混凝土的胶凝材料用量的计算%。o=W/B式中：根M）一计算协作比每立方米混凝土中胶凝材料用量（kgm3）;几。一计算协作比每立方米混凝土的用水量（kgw3）;W/B水胶比
7、3.4.2每立方米混凝土的矿物掺合料用量（加/o）的计算fnJO二mbOPf式中：一计算协作比每立方米混凝土中矿物掺合料用量（kgn3）;f一矿物掺合料掺量（%）,可结合表3-7-1表3-7-2和3.1.1条的规定确定表3-7-1钢筋混凝土中矿物掺合料最大掺量矿物掺合料种类水胶比最大掺量（）采纳硅酸盐水泥时采纳一般硅酸盐水泥时粉煤灰0.4045350.404030粒化高炉矿渣粉0.4065550.405545钢渣粉一3020磷渣粉一3020硅灰一1010复合掺合料0.4065550.405545表3-7-2预应力混凝土中矿物掺合料最大掺量矿物掺合料种类水胶比最大掺量（）采纳硅酸盐水泥时采纳一般
8、硅酸盐水泥时粉煤灰0.4035300.402520粒化高炉矿渣粉0.4055450.404535钢渣粉-2010磷渣粉一2010硅灰一1010复合掺合料0.4055450.4045353.4.2每立方米混凝土的水泥用量（叫0）按下式计算：=owo式中：团,。一计算协作比每立方米混凝土中水泥用量（kg/）。3.5混凝土砂率的确定3.5. 1坍落度小于IOmm的混凝土，其砂率应经试验确定。3.5.2坍落度为10-60mm的混凝土砂率，可依据粗骨料品种、粒径及水胶比按表38选取。混凝土砂率（）表38水胶比卵石最大粒径（mm）碎石最大粒径（mm）1020401620400.4026-3225-3124
9、-3030-3529-3427-320.5030-3529-3428-3333-3832-3730-350.6033-3832-3731-3636-4135-4033-380.7036-4135-4034-3939-4438-4336-41注：1.本表数值系中砂的选用砂率，对细砂或粗砂，可相应地削减或增大砂率；2 .用一个单粒级粗骨料配制混凝土时，砂率应适当增大；3 .对簿壁构件，砂率取偏大值；4 .本表中的砂率系指砂与骨料总量的质量比。3 .5.3坍落度大于60mm的混凝土砂率，可经试验确定，也可在表10-6的基础上，按坍落度每增大20mm,砂率增大1%的幅度予以调整。4 .6粗骨料和细骨料
10、用量的确定4.1.1 当采纳质量法时，应按下列公式计算：w/0mco+mgo+mso+mwo=mcpHlsOBS=100%11g+IBsO式中：Tnf0一每立方米混凝土中矿物掺合料用量（kg）；mco-每立方米混凝土的水泥用量（kg）；mgo每立方米混凝土的粗骨料用量（kg）；mso每立方米混凝土的细骨料用量（kg）；mwo每立方米混凝土的水用量（kg）；BS一砂率（%）；mcp每立方米混凝土拌合物的假定质量（kg）,其值可取2350-2450kg。4.1.2 当采纳体积法时，应按下列公式计算：叫0mcomgomsomwo+0.01=1PfPcPbPsP.IBsOPs=100%mgo+mso式
11、中：P一矿物掺合料密度（kg/mb,可取按现行国家标准水泥密度测定方法GB/T208测定;P,一水泥密度（kgm3）,可取2900-3100kg/m3；Ph一粗骨料的表观密度（kgm3）,应按现行行业标准一般混凝土用砂、石质量及检验方法标准JGJ52测定；P,一细骨料的表观密度（kgm3）,应按现行行业标准一般混凝土用砂、石质量及检验方法标准JGJ52测定；P,一水的密度（kgm3）,可取100okg/m3；a一混凝土的含气量百分数，在不运用引气型外加剂时，a可取为1。3. 7试配、调整与确定进行混凝土协作比试配时应用工程中实际运用的原材料，混凝土的搅拌方法，宜与生产时运用的方法相同。混凝土协
12、作比试配时，每盘混凝土的最小搅拌量应符合表的规定；当采纳机械搅拌时，其搅拌量不应小于搅拌机额定搅拌量的1/4。混凝土试配的最小搅拌量表3-9骨料最大粒径（mm）拌合物数量（1.）31.5及以下2040254. 7.3按计算的协作比进行试配时,首先应进行试拌，以检查拌和物的性能.当试拌得出的拌合物坍落度或维勃稠度不能满意要求,或粘聚性和保水性不好时,应在保证水胶比不变的条件下相应调整用水量或砂率，直到符合要求为止，然后提出供混凝土强度试验用的试拌协作比。5. 7.4混凝土强度试验时至少应用三个不同的协作比。当采纳三个不同的协作比时，其中一个应为3.7.3确定的试拌协作比，另外两个协作比的水胶比，
13、宜较基准协作比分别增加和削减0.05；用水量应与基准协作比相同，砂率可分别增加和削减1%。当不同水胶比的混凝土拌合物坍落度与要求值的差超过允许偏差时，可通过增、减用水量进行调整。6. 7.5制作混凝土强度试验试件时，应检验混凝土拌合物的坍落度（或维勃稠度）、粘聚性、保水性及拌合物的表观密度，并以此结果作为代表相应协作比的混凝土拌合物的性能。7. 7.6进行混凝土强度试验时，每种协作比至少应制作一组（三块）试件，标准养护到28d时抗压。须要时可同时制作几组试件，供快速检验或较早龄期试压，以便提前定出混凝土协作比供施工运用。但应以标准养护28d强度为依据调整协作比。3. 7.7依据试验得出的混凝土强度与其相对应的灰胶比（B/W）关系，用作图法或计算法求出与混凝土配制强度（JkO）相对应的灰水比，并应按下列原则确定每立方米混凝土的材料用量；（1）用水量（叫）应在基准协作比用水量的基础上，依据制作强度试件时测得的坍落度或维勃稠度进行调整确定；（2）水泥用量（mJ应以用水量乘以选定出来的胶水比计算确定；（3）粗骨料和细骨料用量（11i和ms）应在基准协作比的粗骨料和细骨料用量的基础上，按选定的胶水比进行调整后确定。经试配确定协作比后，尚应按下列步骤进行校正：（1
