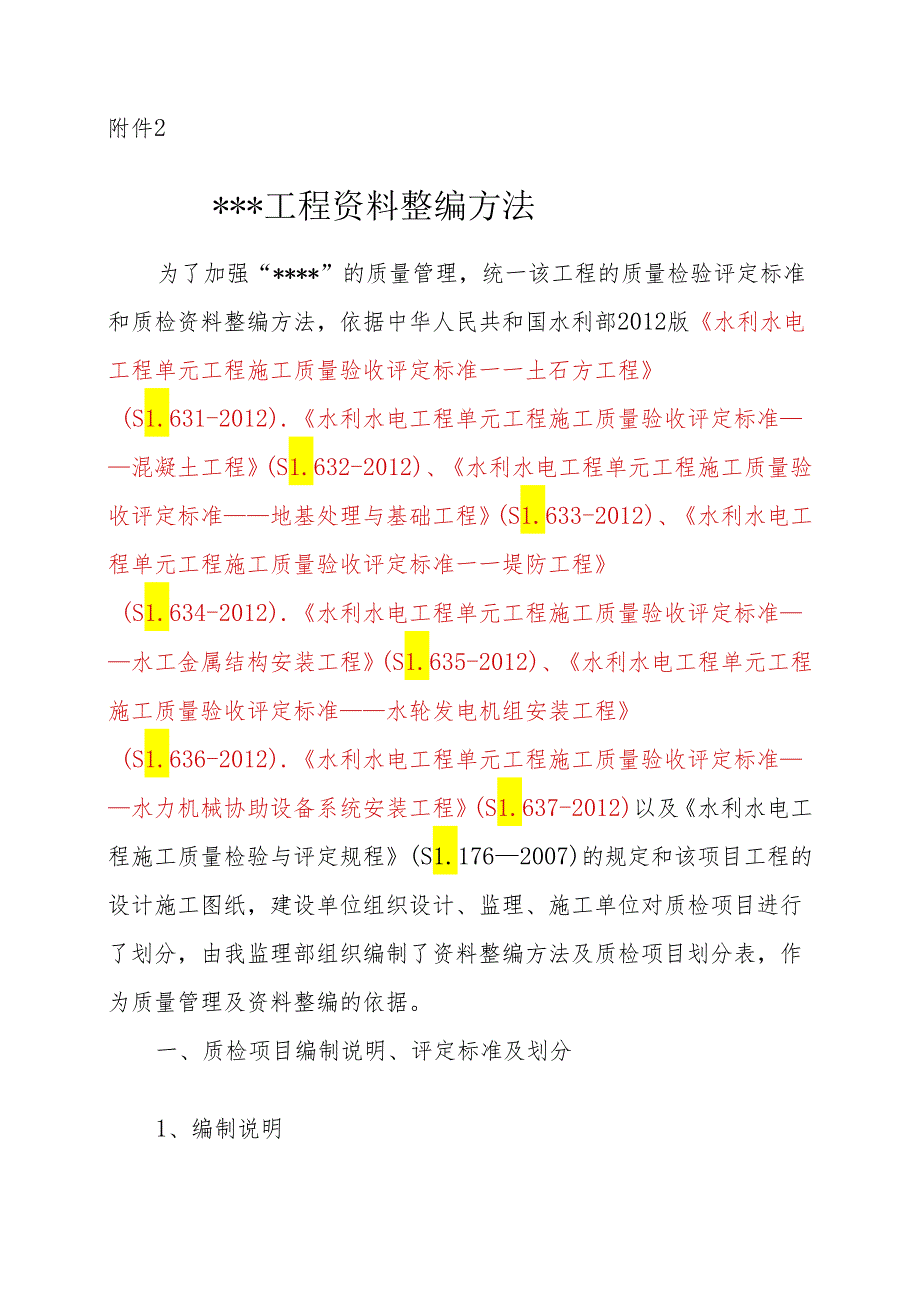

1、附件2*工程资料整编方法为了加强“*”的质量管理，统一该工程的质量检验评定标准和质检资料整编方法，依据中华人民共和国水利部2012版水利水电工程单元工程施工质量验收评定标准一一土石方工程(S1.631-2012).水利水电工程单元工程施工质量验收评定标准混凝土工程(S1.632-2012)、水利水电工程单元工程施工质量验收评定标准地基处理与基础工程(S1.633-2012)、水利水电工程单元工程施工质量验收评定标准一一堤防工程(S1.634-2012).水利水电工程单元工程施工质量验收评定标准水工金属结构安装工程(S1.635-2012)、水利水电工程单元工程施工质量验收评定标准水轮发电机组安

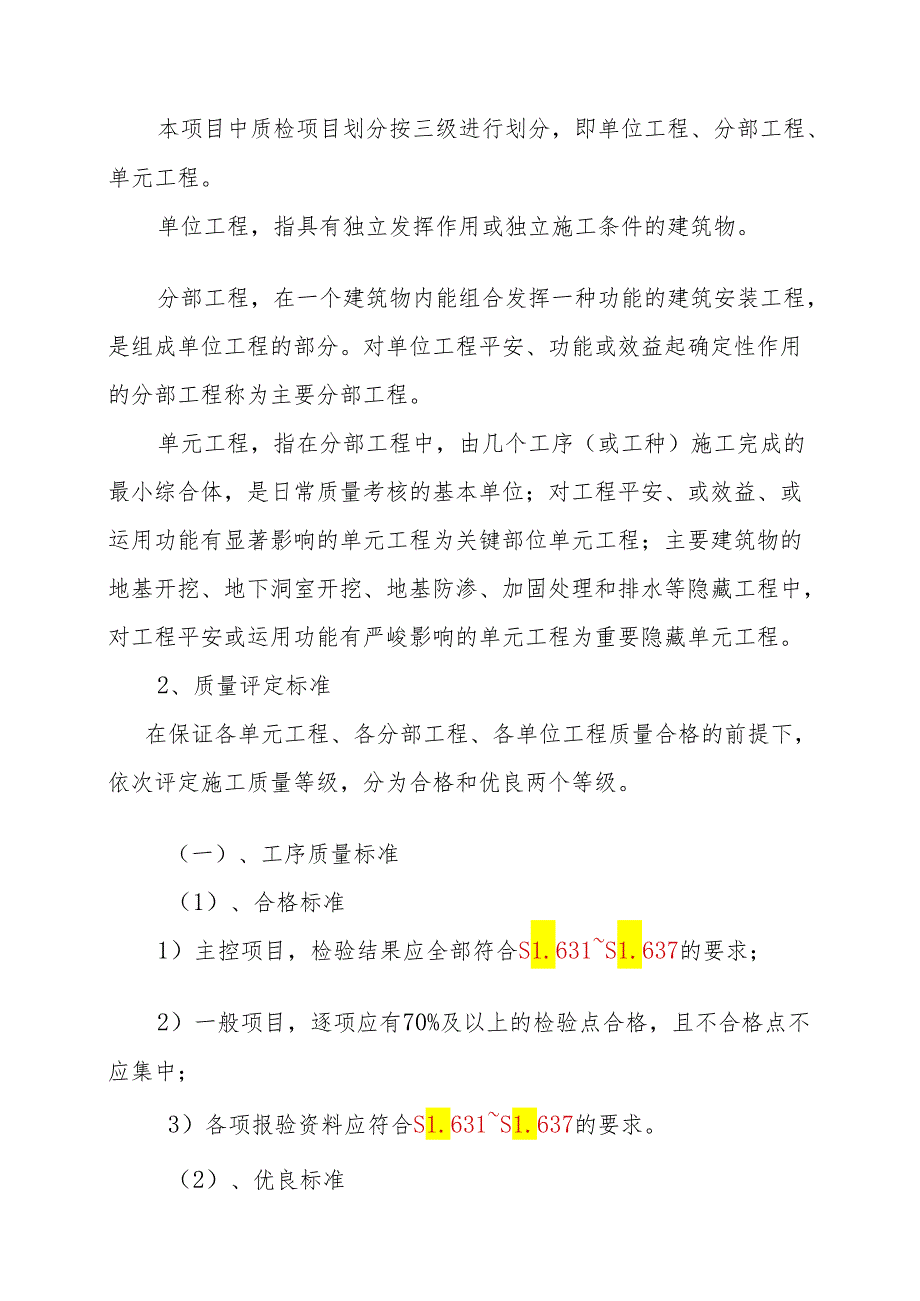

2、装工程(S1.636-2012).水利水电工程单元工程施工质量验收评定标准水力机械协助设备系统安装工程(S1.637-2012)以及水利水电工程施工质量检验与评定规程(S1.1762007)的规定和该项目工程的设计施工图纸，建设单位组织设计、监理、施工单位对质检项目进行了划分，由我监理部组织编制了资料整编方法及质检项目划分表，作为质量管理及资料整编的依据。一、质检项目编制说明、评定标准及划分1、编制说明本项目中质检项目划分按三级进行划分，即单位工程、分部工程、单元工程。单位工程，指具有独立发挥作用或独立施工条件的建筑物。分部工程，在一个建筑物内能组合发挥一种功能的建筑安装工程，是组成单位工程的
3、部分。对单位工程平安、功能或效益起确定性作用的分部工程称为主要分部工程。单元工程，指在分部工程中，由几个工序（或工种）施工完成的最小综合体，是日常质量考核的基本单位；对工程平安、或效益、或运用功能有显著影响的单元工程为关键部位单元工程；主要建筑物的地基开挖、地下洞室开挖、地基防渗、加固处理和排水等隐藏工程中，对工程平安或运用功能有严峻影响的单元工程为重要隐藏单元工程。2、质量评定标准在保证各单元工程、各分部工程、各单位工程质量合格的前提下，依次评定施工质量等级，分为合格和优良两个等级。（一）、工序质量标准（1）、合格标准1）主控项目，检验结果应全部符合S1.631S1.637的要求；2）一般项

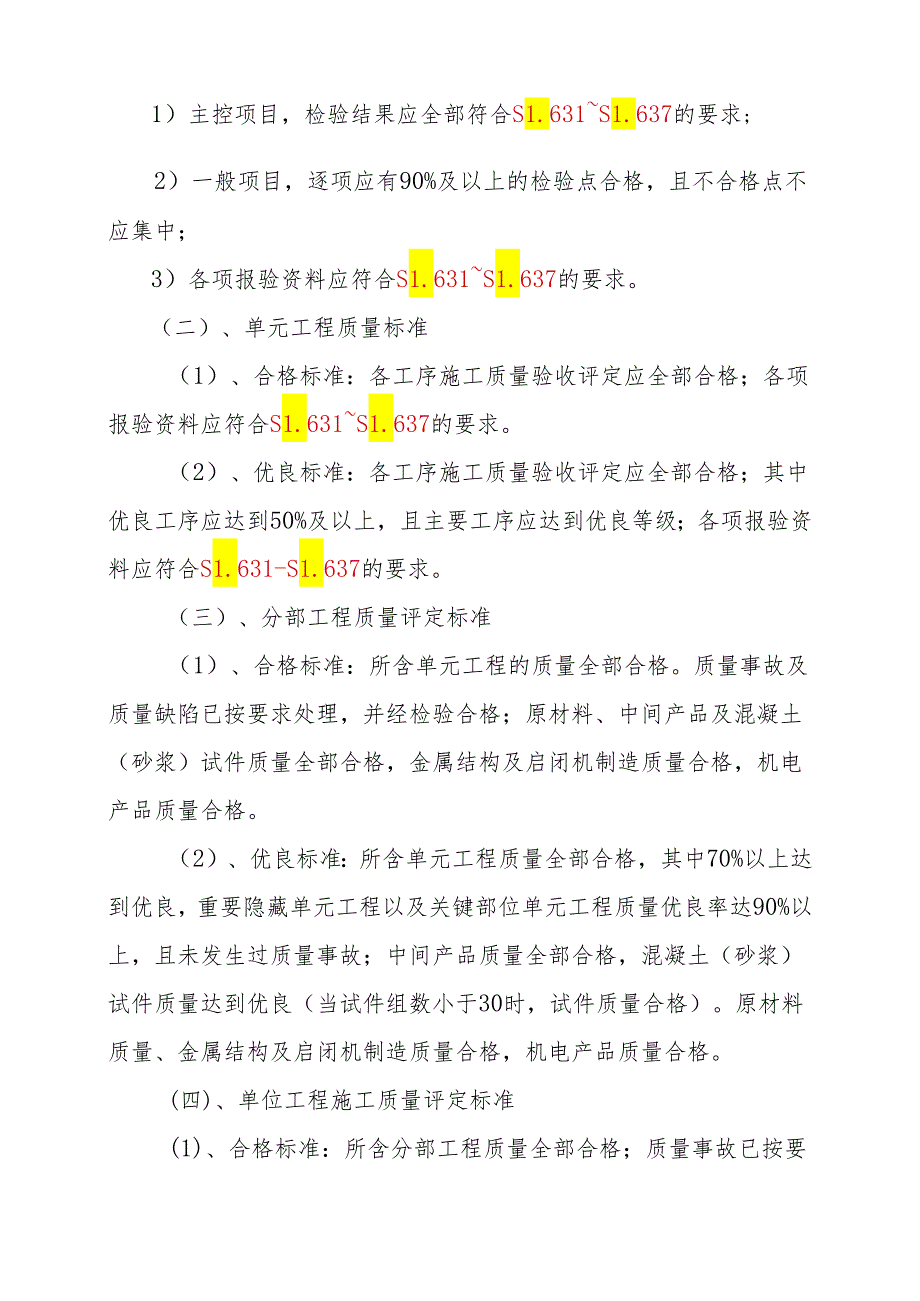

4、目，逐项应有70%及以上的检验点合格，且不合格点不应集中；3）各项报验资料应符合S1.631S1.637的要求。（2）、优良标准1）主控项目，检验结果应全部符合S1.631S1.637的要求;2）一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中；3）各项报验资料应符合S1.631S1.637的要求。（二）、单元工程质量标准（1）、合格标准：各工序施工质量验收评定应全部合格；各项报验资料应符合S1.631S1.637的要求。（2）、优良标准：各工序施工质量验收评定应全部合格；其中优良工序应达到50%及以上，且主要工序应达到优良等级；各项报验资料应符合S1.631-S1.637的要求
5、。（三）、分部工程质量评定标准（1）、合格标准：所含单元工程的质量全部合格。质量事故及质量缺陷已按要求处理，并经检验合格；原材料、中间产品及混凝土（砂浆）试件质量全部合格，金属结构及启闭机制造质量合格，机电产品质量合格。（2）、优良标准：所含单元工程质量全部合格，其中70%以上达到优良，重要隐藏单元工程以及关键部位单元工程质量优良率达90%以上，且未发生过质量事故；中间产品质量全部合格，混凝土（砂浆）试件质量达到优良（当试件组数小于30时，试件质量合格）。原材料质量、金属结构及启闭机制造质量合格，机电产品质量合格。(四)、单位工程施工质量评定标准(1)、合格标准：所含分部工程质量全部合格；质量
6、事故已按要求处理；工程外观质量得分率达到70%以上。单位工程施工质量检验与评定资料齐全；工程施工期及试运行期，单位工程观测资料分析结果符合国家和行业技术标准以及合同约定的标准要求。(2)、优良标准：所含分部工程质量全部合格；其中70%以上达到优良等级，主要分部工程质量全部优良，且未发生过较大质量事故；质量事故已按要求处理；外观质量得分率达到85%以上；单位工程事故质量检验与评定资料齐全；工程施工期及试运行期，单位工程观测资料分析结果符合国家和行业技术标准及合同约定的标准要求。(五)、评定程序先评定工序、单元工程、分部工程，然后评定单位工程，最终对该标段工程的施工质量等级作出评定。(六)、评定依
7、据水利水电工程施工质量检验与评定规程(S1.1762007).水利水电工程单元工程施工质量验收评定标准一一土石方工程(S1.631-2012)、水利水电工程单元工程施工质量验收评定标准混凝土工程(S1.632-2012).水利水电工程单元工程施工质量验收评定标准地基处理与基础工程(S1.633-2012)、水利水电工程单元工程施工质量验收评定标准一一堤防工程(S1.634-2012),水利水电工程单元工程施工质量验收评定标准水工金属结构安装工程(S1.635-2012)、水利水电工程单元工程施工质量验收评定标准一一水轮发电机组安装工程(S1.636-2012).水利水电工程单元工程施工质量验收
8、评定标准水力机械协助设备系统安装工程(S1.637-2012)。3、划分(一)、单位工程*”共划分为*个单位工程。(二)、分部工程“*”共划分为*个分部工程。(三)、单元工程“*”共划分为*个单元工程。二、质检资料整编方法(1) 进场通知；(2)、施工设计图纸核查看法单；(3)、施工设计图纸签发表；(4)、施工技术方案报审表及批复;(5)、施工进度安排报审表及批复;(6)、施工用图安排报告及批复；(7)、施工分包申报表及批复；(8)、现场组织机构及主要人员报审表;(9)、材料/构配件进场报验单；(10)、施工设备进场报验单；(11)、施工放样报验单；(12)、联合测量通知单；(13)、施工测量
9、成果报验单；(14)、合同项目开工令及合同项目开工申请表；(15)、单位工程施工质量评定表；(16)、单位工程施工质量检验与评定资料核查表；(17)、枢纽工程外观质量评定表；(18)、堤防工程外观质量评定表；(19)、水工建筑物外观质量评定表；(20)、明(暗)渠工程外观质量评定表；(21)、引水(渠道)建筑物工程外观质量评定表；(22)、水利水电工程房屋建筑工程外观质量评定表;(23)、分部工程开工通知及分部工程开工申请表；(24)、分部工程施工质量评定表；(25)、混凝土拌和综合质量评定表；(26)、混凝土试块质量评定表(后附试验报告)；(27)、混凝土拌和物质量评定表；(28)、粗骨料质
10、量评定表(后附试验报告)；(29)、砂料质量评定表(后附试验报告)；(30)、单元工程施工质量报验单；(31)、重要隐藏(关键部位)单元工程质量等级签证表;(32)、混凝土浇筑开仓报审表；(33)、单元工程施工质量验收评定表；(34)、单元工程监理平行检测记录备查表；(35)、单元工程施工检验记录备查表；(36)、混凝土单元工程原材料检验备查表；(37)、混凝土单元工程骨料检验备查表；(38)、混凝土拌合物性能检验备查表；(39)、硬化混凝土性能检验备查表；(40)、沥青混凝土单元工程原材料检验备查表；(41)、施工进度安排调整申报表及批复；(42)、监理机构联系单；(43)、监理通知；(44
11、)、工程现场书面指示；(45)、暂停施工通知、复工申请及复工通知；(46)、警告通知；(47)、整改通知；(48)、事故报验单；(49)、报告单；(50)、回复单；(51)、变更指示、变更申请报告及变更通知单；(52)、其他;(53)、施工技术文件；(54)、工程往来文件；三、竣工图1、竣工图为A2蓝图，不得运用复印件。2、竣工图要逐张加盖“竣工图章”和签字手续，有关责任人应严格履行签字手续。(一)、“竣工图章”的尺寸为50mm*80mm,内容应包括施工单位、监理单位名称。施工单位编制人、审核人、技术负责人、编制日期，监理单位总监及监理工程师。(二)、施工中没有变动的，在施工图上加盖并签署确认
12、。(三)、施工中发生的较小变更，可在原施工图上进行修改，同时表明变更修改依据，附变更通知单和施工说明，加盖并签署确认。(四)、设计结构形式、工艺、平面布置等有重大变更，或变更部分超过图纸的1/3,要重新绘制竣工图。重绘图应按原编号,并在说明栏内注明变更依据，在图标内注明“竣工阶段”和绘制竣工图的时间、单位、责任人。（五）、各标段需供应竣工图二套，每套竣工图应附编制说明及书目。（六）、同幅面的图纸应按技术制图复制图的折叠方法（GB/10609.389）统一折叠成A4幅面（297mm*210m11）,图标栏露在外面。三、其他1、内容：资料内容必需真实、精确。2、书写：资料的书写用黑色碳素墨水（或中性笔）填写，不得运用红色、纯蓝墨水或圆珠笔、复写纸、铅笔；施工工作常用表格采纳电脑打印。3、文字资料幅面尺寸规格为A4幅面，小幅面资料粘贴到A4纸上后进行装订。4、声像资料：声像资料均应标注事由、事务、地点、人物、作者等；要求制作成数码资料，每个单位提交一套包含全部声像资料的光盘。5、每个施工单位须要供应竣工资料四套，全部资料应字迹清晰、图样清晰、图标整齐、签字盖章手续完备。
