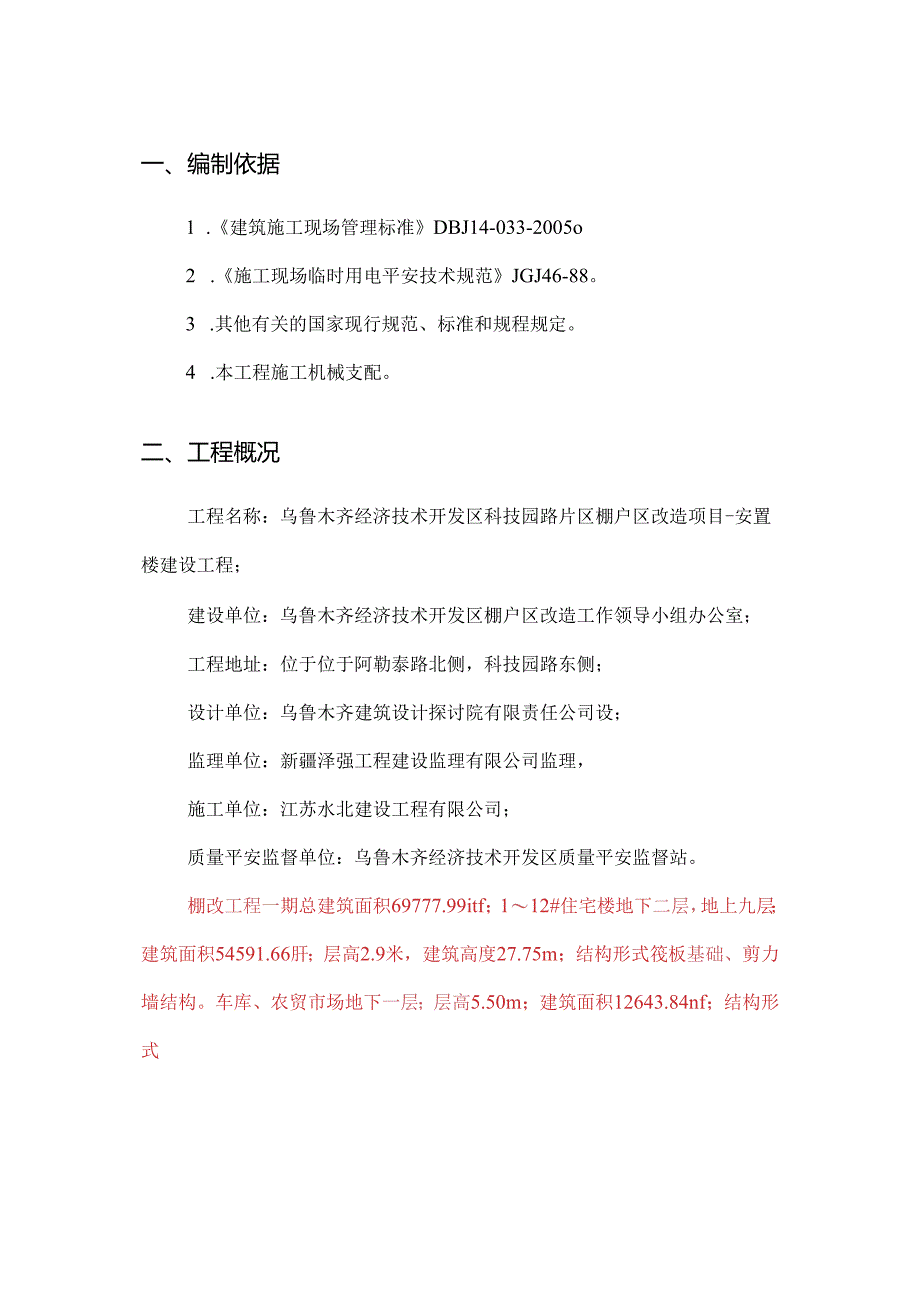

1、一、编制依据1 .建筑施工现场管理标准DBJ14-033-2005o2 .施工现场临时用电平安技术规范JGJ46-88。3 .其他有关的国家现行规范、标准和规程规定。4 .本工程施工机械支配。二、工程概况工程名称：乌鲁木齐经济技术开发区科技园路片区棚户区改造项目-安置楼建设工程；建设单位：乌鲁木齐经济技术开发区棚户区改造工作领导小组办公室；工程地址：位于位于阿勒泰路北侧，科技园路东侧；设计单位：乌鲁木齐建筑设计探讨院有限责任公司设；监理单位：新疆泽强工程建设监理有限公司监理，施工单位：江苏水北建设工程有限公司；质量平安监督单位：乌鲁木齐经济技术开发区质量平安监督站。棚改工程一期总建筑面积697
2、77.99itf；112#住宅楼地下二层，地上九层；建筑面积54591.66肝；层高2.9米，建筑高度27.75m；结构形式筏板基础、剪力墙结构。车库、农贸市场地下一层；层高5.50m；建筑面积12643.84nf；结构形式独立柱基+防水板、框架结构。三、施工机械支配依据现场实际状况，主体施工高峰期间施工机械配备支配如下表所示：施工机械设备统计表(18#楼、地下车库部分和农贸市场)编号用电设备名称型号各项技术参数设备额定铭牌容量Pe(kw)1塔吊QTZ500928kw380vjc=25%282塔吊QTZ500928kw380vjc=25%283塔吊QTZ500928kw380vjc=25%28

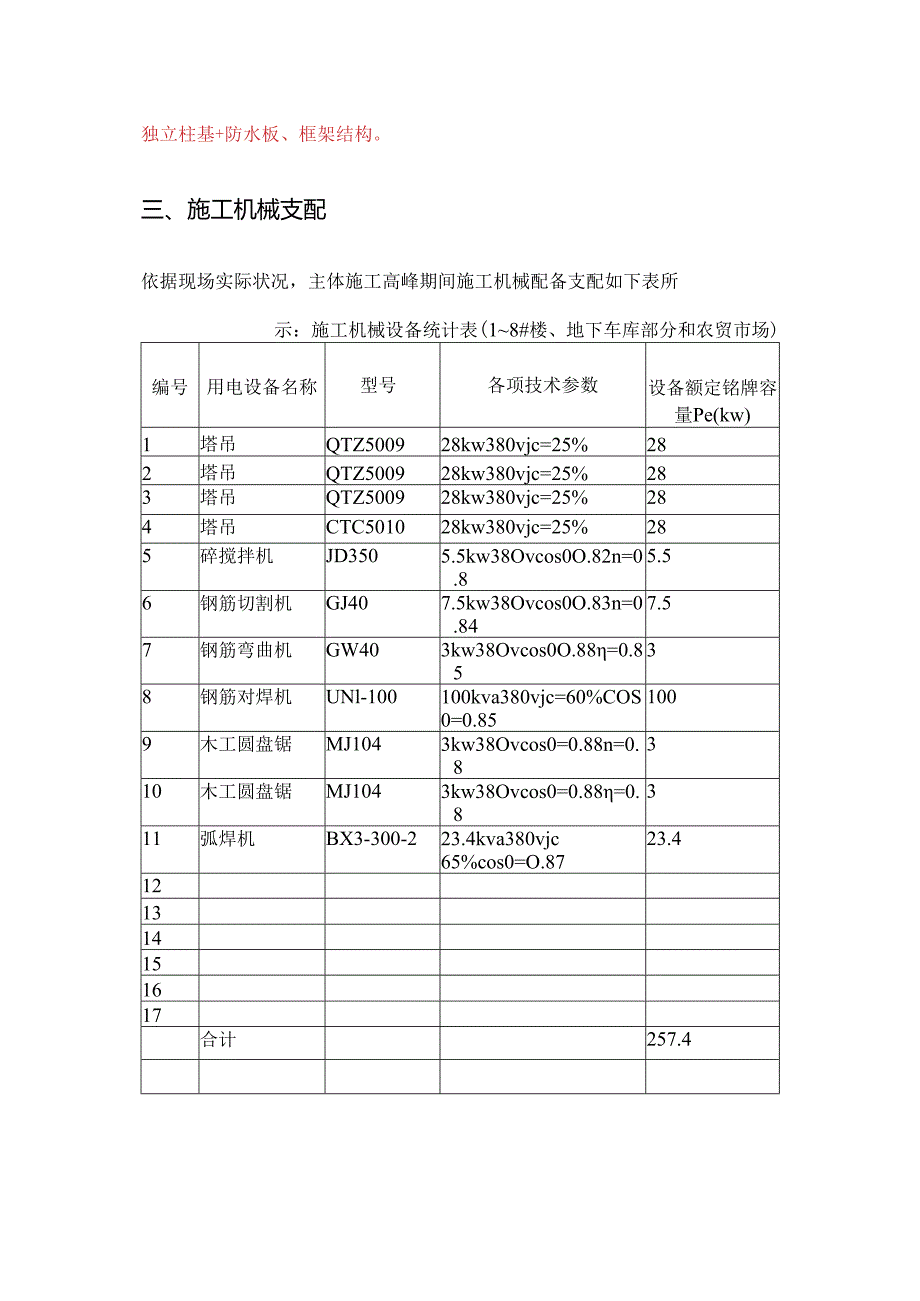

3、4塔吊CTC501028kw380vjc=25%285碎搅拌机JD3505.5kw38Ovcos0O.82n=0.85.56钢筋切割机GJ407.5kw38Ovcos0O.83n=0.847.57钢筋弯曲机GW403kw38Ovcos0O.88=0.8538钢筋对焊机UNl-100100kva380vjc=60%COS0=0.851009木工圆盘锯MJ1043kw38Ovcos0=0.88n=0.8310木工圆盘锯MJ1043kw38Ovcos0=0.88=0.8311弧焊机BX3-300-223.4kva380vjc65%cos0=O.8723.4121314151617合计257.4四、施

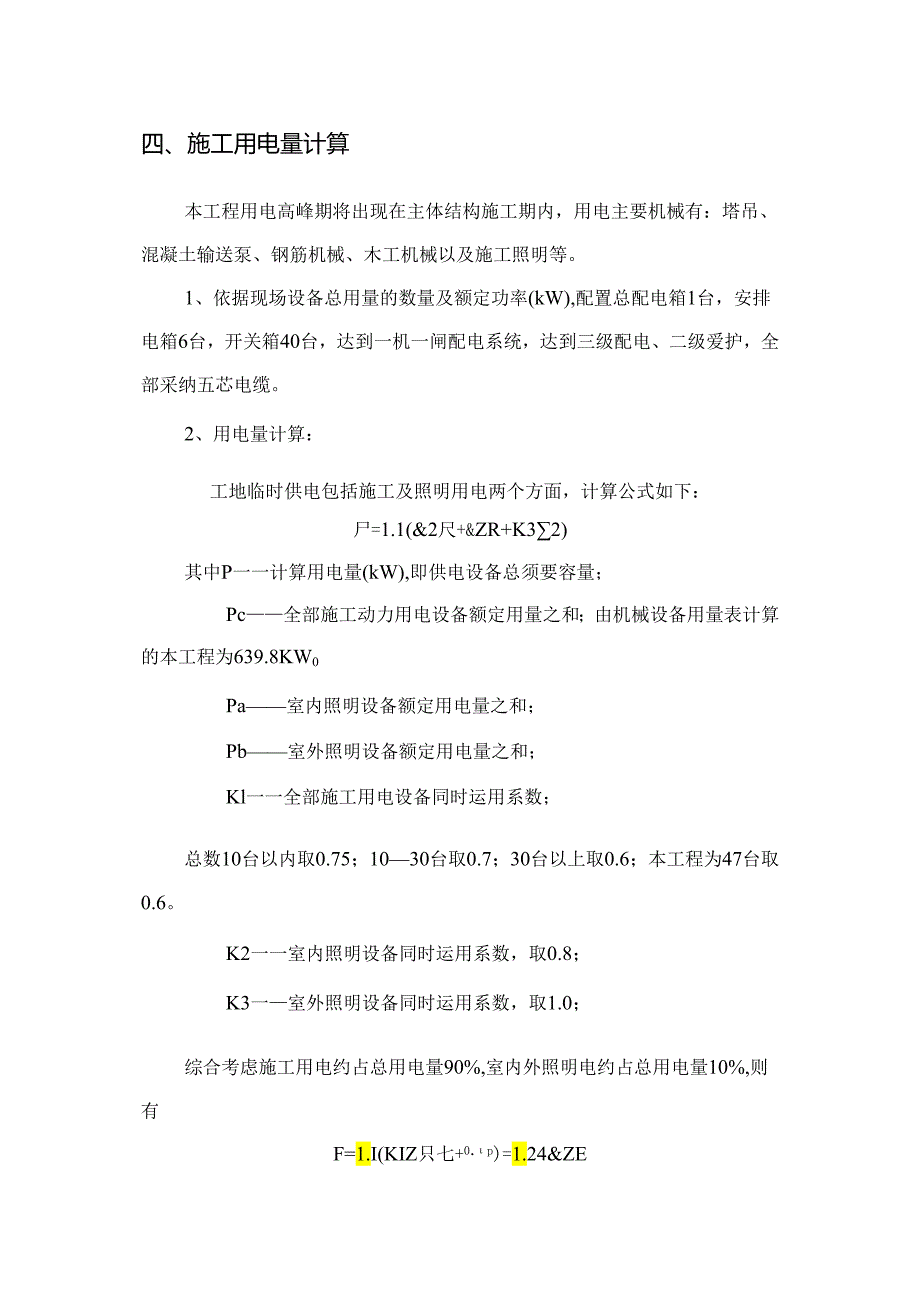

4、工用电量计算本工程用电高峰期将出现在主体结构施工期内，用电主要机械有：塔吊、混凝土输送泵、钢筋机械、木工机械以及施工照明等。1、依据现场设备总用量的数量及额定功率(kW),配置总配电箱1台，安排电箱6台，开关箱40台，达到一机一闸配电系统，达到三级配电、二级爱护，全部采纳五芯电缆。2、用电量计算：工地临时供电包括施工及照明用电两个方面，计算公式如下：尸=1.1(&2尺+&ZR+K32)其中P一一计算用电量(kW),即供电设备总须要容量；Pc全部施工动力用电设备额定用量之和；由机械设备用量表计算的本工程为639.8KW0Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；Kl一一全部
5、施工用电设备同时运用系数；总数10台以内取0.75；1030台取0.7；30台以上取0.6；本工程为47台取0.6。K2一一室内照明设备同时运用系数，取0.8；K3一室外照明设备同时运用系数，取1.0；综合考虑施工用电约占总用电量90%,室内外照明电约占总用电量10%,则有F=1.I(KIZ只七+0p)=1.24&ZE本例计算中KI=O.6；经过计算得到P=476.OlkWo3、变压器容量计算：变压器容量计算公式如下:其中PO变压器容量（kVA）；1.05功率损失系数；cos0用电设备功率因素，一般建筑工地取0.75经过计算得到PO=1.4476.01=666.42kVAo4、变压器选择依据以
6、上计算结果，现场供应的65OkVA变压器基本能满意施工须要。5、导线截面选择：为平安起见，全部电缆均选用绝缘铜导线。（1）总箱导线截面选择：7KP0.7*333.21*1000,/U472it一百u线COSQ33800.75查表，选用两根V22-3X150+2X120的五蕊电缆;（2）总箱-1#、3#分箱导线截面选择：查表，选用V22-3X16+2X1Omm2的五蕊电缆;（3）总箱一2#分箱导线截面选择：0.7*44.5*10006U线COS33800.7563.2A查表，选用V22-3X25+2X10mm2的五蕊电缆;(4)总箱一混凝土输送泵分箱导线截面选择：KP0.7*100*10006U
7、线cos33800.75142A查表，选用V22-3X25+2X1OnInI2的五蕊电缆;(5)总箱一4#分箱导线截面选择:KP0.7*254*10005U线cos。33800.75360.6A查表，选用V22-3X120+2X95mm2的五蕊电缆;6、施工现场用电平面布置依据用电设备在施工现场的布置状况，从每台总配电箱分三路用直埋式敷设电缆沿路面边沿布置，敷设至安排电箱，再由安排电箱敷设至各开关箱。五、电源及变配电室设置施工现场的变压器及其位置由业主供应。配电室应符合以下要求：1 .成排配电柜两端与重复接地线及爱护零线做电气连接。2 .配电室自然通风良好，并实行防雨和防动物出入措施。3,配电
8、柜采纳单列布置，操作通道宽度应不小于1.5m,配电柜后面的维护通道宽度应不小于0.8m,侧面的维护通道宽度应不小于1m,配电室天棚距地面应不低于3m。4.配电室的门向外开，并配锁。5 .配电室内裸母线与地面垂直距离小于2.5m时，采纳遮拦隔离，配电装置的上端距天棚不小于05m6 .配电室要配置砂箱和绝缘灭火器。7 .配电柜应设有功、无功电度表，并分路装社电流、电压表,计数电度表的电流互感器与电流表的互感器应分开，单独安装。8 .配电屏应按要求装设短路、过负荷爱护装置和漏电爱护器。9 .各回路应编号，并标明用途。10 .配电屏或配电线路修理时，应悬挂停电标记牌。停、送电由专人负责。六、配电箱及开
9、关箱设置1 .设置原则配电箱、开关箱应设在负荷相对集中的地方。配电系统设置总配电箱、安排电箱和开关箱，分级配电。动力配电箱与照明配电箱应分别设置。如设置在同一箱内，动力和照明应分开关限制，且有明显区分标识。开关箱应由末级安排电箱配电，安排电箱与开关箱的距离不应超过30m,开关箱与其限制的固定式用电设备的水平距离不宜超过3m。开关箱和配电箱均应装设在干燥通风及常温场所，不得装设在有严峻损伤作用的瓦斯、蒸气、液体等有害介质中，且不易受外来固体物撞击、剧烈振动、液体浸溅及热源烘烤的场所，否则应做特别防护处理。2 .配电箱设置依据以上设置原则，并结合本工程现场及实际状况，做以下布置：总配电箱在变压器旁
10、边就近设置。总箱由变配电室低压柜供电，向用电负荷较为集中处配电，同时向钢筋加工场地、QTZ4207塔吊和安装场地配电。随土建主体的施工室内用电，由总配电柜用五芯电缆沿楼内管道或竖井，由地下一层敷设至楼顶层，每层均设动力配电箱及照明配电箱。考虑到办公室相对集中在工地东侧，因此办公照明也设置单独回路由安排箱供电，以确保办公用电。安排电箱及开关箱的位置。各开关箱均设在用电设备旁边（3m以内），以便于限制。3 .配电箱除特别要求的大型配电箱外,小型配电箱统一购买安监举荐产品。其进出线孔均设在箱底，并加护套，箱体方正、坚固、防尘、防晒、严密，并装锁。配电箱的安装必需坚固，并在每处均做牢靠的的重复接地和爱
11、护接零。4 .特别大型配电箱制作要规范，铁板厚度21.5mm,用弯边机加工，尺寸符合要求，边线平行，对角线相等，不超误差，并要喷漆，要有防触电标记。箱内配备电压、电流表。5 .配电箱内电气装置的设置及安装总配电箱及安排电箱均需装设总隔离开关和分路隔离开关,以及总熔断器和分路熔断器。总爱护器的额定值，动作整定值与分路开关的额定值、动作整定值相适应。总配电箱中，在电源隔离开关的负荷侧必需加设漏电爱护器。开关箱的开关电器的设置，必需严格执行“一机一闸”制，严禁用同一开关电器干脆限制二台及二台以上用电设备（含插座），开关箱内的开关电器必需能在任何状况下都可以对用电设备实行电源隔离，开关箱内必需在设备负
12、荷线的首端设置漏电爱护装置，且其额定动作电流及动作时间应与总配电箱处漏电开关的动作电流及动作时间作合理协作，使之具有分级、分段爱护的功能。七、配电线路的敷设与要求1 .线路走向按以下原则变压器室一总配电箱一安排电箱一开关箱一用电设备配电室至开关箱间采纳五芯电缆。2 .敷设方式依据施工现场状况，为确保平安，由配电室至开关箱段电缆的敷设方式尽量采纳埋地敷设，防止因机械等的损伤。沿墙部分可架空明敷。电缆埋地敷设时，埋地深度不小于O.6m,并应在电缆上下各铺设不小于50mm厚的细砂，然后覆盖砖等硬质爱护层。电缆在穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面（从2m高度至地下0.2m处），应加
13、设防护套管。随建筑主体逐步增高，沿管道井或竖井敷设一条五芯电缆，以备各层用电。八、临时用电接地爱护1 .重复接地不少于三处，重复接地点选在总配电箱、电路末端、塔吊轨道等处。2 .如做人工接地体，应垂直设置，接地体采纳DN50钢管，1.长度2.5m间距5m,至少二根3 .接地体连线采纳-40X4镀锌扁钢不少长度IOn1。4 .扁钢搭接焊时，搭接长度280mm。5 .接地连线距地面一0.8mo6 .实际操作时，可以按实测值与规范数值比较增减接地装置。九、施工现场防雷爱护施工现场有一台塔吊，均带有避雷器，本工程施工场地都在其爱护范围之内，并且在塔吊拆除后，施工现场仍在避雷针已安装完毕的本建筑物的爱护
