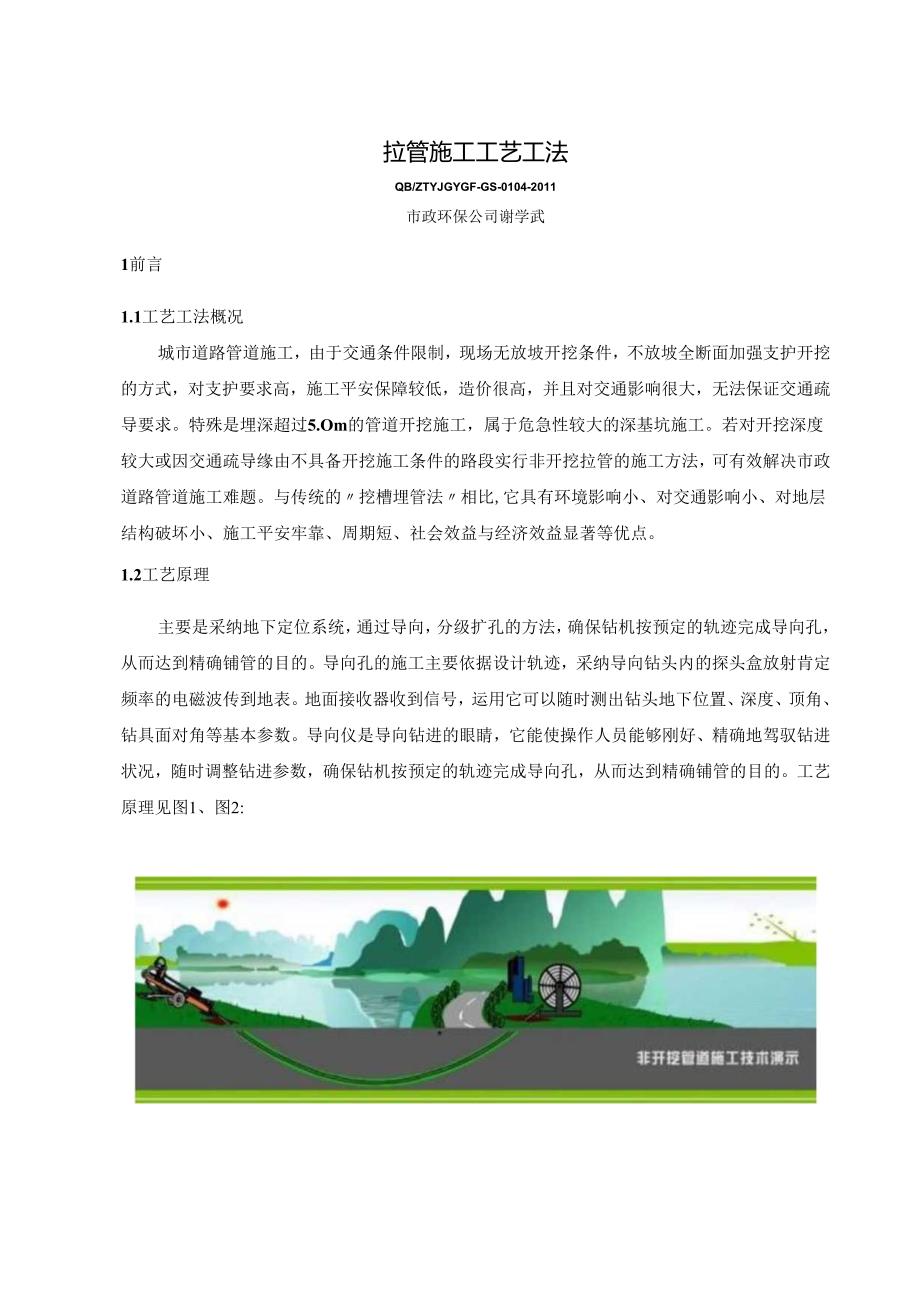

1、拉管施工工艺工法QB/ZTYJGYGF-GS-0104-2011市政环保公司谢学武1前言1.1工艺工法概况城市道路管道施工，由于交通条件限制，现场无放坡开挖条件，不放坡全断面加强支护开挖的方式，对支护要求高，施工平安保障较低，造价很高，并且对交通影响很大，无法保证交通疏导要求。特殊是埋深超过5.Om的管道开挖施工，属于危急性较大的深基坑施工。若对开挖深度较大或因交通疏导缘由不具备开挖施工条件的路段实行非开挖拉管的施工方法，可有效解决市政道路管道施工难题。与传统的挖槽埋管法相比,它具有环境影响小、对交通影响小、对地层结构破坏小、施工平安牢靠、周期短、社会效益与经济效益显著等优点。1.2工艺原理主

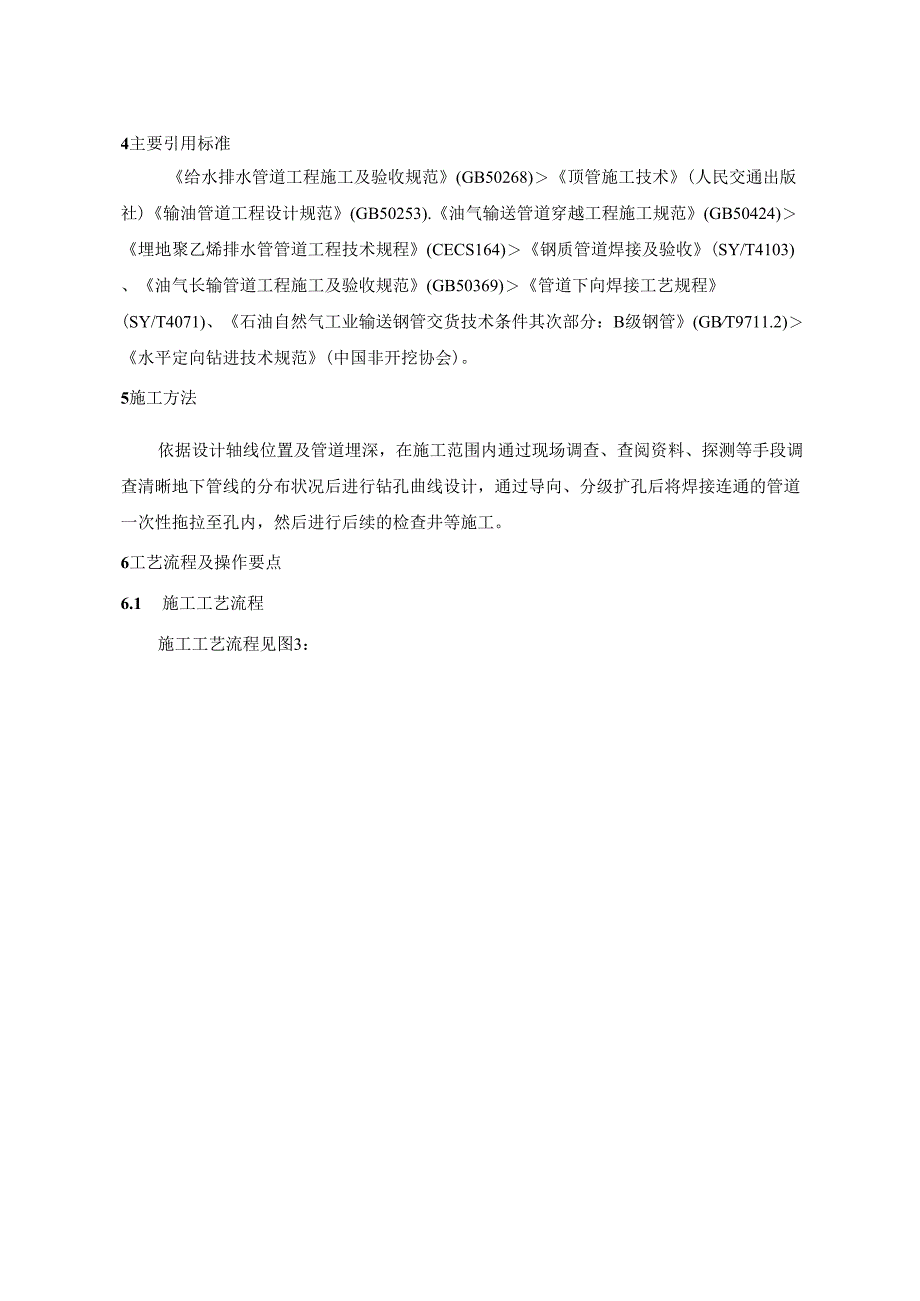

2、要是采纳地下定位系统，通过导向，分级扩孔的方法，确保钻机按预定的轨迹完成导向孔，从而达到精确铺管的目的。导向孔的施工主要依据设计轨迹，采纳导向钻头内的探头盒放射肯定频率的电磁波传到地表。地面接收器收到信号，运用它可以随时测出钻头地下位置、深度、顶角、钻具面对角等基本参数。导向仪是导向钻进的眼睛，它能使操作人员能够刚好、精确地驾驭钻进状况，随时调整钻进参数，确保钻机按预定的轨迹完成导向孔，从而达到精确铺管的目的。工艺原理见图1、图2:Eclipse技收器的侧面图左边和俯视图右边Ees450mm550mm650mm750mm85011uno最终扩孑1.I直径保证1.5倍的铺管直径，确保管线铺设通道
3、通畅(见图10、图11、图12、图13、图14、图15)o图10安装扩孔器图W扩孔拉进(小管径、大管径须要提前分级扩孔)图12扩孔钻进、拖管图13扩孔钻进、拖管曲线图14扩孔、拖管到达接收坑图15扩孔头分别6.2.8反向拖拉管材管道组焊完成，扩孔器清孔后，依据回拖力、扭矩的大小确定管道回拖.施工时记录回拖中的扭矩、拖力、泥浆流量、回拖速度等数值，回拖数据时实报告。回拖力计算公式F拉=n1.2f(D2/4)泥-7.85l(D-l)+k粘11D1.2式中：F拉一计算的拉力(t)；1.2穿越管段的长度(m)；f一摩擦系数，;D-管子直径（m）；Y泥一泥浆的密度（tm3）;31管子的壁厚（m）；k粘一
4、粘滞系数，依据施工规范的要求，钻机应选择最大回拖力为理论回拖力1.5-3.O倍，可以完全满意施工要求（见图16）0图16造斜段拉杆收回（施工完成）6.2.9现场泥浆配置及处理1泥浆材料用量依据一般土质状况，确定泥浆配制方案，实施泥浆开钻，开钻前配制好优质泥浆。泥浆在定向穿越中起关键作用，须要针对不同的地层采纳不同的泥浆，若地质状况困难，则对泥浆要求比较高，为了应付不同的状况，须要将实行以下措施：1）将施工用水存入水罐，在水中加入纯碱，加速粘土颗粒分散,提高水的PH值;2）依据事先确定好的泥浆配比用一级膨润土加上泥浆添加剂，配出合乎要求的泥浆。3）依据不同的地质条件，和不同的施工工序,确定加入不
5、同的添加剂。4）为了确保泥浆的性能，使膨润土有足够的水化时间，在用量不能变更的状况下，将实行增加泥浆储存罐的数量。5）废泥浆的处理：在焊接场地挖一个废浆收集池，收集废泥浆，经沉淀之后处理；在钻机场地也挖一个的泥浆回收池，泥浆经过回收池沉淀后，再经过泥浆回收系统回收；回收不了的泥浆排送到指定的地方。2泥浆在各个施工阶段的配制方法：这些泥浆配制方窠都是针对一般土质得出的，若地质条件变更，其配制方案也随之变更：1）钻导向孔阶段要求尽可能将孔内的物质携带出孔外，同时维持孔壁稳定较长的时间，保持孔内泥浆面,削减阻力,其基本配方是：7-8%预水化膨润土+0.2-0.4%增加剂+0.3%降滤失剂+0.2%固
6、体润滑剂。两端砂层加0.2%单项压力封闭剂2）预扩孔阶段要求泥浆肯定的动切力和良好的流淌性,提高泥浆携带实力，其基本配方为：7-8%预水化钠基膨润土+0.2-0.4%提粘剂+0.2%降滤失剂+0.2-0.3%泥浆流变剂。3）扩孔回拖阶段要求泥浆具有很好的护壁、携带实力；同时还有很好的润滑实力,削减摩阻；其基本配方如下：7-8%预水化钠基膨润土+0.2-0.3%提粘剂+0.3%降滤失剂+0.4-0.6%的润滑剂（RT-988）+0.2-0.3%泥浆流变剂。3泥浆排放施工时废浆的排放必需符合文明施工要求，采纳泥浆排放车，随时处理施工中产生的泥浆。7劳动力组织人员数量及工种支配如表2。表2现场施工人员需求表（每台钻机配备）岗位职责人数项目经理负责整个项目的施工质量、进度、平安的限制1人技术员负责整个项目的控向等技术操作、资料管理工作2人施工队长负责全班施工，协调各工序间操作1人施工副队长协助队长负责全班施工，协调各工序间操作1人质检员负责工程质量检查1人平安员负责施工平安I人吊机操作手操作钻机吊车施工2人驾驶员负责卡车和面包车的驾驶工作2人泥浆工负责泥浆配制4人挖机操作员操作挖机2人机械、电工负责修理使机械正常运转1人技工协助施工6人后勤负责后勤保隙1人8主要机具设备主要机具设备如表3：表3主要札1.
