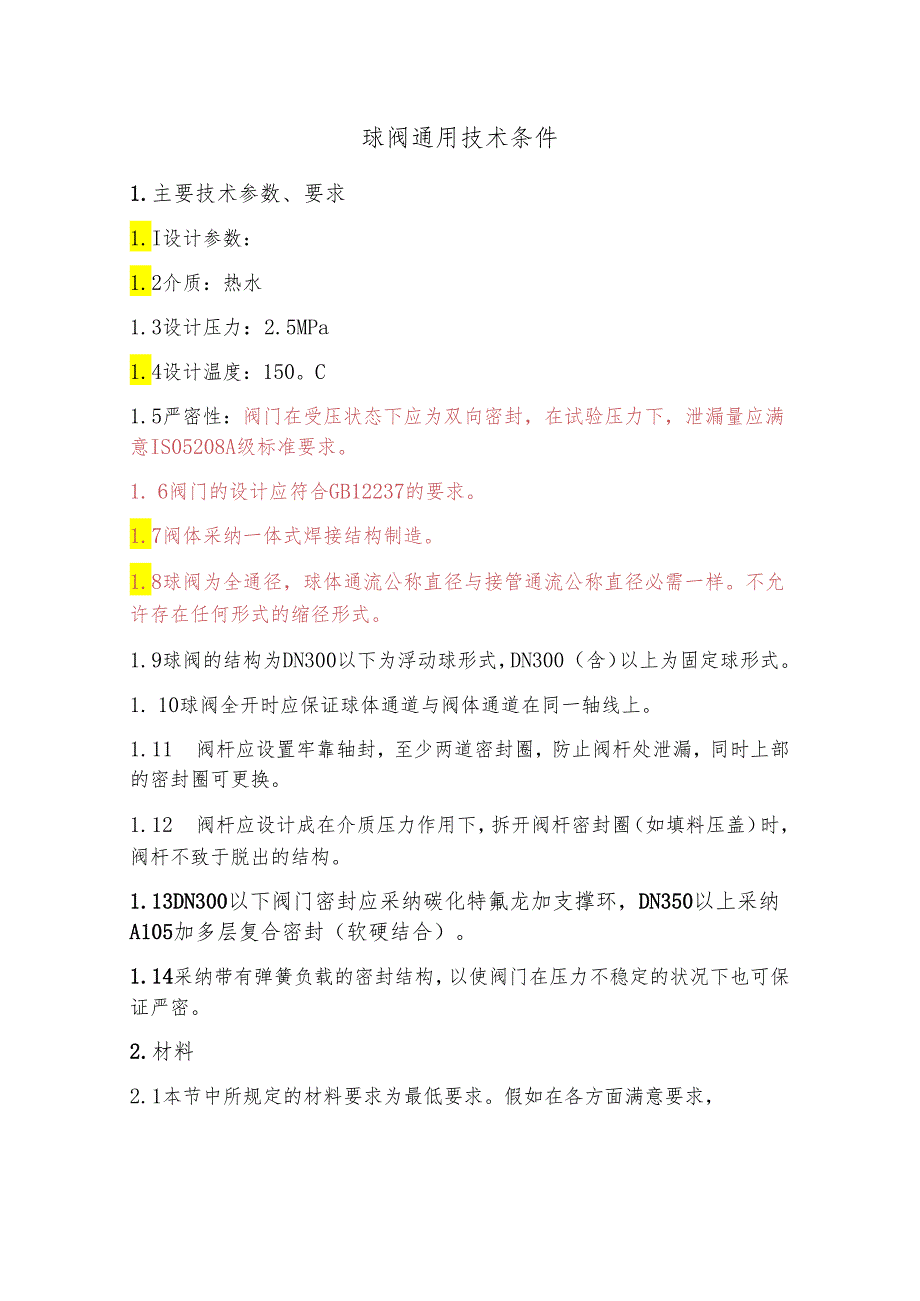

4、球阀通用技术条件.docx_第1页
第1页 / 共5页

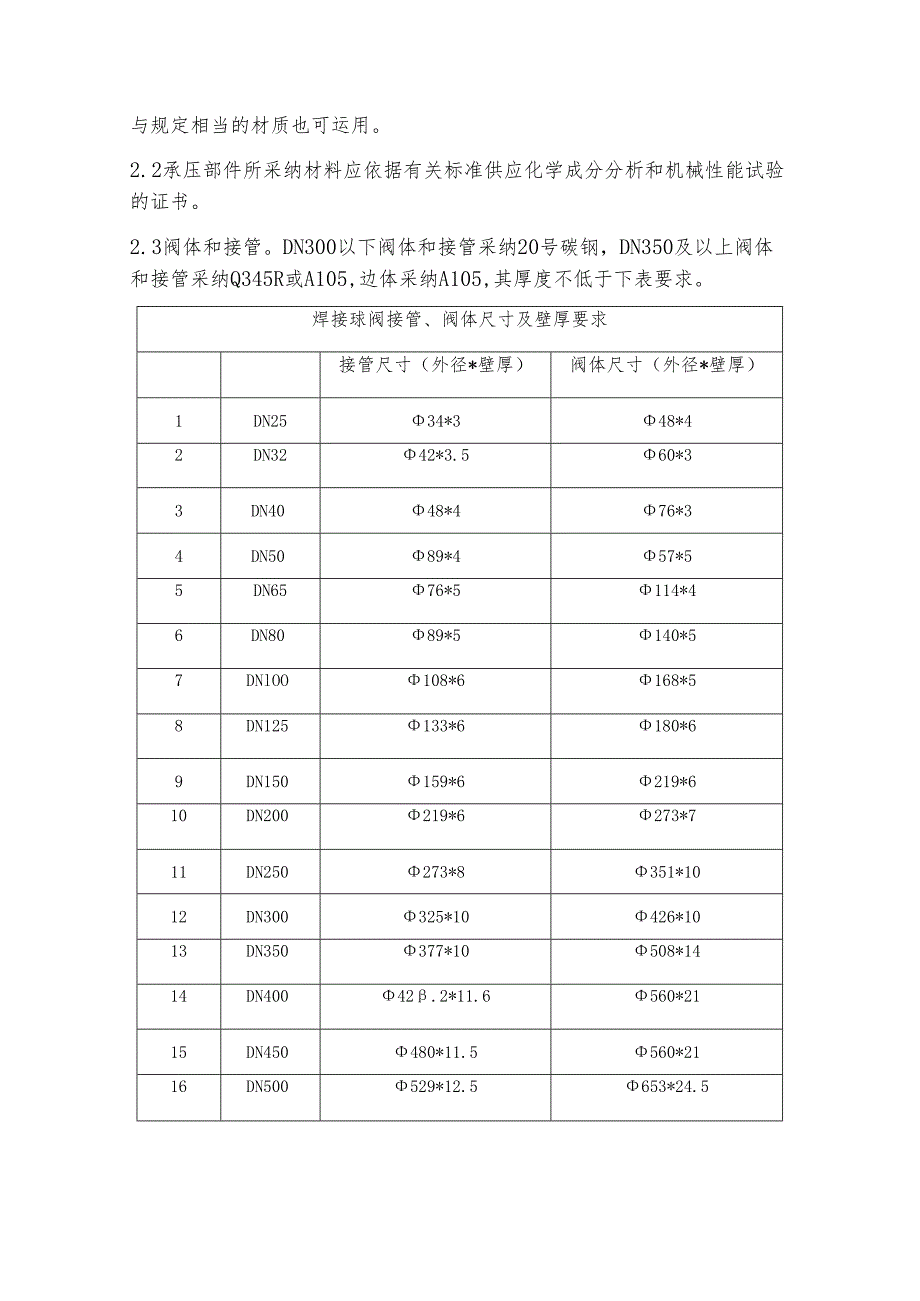

4、球阀通用技术条件.docx_第2页
第2页 / 共5页

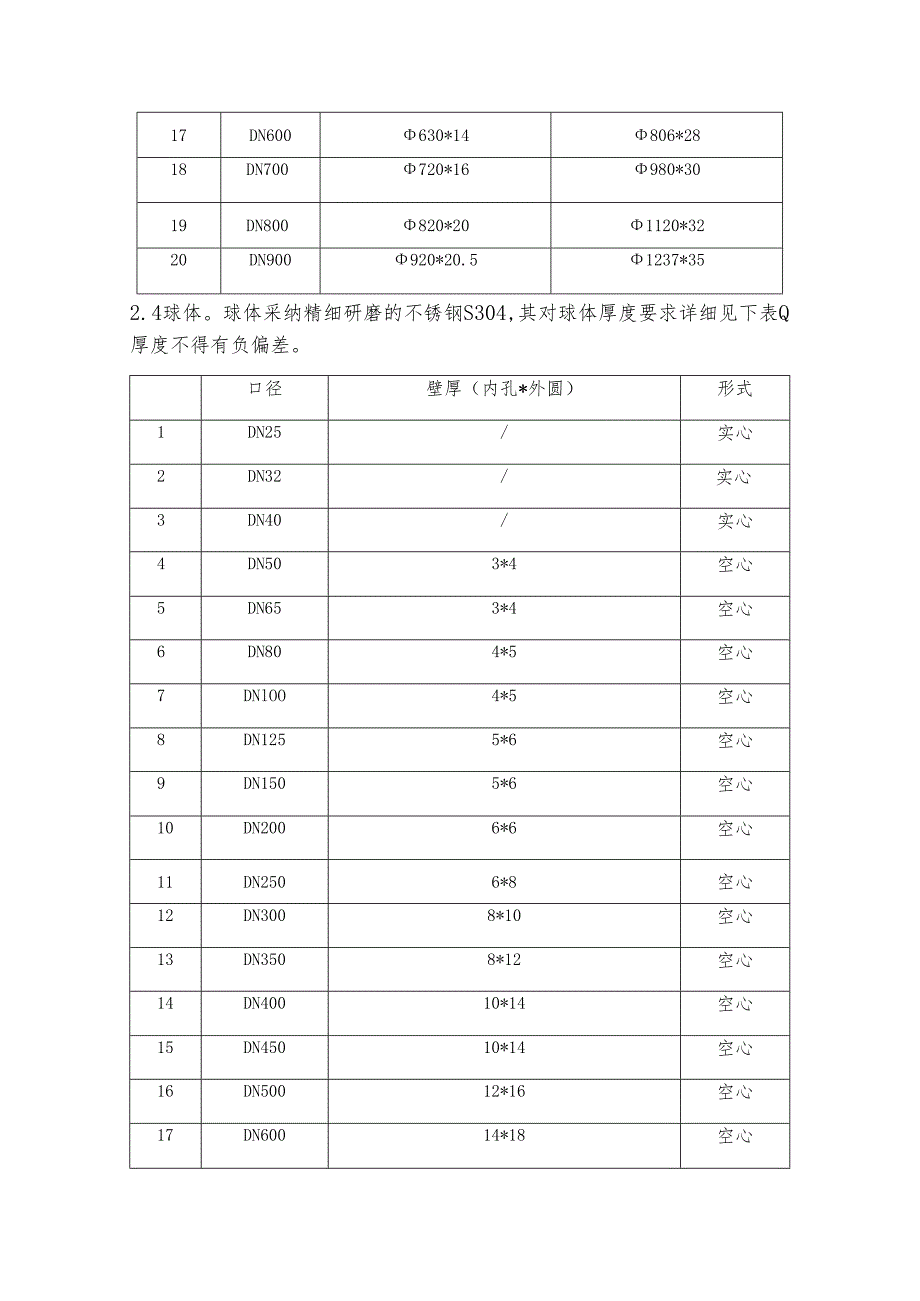

4、球阀通用技术条件.docx_第3页
第3页 / 共5页
4、球阀通用技术条件.docx_第4页
第4页 / 共5页
4、球阀通用技术条件.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《4、球阀通用技术条件.docx》由会员分享,可在线阅读,更多相关《4、球阀通用技术条件.docx(5页珍藏版)》请在第壹文秘上搜索。

1、球阀通用技术条件1.主要技术参数、要求1.I设计参数:1.2介质:热水1.3设计压力:2.5MPa1.4设计温度:150。C1.5严密性:阀门在受压状态下应为双向密封,在试验压力下,泄漏量应满意IS05208A级标准要求。1. 6阀门的设计应符合GB12237的要求。1.7阀体采纳一体式焊接结构制造。1.8球阀为全通径,球体通流公称直径与接管通流公称直径必需一样。不允许存在任何形式的缩径形式。1.9球阀的结构为DN300以下为浮动球形式,DN300(含)以上为固定球形式。1. 10球阀全开时应保证球体通道与阀体通道在同一轴线上。1.11 阀杆应设置牢靠轴封,至少两道密封圈,防止阀杆处泄漏,同时

2、上部的密封圈可更换。1.12 阀杆应设计成在介质压力作用下,拆开阀杆密封圈(如填料压盖)时,阀杆不致于脱出的结构。1.13DN300以下阀门密封应采纳碳化特氟龙加支撑环,DN350以上采纳A105加多层复合密封(软硬结合)。1.14采纳带有弹簧负载的密封结构,以使阀门在压力不稳定的状况下也可保证严密。2.材料2.1本节中所规定的材料要求为最低要求。假如在各方面满意要求,与规定相当的材质也可运用。2.2承压部件所采纳材料应依据有关标准供应化学成分分析和机械性能试验的证书。2.3阀体和接管。DN300以下阀体和接管采纳20号碳钢,DN350及以上阀体和接管采纳Q345R或A105,边体采纳A105

3、,其厚度不低于下表要求。焊接球阀接管、阀体尺寸及壁厚要求接管尺寸(外径*壁厚)阀体尺寸(外径*壁厚)1DN2534*348*42DN3242*3.560*33DN4048*476*34DN5089*457*55DN6576*5114*46DN8089*5140*57DNlOO108*6168*58DN125133*6180*69DN150159*6219*610DN200219*6273*711DN250273*8351*1012DN300325*10426*1013DN350377*10508*1414DN40042.2*11.6560*2115DN450480*11.5560*2116DN

4、500529*12.5653*24.517DN600630*14806*2818DN700720*16980*3019DN800820*201120*3220DN900920*20.51237*352.4球体。球体采纳精细研磨的不锈钢S304,其对球体厚度要求详细见下表Q厚度不得有负偏差。口径壁厚(内孔*外圆)形式1DN25/实心2DN32/实心3DN40/实心4DN503*4空心5DN653*4空心6DN804*5空心7DNlOO4*5空心8DN1255*6空心9DN1505*6空心10DN2006*6空心11DN2506*8空心12DN3008*10空心13DN3508*12空心14DN4

5、0010*14空心15DN45010*14空心16DN50012*16空心17DN60014*18空心18DN70014*20空心19DN80016*22空心2.5阀杆采纳耐磨不锈钢S420o2 .6DN150以下操作手柄采纳镀锲表面加注塑手柄套,DN200以上蜗轮采纳铸钢免维护蜗轮,防水等级不低于IP65o3 .7主要密封材料(阀体与球体的接触面)为PTFE+25%碳纤维,建议运用日本大金PTFE和俄罗斯碳纤维,0型圈密封应采纳美国杜邦公司的氟橡胶。A105锻钢阀座必需经过热处理工艺。3 .与管道连接3.1 阀门与管道为焊接连接。阀门焊接端应做坡口,DN350以上接管采纳内外双坡口并清除毛刺

6、,保证与所连接的管道在现场能够焊接,并供应焊接方案说明。3.2 阀门与管道为法兰连接。阀门两端的法兰面应当保持水平,法兰面应留有水线,法兰结构长度差应限制在3MM内,订货时应确定法兰压力等级PN16或PN25。4 .操作4.1 球阀应用手轮或手柄操作。当面对手轮或手柄时,顺时针转动为关。DN150以下阀门阀杆上部要刻有开启指示线,并于阀杆定位销方向保持一样。手轮上应表示开关方向的标记。4.2 带手柄的球阀在开启的位置时,手柄应与球体通道平行。4. 3手柄或手轮应安装坚固,并在须要时可便利拆卸或更换。全部球阀都应有全开和全关的限位机构。5. 4为保障现场操作便利及牢靠性,出厂应检测阀门扭矩,扭矩

7、不得高于下表要求。阀门扭矩(Nnl)型号关开1DN509.8122DN6525353DN8029164DNlOO34555DN12525456DN15068617DN2009.611.68DN25023259DN3002725.810DN350182011DN400182612DN500182613DN600132014DN700142015DN80017265.试验要求:5.1压力试验:全部的阀门都必需依据标准要求进行气、水压试验,壳体试验压力为阀门设计1.5倍的公称压力,密封试验压力为阀门设计1.1倍的公称压力。6. 2密封试验:全部的阀门都必需依据标准要求在关闭位置进行密封检测,依据IS05208A标准进行双方向检测,1.1倍工作压力进行水压测试,双向零泄漏。5.3性能试验:每个阀门都应进行性能试验。试验测试设备必需能模拟阀门的负荷。试验进行两个操作循环,每个操作循环为阀门从完全关闭到完全开启,然后从完全开启到完全关闭。
