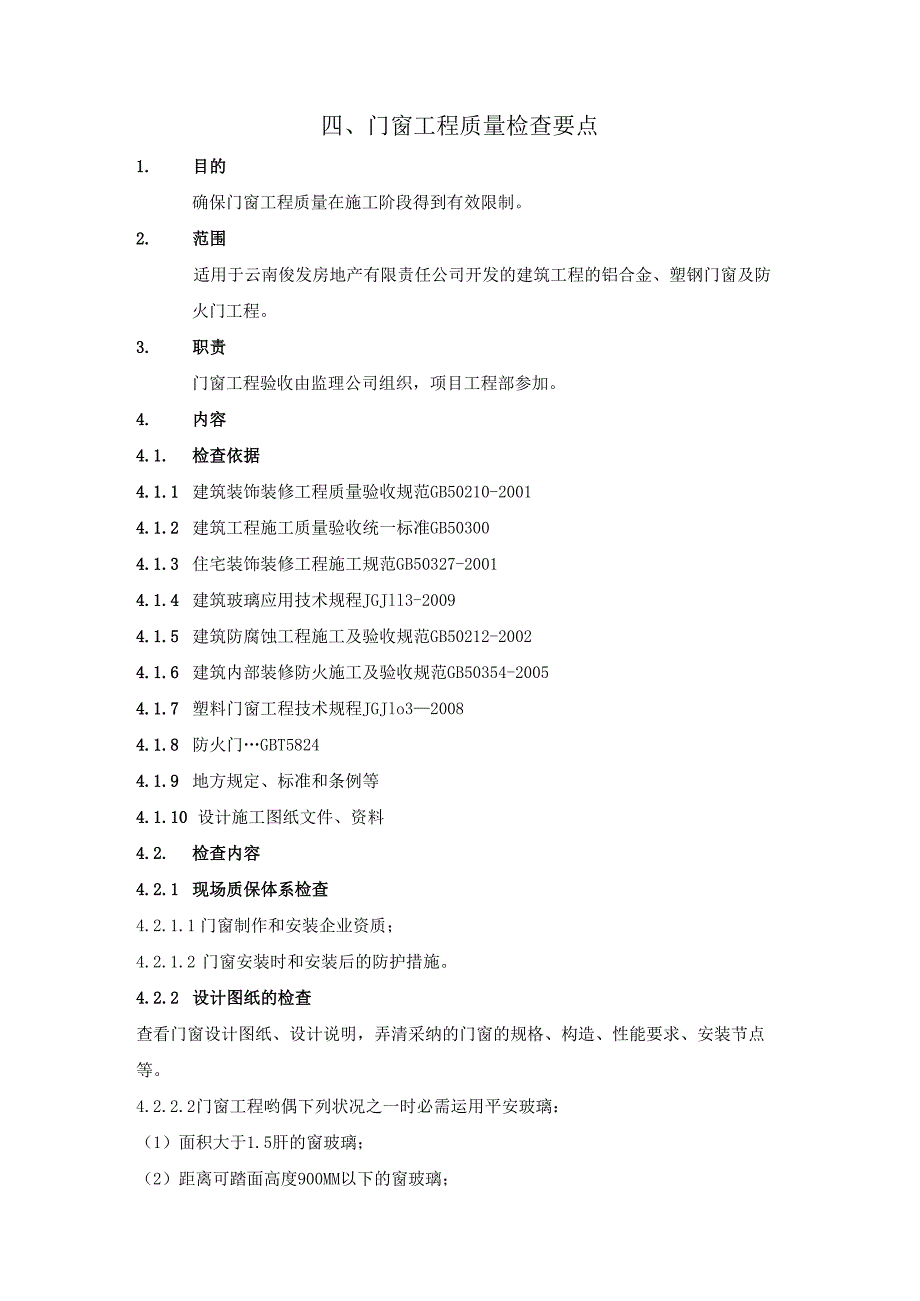

1、四、门窗工程质量检查要点1. 目的确保门窗工程质量在施工阶段得到有效限制。2. 范围适用于云南俊发房地产有限责任公司开发的建筑工程的铝合金、塑钢门窗及防火门工程。3. 职责门窗工程验收由监理公司组织,项目工程部参加。4. 内容4.1. 检查依据4.1.1 建筑装饰装修工程质量验收规范GB50210-20014.1.2 建筑工程施工质量验收统一标准GB503004.1.3 住宅装饰装修工程施工规范GB50327-20014.1.4 建筑玻璃应用技术规程JGJll3-20094.1.5 建筑防腐蚀工程施工及验收规范GB50212-20024.1.6 建筑内部装修防火施工及验收规范GB50354-2
2、0054.1.7 塑料门窗工程技术规程JGJlo320084.1.8 防火门GBT58244.1.9 地方规定、标准和条例等4.1.10 设计施工图纸文件、资料4.2. 检查内容4.2.1 现场质保体系检查4.2.1.1 门窗制作和安装企业资质;4.2.1.2 门窗安装时和安装后的防护措施。4.2.2 设计图纸的检查查看门窗设计图纸、设计说明,弄清采纳的门窗的规格、构造、性能要求、安装节点等。4.2.2.2门窗工程哟偶下列状况之一时必需运用平安玻璃:(1)面积大于1.5肝的窗玻璃;(2)距离可踏面高度900MM以下的窗玻璃;(3)与水平面夹角不大于75度倾斜窗、采光顶灯在内的顶棚;(4)7层及
3、7层以上建筑外开窗。4.2.3质保资料检查4.2.3.1 门窗产品的准用证、出厂合格证及相关材料的合格证;4.2.3.2 铝合金和塑钢门窗三性检测报告;423.3门窗外观检验记录;4.2.3.4铝合金和塑钢门窗安装隐藏验收记录:1.1.1 .4.1连接件材料、间距、固定方式;1.1.2 填充材料和填充质量;1.1.3 注胶方式和注胶质量;1.1.4 铝合金和塑钢门窗喷淋试验记录;1.1.5 防火门窗安装隐藏验收记录。4.2.4门窗工程实物检查4.2.4.1 门窗材料及产品4.2.4.4.1 铝型材厚度和表面处理;4.2.4.4.2 五金附件的材质和装配质量;4.2.4.4.3 条、毛刷条、密封
4、胶及玻璃的材质和装配质量。424.2安装质量4.2.4.2.1 连接件材料、间距、固定方式;4.2.4.2.2 门框与结构间填充材料和填充质量;4.2.4.2.3 金和塑钢门窗的注胶方式和注胶质量。4.3.检查要点通过选择经济合理的门窗型材、配件和节点密封形式,通过防排结合,保证铝合金和塑钢门窗的平安和防水实力,保证防火门防火性能的牢靠耐久性。4.3.1 事前限制要点:4.3.1.1 在招标文件和合同中明确防火门窗的防火等级、主要材质、银链和闭门器等配件技术性能要求;明确铝合金和塑钢门窗的部分关键技术性能要求。铝合金和塑钢门窗方面要求例如:4.3.1.1.1 框料型材品牌型号、门窗壁厚、加强金

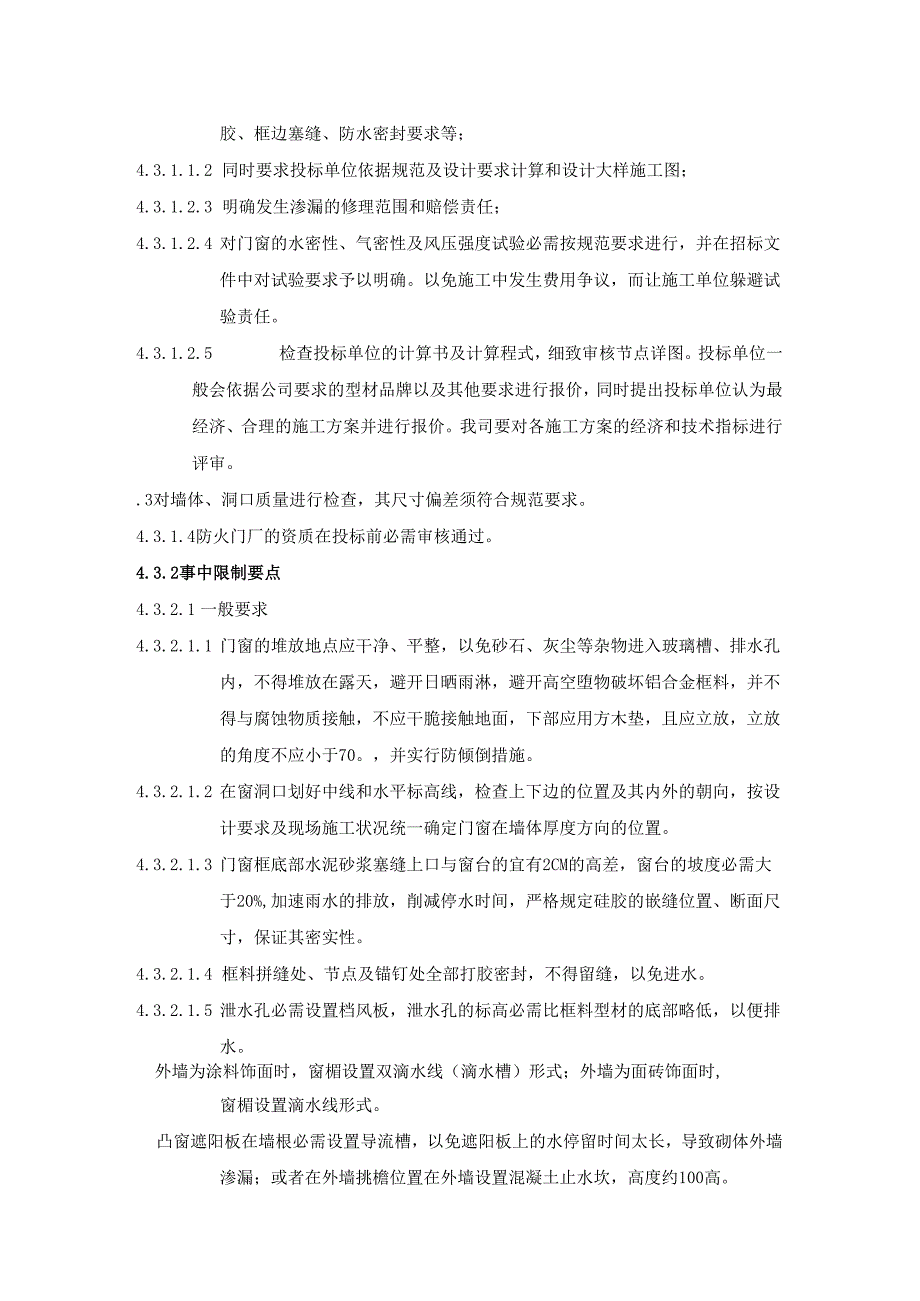

5、属的规格和形式、玻璃厚度、胶条规格及密封形式、密封胶品牌及密封范围、钱链、门锁、滑轮、执手、钾钉打胶、框边塞缝、防水密封要求等;4.3.1.1.2 同时要求投标单位依据规范及设计要求计算和设计大样施工图;4.3.1.2.3 明确发生渗漏的修理范围和赔偿责任;4.3.1.2.4 对门窗的水密性、气密性及风压强度试验必需按规范要求进行,并在招标文件中对试验要求予以明确。以免施工中发生费用争议,而让施工单位躲避试验责任。4.3.1.2.5 检查投标单位的计算书及计算程式,细致审核节点详图。投标单位一般会依据公司要求的型材品牌以及其他要求进行报价,同时提出投标单位认为最经济、合理的施工方案并进行报价。
6、我司要对各施工方案的经济和技术指标进行评审。.3对墙体、洞口质量进行检查,其尺寸偏差须符合规范要求。4.3.1.4防火门厂的资质在投标前必需审核通过。4.3.2事中限制要点4.3.2.1 一般要求4.3.2.1.1 门窗的堆放地点应干净、平整,以免砂石、灰尘等杂物进入玻璃槽、排水孔内,不得堆放在露天,避开日晒雨淋,避开高空堕物破坏铝合金框料,并不得与腐蚀物质接触,不应干脆接触地面,下部应用方木垫,且应立放,立放的角度不应小于70。,并实行防倾倒措施。4.3.2.1.2 在窗洞口划好中线和水平标高线,检查上下边的位置及其内外的朝向,按设计要求及现场施工状况统一确定门窗在墙体厚度方向的位置。4.3
7、.2.1.3 门窗框底部水泥砂浆塞缝上口与窗台的宜有2CM的高差,窗台的坡度必需大于20%,加速雨水的排放,削减停水时间,严格规定硅胶的嵌缝位置、断面尺寸,保证其密实性。4.3.2.1.4 框料拼缝处、节点及锚钉处全部打胶密封,不得留缝,以免进水。4.3.2.1.5 泄水孔必需设置档风板,泄水孔的标高必需比框料型材的底部略低,以便排水。外墙为涂料饰面时,窗楣设置双滴水线(滴水槽)形式;外墙为面砖饰面时,窗楣设置滴水线形式。凸窗遮阳板在墙根必需设置导流槽,以免遮阳板上的水停留时间太长,导致砌体外墙渗漏;或者在外墙挑檐位置在外墙设置混凝土止水坎,高度约100高。对于同一类型的门窗及其相邻的上下、左
8、右,洞口应保持通线,洞口应横平竖直,洞的允许偏差应在规范允许范围内。门窗安装后的成品爱护非常重要:门窗在安装过程中及验收前,实行牢靠的爱护措施不得污损。严禁在门窗框上、扇上安装脚手架,悬挂重物。外脚手架不得顶压在门窗框上,并严禁蹬踩窗框、窗扇或窗撑。应防止利器划伤门窗表面;应防止电、热和焊花烧伤或烫伤面层。门窗框的上槛及两侧用胶带纸、薄膜爱护好,下槛用九夹板制成马蹄形盖板爱护。主要通道、施工电梯口的门框要合理支配施工时间,尽可能后装。已安装的门窗框洞口不得作为运料通道。432.2铝合金门窗安装1.1.1 .2.1铝合金门窗的设计和安装,应由有资质的设计和施工企业担当,重要部位应供应设计大样图,
9、同时施工图纸必需盖有设计单位的出图专用章。1.1.2 .2.2铝合金窗产品应具备抗风压、空气渗透、雨水渗漏三项基本物理性能的检测报告(标准窗可由厂家供应的两年一次的型式检验报告,非标窗应供应专用检测报告),性能指标必需符合设计及相关标准的要求。1.1.3 铝合金门窗产品进场后应进行检验,并做好检验记录,对门窗固定节点等隐藏部位,监理应进行验收,并办理签证。1.1.4 工程项目有代表性的各类外门窗安装后应进行喷淋试验,做好试验记录,并经监理工程师签证,每种类型不少于三橙。1.1.5 铝合金门窗产品及材料应符合以下要求:1.1.5.1 铝合金门窗型材质量应符合铝合金建筑型材GB5237和铝及铝合金
10、加工产品的化学成分GB3190的规定。一般状况下,窗的铝型材壁厚不小于1.2mm,门的铝型材壁厚不应小于2.0mm。4.322.5.2铝合金门窗料表面阳极氧化膜质量符合技术标准的规定,应达到AAK)级以上(平均厚度不少于10m)o43225.3公共出入口处的铝合金门必需采纳平安玻璃。4.3.2.254五金附件的质量应符合国家或相应标准的规定,露面的零件应采纳不锈钢或经镀锌处理。432.255橡胶条、毛刷条、密封胶以及玻璃等的质量应符合国家或相关标准的规定。4.3.225.6铝合金窗框下槛应开设泄水孔,其位置和数量应保证雨天下槛排水通畅不积水。432.257铝合金门窗框侧边不准随意钻孔。孔洞应用
11、铜帽或塑料帽覆盖,并在洞口处用密封胶密封,铝合金门窗型材拼接处、紧团螺栓孔处也应用密封胶密封。43.2.2.6铝合金门窗安装应符合以下要求:4.322.6.1门窗框安装必需坚固、预埋件和连接件应是不锈钢件或经防锈处理金属件,连接件厚度不小于1.5mm,宽度不小于25mm。连接件应两端均伸出铝框予以内外锚固,混凝土剪力墙可采纳射钉或膨胀螺栓固定;建筑外门窗的安装必需坚固牢靠,在砖砌体上安装时,严禁施工射钉固定。砖砌墙体可采纳预埋混凝土块采纳射钉或膨胀螺栓固定,固定点的位置为框边角18Omm处设一点,然后以此点为起始,间距不大于500mm,其他墙体的固定方式应符合相应的标准。432.2.6.2 门
12、窗平面位置、标高、开启方向必需符合设计要求。432.2.6.3 门窗框安装固定后,框与墙体间隙应匀称,填充材料饱满密实。填充料应符合弹性连接设计要求,如设计未规定时,应采纳PU聚氢酯发泡材料、矿棉、玻璃棉毡条等软质保温材料分层填塞缝隙,外表面留5-8mm深的槽口填嵌防水密封胶。严禁粉刷砂浆干脆接触铝合金框,外墙的铝合金门窗框与墙体连接处应双面打胶。432.2.6.4 或竖向组合门窗的组合构件应实行套插搭接形成曲面组合,搭接长度宜为IOmm,并用密封膏密封。432.2.6.5 玻璃和面积大于0.65m2的单面平安玻璃安装时,应在门、窗扇四边槽内设玻璃垫块。玻璃入槽后,用通长镶锯条固定,入槽深度不
13、小于6mm,玻璃安装时的朝向应符合设计要求。432.2.6.6 平开门窗的安装:门窗扇钱链与门窗框连接部位装配应坚固,缝隙应不大于2mmo门窗框、扇四周搭接宽度应匀称,允许偏差不大于1mm。门窗装配后,不应有阻碍启闭的下垂、翘曲或扭曲变形。432.2.6.7 推拉门窗安装门窗框、扇协作严密,间隙匀称,其扇与框搭接宽度允许偏差不大于Imm,顶部限位装置应调整到窗扇抬高时不脱轨,推拉必需轻巧敏捷,无卡阻现象,扇面积W1.5m2时用小于40N的力进行启闭,1.5m2时用小于60N的力进行启闭。推拉门窗扇必需有防脱落措施,扇与框的搭接量应符合设计要求。4.3.2.268弹簧门安装:严格限制地弹簧安装的
14、轴孔中心线,必需在同始终线上,并与门扇底面垂直。门扇垂直应在门橙的中心线,垂直平行偏差不大于1.5mm。门扇关闭时,其对口缝和扇与框的缝隙应匀称,应限制在24mm。门扇与地面的间隙在开启范围内,如无特别要求时,应为2-7mm0双扇门关闭时,应在同一垂直平面内,其平整度不大于2mm。启闭门窗的力矩不大于5ON/m(近似IOkg/m)0门扇关闭速度相宜,应在315S之间,开启为90030的角度,地弹簧定位精确牢靠。432.2.6.9 门窗安装时,执手、撑挡、插销、门窗等五金配件应定位精确、齐全、安装坚固,运用敏捷牢靠。玻璃密封条镶嵌紧密,平整服贴,不得有卷边、脱槽、断头、扭曲、缺角现象。门窗框周边
15、所注的防水密封胶应连续、饱满、光滑,形成匀称直线,不得有气泡、气孔。432.2.6.10 铝合金门窗安装时,应留意产品爱护,窗槛严禁搁置脚手板,校正严禁用金属锤敲击,以防其击伤或变形,爱护膜应待安装完成和无污染后才能清除。432.2.6.11 11高层建筑外墙铝合金窗安装应按设计要求,并做到有牢靠的防雷接地。4.323塑料门窗安装-4.3.2.1.4的要求。432.3.2塑料门窗产品及材料应符合以下要求:432.3.2.1 门窗采纳的异型材、密封条等原材料应符合现行的国家标准门窗框用硬聚氯乙烯型材GB8814和塑料门窗用密封条GB12002的有关规定。43232.2门窗采纳的紧固件、五金件、增加型钢及金属衬板固定片等应符合下列要求:.432.3.2.2.1紧固件、五金件、增加型钢及金属衬板等,除不锈钢外,其表面均应经耐腐蚀镀膜处理;采纳热镀锌的低碳钢增加型材、紧固件,其镀膜厚度应不小于12Umo4.323.2.2.2增加型钢材质应符合GB716碳素结构钢冷轧钢带的规定,壁厚应不小于1.2mmo4.3.23223五金件型号、规格、性能均应符合国家现行标准的有关规定,滑撑钱链不得运用铝合金材料。43232.2.4固定片材质应采纳Q235A冷轧钢板,表面应进行镀锌处理,厚度不小于1.5mm宽度不小于15mm04.3.
