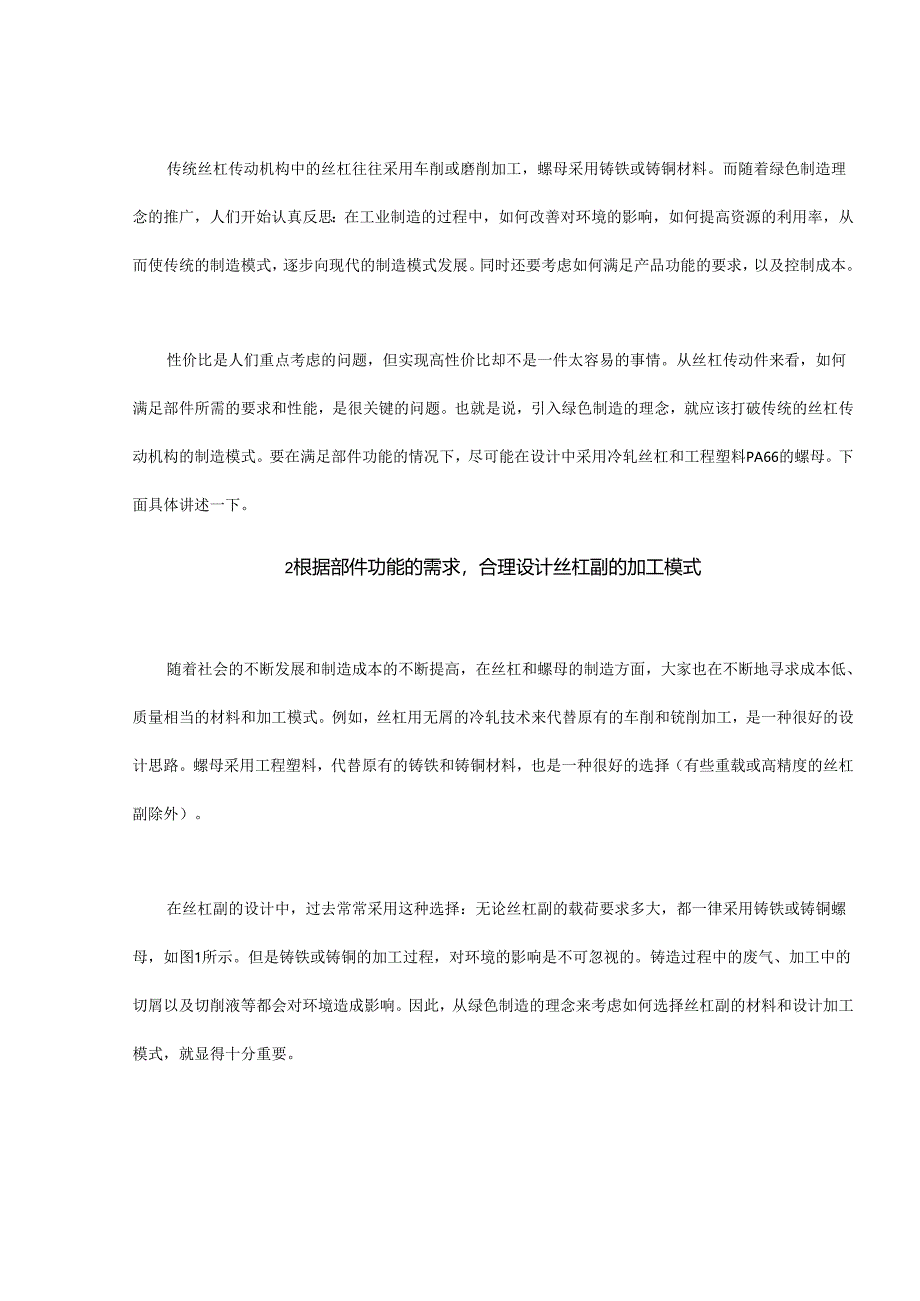

1、传统丝杠传动机构中的丝杠往往采用车削或磨削加工,螺母采用铸铁或铸铜材料。而随着绿色制造理念的推广,人们开始认真反思:在工业制造的过程中,如何改善对环境的影响,如何提高资源的利用率,从而使传统的制造模式,逐步向现代的制造模式发展。同时还要考虑如何满足产品功能的要求,以及控制成本。性价比是人们重点考虑的问题,但实现高性价比却不是一件太容易的事情。从丝杠传动件来看,如何满足部件所需的要求和性能,是很关键的问题。也就是说,引入绿色制造的理念,就应该打破传统的丝杠传动机构的制造模式。要在满足部件功能的情况下,尽可能在设计中采用冷轧丝杠和工程塑料PA66的螺母。下面具体讲述一下。2根据部件功能的需求,合理

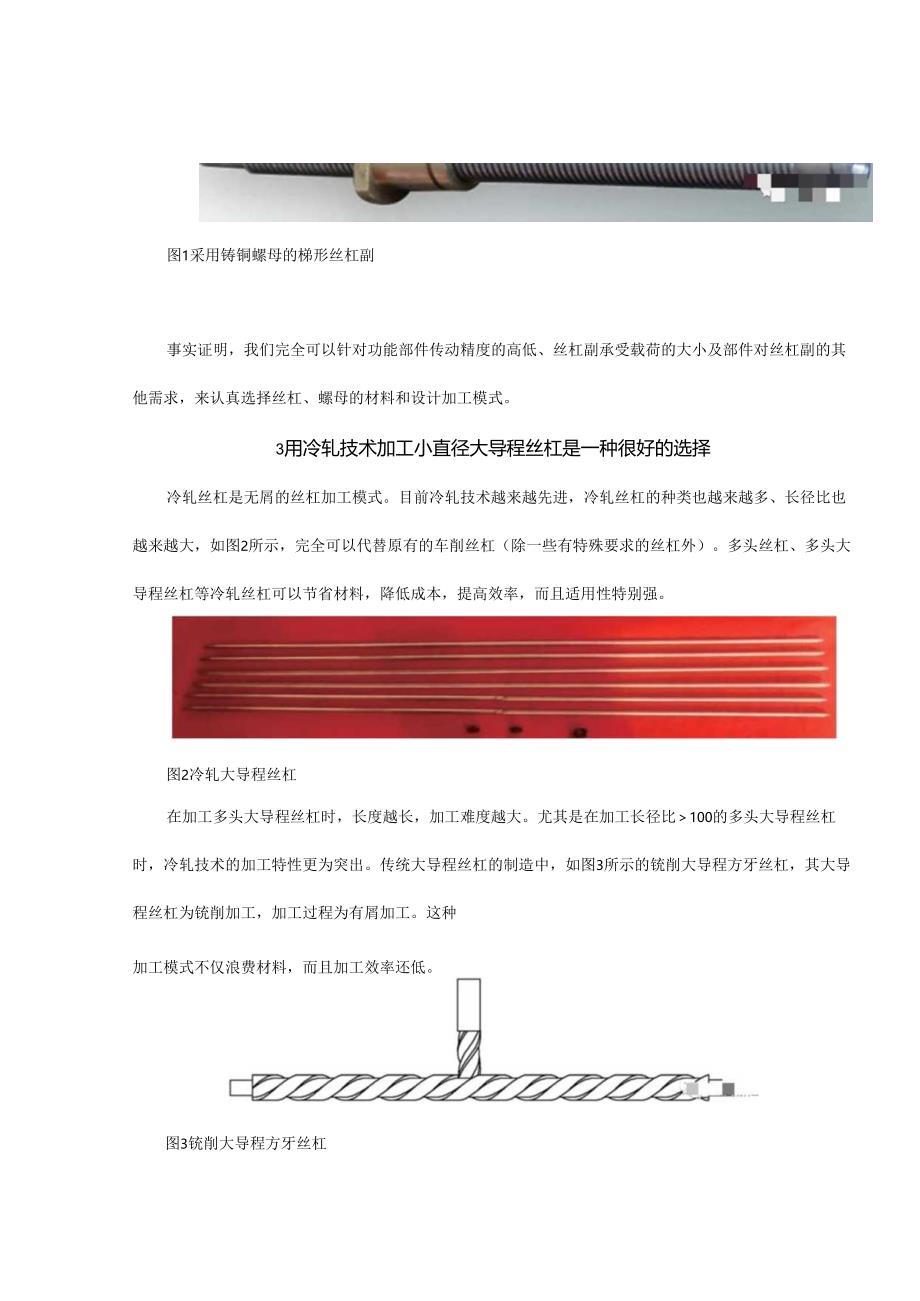

2、设计丝杠副的加工模式随着社会的不断发展和制造成本的不断提高,在丝杠和螺母的制造方面,大家也在不断地寻求成本低、质量相当的材料和加工模式。例如,丝杠用无屑的冷轧技术来代替原有的车削和铳削加工,是一种很好的设计思路。螺母采用工程塑料,代替原有的铸铁和铸铜材料,也是一种很好的选择(有些重载或高精度的丝杠副除外)。在丝杠副的设计中,过去常常采用这种选择:无论丝杠副的载荷要求多大,都一律采用铸铁或铸铜螺母,如图1所示。但是铸铁或铸铜的加工过程,对环境的影响是不可忽视的。铸造过程中的废气、加工中的切屑以及切削液等都会对环境造成影响。因此,从绿色制造的理念来考虑如何选择丝杠副的材料和设计加工模式,就显得十分
3、重要。图1采用铸铜螺母的梯形丝杠副事实证明,我们完全可以针对功能部件传动精度的高低、丝杠副承受载荷的大小及部件对丝杠副的其他需求,来认真选择丝杠、螺母的材料和设计加工模式。3用冷轧技术加工小直径大导程丝杠是一种很好的选择冷轧丝杠是无屑的丝杠加工模式。目前冷轧技术越来越先进,冷轧丝杠的种类也越来越多、长径比也越来越大,如图2所示,完全可以代替原有的车削丝杠(除一些有特殊要求的丝杠外)。多头丝杠、多头大导程丝杠等冷轧丝杠可以节省材料,降低成本,提高效率,而且适用性特别强。图2冷轧大导程丝杠在加工多头大导程丝杠时,长度越长,加工难度越大。尤其是在加工长径比100的多头大导程丝杠时,冷轧技术的加工特性

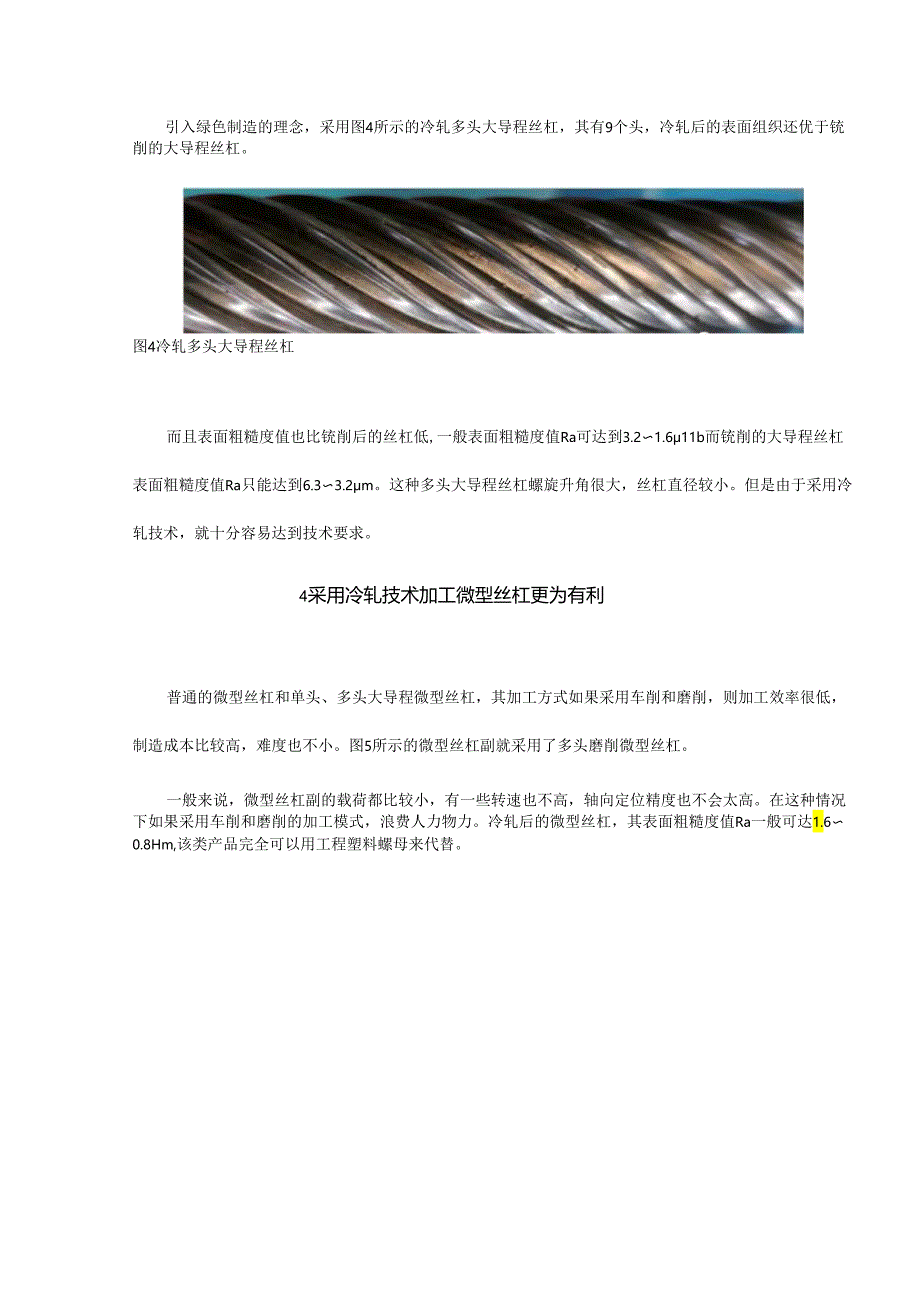

4、更为突出。传统大导程丝杠的制造中,如图3所示的铳削大导程方牙丝杠,其大导程丝杠为铳削加工,加工过程为有屑加工。这种加工模式不仅浪费材料,而且加工效率还低。图3铳削大导程方牙丝杠引入绿色制造的理念,采用图4所示的冷轧多头大导程丝杠,其有9个头,冷轧后的表面组织还优于铳削的大导程丝杠。图4冷轧多头大导程丝杠而且表面粗糙度值也比铳削后的丝杠低,一般表面粗糙度值Ra可达到3.21.611b而铳削的大导程丝杠表面粗糙度值Ra只能达到6.33.2m。这种多头大导程丝杠螺旋升角很大,丝杠直径较小。但是由于采用冷轧技术,就十分容易达到技术要求。4采用冷轧技术加工微型丝杠更为有利普通的微型丝杠和单头、多头大导程
5、微型丝杠,其加工方式如果采用车削和磨削,则加工效率很低,制造成本比较高,难度也不小。图5所示的微型丝杠副就采用了多头磨削微型丝杠。一般来说,微型丝杠副的载荷都比较小,有一些转速也不高,轴向定位精度也不会太高。在这种情况下如果采用车削和磨削的加工模式,浪费人力物力。冷轧后的微型丝杠,其表面粗糙度值Ra一般可达1.60.8Hm,该类产品完全可以用工程塑料螺母来代替。图5采用多头磨削微型丝杠的微型丝杠副对于公称直径为2050m11的梯形丝杠副,如果载荷不大,运行速度较慢,也完全可以采用此种加工模式。如果加工公称直径较小、要求转速较高且行程较长的丝杆副时,为了提高丝杠的耐磨性,丝杠的表面处理可以采用盐
6、浴硫碳氮共渗技术,其表面硬度550HV,渗层厚度为0.20.3mmO5采用工程塑料螺母有利于降低制造成本和提高资源效率工程塑料PA66现已广泛应用于机械、电子、化工及轨道交通等众多领域中,其特点是:具有可塑性、耐磨性、强度较高且耐冲击、耐油和耐腐蚀等。在较高的温度下,也能保持较高的强度和刚度,尤其是在自润滑方面,在丝杠传动机构中,更能够显示其独特性。因工程塑料螺母(见图6)采用注塑工艺,所以在制造过程中,螺母不仅较为容易满足单头或多头大导程的要求,也能满足微型螺母的需求。注塑成型的螺母,不需要再加工,从而降低了制造成本,提高了资源效率。图6工程塑料螺母对于载荷较小、精度要求不高且只用于传动的丝
7、杠,甚至定位精度要求不是很高的微型丝杠,螺母都可以采用工程塑料PA66等材质。由于螺母采用工程塑料,所以制造成本和难度大大降低,效率实现成倍提高,同时缩短了工期,提高了企业竞争力。而且螺母的互换性较强,也方便整机(设备)的后期维护。对于载荷不大、精度要求不高、公称直径在50mm以下的传动类丝杠,甚至重复定位要求不高的丝杠副来说,螺母完全可以采用工程塑料,如PA66或尼龙66的材质等。这种设计理念的推广应用也是加快推广绿色制造理念的一种措施。5试验案例工程塑料螺母在轨道交通中地铁门系统和交通安全门系统的传动领域应用已经较为普遍,但在其他领域应用还不多,例如:木工机械、化工机械、电工设备和仪器仪表
8、等行业。下一步要在这些领域中大力推广这种设计理念。笔者公司做过的地铁门系统中传动机构采用的冷轧多头大导程丝杠副,其丝杠为冷轧,螺母采用工程塑料PA660对1件左右旋9个头的冷轧大导程丝杠副进行试验,其每一侧的载荷为60kg,共计120kg。Imin往复“跑合”I1.5次,螺母“跑合”长度75OmnU在丝杠牙形表面粗糙度值Ra=I.6Um的情况下,其PA66大导程螺母“跑合”了150万次,仍然可以继续正常使用,丝杠两侧磨损也很小(见图7)。a)螺母b)丝杠图7“跑合”了150万次以后的多头冷轧丝杠副7结束语综上所述,绿色制造理念贯穿着整个机械制造行业。只要对功能部件的力学性能和功能需求有充分的了解,就可以大胆选用冷轧丝杠和工程塑料这种组合的丝杠副,来作为传动机构。这样可以大大降低成本,减弱对环境的影响,同时,还能够满足其部件的功能需求,尽量避免大材小用,功能过剩。
