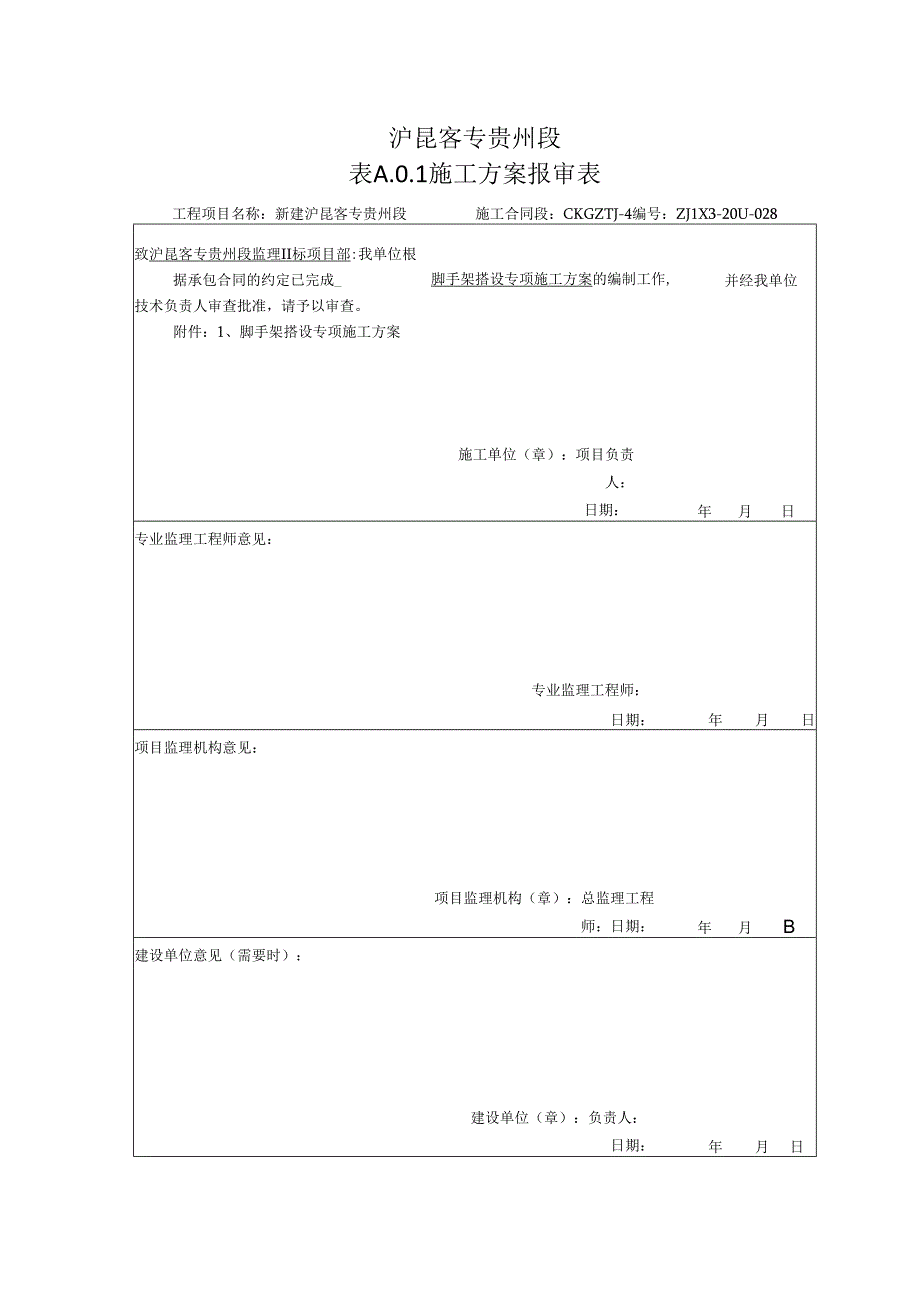

1、沪昆客专贵州段表A.0.1施工方案报审表工程项目名称：新建沪昆客专贵州段施工合同段：CKGZTJ-4编号：ZJ1X3-20U-028致沪昆客专贵州段监理II标项目部:我单位根据承包合同的约定已完成_技术负责人审查批准，请予以审查。附件：1、脚手架搭设专项施工方案脚手架搭设专项施工方案的编制工作,并经我单位施工单位（章）：项目负责人：日期：年月日专业监理工程师意见：专业监理工程师：日期：年月日项目监理机构意见：项目监理机构（章）：总监理工程师：日期：年月B建设单位意见（需要时）：建设单位（章）：负责人：日期：年月日中交第一公路工程局有限公司CHINAFIRSTHIGHWAfENGINEERING

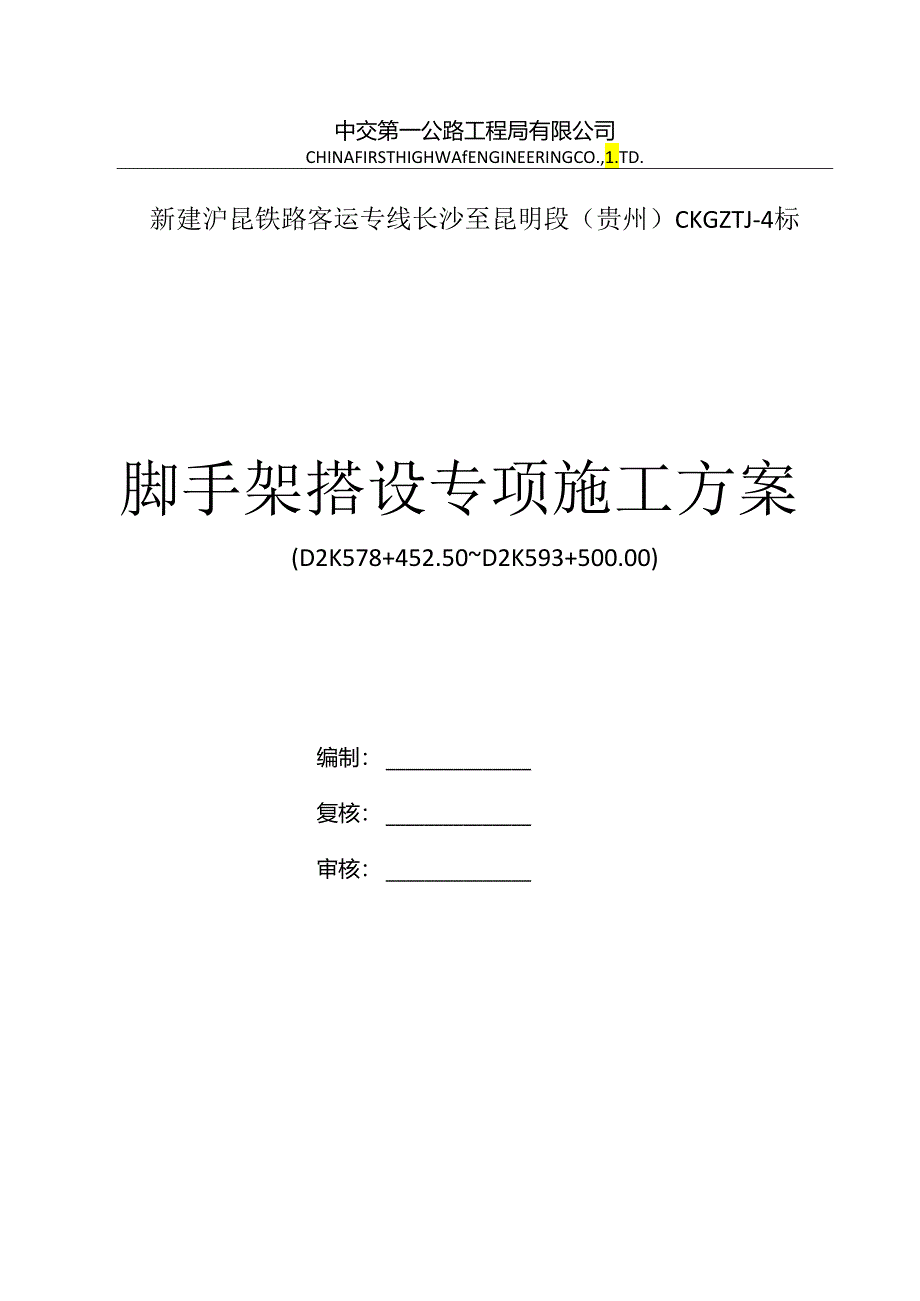

2、CO.,1.TD.新建沪昆铁路客运专线长沙至昆明段（贵州）CKGZTJ-4标脚手架搭设专项施工方案(D2K578+452.50D2K593+500.00)编制：复核：审核：中交第一公路工程局有限公司沪昆客专贵州段工程指挥部目录一、编制依据、范围及原则-1-1.1 编制依据-1-1.2 编制范围-1-1.3 编制原则-1-二、工程概况-2-三、脚手架方窠选择-3-四、脚手架材料选择-4-五、施工流程及方案-5-5.1 工艺流程-5-5.2 施工方案-5-5.2.1 地基处理-5-5.2.2 排水设置-5-5.2.3 立杆设置-5-5.2.4 大横杆、小横杆设置-7-5.2.5 剪刀撑-8-5.2
3、.6 竹跳板铺设-8-5.2.7 斜道-8-5.2.8 防护设施-9-六、脚手架的检查与验收-10-七、脚手架安全技术措施-11-7.1 技术保证措施-11-7.2 质量保障措施-11-7.3 安全保证措施-12-八、脚手架拆除安全技术措施.-14-九、脚手架计算书-15-9.1 参数信息-15-9.1.1 脚手架参数-15-9.1.2 活荷载参数-15-9.1.3 风荷载参数-15-9.1.4 静荷载参数-16-9.1.5 地基参数-16-9.2 小横杆的计算-16-9.2.1 荷载值计算-16-9.2.2 受力验算-17-9.2.3 挠度验算-17-9.3 大横杆的计算-18-9.3.1

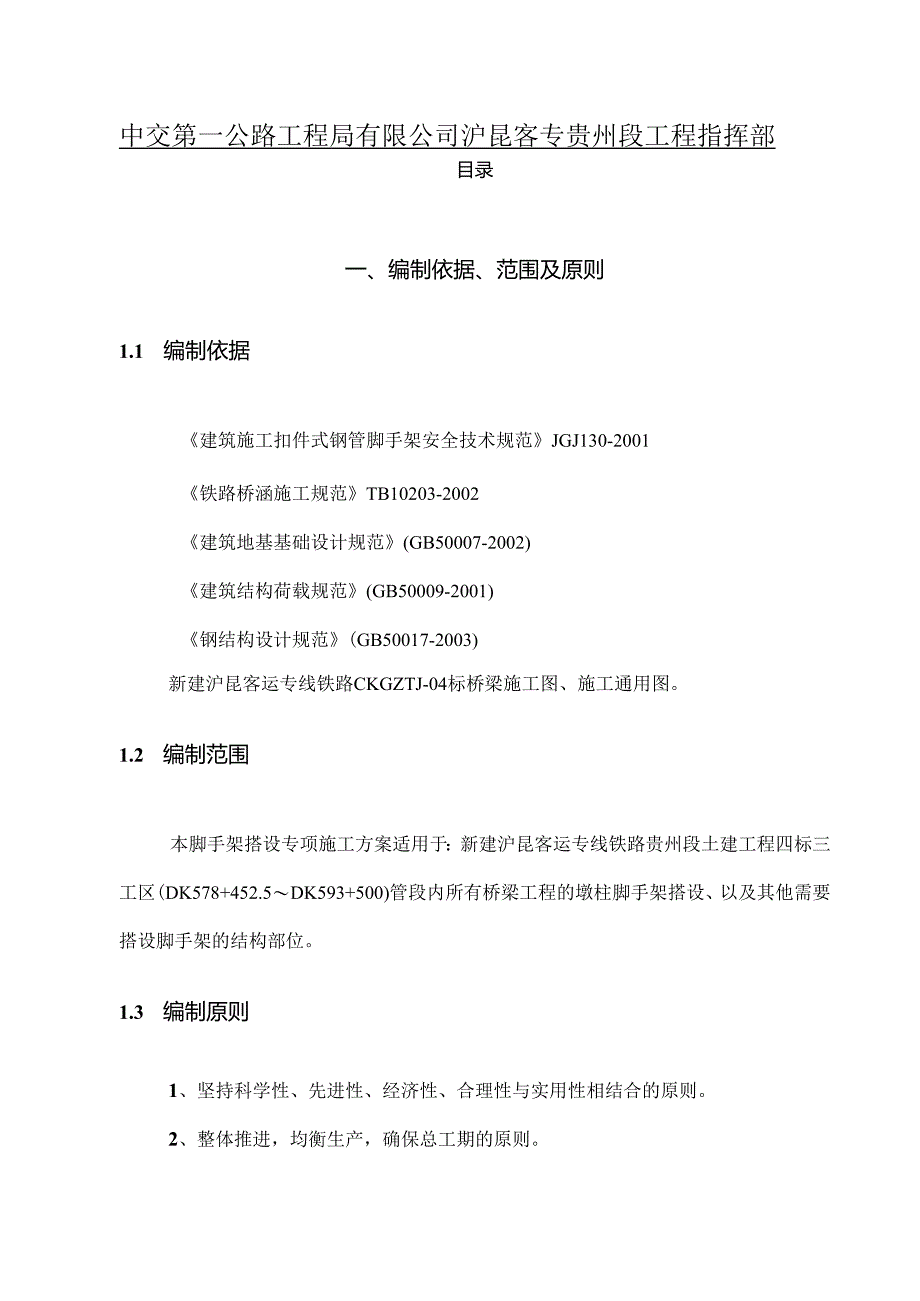

4、荷载值计算-18-9.3.2 受力验算-18-9.3.3 挠度计算-19-9.4 扣件抗滑力的计算-19-9.5 脚手架立杆荷载计算-20-9.5.1 恒载和活载-20-9.5.2 立杆自重产生的荷载计算-21-9.5.3 防护措施荷载-21-9.5.4 斜道产生的荷载计算-21-9.5.5 风荷载标准值按照以下公式计算-21-9.6 立杆的稳定性计算-22-9.6.1 不考虑风荷载时，双立杆的稳定性-22-9.6.2 考虑风荷载时，双立杆的稳定性-23-9.7 立杆的地基承载力计算-24-一、编制依据、范围及原则1.1 编制依据建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001铁路桥
5、涵施工规范TB10203-2002建筑地基基础设计规范(GB50007-2002)建筑结构荷载规范(GB50009-2001)钢结构设计规范(GB50017-2003)新建沪昆客运专线铁路CKGZTJ-04标桥梁施工图、施工通用图。1.2 编制范围本脚手架搭设专项施工方案适用于：新建沪昆客运专线铁路贵州段土建工程四标三工区(DK578+452.5DK593+500)管段内所有桥梁工程的墩柱脚手架搭设、以及其他需要搭设脚手架的结构部位。1.3 编制原则1、坚持科学性、先进性、经济性、合理性与实用性相结合的原则。2、整体推进，均衡生产，确保总工期的原则。3、保证重点，突破难点，质量至上的原则。4、
6、保持施组设计严肃性与动态控制相结合的原则。5、强化组织指挥，加强管理，保工期、保质量、保安全。6、优化资源配置，实行动态管理。7、文明施工，保护环境。二、工程概况我工区管段桥墩有双线圆端型实体墩、双线圆端形空心墩。从目前到位图纸的统计：墩柱个数104根、墩柱总延米2139.5m（仅每个墩柱高度相加，只针对脚手架搭设）。具体如下表2.1所示：表2.1三工区桥梁墩柱结构统计表序号桥梁名称墩柱形式墩柱个数墩柱延米墩柱M页桥向墩柱%蜥向合计外坡内坡外坡内坡1翁坝冲大桥圆端形实体墩5401:01:01:02摆仰1#大桥圆端形实体墩11851:01:0401.5m23045:145:140:13摆仰2#大
7、桥圆端形实体墩434.51:01:0112m350.545:145:145:14铜鼓1#大桥图纸未到，无法统廿715.5m5铜鼓2#大桥圆端形实体墩4261:01:040:1/50:16铜鼓3#大桥圆端形实体墩161:01:0292m510745:145:140:1/60:1圆端形空心墩127.540:150:140:150:1201m7大塘大桥圆端形实体墩2221:01:030:1612445:145:1417.58保秧州大桥圆端形实体墩6631:01:0总延米11645:145:12139.5m9湾塘清水江特大桥圆端形实体墩442.51:01:0814045:145:1墩柱总数411240
8、:140:110410下庄特大桥圆端形实体墩1121:01:011745:145:1圆端形空心墩3102.540:150:140:150:12110.540:160:140:160:15295.530:150:130:150:111菠萝庄特大桥圆端形实体墩5591:01:010184.545:145:1圆端形空心墩416240:150:140:150:1290.540:160:140:160:1212230:150:130:150:112凉冲1#大桥圆端形实体墩111.51:01:0146.545:145:1三、脚手架方案选择我工区考虑到施工工期、质量和安全等要素，在选择方案时，考虑以下几点：
9、1、架体的结构设计，做到结构安全可靠，造价经济合理。2、在规定的条件下和使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，做到常见通用、可周转利用，便于保养维修。4、结构选型时，做到受力明确，构造措施到位，升降搭拆方便，便于检查验收。5、结合本工区的实际情况，综合考虑以往的施工经验，确定脚手架方案为钢管落地式脚手架。四、脚手架材料选择1、钢管落地脚手架，选用外径48mm,壁厚3.5mm,钢材强度等级Q235,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，不得有裂纹、气孔、缩松、
10、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mmo钢管螺栓拧紧力矩达65Nm时不得破坏。3、脚手板、脚手片采用符合有关要求。木脚手板应采用杉木或松木制作，脚手板厚度不应小于50mm,两端应各设直径为4mm的镀锌钢丝箍两道。竹脚手板宜采用由毛竹或捕竹制作的竹串片板、竹笆板。4、安全网采用密目式安全网，网目应满足2000H/100cm2,做耐贯穿试验不穿透，1.6X1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色，要求阻燃。五、施工流程及方案5.1 工艺流程1、落地脚手架搭设工艺流程：场地平整、夯实一A基础承载力检测材料准
11、备一A定位设置通长脚手板、底座一纵向扫地杆立杆一A横向扫地杆f小横杆一A大横杆f剪刀撑一A铺跳板一A装防护栏及安全网。2、定距定位：根据模板构造要求，在墩身四角用尺量出内、外立杆离墩身的距离，并做好标记；分出立杆位置，标记；垫板（垫木）、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。5.2 施工方案5.2.1 地基处理根据现场实际情况，承台边缘距墩身距离足够的情况下，脚手架立杆可直接立在承台上，只需设钢垫板垫木，不需要进行地基处理。若承台范围不够，则需对地基进行处理，从承台边缘向外围按照35%找坡，回填土夯实。底座、垫板均应准确地放在定位线上，垫板宜采用长度不少于2跨，厚度不小于50I
12、nnl的木垫板，也可采用槽钢。然后再搭设立杆。5.2.2排水设置在距脚手架外排立杆外0.5m处设置排水沟，引至基坑范围以外，防止雨水对基础浸泡，存在安全隐患。5.2.3 立杆设置1、脚手架采用双排立杆，立杆顶端高出结构lm-l.5m,立杆接头采用对接扣件连接立杆与横杆采用直角扣件连接。2、脚手架立杆纵距1.2l511b横距0.8lm;扫地杆与原地面距离0.2m（如图5.1示）；内侧立杆底部距模板边缘按25cm控制。本工区桥墩有变截面桥墩，随着墩身高度增加，截面不断缩小，脚手架与墩身距离也会不断变大，此时在脚手架与墩身模板或钢筋之间搭设横向钢管,钢管上面铺设木板，横向钢管两端与脚手架和墩身模板或
13、钢筋牢固固定,保证作业安全。3、脚手架的底部立杆可采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开50Cm以上，且要求相邻接头不在同跨内，以保证脚手架的整体性。图5.1立杆及排水示意图4、立杆应设置垫木和钢底座，并设置纵横方向扫地杆，采用直角扣件固定在距底座下20cm处的立杆上。5、立杆的垂直偏差应控制在不大于架高的l400o6、同排内外侧两根立杆连线与墩身表面垂直。5.2.4 大横杆、小横杆设置1、大横杆在脚手架高度方向的间距1.6m,以便悬挂安全网，大横杆置于立杆里面，每侧外伸长度为15cm02、用直角扣件与立杆扣紧；其长度大于3跨、不小于6m,同一层大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50cm.,各接头距立杆的距离不大于50cmo3、按立杆与大横杆交点（主节点）及大横杆跨中设置小横杆，小横杆与墩台身表面垂直，主节点处两端采用直角扣件扣紧在立柱上，跨中大横杆处扣紧在大横杆上，以形成空间结构整体受力。4、根据作业层跳板搭设的需要，可在两立柱之间在等距位置增设2根小横杆，保证跳板断头距离小横杆不超过15cmo5.2.5 剪刀撑1、脚手架剪刀
