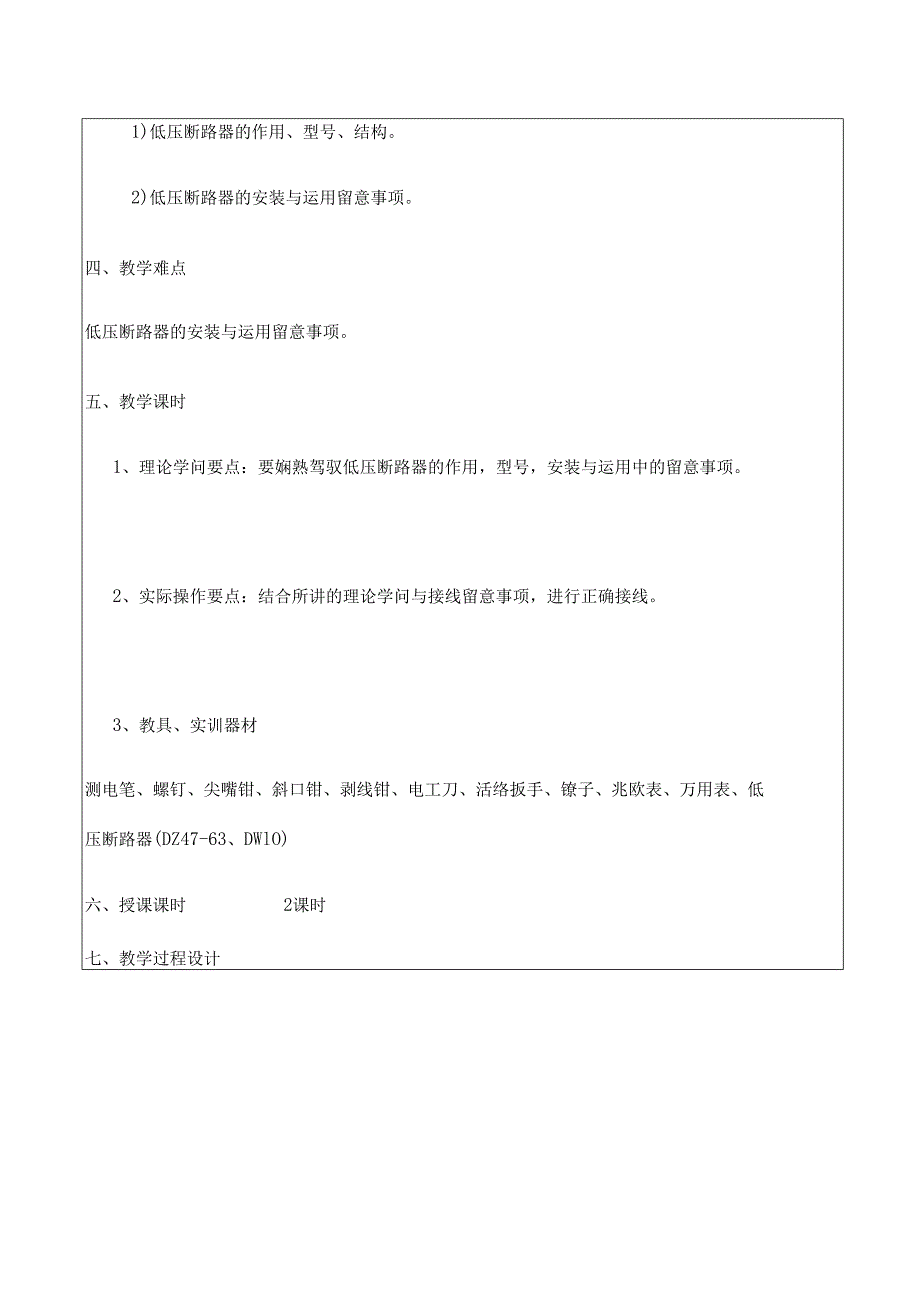

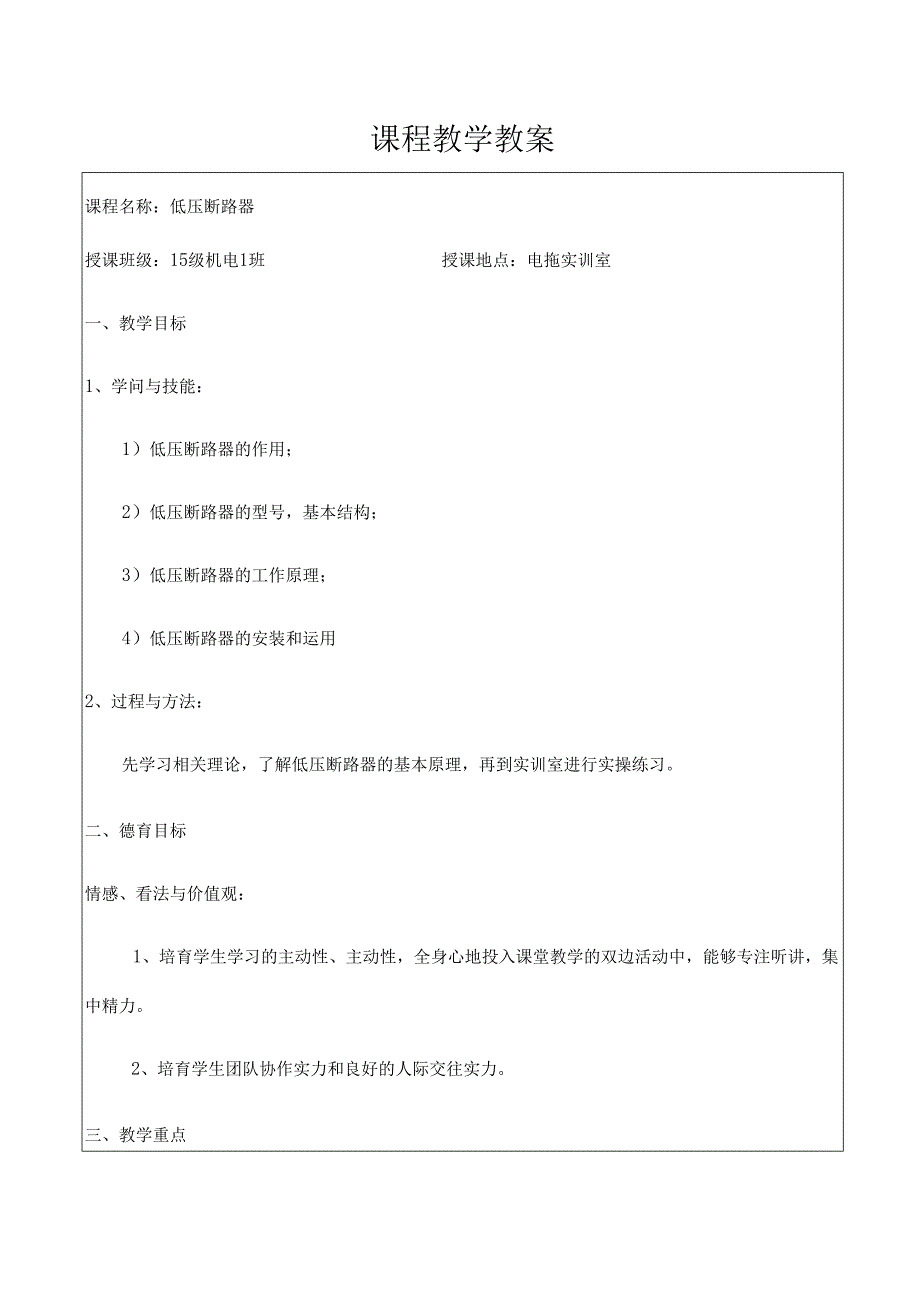

1、课程教学教案课程名称：低压断路器授课班级：15级机电1班授课地点：电拖实训室一、教学目标1、学问与技能：1）低压断路器的作用；2）低压断路器的型号，基本结构；3）低压断路器的工作原理；4）低压断路器的安装和运用2、过程与方法：先学习相关理论，了解低压断路器的基本原理，再到实训室进行实操练习。二、德育目标情感、看法与价值观：1、培育学生学习的主动性、主动性，全身心地投入课堂教学的双边活动中，能够专注听讲，集中精力。2、培育学生团队协作实力和良好的人际交往实力。三、教学重点1)低压断路器的作用、型号、结构。2)低压断路器的安装与运用留意事项。四、教学难点低压断路器的安装与运用留意事项。五、教学课时

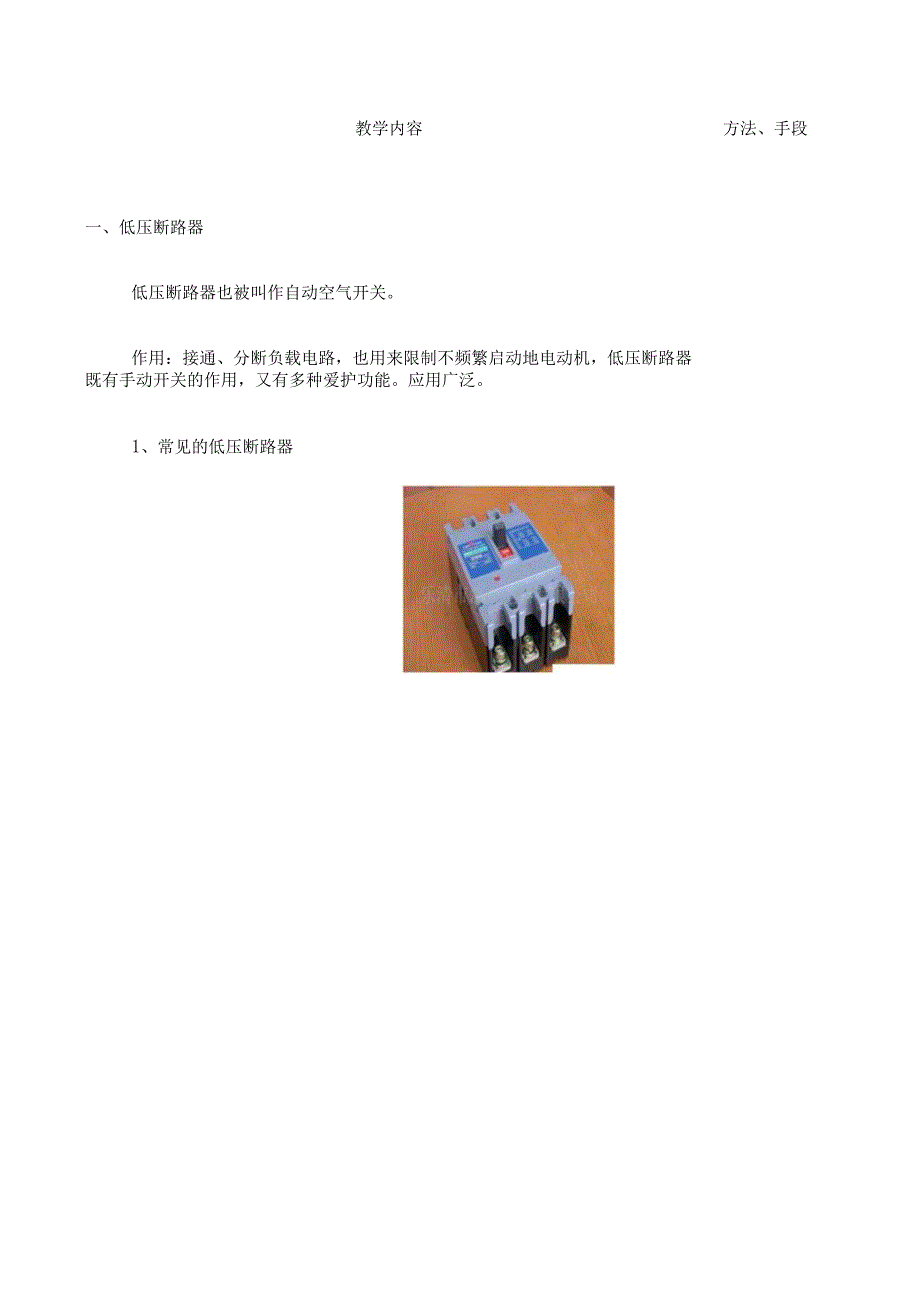

2、1、理论学问要点：要娴熟驾驭低压断路器的作用，型号，安装与运用中的留意事项。2、实际操作要点：结合所讲的理论学问与接线留意事项，进行正确接线。3、教具、实训器材测电笔、螺钉、尖嘴钳、斜口钳、剥线钳、电工刀、活络扳手、镣子、兆欧表、万用表、低压断路器(DZ47-63、DWlO)六、授课课时2课时七、教学过程设计教学内容方法、手段一、低压断路器低压断路器也被叫作自动空气开关。作用：接通、分断负载电路，也用来限制不频繁启动地电动机，低压断路器既有手动开关的作用，又有多种爱护功能。应用广泛。1、常见的低压断路器2、低压断路器的结构按钮电磁脱扣器热脱扣器接线柱3、电器符号4、低压断路器的安装与运用1）低
3、压断路器应垂直安装，电源线应接在上端，负载接在下端。2）低压断路器用作电源总开关或电动机的限制开关时，在电源进线侧必需加装刀开关或熔断器等，以形成明显的断开点。3）低压断路器运用前应将脱扣器工作面上的防锈油脂擦净，以免影响其正常工作。同时应定期检修，清除断路器上的积尘，给操作机构添加润滑剂。4）各脱扣器的动作值调整好后，不允许随意变动。5）断路器的触头运用肯定次数或分断短路电流后，应刚好检查触头系统。5、生字、生词Fenduanfuzaiguozaituokouqi分断负载过载脱扣器Shunshichutoufangxiuzhuoshao瞬时触头防锈灼烧八、板书设计课题低压断路器概念低压断路器结构与原理低压断路器规格与检测九、任务巩固（作业布置、实训报告）1、相识常用的低压断路器。2、会正确运用低压断路器。十、教学反思接着加强学生的理论学问灌输，培育学习的主动性。H一1、审核看法系部：教研室：教学主管校领导：年月日年月日年月日
