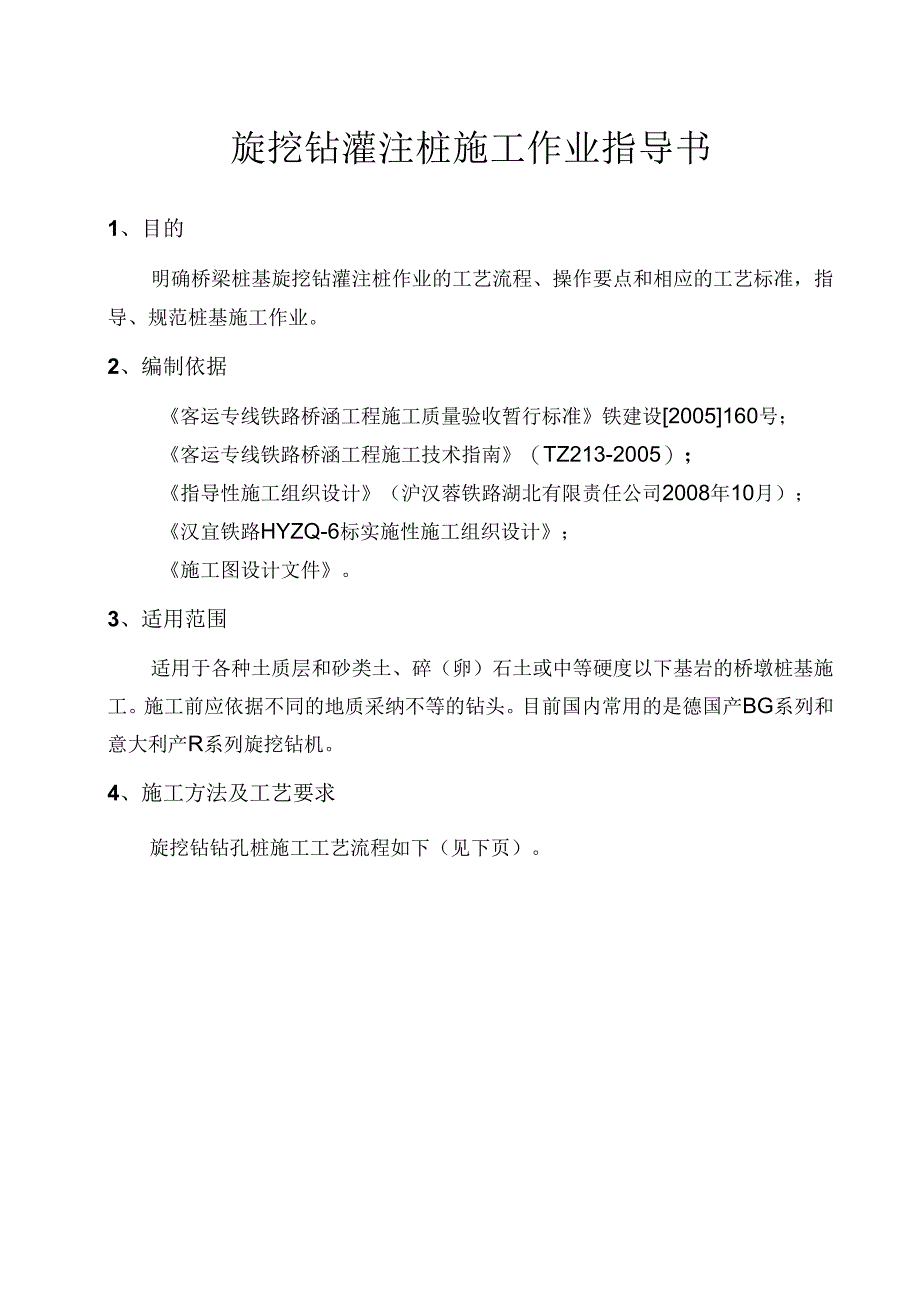

1、旋挖钻灌注桩施工作业指导书1、目的明确桥梁桩基旋挖钻灌注桩作业的工艺流程、操作要点和相应的工艺标准，指导、规范桩基施工作业。2、编制依据客运专线铁路桥涵工程施工质量验收暂行标准铁建设2005160号；客运专线铁路桥涵工程施工技术指南（TZ213-2005）；指导性施工组织设计（沪汉蓉铁路湖北有限责任公司2008年10月）；汉宜铁路HYZQ-6标实施性施工组织设计；施工图设计文件。3、适用范围适用于各种土质层和砂类土、碎（卵）石土或中等硬度以下基岩的桥墩桩基施工。施工前应依据不同的地质采纳不等的钻头。目前国内常用的是德国产BG系列和意大利产R系列旋挖钻机。4、施工方法及工艺要求旋挖钻钻孔桩施工工

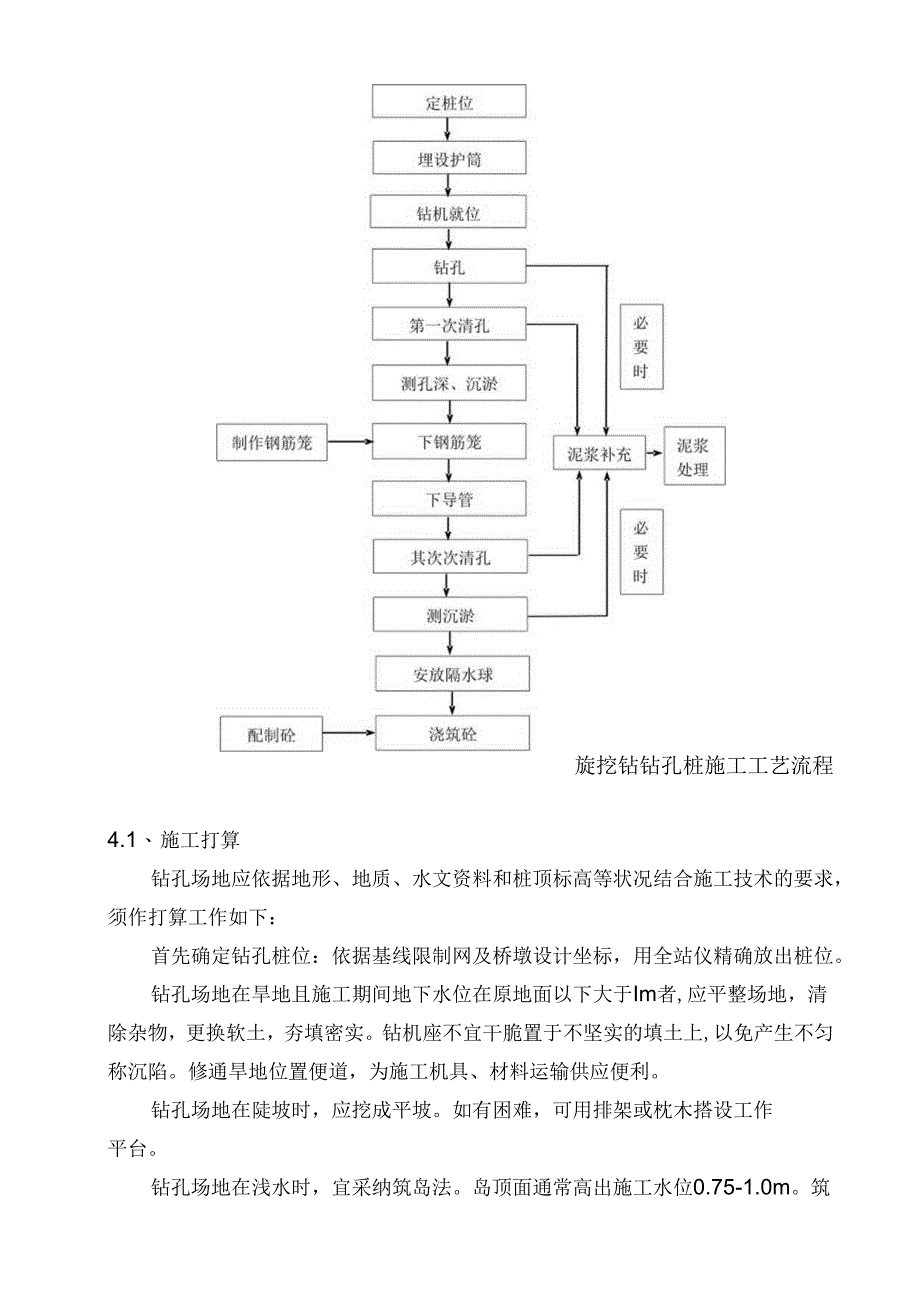

2、艺流程如下（见下页）。旋挖钻钻孔桩施工工艺流程4.1、 施工打算钻孔场地应依据地形、地质、水文资料和桩顶标高等状况结合施工技术的要求，须作打算工作如下：首先确定钻孔桩位：依据基线限制网及桥墩设计坐标，用全站仪精确放出桩位。钻孔场地在旱地且施工期间地下水位在原地面以下大于Im者,应平整场地，清除杂物，更换软土，夯填密实。钻机座不宜干脆置于不坚实的填土上,以免产生不匀称沉陷。修通旱地位置便道，为施工机具、材料运输供应便利。钻孔场地在陡坡时，应挖成平坡。如有困难，可用排架或枕木搭设工作平台。钻孔场地在浅水时，宜采纳筑岛法。岛顶面通常高出施工水位0.75-1.0m。筑岛面积按钻孔方法、设备大小等确定。

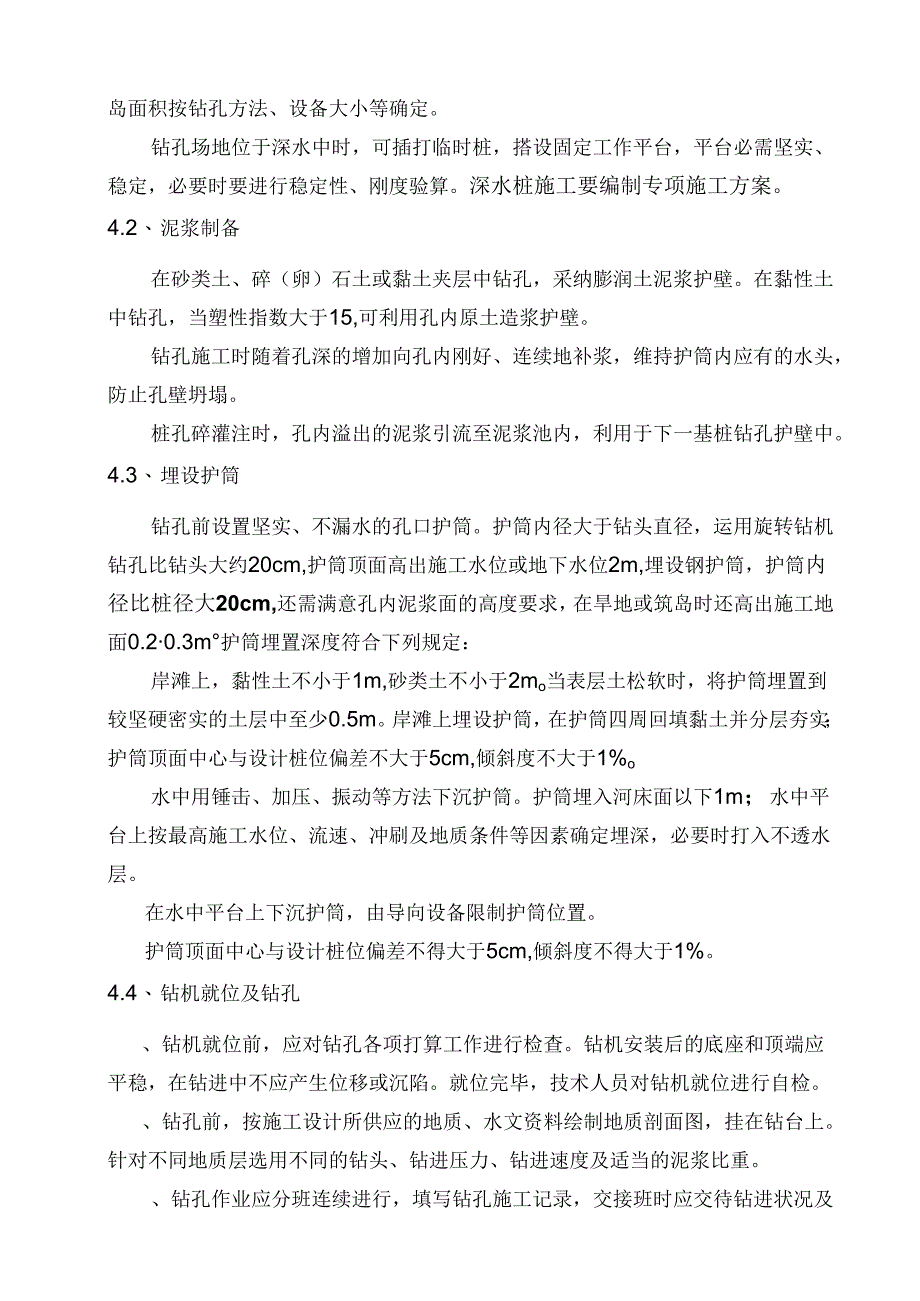

3、钻孔场地位于深水中时，可插打临时桩，搭设固定工作平台，平台必需坚实、稳定，必要时要进行稳定性、刚度验算。深水桩施工要编制专项施工方案。4.2、 泥浆制备在砂类土、碎（卵）石土或黏土夹层中钻孔，采纳膨润土泥浆护壁。在黏性土中钻孔，当塑性指数大于15,可利用孔内原土造浆护壁。钻孔施工时随着孔深的增加向孔内刚好、连续地补浆，维持护筒内应有的水头，防止孔壁坍塌。桩孔碎灌注时，孔内溢出的泥浆引流至泥浆池内，利用于下一基桩钻孔护壁中。4.3、 埋设护筒钻孔前设置坚实、不漏水的孔口护筒。护筒内径大于钻头直径，运用旋转钻机钻孔比钻头大约20cm,护筒顶面高出施工水位或地下水位2m,埋设钢护筒，护筒内径比桩径大
4、20cm,还需满意孔内泥浆面的高度要求，在旱地或筑岛时还高出施工地面0.20.3m护筒埋置深度符合下列规定：岸滩上，黏性土不小于1m,砂类土不小于2mo当表层土松软时，将护筒埋置到较坚硬密实的土层中至少0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏差不大于5cm,倾斜度不大于1%o水中用锤击、加压、振动等方法下沉护筒。护筒埋入河床面以下1m；水中平台上按最高施工水位、流速、冲刷及地质条件等因素确定埋深，必要时打入不透水层。在水中平台上下沉护筒，由导向设备限制护筒位置。护筒顶面中心与设计桩位偏差不得大于5cm,倾斜度不得大于1%。4.4、 钻机就位及钻孔、钻机就
5、位前，应对钻孔各项打算工作进行检查。钻机安装后的底座和顶端应平稳，在钻进中不应产生位移或沉陷。就位完毕，技术人员对钻机就位进行自检。、钻孔前，按施工设计所供应的地质、水文资料绘制地质剖面图，挂在钻台上。针对不同地质层选用不同的钻头、钻进压力、钻进速度及适当的泥浆比重。、钻孔作业应分班连续进行，填写钻孔施工记录，交接班时应交待钻进状况及下一班应留意事项。应常常对钻孔泥浆及钻机对位进行检测，不符合要求时，应刚好改正。应常常留意地层改变，在地层改变处应捞取样渣保存。、钻孔过程中应视察主机所在地面和支脚支承地面处的改变状况,发觉沉降现象刚好停机处理。因故停机时间较长时，应将套管口保险钩挂牢。、当钻孔深度达到设计要求时，对孔深、孔径、孔位和孔形等进行检查,确认满意设计要求后，马上填写终孔检查证，并经驻地监理工程师认可，方可进行孔底清理和灌注水下混凝土的打算工作。45、清孔采纳捞砂钻头将沉淀物清出孔位。清孔方法详见冲击钻孔桩方法。4.6、 钢筋笼骨架的制作安装详见挖孔桩笼制作、安装。4.7、 导管安装详见冲击钻孔桩导管安装。4.9、灌注水下混凝土详见冲击钻孔桩灌注水下混凝土。5、质量检验标准详见冲击钻孔桩质量检验标准。6、环境爱护详见冲击钻孔桩环境爱护要求。
