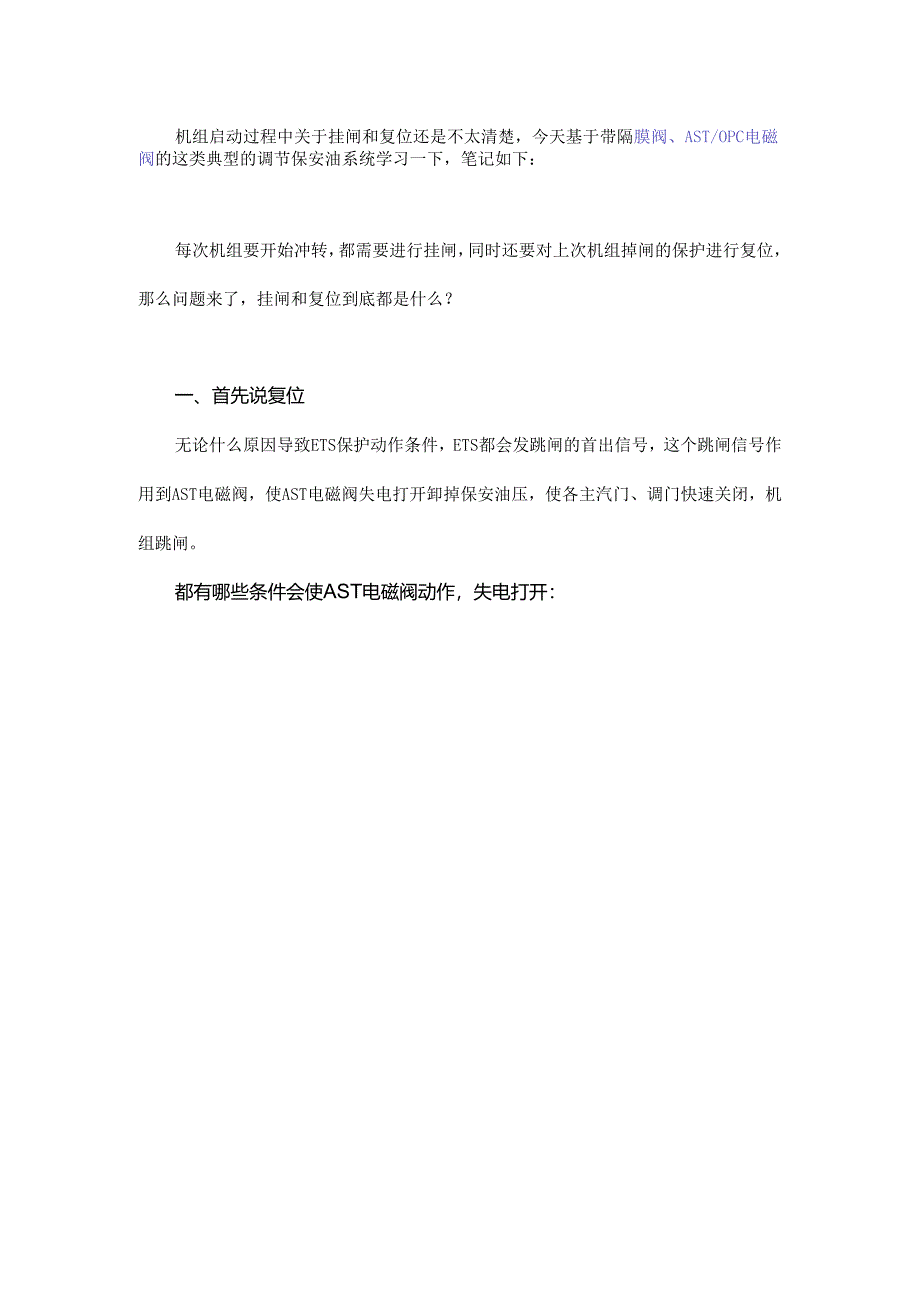

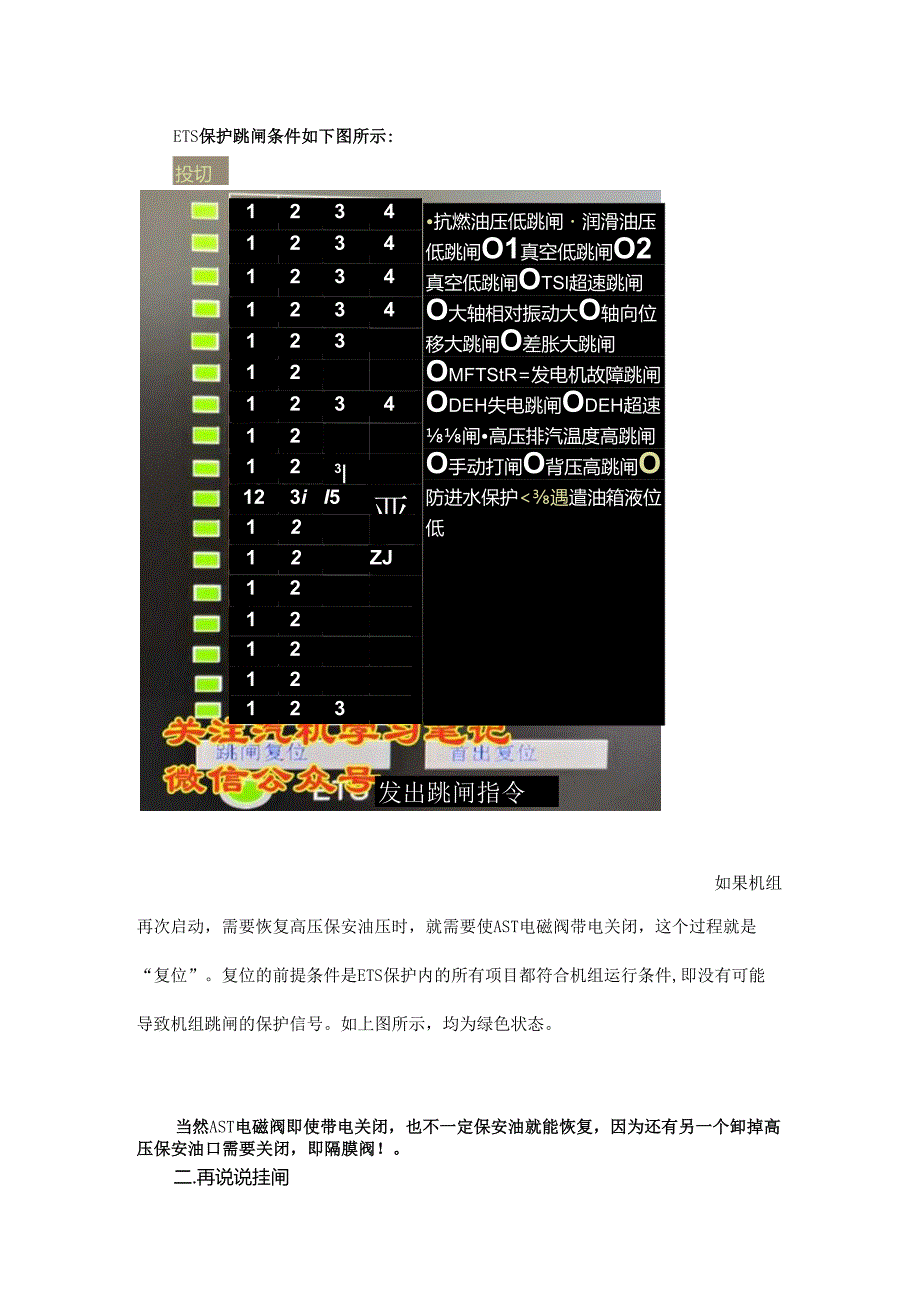

1、机组启动过程中关于挂闸和复位还是不太清楚，今天基于带隔膜阀、AST/OPC电磁阀的这类典型的调节保安油系统学习一下，笔记如下：每次机组要开始冲转，都需要进行挂闸，同时还要对上次机组掉闸的保护进行复位，那么问题来了，挂闸和复位到底都是什么？一、首先说复位无论什么原因导致ETS保护动作条件，ETS都会发跳闸的首出信号，这个跳闸信号作用到AST电磁阀，使AST电磁阀失电打开卸掉保安油压，使各主汽门、调门快速关闭，机组跳闸。都有哪些条件会使AST电磁阀动作，失电打开：ETS保护跳闸条件如下图所示:投切发出跳闸指令抗燃油压低跳闸润滑油压低跳闸O1真空低跳闸O2真空低跳闸OTSl超速跳闸O大轴相对振动大O
2、轴向位移大跳闸O差胀大跳闸OMFTStR=发电机故障跳闸ODEH失电跳闸ODEH超速闸高压排汽温度高跳闸O手动打闸O背压高跳闸O防进水保护遇遣油箱液位低123412341234123412312123412123|123iI5亚1212ZJ12121212123如果机组再次启动，需要恢复高压保安油压时，就需要使AST电磁阀带电关闭，这个过程就是“复位”。复位的前提条件是ETS保护内的所有项目都符合机组运行条件,即没有可能导致机组跳闸的保护信号。如上图所示，均为绿色状态。当然AST电磁阀即使带电关闭，也不一定保安油就能恢复，因为还有另一个卸掉高压保安油口需要关闭，即隔膜阀！。二.再说说挂闸挂闸即

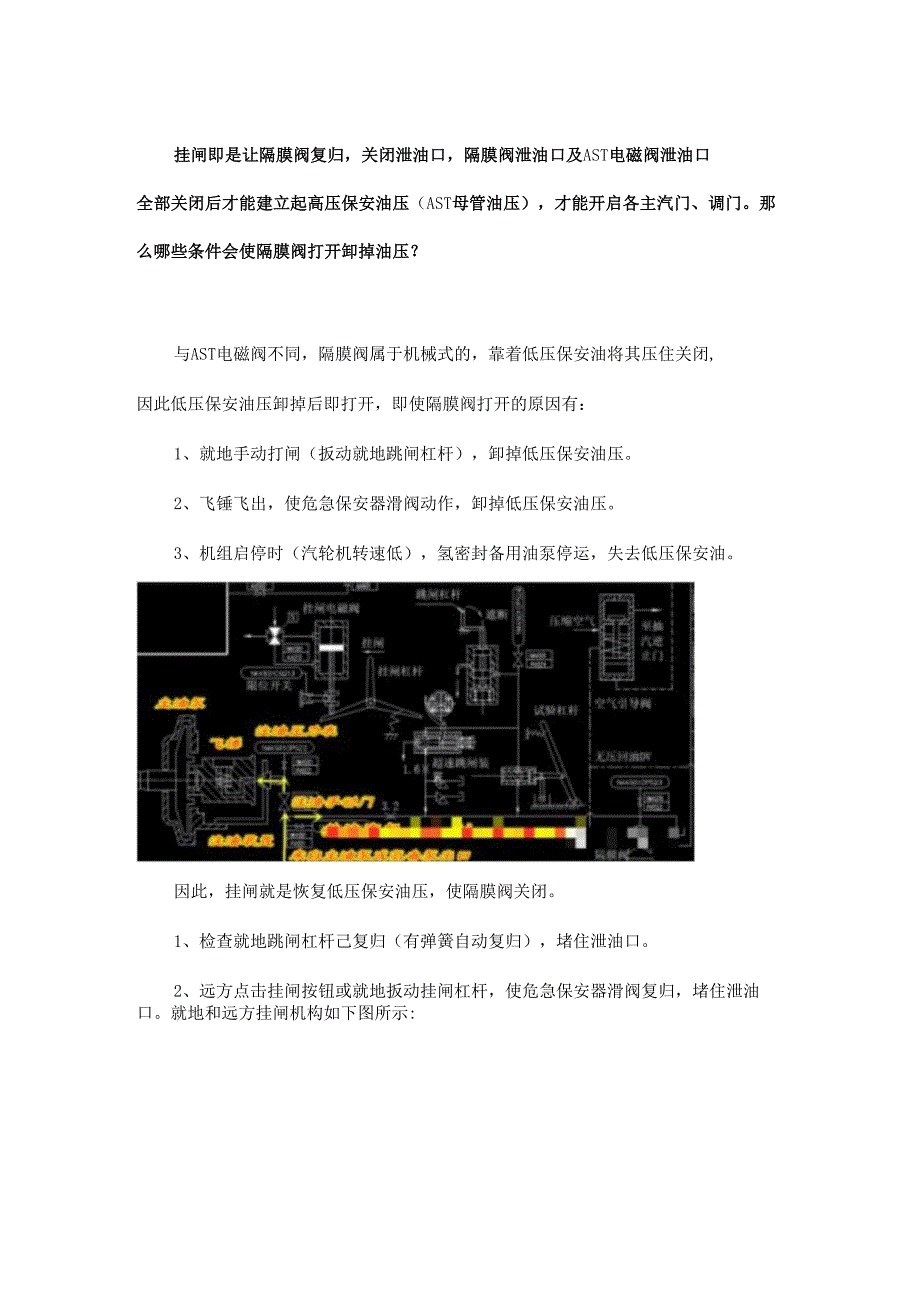

3、是让隔膜阀复归，关闭泄油口，隔膜阀泄油口及AST电磁阀泄油口全部关闭后才能建立起高压保安油压（AST母管油压），才能开启各主汽门、调门。那么哪些条件会使隔膜阀打开卸掉油压？与AST电磁阀不同，隔膜阀属于机械式的，靠着低压保安油将其压住关闭,因此低压保安油压卸掉后即打开，即使隔膜阀打开的原因有：1、就地手动打闸（扳动就地跳闸杠杆），卸掉低压保安油压。2、飞锤飞出，使危急保安器滑阀动作，卸掉低压保安油压。3、机组启停时（汽轮机转速低），氢密封备用油泵停运，失去低压保安油。因此，挂闸就是恢复低压保安油压，使隔膜阀关闭。1、检查就地跳闸杠杆己复归（有弹簧自动复归），堵住泄油口。2、远方点击挂闸按钮或就地扳动挂闸杠杆，使危急保安器滑阀复归，堵住泄油口。就地和远方挂闸机构如下图所示:三、综上所述：1、若机组长期停备再次启动后，机组挂闸时需要复位、挂闸2、若机组跳闸后再次启动，而氢密封备用油泵联启后未曾停运，此时隔膜阀上部油压正常，则只需复位使AST电磁阀带电即可。如果氢密封备用泵停运,则即需要复位，又需要挂闸。3、若机组冲转后打闸磨检，也只需重新复位即可。
