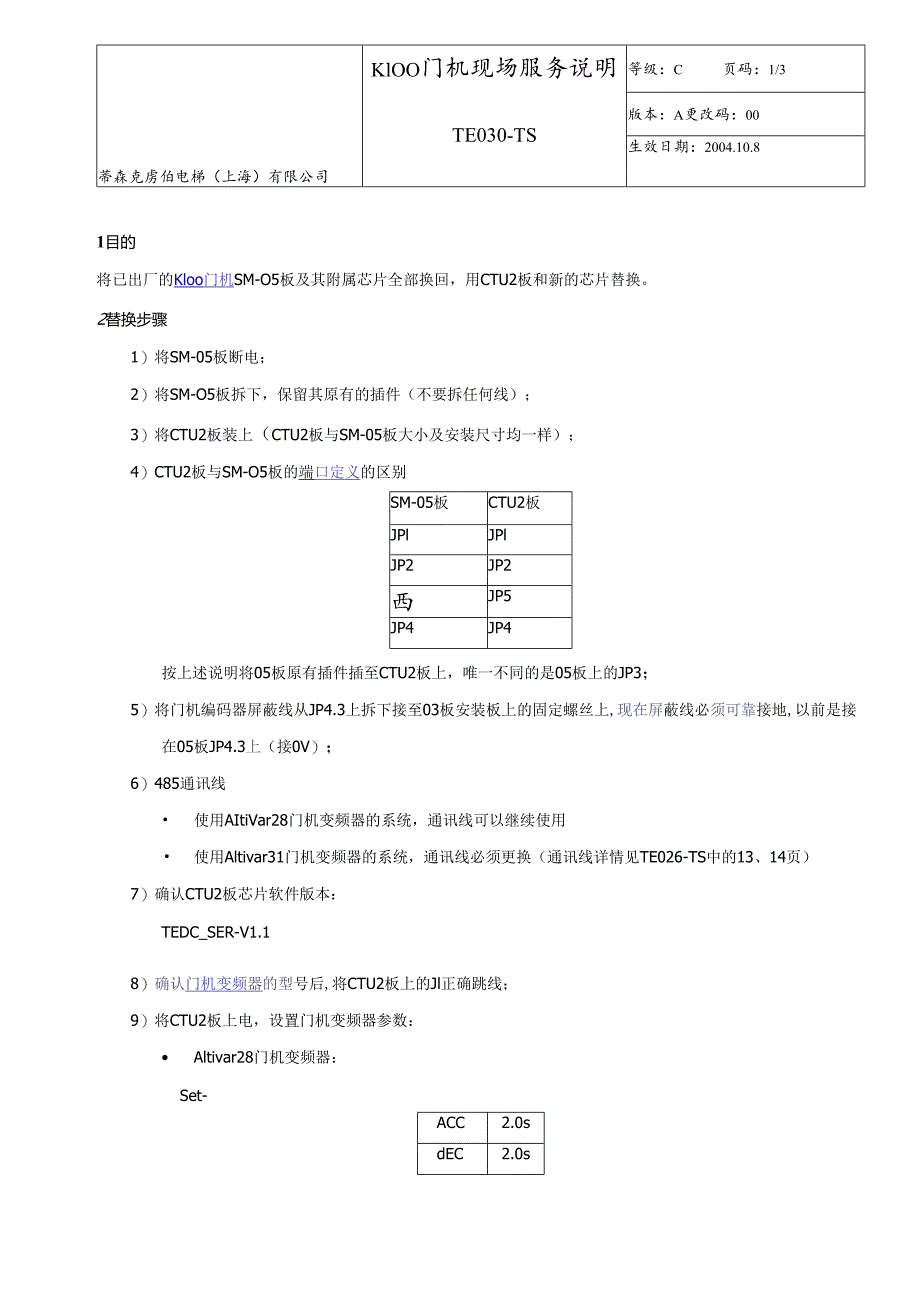

1、蒂森克虏伯电梯（上海）有限公司KlOO门机现场服务说明TE030-TS等级：C页码：1/3版本：A更改码：00生效日期：2004.10.81目的将已出厂的Kloo门机SM-O5板及其附属芯片全部换回，用CTU2板和新的芯片替换。2替换步骤1）将SM-05板断电；2）将SM-O5板拆下，保留其原有的插件（不要拆任何线）；3）将CTU2板装上（CTU2板与SM-05板大小及安装尺寸均一样）；4）CTU2板与SM-O5板的端口定义的区别SM-05板CTU2板JPlJPlJP2JP2西JP5JP4JP4按上述说明将05板原有插件插至CTU2板上，唯一不同的是05板上的JP3；5）将门机编码器屏蔽线从J
2、P4.3上拆下接至03板安装板上的固定螺丝上,现在屏蔽线必须可靠接地,以前是接在05板JP4.3上（接0V）；6）485通讯线 使用AItiVar28门机变频器的系统，通讯线可以继续使用 使用Altivar31门机变频器的系统，通讯线必须更换（通讯线详情见TE026-TS中的13、14页）7）确认CTU2板芯片软件版本：TEDC_SER-V1.18）确认门机变频器的型号后,将CTU2板上的Jl正确跳线；9）将CTU2板上电，设置门机变频器参数： Altivar28门机变频器：Set-ACC2.0sdEC2.0s蒂森克虏伯电梯（上海）有限公司KlOO门机现场服务说明TE030-TS等级：C页码：

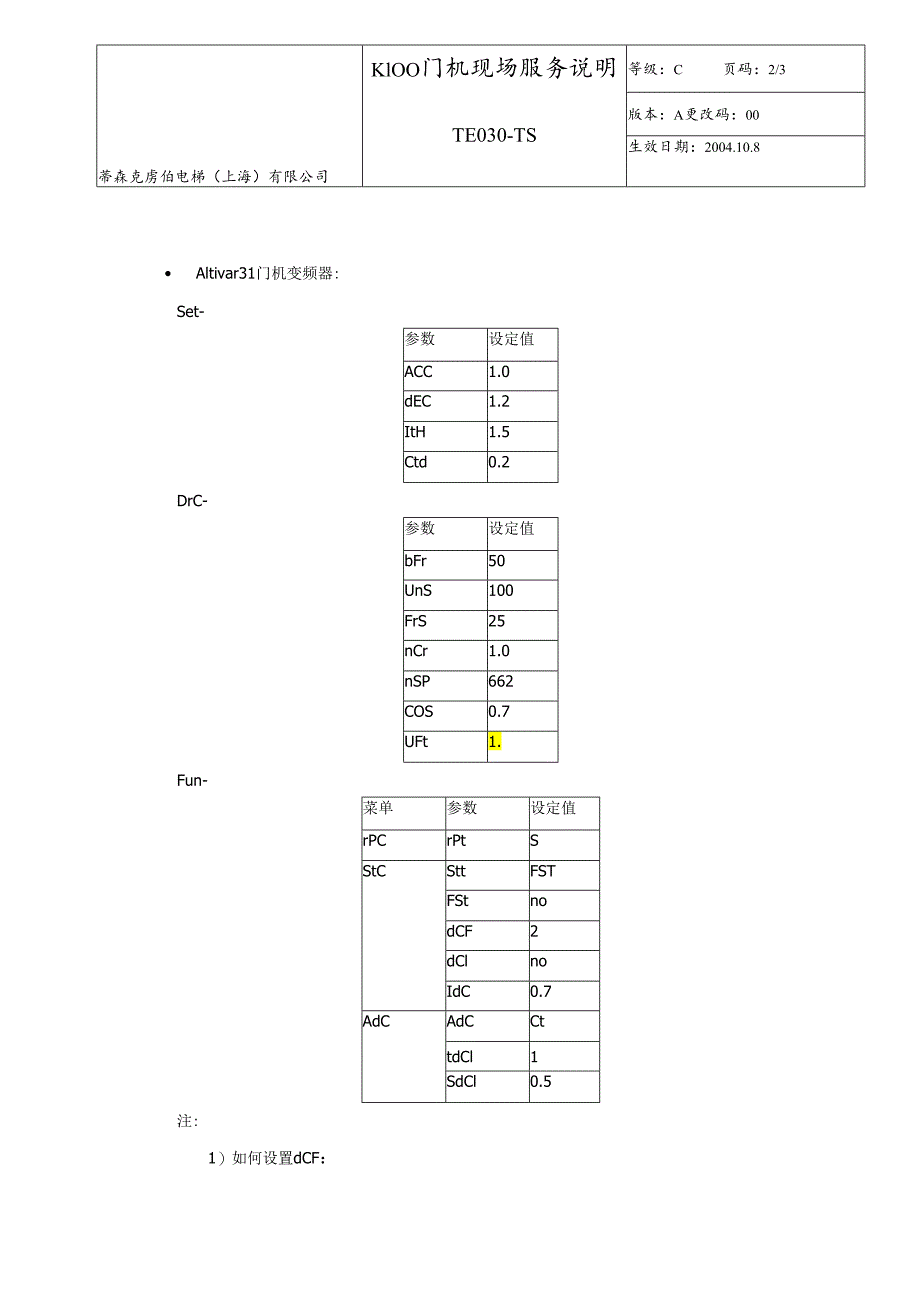

3、2/3版本：A更改码：00生效日期：2004.10.8 Altivar31门机变频器:Set-参数设定值ACC1.0dEC1.2ItH1.5Ctd0.2DrC-参数设定值bFr50UnS100FrS25nCr1.0nSP662COS0.7UFt1.Fun-菜单参数设定值rPCrPtSStCSttFSTFStnodCF2dClnoIdC0.7AdCAdCCttdCl1SdCl0.5注:1）如何设置dCF：蒂森克虏伯电梯（上海）有限公司KlOO门机现场服务说明TE030-TS等级：C页码：3/3版本：A更改码：00生效日期：2004.10.8先将FSt设置为1.Il,此时便能设置dCF为2,然后将dCl设置为no,设置结束。2）如何设置IdC：先将dCl设置为1.Il,此时便能设置IdC为0.7,然后将dCl设置为n。，设置结束。10）按照TE026-TS（K100门机电气调试）说明进行调试扫一扫二维码为注赛尔曳的网或搜索；罪3
