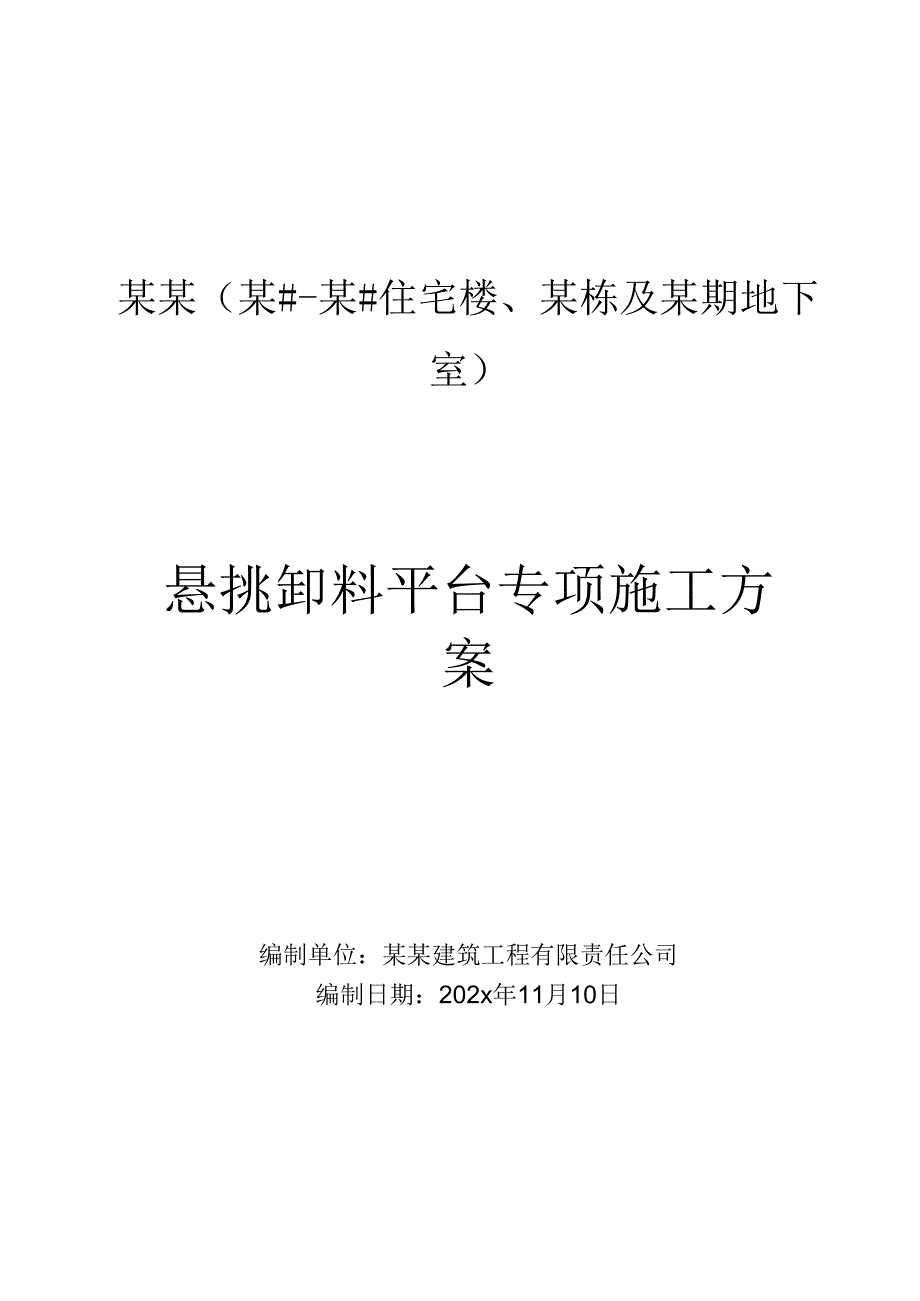

1、某某（某#-某#住宅楼、某栋及某期地下室）悬挑卸料平台专项施工方案编制单位：某某建筑工程有限责任公司编制日期：202x年11月10日第一章编制依据1第二章工程概况12. 1工程概况1第三章施工准备23. 1技术准备24. 2劳动力计划23. 3材料与设备计划2第四章悬挑卸料平台搭拆方案33.1 卸料平台的设置33.2 卸料平台的材质34. 3卸料平台的结构类型与构造44. 4悬挑卸料平台的搭设流程及要求44.1 悬挑卸料平台的拆除、移动54.2 悬挑卸料平台安全注意事项5第五章悬挑卸料平台的检查和验收6第六章施工安全保证措施7第七章安全事故应急预案9第八章悬挑卸料平台计算书12第九章附图22第

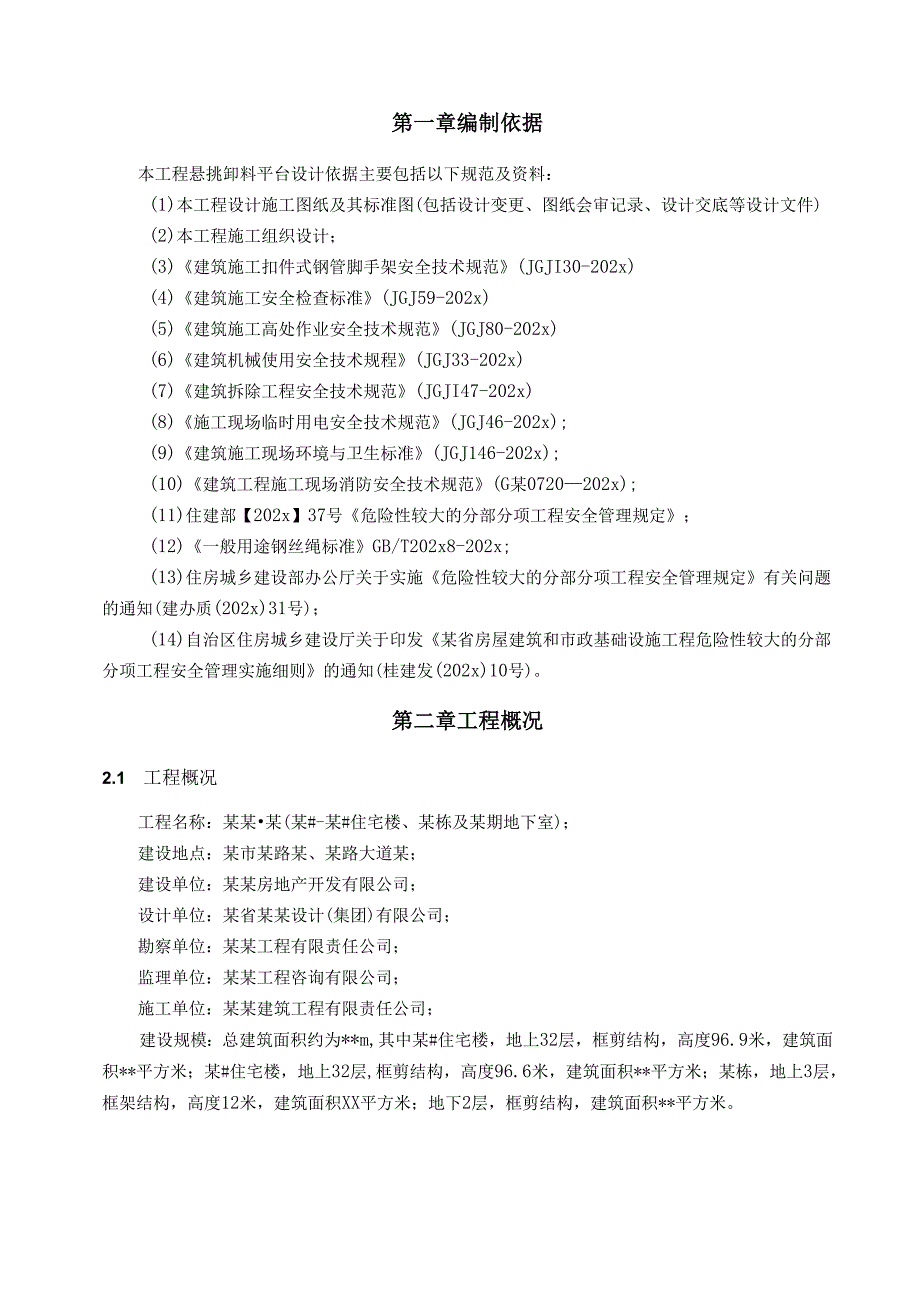

2、一章编制依据本工程悬挑卸料平台设计依据主要包括以下规范及资料：(1)本工程设计施工图纸及其标准图(包括设计变更、图纸会审记录、设计交底等设计文件)(2)本工程施工组织设计；(3)建筑施工扣件式钢管脚手架安全技术规范(JGJI30-202x)(4)建筑施工安全检查标准(JGJ59-202x)(5)建筑施工高处作业安全技术规范(JGJ80-202x)(6)建筑机械使用安全技术规程(JGJ33-202x)(7)建筑拆除工程安全技术规范(JGJI47-202x)(8)施工现场临时用电安全技术规范(JGJ46-202x);(9)建筑施工现场环境与卫生标准(JGJ146-202x);(10)建筑工程施工现
3、场消防安全技术规范(G某0720202x);(11)住建部【202x】37号危险性较大的分部分项工程安全管理规定；(12)一般用途钢丝绳标准GB/T202x8-202x;(13)住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知(建办质(202x)31号)；(14)自治区住房城乡建设厅关于印发某省房屋建筑和市政基础设施工程危险性较大的分部分项工程安全管理实施细则的通知(桂建发(202x)10号)。第二章工程概况2.1 工程概况工程名称：某某某(某#-某#住宅楼、某栋及某期地下室)；建设地点：某市某路某、某路大道某；建设单位：某某房地产开发有限公司；设计单位：某省某某

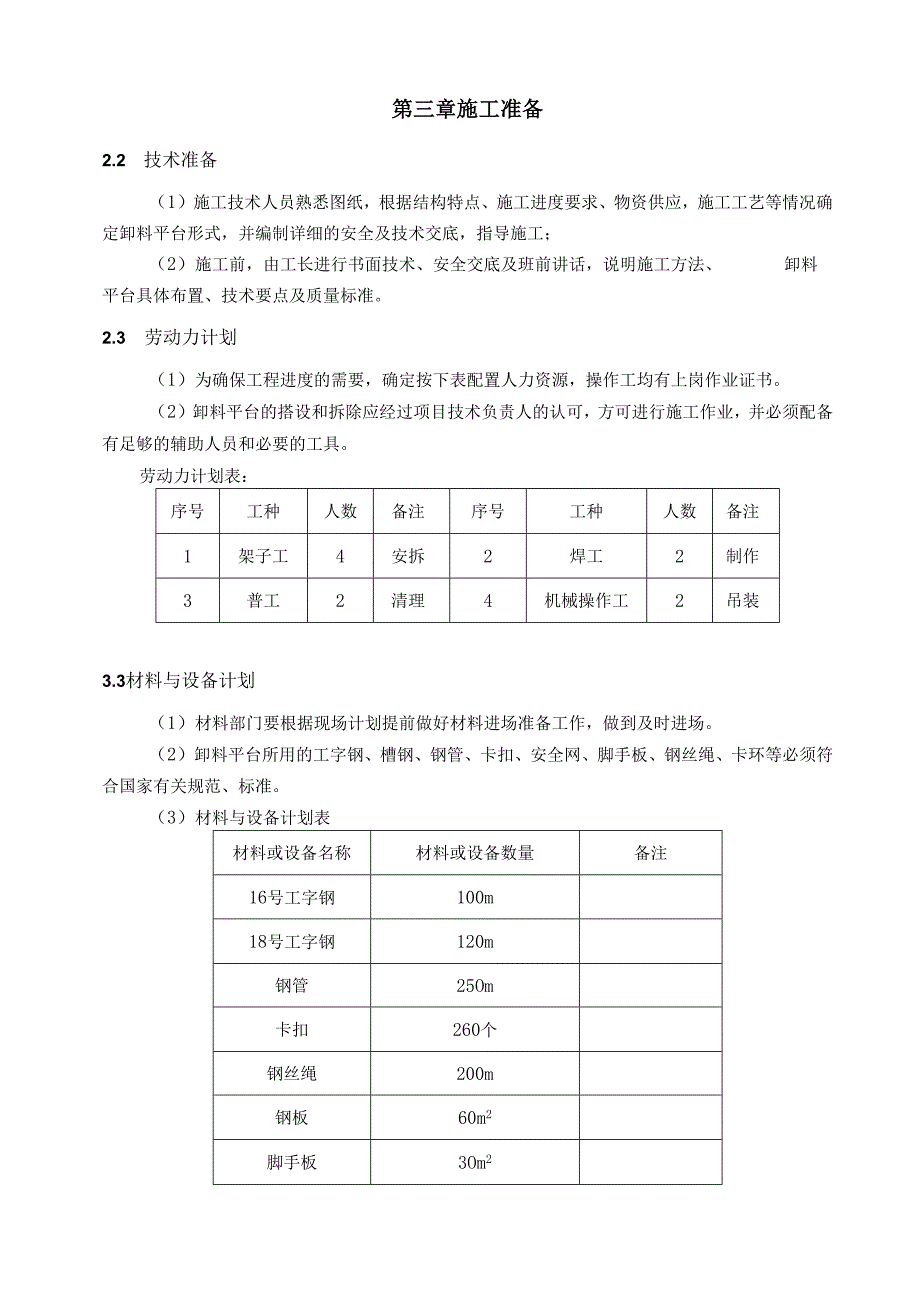

4、设计(集团)有限公司；勘察单位：某某工程有限责任公司；监理单位：某某工程咨询有限公司；施工单位：某某建筑工程有限责任公司；建设规模：总建筑面积约为*m,其中某#住宅楼，地上32层，框剪结构，高度96.9米，建筑面积*平方米；某#住宅楼，地上32层,框剪结构，高度96.6米，建筑面积*平方米；某栋，地上3层，框架结构，高度12米，建筑面积XX平方米；地下2层，框剪结构，建筑面积*平方米。第三章施工准备2.2 技术准备（1）施工技术人员熟悉图纸，根据结构特点、施工进度要求、物资供应，施工工艺等情况确定卸料平台形式，并编制详细的安全及技术交底，指导施工；（2）施工前，由工长进行书面技术、安全交底及班
5、前讲话，说明施工方法、卸料平台具体布置、技术要点及质量标准。2.3 劳动力计划（1）为确保工程进度的需要，确定按下表配置人力资源，操作工均有上岗作业证书。（2）卸料平台的搭设和拆除应经过项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。劳动力计划表：序号工种人数备注序号工种人数备注1架子工4安拆2焊工2制作3普工2清理4机械操作工2吊装3.3材料与设备计划（1）材料部门要根据现场计划提前做好材料进场准备工作，做到及时进场。（2）卸料平台所用的工字钢、槽钢、钢管、卡扣、安全网、脚手板、钢丝绳、卡环等必须符合国家有关规范、标准。（3）材料与设备计划表材料或设备名称材料
6、或设备数量备注16号工字钢100m18号工字钢120m钢管25Om卡扣260个钢丝绳200m钢板60m2脚手板3Om2电焊机2台塔吊2分第四章悬挑卸料平台搭拆方案根据本工程的特点和施工总进度计划，制定本工程悬挑卸料平台专项施工方案。4.1 卸料平台的设置从经济、实用的角度考虑，某某某(某#-某#住宅楼、某栋及某期地下室)脚手架上的卸料平台设计为悬挑式型钢平台。卸料平台在主体施工期间可以适当的多预留预埋锚固件，作为备用。本工程为某#、某#楼框剪结构，标准层层高3m；某栋为框架结构，一、二层层高3.6m,三层层高4.22m。现根据施工需要，为确保材料倒运及时，结合工程结构外形，考虑经济、安全及方便
7、施工等因素，计划在二层及以上每层设置卸料平台位置，分别为：某#楼卸料平台设在CD轴X36轴、CD轴X2730轴、CD轴X5254轴、HJ轴X45轴、HJ轴X2730轴、HJ轴X5053轴,某#楼卸料平台设在58轴XM轴、(TE轴X24轴，某栋卸料平台设在HG轴Xl轴、0轴乂13轴、RT轴Xl轴、飞轴、15轴，保证材料能正常运输。卸料平台平面布置图见附图0003。4.2 卸料平台的材质(1)主梁采用18号工字钢，次梁采用16号工字钢。钢材强度等级不低于Q235,其质量应符合现行国家标准碳素钢结构(GB/T700)和低合金高强度结构钢GB/T1591的规定；不得采用焊接接长，加工制作过程中不得在悬
8、挑主梁上打孔，焊接时避免烧伤主梁截面。(2)用于固定悬挑工字钢的拉环及上部斜拉钢丝绳吊环采用直径20的HP某00钢筋，HP某00钢筋必须有出厂合格证及检测报告，并按要求取样送检合格后方允许使用；预埋工字钢拉环由专业钢筋工下料加工，不允许热弯及冷拉钢筋，防止脆裂，吊环埋入校内钢筋长度不小于30d并与结构主筋连接。(3)外侧斜拉钢丝绳采用6X19+1直径20mm钢丝绳，内侧斜拉钢丝绳采用6X19+1直径20mm钢丝绳，断股、起毛、锈蚀严重的钢丝绳不得使用，钢丝绳扣紧绳卡不少于三个，长度不小于500mmO(4)立杆、栏杆采用A48.3X3.6钢管，其材质应符合国家现行标准的要求。(5)面板采用15m
9、m厚花纹钢板，栏杆挡板采用硬质轻型挡板，其材质应符合国家现行标准的要求。（6）平台规格：2.0m3.Om（悬挑4.2m）。43卸料平台的结构类型与构造（1）卸料平台规格为2.0mX3.0m,悬挑长度为4.2m,锚固长度1.8m。平台上设有限定荷载标示牌，本工程的卸料平台限重为0.8T。（考虑到工人施工时放置材料时可能会将材料搁置在平台与楼板之间的部位，则计算时平台按4.22.0计算）。具体详见附图04卸料平台节点大样图。（2）主梁和次梁之间满焊而成，垂直在次梁上的防护钢管栏杆也和次梁焊接成型。模板栏板与钢管用铁丝绑扎固定。（3）在两根主梁上平台两侧用A20的满焊接两个吊环，以便平台的吊装。详见
10、附图04卸料平台节点大样图。（4）钢丝绳下端穿过工字钢上焊接的钢板耳板的开孔钢丝强夹紧固，上端绕过上层梁中事先预埋的拉环后用钢丝强夹紧固，中间用花篮螺丝拧紧。（5）搁置在楼板上工字钢用A20钢筋固定在楼板上，详见附图04卸料平台节点大样图。（6）卸料平台严禁与外架连接在一起，卸料平台设计重为0.8t4.4 悬挑卸料平台的搭设流程及要求卸料平台加工制作完毕经过验收合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中的平稳。吊装至预定位置后，先将平台工字钢与预埋件固定后，再将钢丝绳固定，紧固螺母及钢丝绳
11、卡子，完毕后方可松塔吊吊钩，卸料平台安装完毕后经验收合格后方可使用。要求提升一次验收一次。具体构造要求如下：（1）悬挑式卸料平台应按现行的相应规范进行设计，其结构构造应能防止左右晃动。（2）悬挑式卸料平台的搁支点与上部拉结点，必须位于建筑物上，不得设置在悬挑卸料平台等施工设备上。（3）斜拉杆或钢丝绳，构造上宜两边各设前后两道，两道中的靠近建筑一侧的一道为安全储备，另外一道应作受力计算。（4）悬挑式卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，采取其他方式时卡头的卡扣不得少于三个，建筑物锐角利口围系钢丝绳处应加衬软垫物，悬挑式卸料平台外口应略高于内口。（5）起吊时必须设专人指挥，扶平稳不能碰撞平台
12、，其他人员不得在平台上逗留。（6）搭设时用起重机械吊装到相应位置后，将平台与建筑物连接牢固不得滑动，将钢丝绳与平台连接平稳后方可撤出其中机械。(7)悬挑式卸料平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，上下操作。(8)当悬挑卸料平台设置在悬挑阳台及其它悬挑构件时，在下一层采用48.3X3.6双排钢管回顶，纵横立杆间距100Onimo(9)悬挑式卸料平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。(10)卸料平台上应显著地标明容许荷载值。操作平台上人员和物料的总重量严禁超过设计的容许荷载，应配备专人加以监督。(11)悬
13、挑式卸料平台左右两侧必须装固定的防护栏杆。各层通道口处都应设置常闭型的防护门，卸料平台醒目处悬挂安全警示牌。(12)悬挑卸料平台与外脚手架独立布置，严禁将悬挑卸料平台搁置在外脚手架上。4.5 悬挑卸料平台的拆除、移动卸料平台的拆除、移动作业应按确定的程序进行，在拆除、移动过程中，应作好配合、协调动作，禁止单人进行拆除较重杆件等危险性的作业。(1)拆除防护栏杆：先拆除防护栏杆，并先搭后拆、后搭先拆的顺序进行拆除，拆除下来的钢管及构件必须及时搬离卸料平台。(2)拆卸平台底板：平台底板拆卸用搭吊配合进行，防护栏杆拆除后，在平台上的四个吊环穿入钢丝绳，钢丝绳上端挂在塔吊吊勾上，缓缓升起塔吊，使吊勾上的
14、钢丝绳受力后，松动卸料平台拉吊钢丝绳上的卡扣，在塔吊吊勾上的钢丝绳上完全受力后，将平台拉吊钢丝绳的上端(挂在上层边梁的吊环上)拆除下来。最后将在楼层与主梁锚固焊接的两个锚固螺栓用风焊与主梁分割开。卸料平台与建筑完全分离后，将塔吊小车缓缓向处移动，在卸料平台移动至距外脚手架约2米的水平位置后，将卸料平台移至上一层使用或吊下地面备用。4. 6悬挑卸料平台安全注意事项(1)悬挑卸料平台必须由持有效上岗证的专业技术人员搭设，搭设人员在施工中必须按规定正确配带好安全带、安全帽，注意安全，严禁从高处向下抛物，避免高处落物;(2)施工人员必须按照方案、图纸施工，严禁违章指挥，违章作业；(3)钢管、扣件、钢板
15、等材料存在严重锈蚀、裂缝等缺陷时严禁使用。钢丝绳、卡具规格、型号必须满足本方案设计要求；(4)焊接必须由专业焊工操作，有真实、有效的上岗证。工字钢间的焊缝必须饱满、满焊；(5)卸料平台加工制作完毕后，应及时将焊渣及时敲掉，焊缝涂刷防锈漆；(6)卸料平台在首层组装完毕，后做加荷试验，经验收合格方可使用，用钩头螺栓固定架子，必须等所有连接点全部完毕，经检查无误，方可将吊绳解开；(7)卸料平台施工时，板上和地面都设专人指挥，并在地面划警戒区，设标志，严禁其它人员进入该区，各施工人员做好配合工作，等卸料平台施工完毕，方可解除警戒;(8)操作平台上显著标明0.8t容许荷载,人员和物料总重量严禁超过设计容许荷载,配专人监督；(9)卸料平台使用时，应有专人负责检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复；(10)项目部安全员每天检查卸料平台的使用情况，有无变形、
