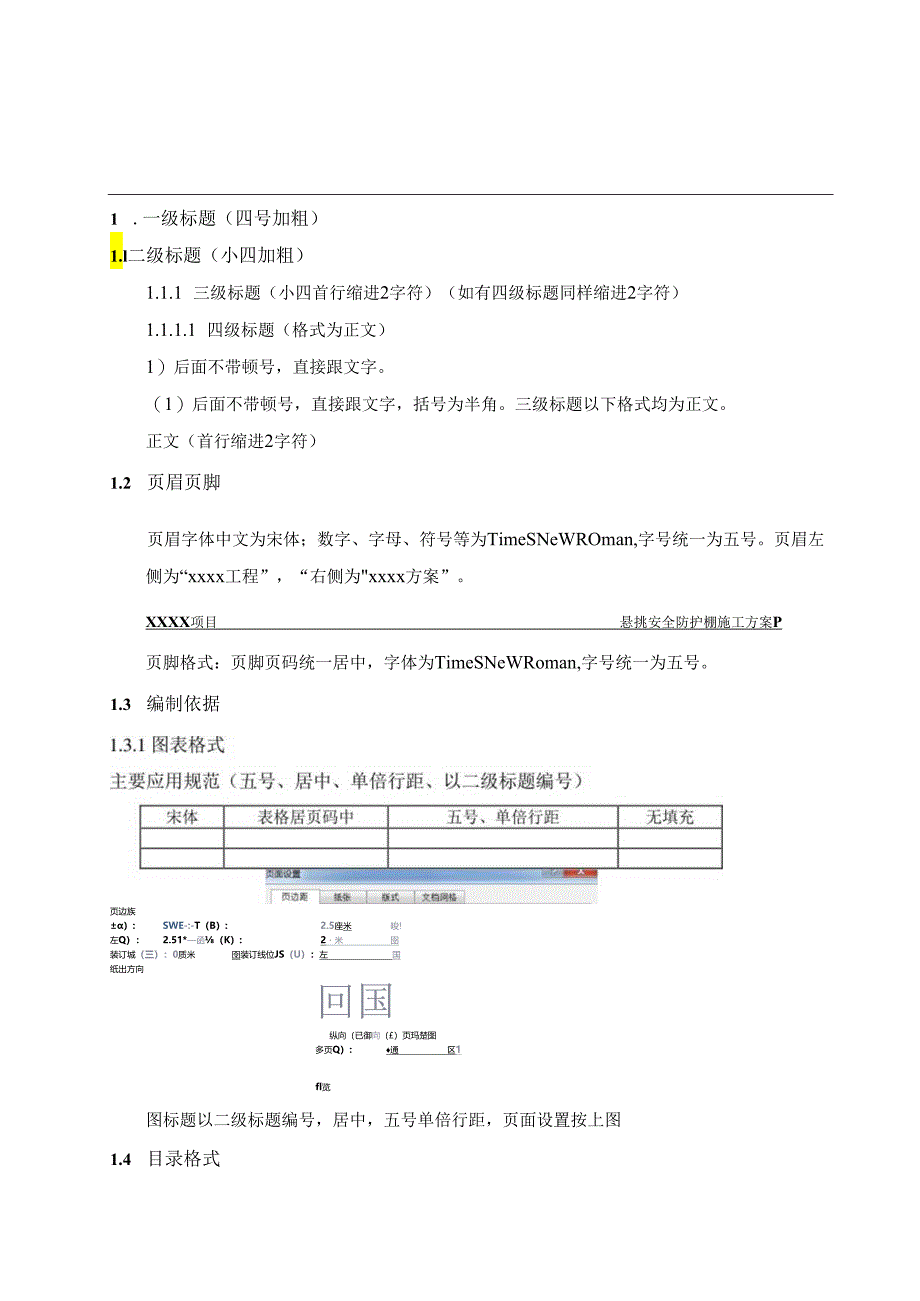

2、77悬挑防护设计计算19要点说明：198悬挑工字钢平面布置图及范围图29要点说明：291 .一级标题（四号加粗）1.l二级标题（小四加粗）1.1.1 三级标题（小四首行缩进2字符）（如有四级标题同样缩进2字符）1.1.1.1 四级标题（格式为正文）1）后面不带顿号，直接跟文字。（1）后面不带顿号，直接跟文字，括号为半角。三级标题以下格式均为正文。正文（首行缩进2字符）1.2 页眉页脚页眉字体中文为宋体；数字、字母、符号等为TimeSNeWROman,字号统一为五号。页眉左侧为“xxxx工程”，“右侧为xxxx方案”。XXXX项目悬挑安全防护棚施工方案P页脚格式：页脚页码统一居中，字体为Time

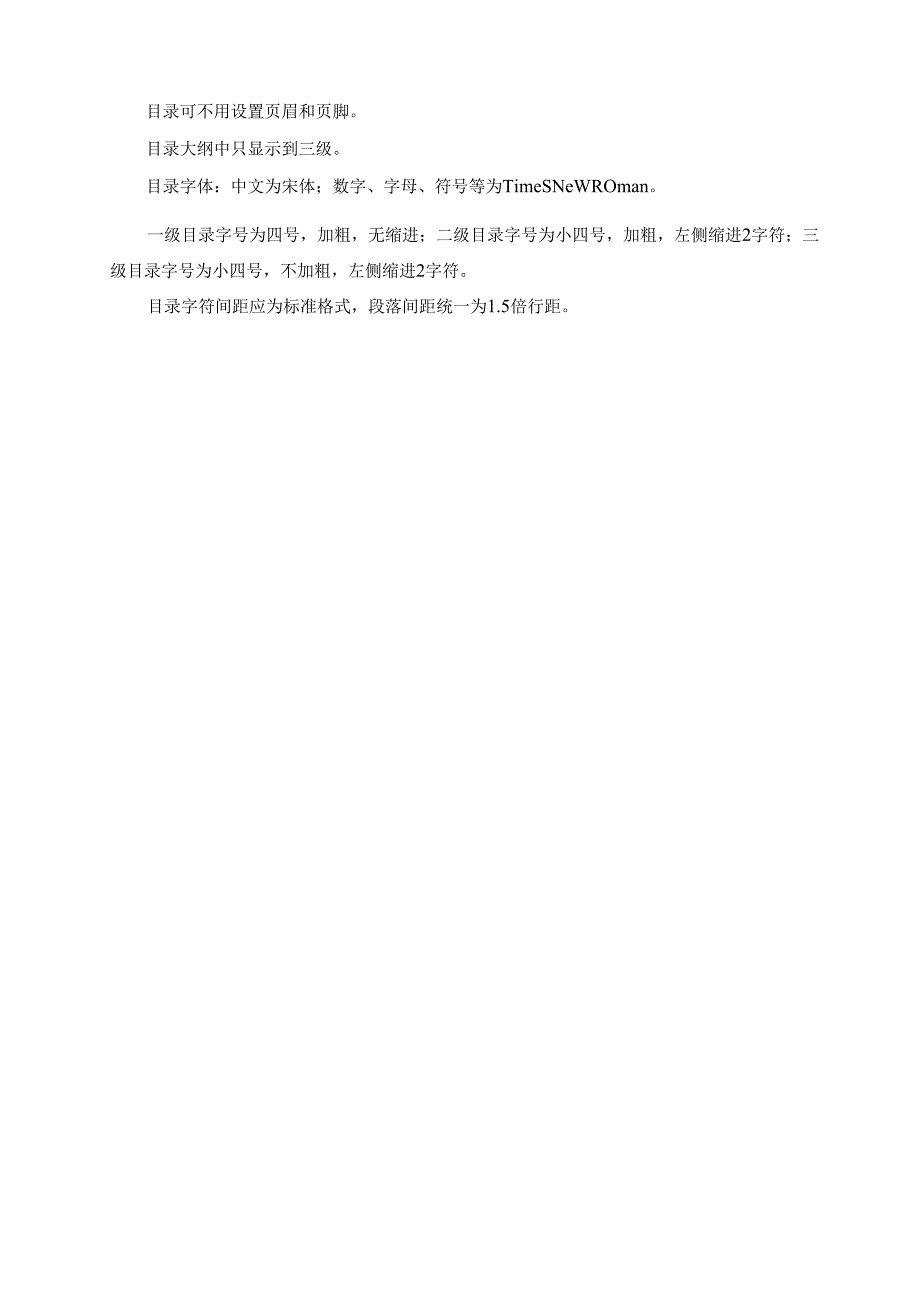

3、SNeWRoman,字号统一为五号。1.3 编制依据页边族）:SWE-:-T（B）:2.5座米唆!左Q）：2.51*函（K）:2米囹装订城（三）：0质米囹装订线位JS（U）：左国纸出方向回国纵向（已御向（）页玛楚图多页Q）:通区1fl览图标题以二级标题编号，居中，五号单倍行距，页面设置按上图1.4 目录格式目录可不用设置页眉和页脚。目录大纲中只显示到三级。目录字体：中文为宋体；数字、字母、符号等为TimeSNeWROman。一级目录字号为四号，加粗，无缩进；二级目录字号为小四号，加粗，左侧缩进2字符；三级目录字号为小四号，不加粗，左侧缩进2字符。目录字符间距应为标准格式，段落间距统一为1.5倍

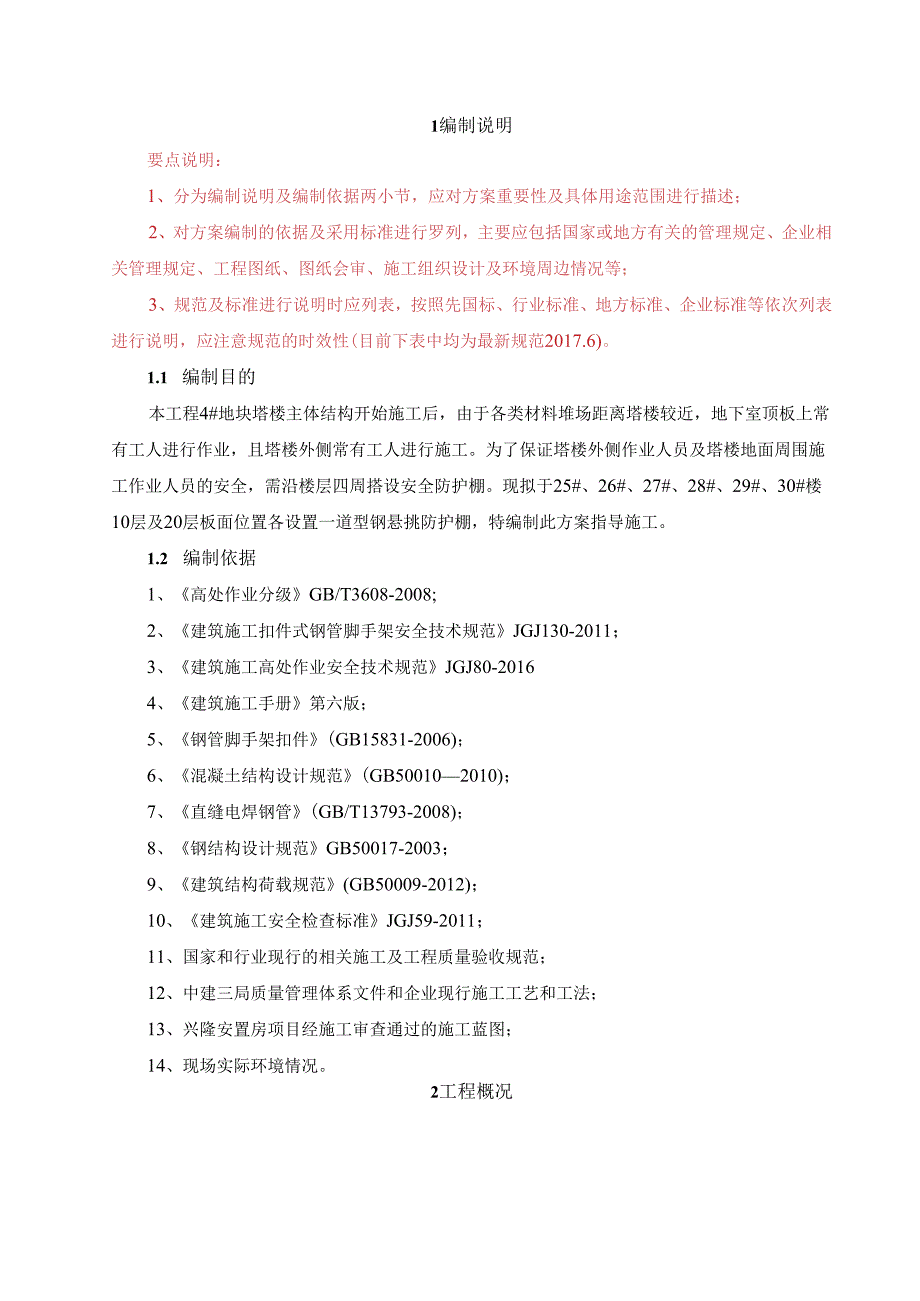

4、行距。1编制说明要点说明：1、分为编制说明及编制依据两小节，应对方案重要性及具体用途范围进行描述；2、对方案编制的依据及采用标准进行罗列，主要应包括国家或地方有关的管理规定、企业相关管理规定、工程图纸、图纸会审、施工组织设计及环境周边情况等；3、规范及标准进行说明时应列表，按照先国标、行业标准、地方标准、企业标准等依次列表进行说明，应注意规范的时效性(目前下表中均为最新规范2017.6)。1.1 编制目的本工程4#地块塔楼主体结构开始施工后，由于各类材料堆场距离塔楼较近，地下室顶板上常有工人进行作业，且塔楼外侧常有工人进行施工。为了保证塔楼外侧作业人员及塔楼地面周围施工作业人员的安全，需沿楼层
5、四周搭设安全防护棚。现拟于25#、26#、27#、28#、29#、30#楼10层及20层板面位置各设置一道型钢悬挑防护棚，特编制此方案指导施工。1.2 编制依据1、高处作业分级GB/T3608-2008;2、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011；3、建筑施工高处作业安全技术规范JGJ80-20164、建筑施工手册第六版；5、钢管脚手架扣件(GB15831-2006)；6、混凝土结构设计规范(GB500102010)；7、直缝电焊钢管(GB/T13793-2008)；8、钢结构设计规范GB50017-2003；9、建筑结构荷载规范(GB50009-2012)；10、建筑施工
6、安全检查标准JGJ59-2011；11、国家和行业现行的相关施工及工程质量验收规范；12、中建三局质量管理体系文件和企业现行施工工艺和工法；13、兴隆安置房项目经施工审查通过的施工蓝图；14、现场实际环境情况。2工程概况要点说明：1、本章主要包含工程的建设概况、设计概况、地理位置、周边环境等，重点简述与悬挑安全防护棚相关的建筑结构体系、建筑高度等；2、对悬挑安全防护棚所在楼层及悬挑长度进行说明；3、要求绘制现场平面、立面布置图，显示悬挑防护棚的防护范围。本工程规划净用地面积为135145.7m2,项目规划总建筑面积591350.()0?(其中地上建筑面积466377.05r112,地下建筑面积
7、124972.95m?)。分为6个地块，其中4#地块建筑面积93858.66m2o4#地块塔楼共6栋，每栋33层，建筑高度99.25m,计划在10层板面及20层板面各设置一道安全悬挑防护棚，悬挑防护架采用6.0m及9.0m长16#工字钢进行搭设，6.0m工字钢挑出长度为4.0m,锚固端2.0m。9.0m工字钢挑出长度为6.0m,锚固端3.0m。对25#、26#、27#、28#、29#、30#楼周边及地下室顶板作业人员进行安全防护。3防护棚体系选择要点说明：1、本节主要包括悬挑安全防护棚的体系选择、施工要点及悬挑安全防护棚的布置；2、各施工要点及布置图应配图进行详细说明；3、部分爬架单位有成品可
8、周转的悬挑防护棚，施工经济方便。4、注意预埋件位置板类型，厚度，若预埋位置为叠合板可能存在埋深不足情况,需考虑在工字钢上回顶加固等措施。悬挑构件采用16#工字钢，工字钢间距为3.0m,具体工字钢布置详见工字钢平面布置图。工字钢锚固端采用预埋锚环固定于楼层楼板上，预埋锚环采用20圆钢制作，锚环在楼板钢筋绑扎时置入楼板下层钢筋网内。工字钢总长度为6.0m及9.0m两种规格，防护悬挑长度为4.0m及6.0m。工字钢悬挑端部（距端部边缘50Omm位置）设置一道16#钢丝绳斜拉卸载，钢丝绳反拉在上一楼层结构预留锚环上（20圆钢制作）。钢丝绳与工字钢拉结点处，在工字钢下侧预先焊接100mm长的C20短钢筋
9、头，以保证钢丝绳不会滑动脱落。在悬挑工字钢上设置间距为1.Omx1.Om的纵横向钢管，其中垂直于工字钢方向的钢管在下方。钢管采用外径48.3mm,壁厚3.6mm的钢管，钢管上侧满挂安全网，安全网上铺满钢挑板。3.1.悬挑工字钢锚环制作工字钢采用3个锚环与结构板或梁固定，端部设置2个U型环，间距200mm。工字钢锚环采用20圆钢制作，在浇筑结构楼层混凝土前将锚环埋设在结构边梁或结构板内。图3.1-1锚环大样3.2.6.0m悬挑工字钢布置图楼片啼边防护广杆16fflZJBJ距同工字钢I中让标准化安金标i牌I外Ww升（电付力片殳限位钢筋）gCN内一满挂安企网co9,乙4咿;乙200015SM木模板H
10、h甲口卜l%Il80木物背榜街（XhnlIOQO100Q100OI料网YllMhn,山.1W1：字*仰力担即遢aiisjI钢脚尸感横【力倒常用快空绑扎TOunnj40006m工字钢悬挑防护棚剖面图gCM例注绳与I：字钢连，大样3.3. 9.0m悬挑工字钢布置图7/力/7/人网就於收环大样9m工字钢悬挑防护棚剖面图3.4. 钢丝绳拉环及与工字钢连接大样钢筋预埋拉环设置示意图几形环大样,3+1道用卡20懒与工期懒钢丝绳与工字钢连接大样3.5. 悬挑防护连接水平钢管与工字钢采用双向固定,连接节点位置两侧分别在水平杆上设置扣件、型钢上焊接50mm高HRB400-16短钢筋，确保约束水平杆双向滑移。纵横
11、杆采用扣件连接，外侧防护立杆与水平杆采用扣件连接，密目安全网用16#铁丝与钢管固定，网体横向连接时采用搭接方式，搭接长度不得小于200mm,钢跳板两段用1.6mm工字钢与水平能谶大样3.6. .工字钢穿剪力墙布置图当悬挑工字钢穿剪力墙时，须现场制作木盒子预埋在剪力墙内，木盒子尺寸详工字钢穿剪力墙布置图（一）、（二）。剪力墙开洞处钢筋需补强，具体补强措施详见本工程设计说明。剪力墙开洞处在工字钢拆除后，安装吊模并浇筑比原结构混凝土高等级的微膨胀混凝土进行封堵。16#工抽麴力就鹘1.)：716#工翔麟力骊翻（二）3.7. 悬挑钢丝绳卸载悬挑架采用1道16#钢丝绳反拉卸载，钢丝绳间距与工字钢间距相同，
12、每根悬挑工字钢均需卸载，钢丝绳反套在悬挑工字钢端部限位钢筋外侧。预埋锚环采用20Q型锚环。同时，钢丝绳工作绳卡不应少于3个，并设安全绳卡1个。为确保钢丝绳拉紧程度基本相同，避免钢丝绳受力不均，每个斜拉钢丝绳不得用花蓝螺栓拉紧。钢丝绳卡安装设置（强制性标准】说明：1.绳卡间距不小于网红绳宜径的6倍.2.工作埋与数It为3个.并设安全绳卡1个.3、应在的丝绳足缱加个安全绳卡.4、绳卡滑破放在的汝绳工作时受力的俗.U生弊栓加在用隹绳的尾编.梨形环绳卡第HI粒ETb7-1619-2728-3738-45OMRfl(t)3456级卡压板应在钢博长头一边：弧卡间距不应小于铜”编直径的6倍钢丝绳绳卡示意图花
13、篮螺栓示意图3.8. 安全防护棚细部处理防护挑架外端设置1.2米高护身栏杆，栏杆立杆下焊接50mm长HRB400-20短钢筋作为限位钢筋，设置两道水平防护，分别距底部0.6米和1.2米，采用钢管扣件,栏杆满挂安全密目网，并挂金属框架的中建标准化安全标语牌，作为防护挡板。悬挑防护棚参照图悬挑防护搭设实例图4施工方法4.1 总体施工流程施工准备一预埋锚环（结构施工时）一安装悬挑钢梁一拉结钢丝绳一铺设水平钢管T铺设纵向钢管T搭设临边栏杆T铺设脚手板T挂安全网、宣传标牌T恢复结构临边防护4.2 安全防护棚的安装1 .施工准备悬挑安全防护棚安装前需进行三级技术交底，并提前准备工字钢、锚环、钢丝绳等物资计
