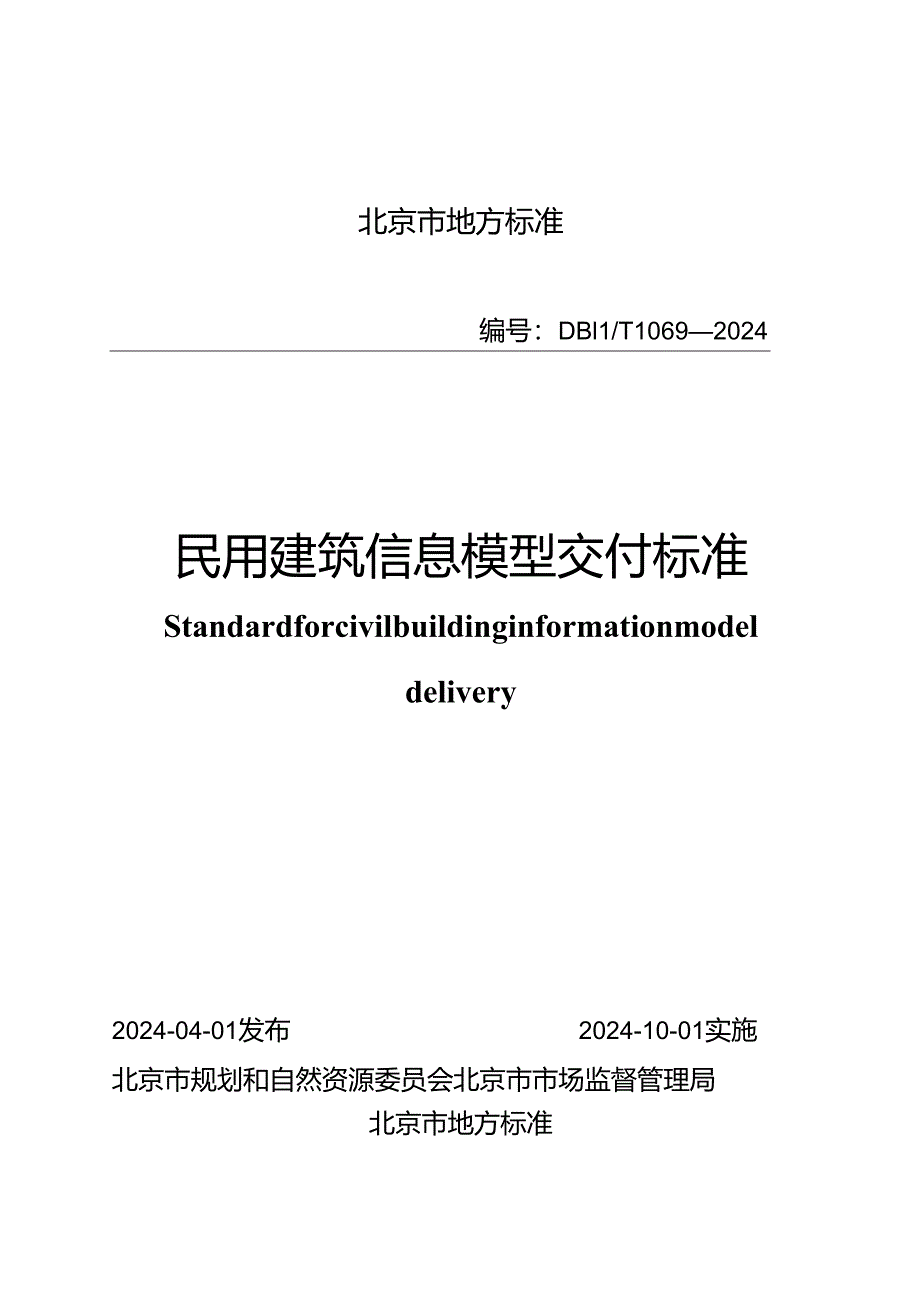

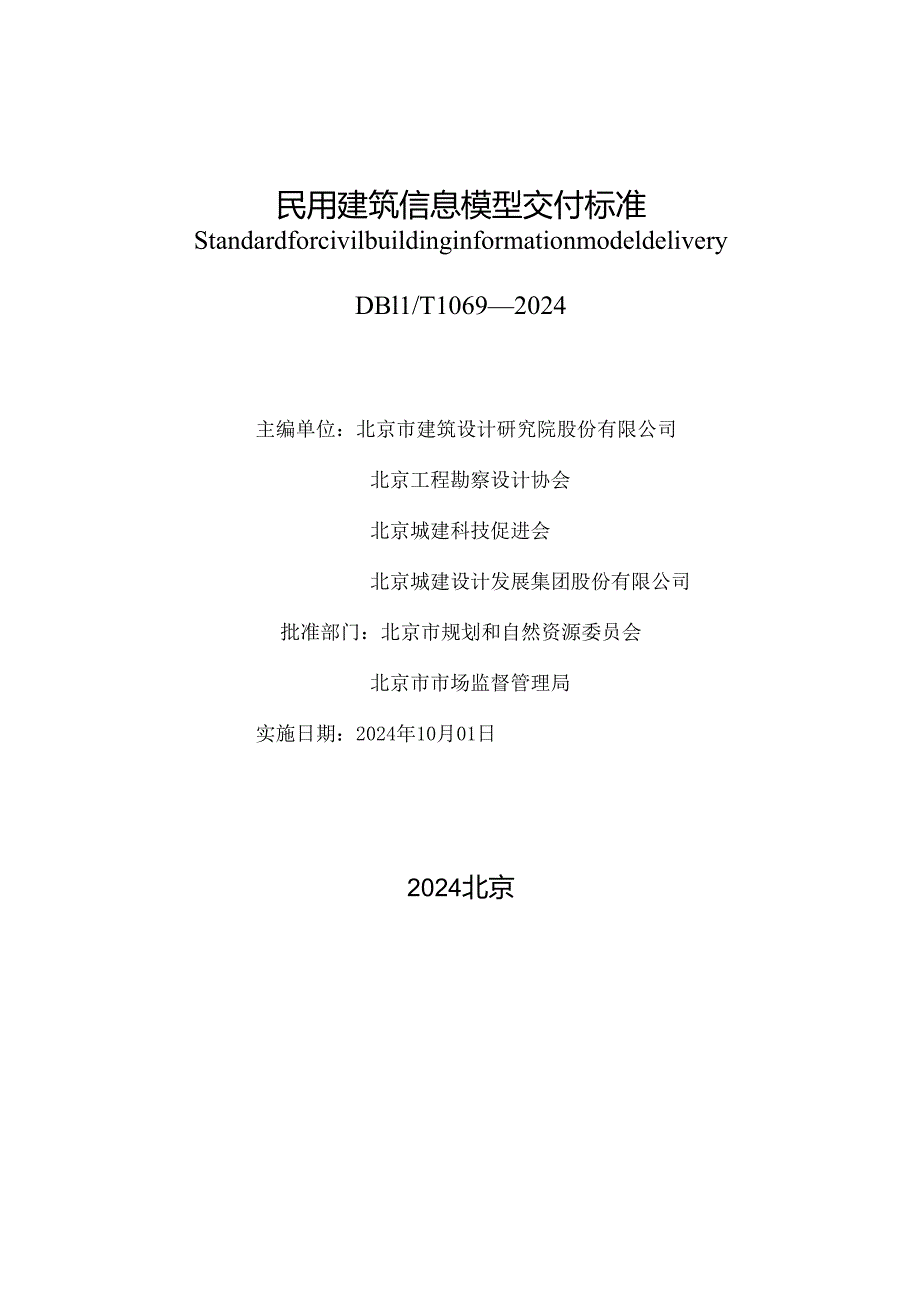

1、北京市地方标准编号：DBl1/T10692024民用建筑信息模型交付标准Standardforcivilbuildinginformationmodeldelivery2024-04-01发布2024-10-01实施北京市规划和自然资源委员会北京市市场监督管理局北京市地方标准民用建筑信息模型交付标准StandardforcivilbuildinginformationmodeldeliveryDBl1/T10692024主编单位：北京市建筑设计研究院股份有限公司北京工程勘察设计协会北京城建科技促进会北京城建设计发展集团股份有限公司批准部门：北京市规划和自然资源委员会北京市市场监督管理局实施日期

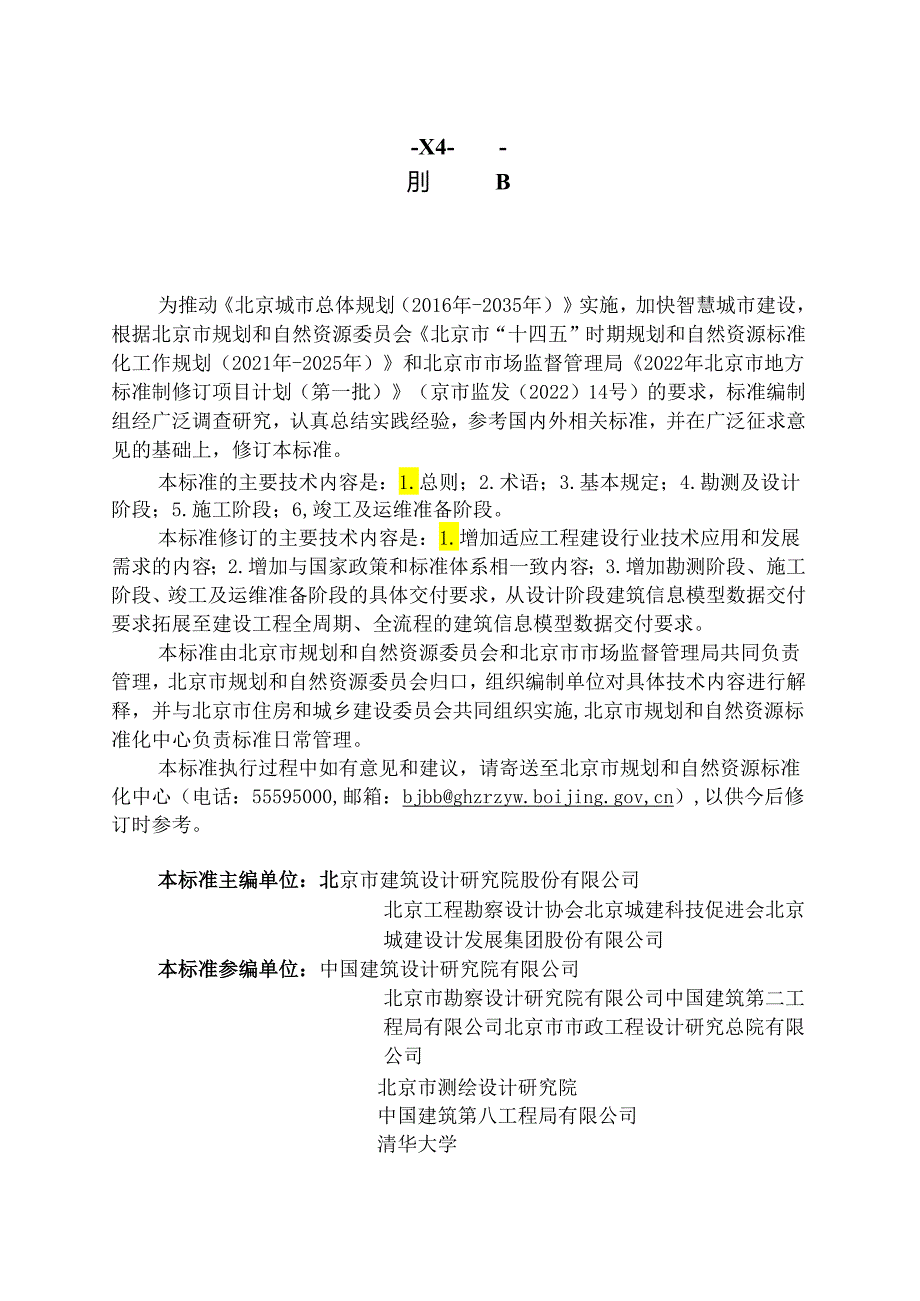

2、：2024年10月01日2024北京-X4-刖B为推动北京城市总体规划（2016年-2035年）实施，加快智慧城市建设，根据北京市规划和自然资源委员会北京市“十四五”时期规划和自然资源标准化工作规划（2021年-2025年）和北京市市场监督管理局2022年北京市地方标准制修订项目计划（第一批）（京市监发（2022）14号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考国内外相关标准，并在广泛征求意见的基础上，修订本标准。本标准的主要技术内容是：1.总则；2.术语；3.基本规定；4.勘测及设计阶段；5.施工阶段；6,竣工及运维准备阶段。本标准修订的主要技术内容是：1.增加适应工程建设行
3、业技术应用和发展需求的内容；2.增加与国家政策和标准体系相一致内容；3.增加勘测阶段、施工阶段、竣工及运维准备阶段的具体交付要求，从设计阶段建筑信息模型数据交付要求拓展至建设工程全周期、全流程的建筑信息模型数据交付要求。本标准由北京市规划和自然资源委员会和北京市市场监督管理局共同负责管理，北京市规划和自然资源委员会归口，组织编制单位对具体技术内容进行解释，并与北京市住房和城乡建设委员会共同组织实施,北京市规划和自然资源标准化中心负责标准日常管理。本标准执行过程中如有意见和建议，请寄送至北京市规划和自然资源标准化中心（电话：55595000,邮箱：bjbbghzrzyw.boijing.gov,
4、cn）,以供今后修订时参考。本标准主编单位：北京市建筑设计研究院股份有限公司北京工程勘察设计协会北京城建科技促进会北京城建设计发展集团股份有限公司本标准参编单位：中国建筑设计研究院有限公司北京市勘察设计研究院有限公司中国建筑第二工程局有限公司北京市市政工程设计研究总院有限公司北京市测绘设计研究院中国建筑第八工程局有限公司清华大学北京市住宅建筑设计研究院有限公司上海宝冶集团有限公司中国中元国际工程有限公司北京建工集团有限责任公司北京城建勘测设计研究院有限责任公司中建一局集团建设发展有限公司中设数字技术有限公司北京城建亚泰建设集团有限公司北京建院科技发展有限公司北京市第三建筑工程有限公司北京市工业
5、设计研究院有限公司北京建工路桥集团有限公司清华大学建筑设计研究院有限公司北京建工建筑产业化投资建设发展有限公司北京维拓时代建筑设计股份有限公司北京六建集团有限责任公司北京东方华睿建筑设计有限公司广联达科技股份有限公司品茗科技股份有限公司广州中望龙腾软件股份有限公司北京天正软件股份有限公司北京盈建科软件股份有限公司本标准主要起草人员：徐全胜刘济琨梁楠鲁丽萍姜月菊张弘强张建军梁进王凤琴胡颐衡柳澎韩慧卿李渔刘思刘卫昕韩熠杨翊楠王文军顾明华福才韩德志戴金娥郑广亮李文会韩高峰王玉卿郭伟峰冯红超百世健颜涯韩宝良李宁刘鹏刘增良慎旭双亓守刚刘玉身林佳瑞钱嘉宏何一洋徐连柱裴海清1鲁自力何山张煜杨震卿宋萍萍宗丽娜
6、董书健周玉凤徐静涛诸进于洁石磊文轩郭婷婷林卫夏宁张磊李剑峰龚寒夏伟刘加根刘恒高峥王晨陈禄阳郑金伟匡嘉智刘海峰谭喜峰李会涛方圆陈祖漳方海存赵伟张一丁李超高东龙王贤磊高航付海立冯星波李文俊马艺彬马智亮马海志化建新赵妍妍何爱利李岩松赵静目次1总则12术语23 基本规定34勘测及设计阶段53.1 一般规定53.2 勘测BIM交付成果53.3 设计BIM交付成果65 施工阶段75.1 一般规定75.2 深化设计BlM交付成果75.3 施工过程BIM交付成果86竣工及运维准备阶段106.1 一般规定106.2 竣工BIM交付成果106.3 运维BIM交付成果11附录A常用构件级模型单元信息深度12附录B施
7、工过程模型细度23本标准用词说明27引用标准名录28附：条文说明28CONTENTS1 Generalprovisions12 d*ms23 Basicrequirement34 Surveyanddesignphase44.1 Generalprovisions44.2 SurveyBIMdeliverables44.3 DesignBIMdeliverables55 Constructionphase65.1 Generalprovisions65.2 DetaildesignBIMdeliverables65.3 ConstructionprocessBIMdeliverables76
8、Preparationstageforcompletionandoperationandmaintenance96.1 Generalprovisions96.2 CompletionBIMdeliverables96.3 OperationandmaintenancepreparationBIMdeliverables10Appendix A 1.evelofinformationdetailforcommoncomponentmodels11Appendix B BIMmodelfinenessofconstructionphase22Explanationofwordinginthiss
9、tandard261.istofquotedstandards27Addition:ExplanationofProvisions281总则1.0.1为充分发挥建筑信息模型（BIM）贯穿建设全周期的信息共享和载体作用，规范勘测、设计、施工、竣工及运维准备各阶段数字成果交付，制定本标准。1.0.2本标准适用于北京市新建、改建及扩建的民用建筑工程的勘测、设计、施工、竣工及运维准备各阶段建筑信息模型成果交付。1.0.3民用建筑信息模型交付除应符合本标准外，尚应符合国家及北京市现行有关标准的规定。2术语2. 0.1建筑信息模型交付buildinginformationmodeldelivery根据工程
10、项目的应用需求，将勘测、设计、施工、竣工及运维准备各阶段形成的建筑信息模型及相关数据进行移交的行为，简称BIM交付。建筑信息模型交付的各类成果文件，简称BIM交付成果。2.0.2测绘信息模型surveyinginformationmodel反映现状地形地貌、建筑、道路、植被、水系、地下管线、用地红线、规划控制线等信息的模型，简称测绘BIM模型。2. 0.3岩土工程勘察信息模型geotechnicalinvestigationinformationmodel反映场地工程地质、水文地质和岩土工程评价等信息的模型，简称岩土工程勘察BIM模型。3. 0.4设计信息模型designinformation
11、model反映设计阶段建筑、结构等专业设计意图的模型，简称设计BIM模型。4. 0.5模型关联文件modelrelateddocument与建筑信息模型相关联且可辅助解释模型的文件。5. 0.6模型使用说明书modelinstructionmanual反映模型各子项、各专业的成果内容、基本信息、文件分级、文件的组织方式、三维图例、视图使用、参数设置及构件的使用说明文件。3基本规定3.0.1工程建设项目BIM交付包括勘测及设计阶段、施工阶段以及竣工及运维准备阶段的BIM交付。6. 0.2建设方应统一接收并整合各阶段BIM交付成果进行交付传递。3. 0.3BIM交付宜由建设单位依据工程应用需求，宜
12、以合同形式与相关方明确交付内容、交付深度、交付方式，形成项目交付标准；建设单位向行政审批部门的BIM交付，应根据行政审批的统一要求进行。3.0.4工程参建各方BIM交付应满足统一分类、命名、编码的要求。3.0.5各阶段BlM交付成果应包括BlM模型和模型关联文件，并应符合下列要求：1 BIM模型宜按勘测与设计、施工、竣工和运维准备阶段划分，模型细度应满足各阶段交付要求；2各专业、专项模型关联的数据信息应协调一致，并具有连续性；3模型关联文件应包括模型使用说明书、图纸、工程资料、可视化成果、工程量统计等，图纸、可视化成果、工程量统计宜优先从BIM模型中生成。3.0.6BlM交付成果应建立各阶段B
13、lM模型之间、同一阶段各专业（专项）BIM模型之间、BIM模型与模型关联文件之间的链接关系。3.0.7BlM模型应同时交付源格式和交换格式文件，各阶段交付成果及格式应由相关方自行规定。BlM模型交换格式应同时符合现行国家标准建筑信息模型设计交付标准GB/T51301的规定。3.0.8BIM交付成果应建立安全、可靠、协同的通用数据环境，通用数据环境应满足BIM模型、模型关联文件的存储和交付的要求。3.0.9BIM交付成果应清除冗余信息，各阶段成果交付前应进行模型清理。3.0.10BIM交付成果应采用国家统一度量单位、适用于北京现行坐标系及高程要求。4勘测及设计阶段4.1 一般规定1. 1.1勘测
14、及设计阶段BIM交付成果应与场地现状一致，满足施工工艺、设备与材料的通用需求。4. 1.2BIM模型单元信息深度划分为Nl、N2、N3和N4四个等级，交付要求应符合现行国家标准建筑信息模型设计交付标准GB/T51301的有关规定。5. 1.3勘测及设计BIM交付应包含勘测BIM交付成果和设计BIM交付成果。6. 1.4勘测BIM交付成果包括测绘BIM模型、岩土工程勘察BIM模型等，BIM交付成果应满足设计和施工对勘测BIM信息的要求。7. 1.5设计BIM交付成果应包括设计BlM模型、模型使用说明书，BIM交付成果应满足施工对设计BIM信息的要求，并满足各专业报规报建的要求。4.2勘测BIM交付成果4.2.1测绘BlM模型内容宜包括地形地貌、建筑、构筑物、道路、植被、水系、管线、规划控制线等信息。4.2.2测绘BIM交付成果应满足设计阶段对地表信息数据的需求。4.2.3岩土工程勘察BlM模型可分为地质模型、勘探模型、测试模型等，并应包括下列内容：1地质模型包括：岩土体、地质构造、地下水、不良地质体等模型；2勘探模型包括：钻孔、探井、探槽、探坑、物探等模型；3测试模型包括：原位测试点、取样点等模型。4.2.4岩土工程勘察BlM模型应反映地层、含水层和地质构造空间分布规律，并应包括与模型对象相关联的属性信息。4.2.5岩土工程勘
