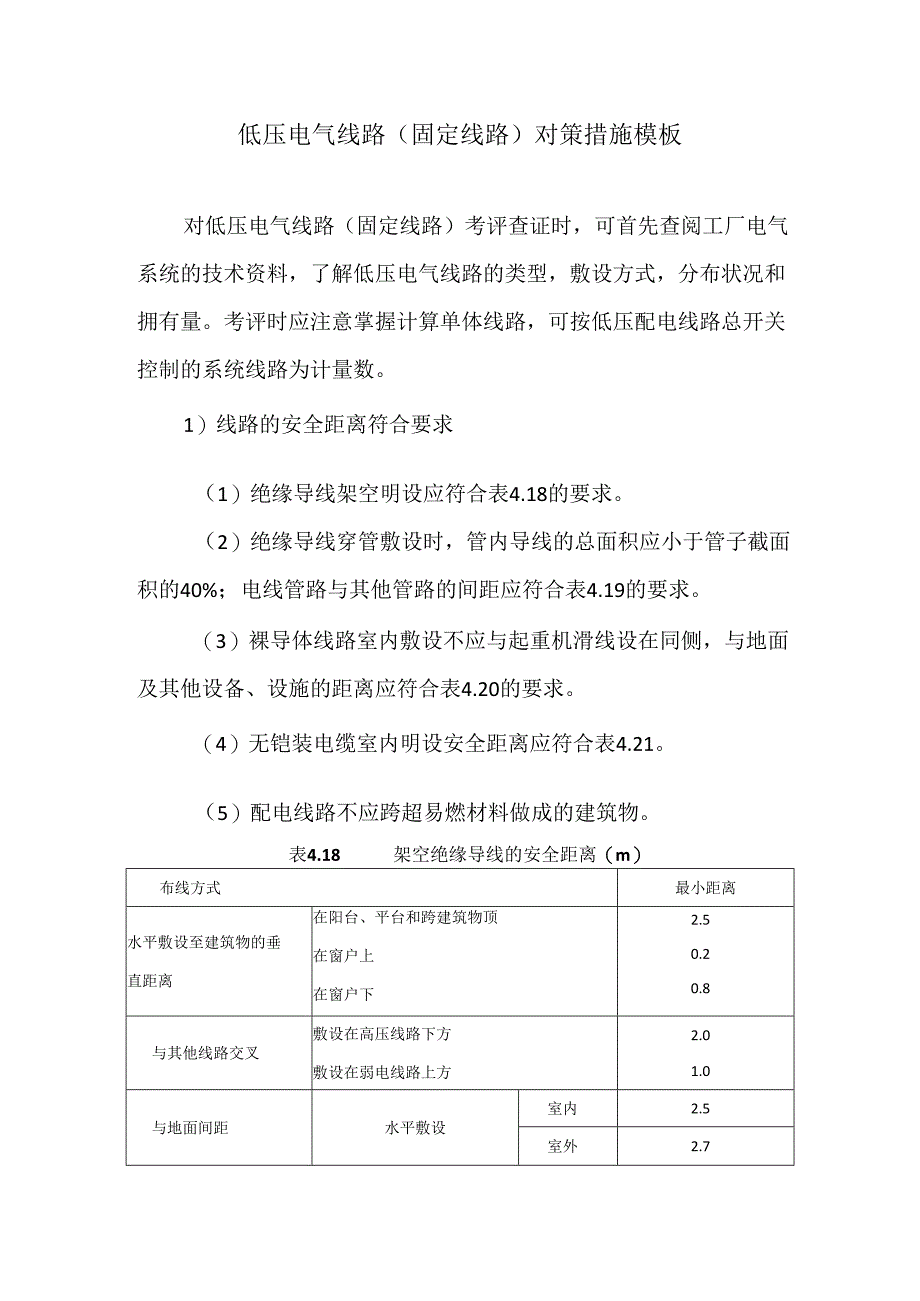

1、低压电气线路（固定线路）对策措施模板对低压电气线路（固定线路）考评查证时，可首先查阅工厂电气系统的技术资料，了解低压电气线路的类型，敷设方式，分布状况和拥有量。考评时应注意掌握计算单体线路，可按低压配电线路总开关控制的系统线路为计量数。1）线路的安全距离符合要求（1）绝缘导线架空明设应符合表4.18的要求。（2）绝缘导线穿管敷设时，管内导线的总面积应小于管子截面积的40%；电线管路与其他管路的间距应符合表4.19的要求。（3）裸导体线路室内敷设不应与起重机滑线设在同侧，与地面及其他设备、设施的距离应符合表4.20的要求。（4）无铠装电缆室内明设安全距离应符合表4.21。（5）配电线路不应跨超易

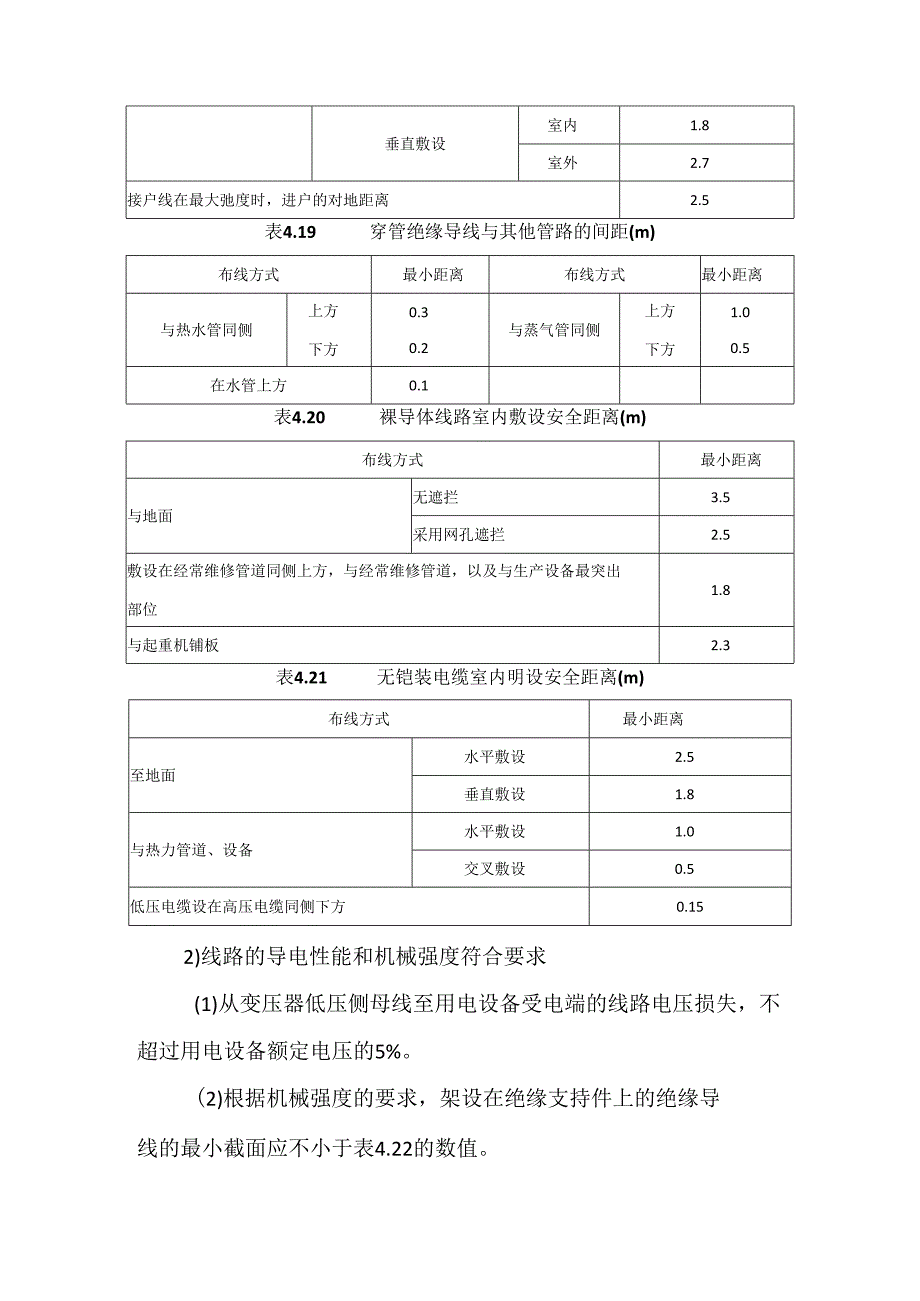

2、燃材料做成的建筑物。表4.18架空绝缘导线的安全距离（m）布线方式最小距离水平敷设至建筑物的垂直距离在阳台、平台和跨建筑物顶在窗户上在窗户下2.50.20.8与其他线路交叉敷设在高压线路下方敷设在弱电线路上方2.01.0与地面间距水平敷设室内2.5室外2.7垂直敷设室内1.8室外2.7接户线在最大弛度时，进户的对地距离2.5表4.19穿管绝缘导线与其他管路的间距(m)布线方式最小距离布线方式最小距离与热水管同侧上方下方0.30.2与蒸气管同侧上方下方1.00.5在水管上方0.1表4.20裸导体线路室内敷设安全距离(m)布线方式最小距离与地面无遮拦3.5采用网孔遮拦2.5敷设在经常维修管道同侧上

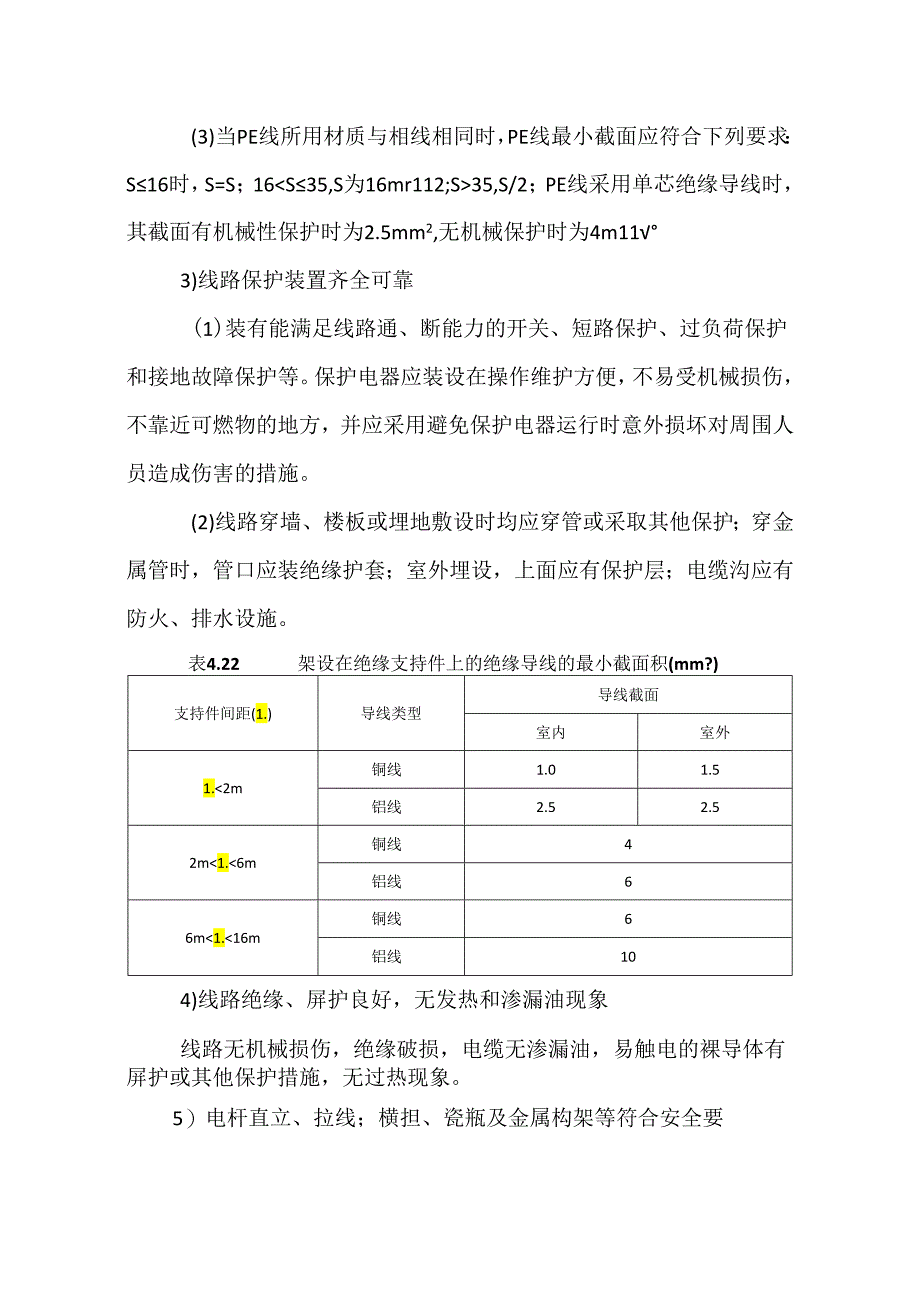

3、方，与经常维修管道，以及与生产设备最突出部位1.8与起重机铺板2.3表4.21无铠装电缆室内明设安全距离(m)布线方式最小距离至地面水平敷设2.5垂直敷设1.8与热力管道、设备水平敷设1.0交叉敷设0.5低压电缆设在高压电缆同侧下方0.152)线路的导电性能和机械强度符合要求(1)从变压器低压侧母线至用电设备受电端的线路电压损失，不超过用电设备额定电压的5%。(2)根据机械强度的要求，架设在绝缘支持件上的绝缘导线的最小截面应不小于表4.22的数值。(3)当PE线所用材质与相线相同时，PE线最小截面应符合下列要求：S16时，S=S；1635,S/2；PE线采用单芯绝缘导线时，其截面有机械性保护时
4、为2.5mm2,无机械保护时为4m113)线路保护装置齐全可靠(1)装有能满足线路通、断能力的开关、短路保护、过负荷保护和接地故障保护等。保护电器应装设在操作维护方便，不易受机械损伤，不靠近可燃物的地方，并应采用避免保护电器运行时意外损坏对周围人员造成伤害的措施。(2)线路穿墙、楼板或埋地敷设时均应穿管或采取其他保护；穿金属管时，管口应装绝缘护套；室外埋设，上面应有保护层；电缆沟应有防火、排水设施。表4.22架设在绝缘支持件上的绝缘导线的最小截面积(mm?)支持件间距(1.)导线类型导线截面室内室外1.2m铜线1.01.5铝线2.52.52m1.6m铜线4铝线66m1.16m铜线6铝线104)
5、线路绝缘、屏护良好，无发热和渗漏油现象线路无机械损伤，绝缘破损，电缆无渗漏油，易触电的裸导体有屏护或其他保护措施，无过热现象。5）电杆直立、拉线；横担、瓷瓶及金属构架等符合安全要求（1）电杆表面光洁平整，无露筋、裂缝等缺陷。立杆基础牢固，其倾斜不应使杆梢位移大于半个杆梢，终端杆拉线倾斜不应使杆梢位移大于一个杆梢。（2）拉线与电杆夹角不应小于30度，应与线路方向对正;混凝土电杆拉线从导线之间穿过时，应设拉线绝缘子。（3）横担应平整，直线杆单横担应在受电侧，转角杆及终端杆单横担应在拉线侧。（4）瓷件及绝缘套、垫完整无裂纹，金属件固定牢固。6）线路相序、相色正确，标志齐全、清晰（1）相序排列：上下布线交流A、N、B、C或直流正、负极由上向下；水平布线交流A、N、B、C或直流正、负由内向外（面对负荷交流A、N、B、C或直流正、负极由左向右）。（2）线路相色:交流：A相一黄色，N相一黑色，B相一绿色，C相一红色;直流：正极一赭色；负极一兰色。（3）地下线路应有清晰的坐标或标志以及施工图。7）线路排列整齐，无影响线路安全的障碍物相间排列或与其他线路同杆、同侧敷设时，排列均应整齐有序，线路周围应无树技或其他障碍物，电缆沟及其地面无垃圾和重物堆积。
