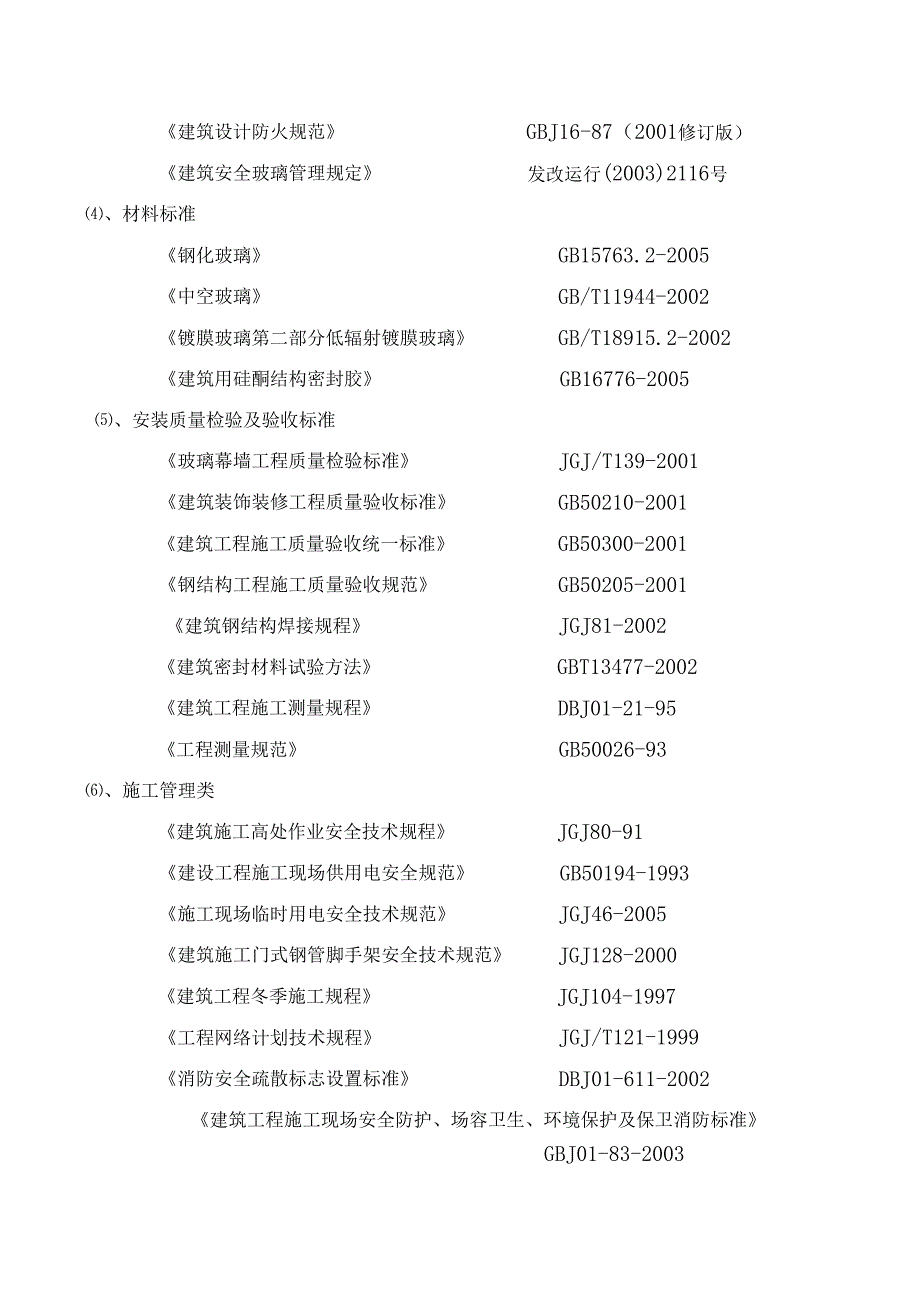

观光电梯玻璃幕墙施工方案要点.docx_第2页
第2页 / 共18页
观光电梯玻璃幕墙施工方案要点.docx_第3页
第3页 / 共18页
观光电梯玻璃幕墙施工方案要点.docx_第4页
第4页 / 共18页
观光电梯玻璃幕墙施工方案要点.docx_第5页
第5页 / 共18页
观光电梯玻璃幕墙施工方案要点.docx_第6页
第6页 / 共18页
观光电梯玻璃幕墙施工方案要点.docx_第7页
第7页 / 共18页
观光电梯玻璃幕墙施工方案要点.docx_第8页
第8页 / 共18页
观光电梯玻璃幕墙施工方案要点.docx_第9页
第9页 / 共18页
观光电梯玻璃幕墙施工方案要点.docx_第10页
第10页 / 共18页
亲,该文档总共18页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《观光电梯玻璃幕墙施工方案要点.docx》由会员分享,可在线阅读,更多相关《观光电梯玻璃幕墙施工方案要点.docx(18页珍藏版)》请在第壹文秘上搜索。

1、JGJ102-2003JG3035-1996GB50009-2001JGJl13-2003GB/T18091-2000GB50017-2003JGJ81-2002GB50189-2005GBJl18-1998GB50057-1994(2000年版)GB50011-2001观光电梯玻璃幕墙专项施工方案编制人:审核人:编制日期:哈尔滨艺峰装饰工程有限公司1、编制依据1.1、编制依据此施工组织设计按照以下文件为依据而编制:(1)、观光电梯幕墙工程施工图(2)、及总包签订的施工合同(3)、工程技术规程规范玻璃幕墙工程技术规范建筑幕墙建筑结构荷载规范建筑玻璃应用技术规程玻璃幕墙光学性能钢结构设计规范建筑

2、钢结构焊接技术规程公用建筑节能设计标准民用建筑隔声设计规范建筑防雷设计规范建筑抗震设计规范建筑设计防火规范GBJ16-87(2001修订版)建筑安全玻璃管理规定发改运行(2003)2116号、材料标准钢化玻璃GB15763.2-2005中空玻璃GB/T11944-2002镀膜玻璃第二部分低辐射镀膜玻璃GB/T18915.2-2002建筑用硅酮结构密封胶GB16776-2005、安装质量检验及验收标准玻璃幕墙工程质量检验标准JGJ/T139-2001建筑装饰装修工程质量验收标准GB50210-2001建筑工程施工质量验收统一标准GB50300-2001钢结构工程施工质量验收规范GB50205-2

3、001建筑钢结构焊接规程JGJ81-2002建筑密封材料试验方法GBT13477-2002建筑工程施工测量规程DBJ01-21-95工程测量规范GB50026-93、施工管理类建筑施工高处作业安全技术规程JGJ80-91建设工程施工现场供用电安全规范GB50194-1993施工现场临时用电安全技术规范JGJ46-2005建筑施工门式钢管脚手架安全技术规范JGJ128-2000建筑工程冬季施工规程JGJ104-1997工程网络计划技术规程JGJ/T121-1999消防安全疏散标志设置标准DBJ01-611-2002建筑工程施工现场安全防护、场容卫生、环境保护及保卫消防标准GBJ01-83-200

4、3(8)、国家现行有关强制性标准的规定。(9)、产品出产地的相关规范及标准。2、工程概况2.1、工程简介:序号项目内容1工程名称2工程地址3建设单位艺峰装饰工程有限公司4设计单位艺峰装饰工程有限公司5监理单位6质量监督单位7施工总承包单位8资金来源2.2幕墙主要种类及分布位置(1)玻璃部分明框隔热玻璃幕墙面材采用10+10A+10双钢化中空镀膜玻璃(外镀内白),立柱采用120x1120x4、120x120x4方管,横梁采用120x120x4方管。3、幕墙安装施工流程施工顺序:(预埋件的安装f)测量放线一连接件安装一主龙骨安装(次龙骨安装)f安装面材(钢材、玻璃)f注胶f验收4、施工工艺4.1

5、预埋件的埋设:4.1.1 埋件应埋设牢固,位置准确,埋件标高差不应大于IOmm,埋件位置及设计位置的偏差不应大于20mmo4.1.2 根据埋件施工图埋件分布的情况,对埋件进行编号,从1至若干个进行埋设并以埋件检查表填写埋件埋设的情况。上下、左右、前后将埋设的情况记录下来。4.1.3 预埋件在埋设过程中,要以多轴线进行埋设,相对来说轴线之间的精确度足以满足埋件的几何尺寸,若以单轴线定位,丈量过程中尺寸误差会积累,造成预埋件的偏位。4.2 测量放线4.2.1 1以轴线作为基准线进行放线及校核现场结构及埋件尺寸,并确定主体结构边角尺寸反馈给技术部及早进行边角龙骨分格尺寸调整。4.2.2 利用钢卷尺、

6、经纬仪从原始轴线控制点、标高点引测辅助轴线。4.2.3 利用经纬仪对辅助轴线进行尺寸和角度复核,确保偏差在允许范围内,并标识于层面。4.2.4 利用辅助轴线,依据纵向龙骨布置图,用钢卷尺、经纬仪定出每边边角龙骨外表中心位置和每边中部龙骨外表中心点,复核后标识于层面。4.2.5 利用激光铅垂仪从标识点向上垂直引测至幕墙顶部,校核后安装定位钢丝,利用经纬仪进行双向正交校核后固定。4.2.6 水平控制:依据玻璃幕墙施工技术规范要求,其整幅水平标高偏差W5mmo4.2.7 幕墙分格轴线的测量放线及主体结构的测量放线配合,对误差进行控制、分配、消化,不使其积累。4.2.8每天定时校核,以确保幕墙的垂直及

7、立柱位置的正确。4.2.9放线的顺序:按土建方提供的控制点,测出轴线位置,经我方复测后上、下放钢线,用经纬仪校核其准确性。幕墙支座的水平放线每二个分格设一个固定支点,用水平仪检测其准确性,同样按中心放线方法放出主梁的进出位线。4.3连接件的安装4.3.1连接件安装的质量及否关系到幕墙安装质量的一个重要环节。该部分工作还应包含埋板的偏位处理,防雷的连接等。4.3.2连接件及埋件通过焊接连接到一起。埋板偏差的需先按设计要求处理,无埋板的需进行后埋处理,确保安全、经济又能满足相关规范要求。4.3.3安装至少相邻三根竖料后,调平连接件并注意相邻竖料的平整(骨架调平还可利用连接件调节孔进行调整)。4.3

8、.4焊接需确保安全、质量以及焊缝高度,及时除掉焊渣报验。验收合格后,需进行防腐处理即涂刷防腐漆。4.4主龙骨安装1.1.1 立柱是通过焊接及连接件连接固定。安装时,将竖骨料按节点图插在连接件上。立柱之间连接采用插接件,完成竖骨料的安装,再进行整体调平(调平范围横向相邻不少于3根,竖向相邻不少于2根)。1.1.2 相邻两根主梁安装标高偏差不大于3mm,同层主梁的最大标高偏差不大于5mmo1.1.3 主梁找平、调整:主梁的垂直度可用吊锤控制,平面度由两根定位轴线之间所引的水平线控制。安装误差控制:标高:3mm前后:2mm、左右:3mmo4.5 次龙骨安装4.5.1 在进行横梁安装之前,横梁及竖龙骨

9、之间焊接,再通过横料角码采用焊接连接。注意竖向位置有防雷要求的需做好电气连通。4.5.2 同一层角码安装应由下向上进行,当安装完一层高度时,应进行检查、调整、校正、固定,使其符合质量要求。4.6 玻璃安装4. 6.1面材采用10+10A+10mm双钢化中空玻璃。4. 6.2玻璃及横梁连接的安装工艺:横梁支撑玻璃的部位及地面垂直,要排除因密封不严流入凹槽内的雨水。5. 6.6玻璃安装:根据玻璃编号对应相应位置,按照正确内、外面右上往下一排一排依次安装。6. 6.7外装饰扣盖的安装顺序:先安装竖向立柱装饰盖型材,再安装竖向立柱装饰盖扣条型材,然后再进行对横梁外扣盖型材的安装。7. 6.8玻璃幕墙四

10、周及主体结构之间的缝隙,用防火保温材料填塞,内外表面用密封胶连接密封,保证接缝严密不漏水。4.9 打耐候胶、幕墙整体清洁处理4. 9.1在玻璃室外侧四周用耐候硅酮密封处理。用抹布将拟住胶缝在注胶前半小时内清洁干净。其次粘贴美纹纸,胶缝在清洁半小时内应尽快注胶,超过时间后应重新清洁。刮胶应沿同一面将胶缝刮平(或凹面),同时应注意密封胶的固化时间。注胶后应保持胶线横平竖直、粗细均匀、且粘结牢固、外表美观。4.10 验收玻璃幕墙现场安装时,从安装开始到安装完成,全过程进行质量控制,验收也是穿插于全过程中,验收的内容有:4.10.1板块自身是否有外观质量问题。4.10.2胶缝大小是否符合设计要求。4.

11、10.3胶缝是否横平竖直。4.10.4幕墙各尺寸特征偏差须符合规范要求。5.1安全措施5.1预防高空坠落伤害5.1.1年龄不足18周岁的工人、女性工人不准登高作业;凡有癫痫病、高血压、心脏病、贫血病、眩晕病、恐高症的人不准登高作业。5.1.2遇有6级(10.8米/秒)以上阵风、下雨、下雪天气不准登高作业。凡登高作业人员必须戴安全帽和安全带、穿防滑鞋;必须从专用马道上下,不准攀爬脚手架。5.1.3 严禁上下垂直作业。高处作业所用的工具、零件、材料等必须装入工具袋;不准在高处掷抛材料、工具或其它物品;不得将易滚、易滑的工具、材料堆放在脚手架上,工作完毕应及时将工具、零星材料、零部件等一切易坠落物件

12、清理干净,防止落下伤人。5.1.4 高处作业人员不准玩耍、打闹。不准去自己工作范围外的地方闲逛。高处作业人员必须把安全带系到横梁或立柱等牢固的地方。5.1.5 不许饮酒后的工人和初次到建筑工地的新人登高作业;督促每个登高人员系好安全帽的下颗带,操作时安全带要及安全钢丝绳相连。5.1.6 不经安全人员允许,不得随意拆改脚手架的任何部位。5.2预防触电和防火5. 2.1幕墙施工中用电的一般安全要求:5. 2.1.1所有绝缘安全用具、检查工具、应妥善保管,严禁他用。并定期校验。6. 2.1.2线路上禁止带负荷接电或断电,并禁止带电操作。任何电气设备、线路在未查明无电以前,一律视为有电,不可随意触碰。

13、7. 2.1.3一般绝缘导线禁止在地面、钢结构框脚、脚手架及其它工作面上拖拉。移动式电气设备应使用橡胶绝缘、橡胶护套的电缆。8. 2.1.4有人触电,应立即切断电源,进行急救。电气着火应将有关电源切断,用泡沫灭火器或干砂灭火。5.2.2幕墙施工现场电焊(割)作业5.2.2.1应履行动火申请、审批手续,作业前,应根据申请、审批要求,清理施焊现场IOnl范围内的易燃易爆物品,并采取规定的防护措施。作业人员必须按规定穿戴劳动防护用品。5.2.2.2现场使用的电焊机,应设有防雨、防潮、防晒的机棚。电焊机电源线路及专用开关箱的设置,应符合电焊机安全使用的要求,并必须安装二次空载降压保护装置和防触电保护装

14、置。电焊机开关箱及电源线路接线和线路故障排除必须由专业电工进行。5.2.2.3雨天不得在露天电焊。在潮湿地带作业时,作业人员应站在铺有绝缘物品的地方,并应穿绝缘鞋。5.2.2.4电焊机导线应有良好的绝缘,不得将电焊机导线放在高温物体附近。电焊机导线和焊接地线不得搭在易燃、易爆和带有热源的物品上。5.2.2.5电焊机导线长度不能大于30m,当导线通过道路时,必须架高或穿入防护管内埋设在地下;当通过轨道时,必须从轨道下面穿过。当导线绝缘层受损或断股时,应立即更换。见JGJ46-2005的有关规定。5.2.2.6电焊钳应有良好的绝缘和隔热能力。电焊钳握柄必须绝缘良好,握柄及导线连接应牢靠,接触良好,连接处应采用绝缘布包好并不得外露。焊接时必须有人在场监护。高处焊接或切割时,应有可靠的作业平台,必须挂好安全带。焊割场所周围和下方应采取规定的防火措施并应有专人监护。多台焊机在一齐集中施焊时,焊接平台或焊件必须接地,并应有隔光板。更换场地移动焊把线时,应切断电源。作业人员不得用胳膊夹持电焊钳。禁止手持把线爬梯、登高。清除焊渣,应戴防护眼镜或面罩,头部应避开敲击焊渣飞溅方向。工作结束,应切断焊机电源,锁好开关箱,并检查作业及周围场所,确认无引起火灾危险后,方可离开。5.3钢材焊接焊口防腐施工及打胶施工,要穿戴好防护用品,注意预防中毒。5.4预防机械伤害
