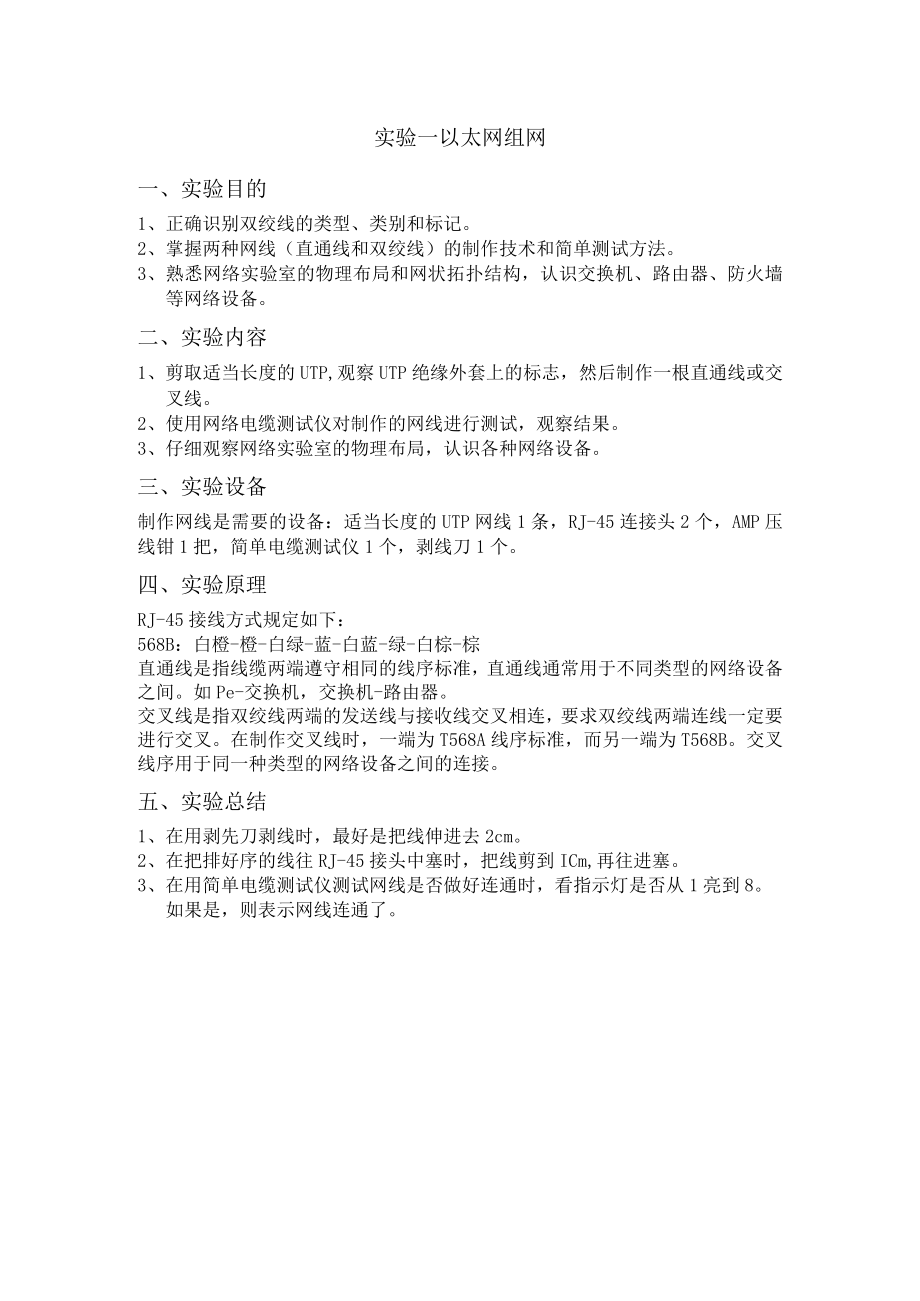

实验一以太网组网一、实验目的1、正确识别双绞线的类型、类别和标记。2、掌握两种网线（直通线和双绞线）的制作技术和简单测试方法。3、熟悉网络实验室的物理布局和网状拓扑结构，认识交换机、路由器、防火墙等网络设备。二、实验内容1、剪取适当长度的UTP,观察UTP绝缘外套上的标志，然后制作一根直通线或交叉线。2、使用网络电缆测试仪对制作的网线进行测试，观察结果。3、仔细观察网络实验室的物理布局，认识各种网络设备。三、实验设备制作网线是需要的设备：适当长度的UTP网线1条，RJ-45连接头2个，AMP压线钳1把，简单电缆测试仪1个，剥线刀1个。四、实验原理RJ-45接线方式规定如下：568B：白橙-橙-白绿-蓝-白蓝-绿-白棕-棕直通线是指线缆两端遵守相同的线序标准，直通线通常用于不同类型的网络设备之间。如Pe-交换机，交换机-路由器。交叉线是指双绞线两端的发送线与接收线交叉相连，要求双绞线两端连线一定要进行交叉。在制作交叉线时，一端为T568A线序标准，而另一端为T568B。交叉线序用于同一种类型的网络设备之间的连接。五、实验总结1、在用剥先刀剥线时，最好是把线伸进去2cm。2、在把排好序的线往RJ-45接头中塞时，把线剪到ICm,再往进塞。3、在用简单电缆测试仪测试网线是否做好连通时，看指示灯是否从1亮到8。如果是，则表示网线连通了。
