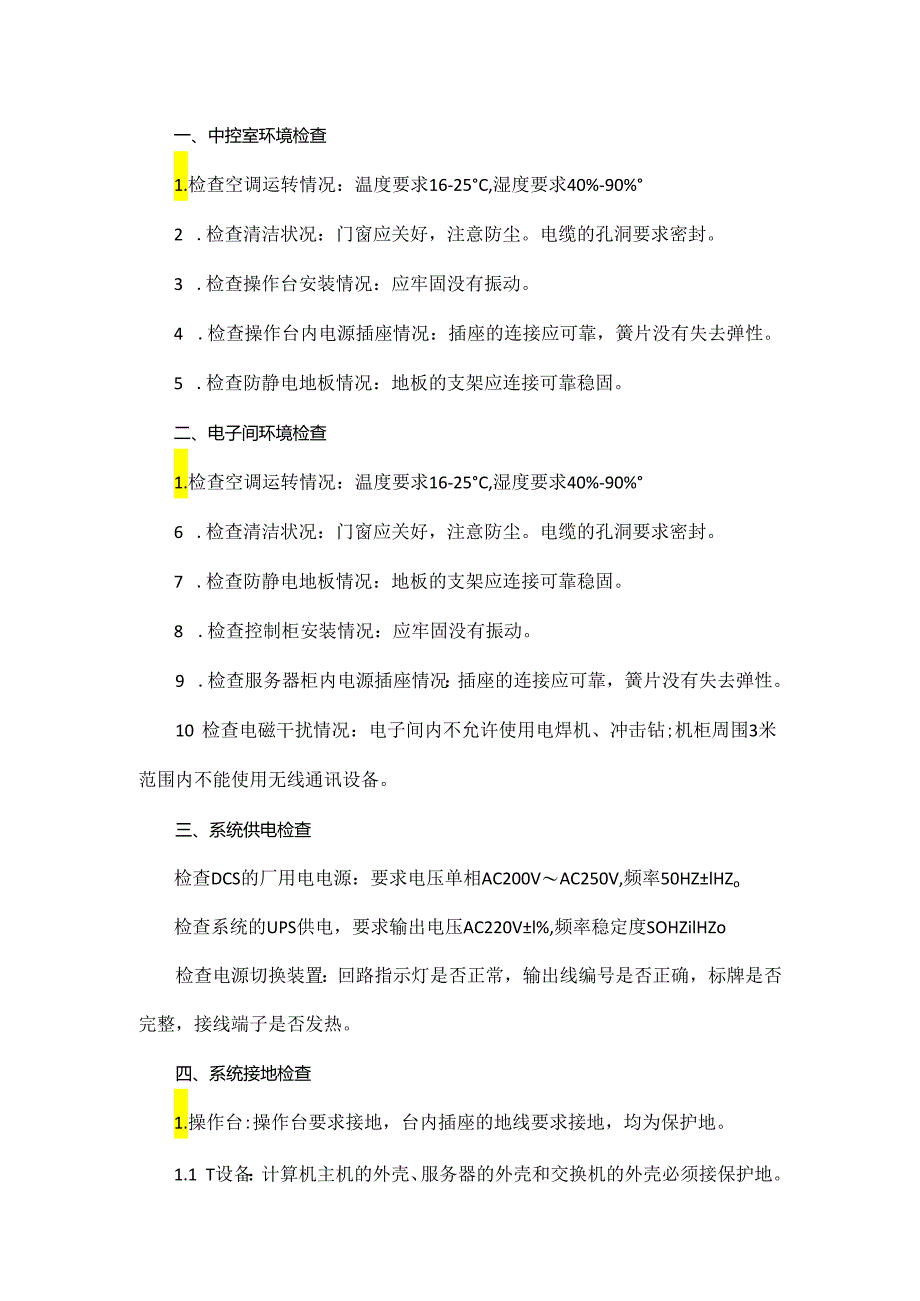

1、一、中控室环境检查1.检查空调运转情况：温度要求16-25C,湿度要求40%-90%2 .检查清洁状况：门窗应关好，注意防尘。电缆的孔洞要求密封。3 .检查操作台安装情况：应牢固没有振动。4 .检查操作台内电源插座情况：插座的连接应可靠，簧片没有失去弹性。5 .检查防静电地板情况：地板的支架应连接可靠稳固。二、电子间环境检查1.检查空调运转情况：温度要求16-25C,湿度要求40%-90%6 .检查清洁状况：门窗应关好，注意防尘。电缆的孔洞要求密封。7 .检查防静电地板情况：地板的支架应连接可靠稳固。8 .检查控制柜安装情况：应牢固没有振动。9 .检查服务器柜内电源插座情况：插座的连接应可靠，

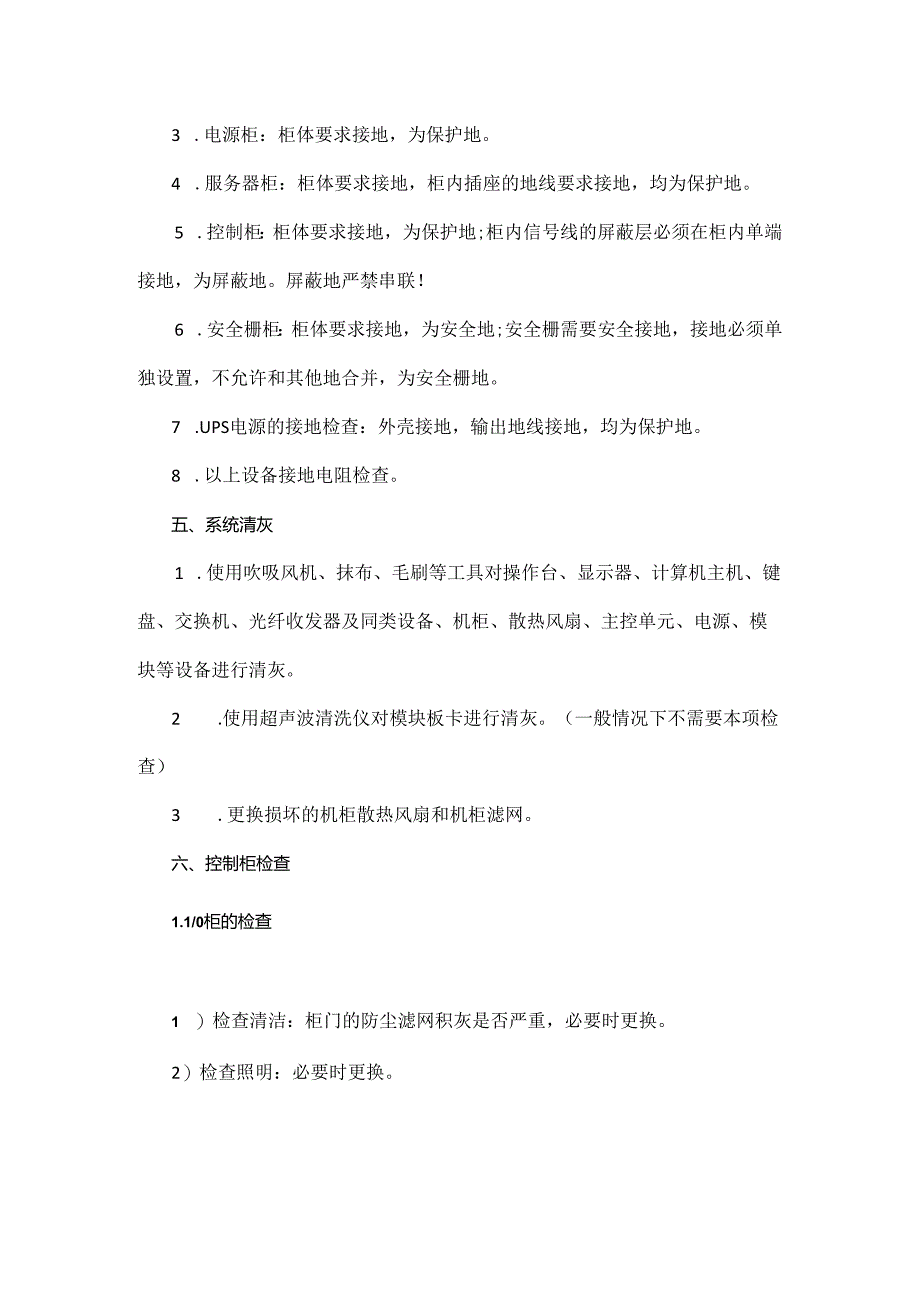

2、簧片没有失去弹性。10 检查电磁干扰情况：电子间内不允许使用电焊机、冲击钻;机柜周围3米范围内不能使用无线通讯设备。三、系统供电检查检查DCS的厂用电电源：要求电压单相AC200VAC250V,频率50HZlHZo检查系统的UPS供电，要求输出电压AC220Vl%,频率稳定度SOHZilHZo检查电源切换装置：回路指示灯是否正常，输出线编号是否正确，标牌是否完整，接线端子是否发热。四、系统接地检查1.操作台:操作台要求接地，台内插座的地线要求接地，均为保护地。1.1 T设备：计算机主机的外壳、服务器的外壳和交换机的外壳必须接保护地。3 .电源柜：柜体要求接地，为保护地。4 .服务器柜：柜体要求
3、接地，柜内插座的地线要求接地，均为保护地。5 .控制柜：柜体要求接地，为保护地;柜内信号线的屏蔽层必须在柜内单端接地，为屏蔽地。屏蔽地严禁串联！6 .安全栅柜：柜体要求接地，为安全地;安全栅需要安全接地，接地必须单独设置，不允许和其他地合并，为安全栅地。7 .UPS电源的接地检查：外壳接地，输出地线接地，均为保护地。8 .以上设备接地电阻检查。五、系统清灰1 .使用吹吸风机、抹布、毛刷等工具对操作台、显示器、计算机主机、键盘、交换机、光纤收发器及同类设备、机柜、散热风扇、主控单元、电源、模块等设备进行清灰。2 .使用超声波清洗仪对模块板卡进行清灰。（一般情况下不需要本项检查）3 .更换损坏的机

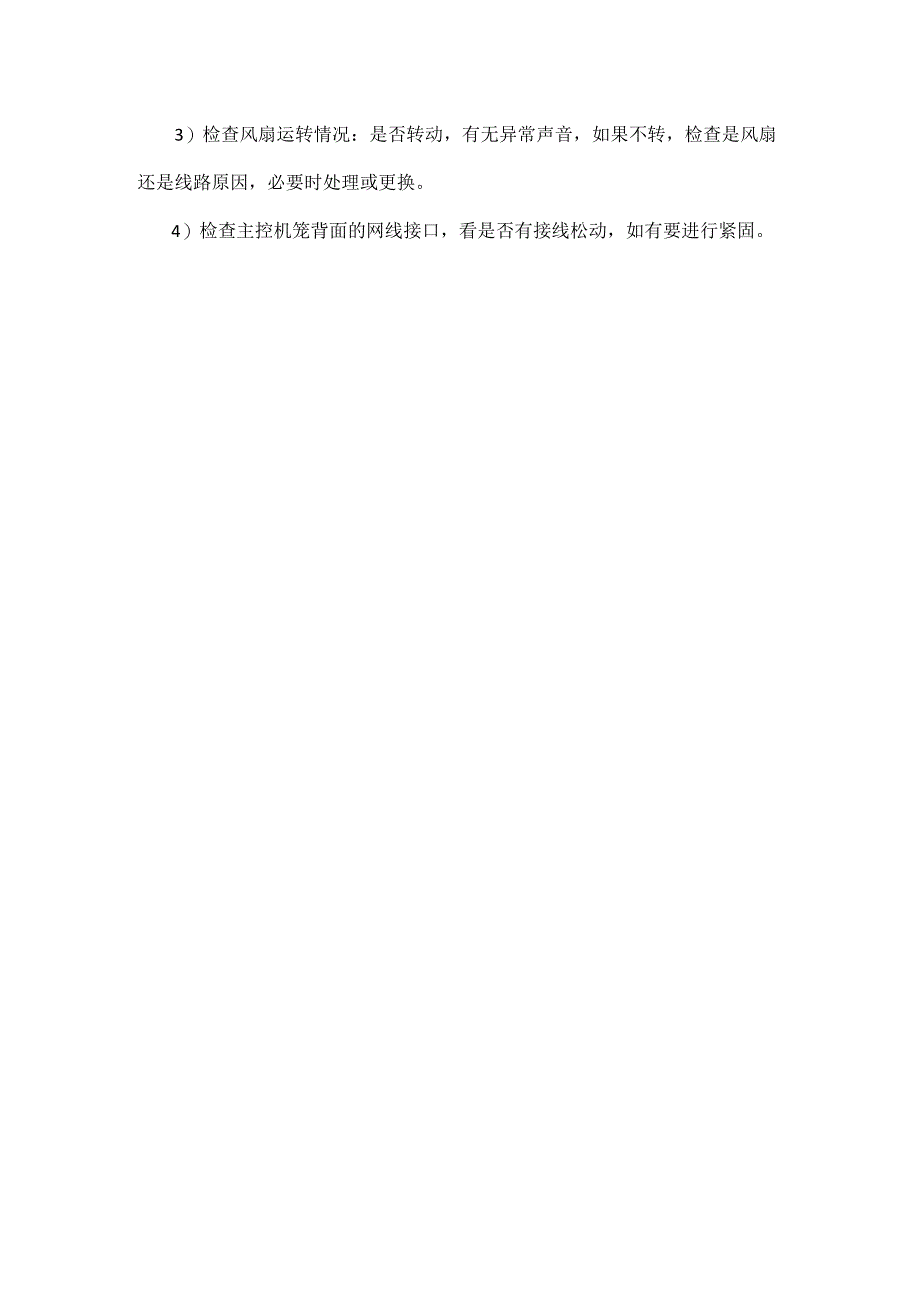

4、柜散热风扇和机柜滤网。六、控制柜检查1.1/0柜的检查1 ）检查清洁：柜门的防尘滤网积灰是否严重，必要时更换。2）检查照明：必要时更换。3）检查风扇运转情况：是否转动，有无异常声音，如果不转，检查是风扇还是线路原因，必要时处理或更换。4）检查主控机笼背面的网线接口，看是否有接线松动，如有要进行紧固。6）检查模块端子接线是否正确，不能有松动。7）检查系统柜内设备的腐蚀情况。8）检查柜子内部设备的发热情况。9）检查和记录I/O柜内所有设备的硬件信息。10）检查柜内机笼的安装和接线是否合格。11）检查电源分配器状态是否正常。12）电源检查：检查电源模块的安装、外观、性能、和冗余功能是否合格。13）主
5、控单元检测：检查主控单元模块的安装、外观、硬件质量、负荷、掉电保护功能和冗余功能是否合格。14）模块检查:对模块精度进行检查和校验;AI（420mA）类模块精度要求在l%o以内，RTD.TC、AO类模块精度要求在2%。以内，DKDO模块要求通道通断快速准确。对超出精度要求的模块进行校正。15）对系统保护功能进行检查。2 .安全栅柜的检查1）检查清洁：柜门的防尘滤网积灰是否严重，必要时更换。2）检查照明：必要时更换。3）检查风扇运转情况：是否转动，有无异常声音，如果不转，检查是风扇还是线路原因，必要时处理或更换。4）检查标识是否齐全、接线是否松动。5）检查系统柜内设备的腐蚀情况。3 .端子柜的检
6、查（同安全橱柜）4 .继电器柜的检查（同安全栅柜）七、计算机检查5 .操作站检查1）检查主机，看电源风扇是否运转，有无异常声音，机箱散热是否良好。2）检查主机的指示灯状态。3）检查主机电源是否有积灰。4）检查鼠标和键盘状态，应能操作灵活。5）检查网络端口，看是否松动，水晶头卡件是否完好，网卡指示灯是否正常工作。6）检查显示器数据和电源接口两头是否牢固，对螺丝进行紧固。7）检查设备管理器，查看设备是否正常，驱动是否完整，有没有报警信息。8）检查任务管理器，查看CPU使用率和内存占用率。9）检查任务管理器，查看系统资源占用情况，有没有可疑进程，检查是否有其他无用的程序在运行。10）检查任务管理器，
7、查看内存，看是否有内存泄露情况。11）检查事件查看器，查看系统错误情况。12）检查事件查看器，查看应用程序错误情况。13）检查系统服务，查看服务的启动状态和启动方式。14）检查磁盘管理，看历史数据盘的容量是否满足，以及系统盘的可用空间是否足够。16）备份本机驱动。6 .服务器检查1）检查主机，看电源风扇是否运转，有无异常声音，机箱散热是否良好。2）检查主机的指示灯状态。3）检查主机电源是否有积灰。4）检查鼠标和键盘状态，应能操作灵活。5）检查网络端口，看是否松动，水晶头卡件是否完好，网卡指示灯是否正常工作。6）检查显示器数据和电源接口两头是否牢固，对螺丝进行紧固。7）检查设备管理器，查看设备是
8、否正常，驱动是否完整，有没有报警信息。8）检查任务管理器，查看CPU使用率和内存占用率。9）检查任务管理器，查看系统资源占用情况，有没有可疑进程，检查是否有其他无用的程序在运行。10）检查任务管理器，查看内存，看是否有内存泄露情况。11）检查事件查看器，查看系统错误情况。12）检查事件查看器，查看应用程序错误情况。13）检查系统服务，查看服务的启动状态和启动方式。14）检查磁盘管理，看历史数据盘的容量是否满足，以及系统盘的可用空间是否足够。15）检查服务器及磁盘阵列的运行状态指示灯是否异常。18）备份本机驱动。7 .工程师站检查1）检查主机，看电源风扇是否运转，有无异常声音，机箱散热是否良好。
9、2）检查主机的指示灯状态。3）检查主机电源是否有积灰。4）检查鼠标和键盘状态，应能操作灵活。5）检查网络端口，看是否松动，水晶头卡件是否完好，网卡指示灯是否正常工作。6）检查显示器数据和电源接口两头是否牢固，对螺丝进行紧固。7）检查设备管理器，查看设备是否正常，驱动是否完整，有没有报警信息。8）检查任务管理器，查看CPU使用率和内存占用率。9）检查任务管理器，查看系统资源占用情况，有没有可疑进程，检查是否有其他无用的程序在运行。10）检查任务管理器，查看内存，看是否有内存泄露情况。11）检查事件查看器，查看系统错误情况。12）检查事件查看器，查看应用程序错误情况。13）检查系统服务，查看服务的
10、启动状态和启动方式。14）检查磁盘管理，看历史数据盘的容量是否满足，以及系统盘的可用空间是否足够。15）检查操作系统软件并做备份。18）备份本机驱动。8 .网络设备检查1）检查交换机：电源插头是否插紧，各种指示灯是否正常。2）检查网线：接头是否松动，保护套管是否脱落，水晶头卡扣是否可用。3）检查光端机：光端机指示灯是否正常。4）检查光缆：光缆端口是否接好，卡扣是否卡好。5）检查其他附件：跳线、光纤盒、法兰等6）检查系统状态图画面上网络的颜色是否正常，网络正常时的颜色应该为绿色。7）检查设备日志中是否有网络故障的信息记录。8）检查网络标识是否正确和对应。八、DCS系统软件检查1）向运行人员了解控
11、制系统的运行状况。2）检查系统状态图，看DCS系统各个部分运行是否正常。3）检查工艺画面上数据刷新和操作是否正常。4）检查系统时钟和时钟同步设置。5）检查主控单元、操作站和服务器的负荷，检查系统负荷是否合格。6）检查工艺报警日志、设备报警日志、SoE报警日志看是否有系统报警信息。7）检查操作日志和全日志，看是否有不良操作记录。8）检查DCS系统在运行期间的组态修改记录。包括点名修改记录、信号强制记录、量程修改记录、报警上下限修改记录、PID参数或其他重要参数的修改记录。9）检查DCS系统日志信息。10）对系统组态、控制参数、PID参数等进行备份和更新。11）检查必须的支持软件是否安装，版本是否合适。12）检查双机监控设置是否正确。13）启动操作站软件，启动过程中应无异常，无出错信息。14）检查操作员站、服务器站、工程师站的软件版本是否正确、一致。
