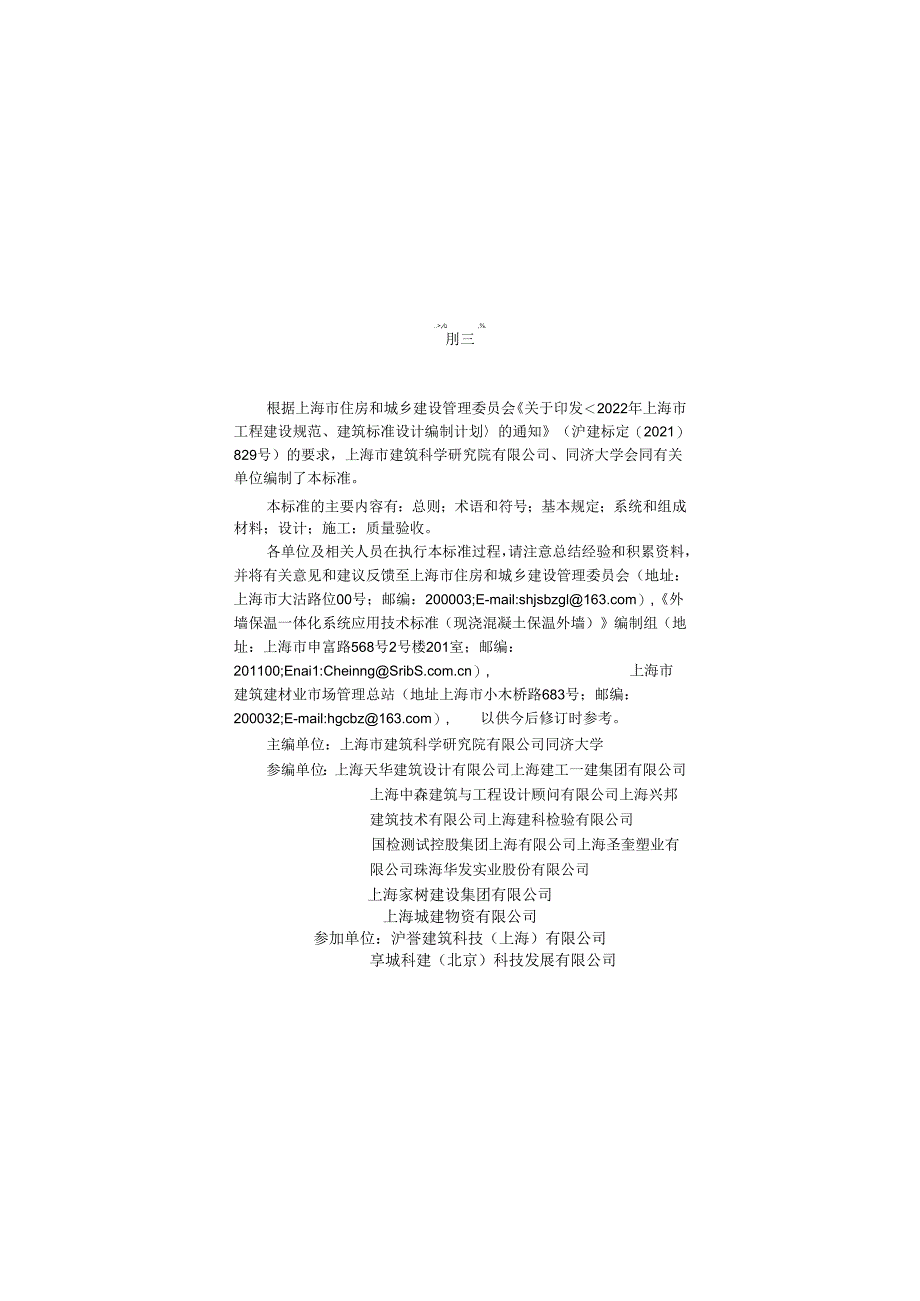

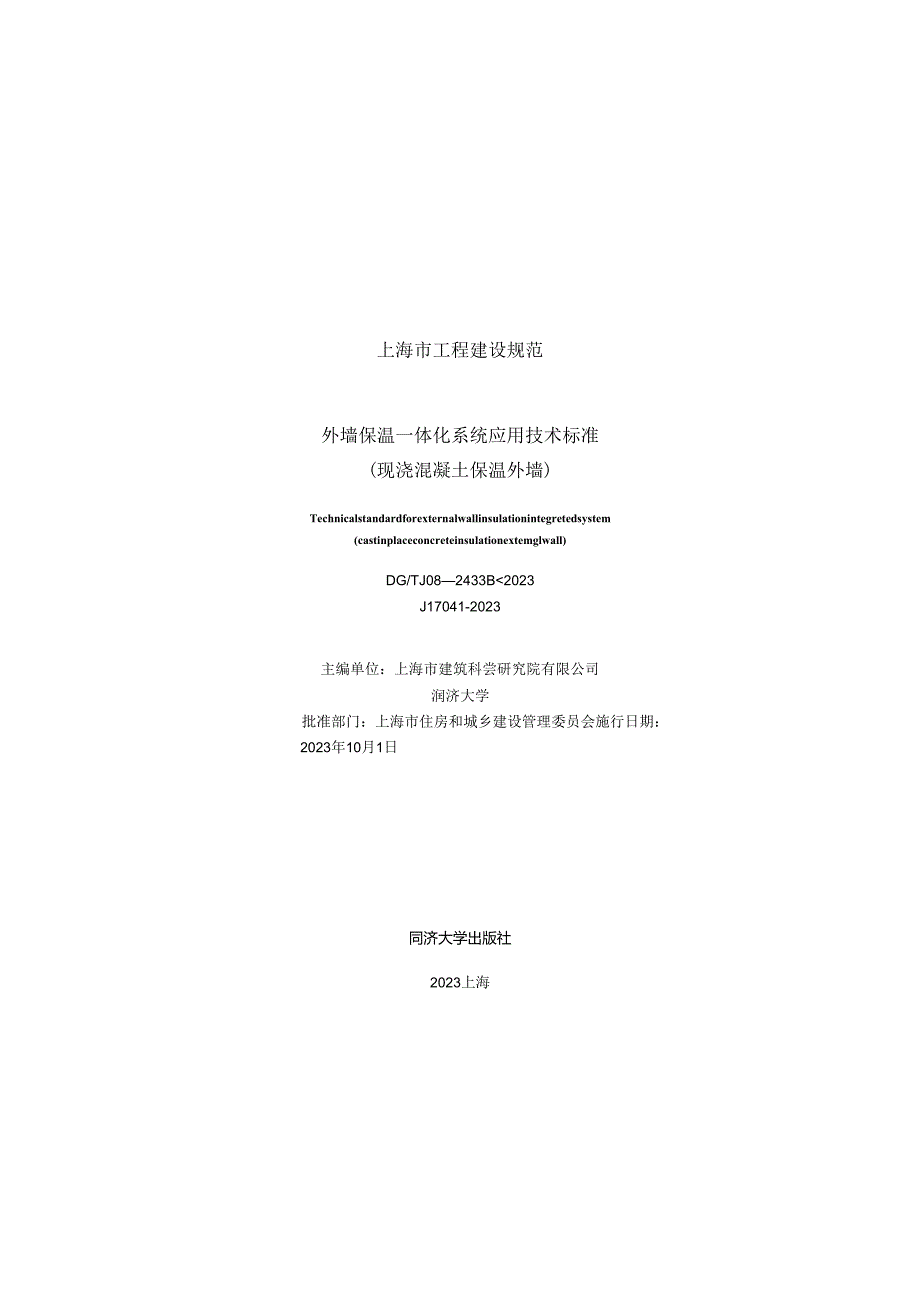

1、上海市工程建设规范外墙保温一体化系统应用技术标准(现浇混凝土保温外墙)Technicalstandardforexternalwallinsulationintegretedsystem(castinplaceconcreteinsulationextemglwall)DG/TJ082433B,q,.刖三根据上海市住房和城乡建设管理委员会关于印发2022年上海市工程建设规范、建筑标准设计编制计划的通知（沪建标定（2021）829号）的要求，上海市建筑科学研究院有限公司、同济大学会同有关单位编制了本标准。本标准的主要内容有：总则；术语和符号；基本规定；系统和组成材料；设计；施工：质量验收。各单位
2、及相关人员在执行本标准过程，请注意总结经验和积累资料，并将有关意见和建议反馈至上海市住房和城乡建设管理委员会（地址：上海市大沽路位00号；邮编：200003;E-mail:shjsbzgl）,外墙保温一体化系统应用技术标准（现浇混凝土保温外墙）编制组（地址：上海市申富路568号2号楼201室；邮编：201100;Enai1:CheinngSribS）,上海市建筑建材业市场管理总站（地址上海市小木桥路683号；邮编：200032;E-mail:hgcbz）,以供今后修订时参考。主编单位：上海市建筑科学研究院有限公司同济大学参编单位：上海天华建筑设计有限公司上海建工一建集团有限公司上海中森建筑与工
3、程设计顾问有限公司上海兴邦建筑技术有限公司上海建科检验有限公司国检测试控股集团上海有限公司上海圣奎塑业有限公司珠海华发实业股份有限公司上海家树建设集团有限公司上海城建物资有限公司参加单位：沪誉建筑科技（上海）有限公司享城科建（北京）科技发展有限公司宁波卫山多宝建材有限公司主要起草人：陈宁苏宇峰赵立群程才渊丁纯李新华王俊朱刚宋刚董庆广岳鹏曹毅然刘甲龙卫智勇称虹柏徐颖刘丙强王娟许奎山章国森吴姝娴丁安磊成海荣超辉”朱永明梅文琦王亚军季良陈发青吴琼林波挺主要审查人：王宝海徐强人学娅周海波沈孝庭钟伟荣赵海燕黄佳俊周依杰上海市建筑建材业市场管理总站目次1总则2术语和符号2,2.1术语22.2符号33基本规
4、定54系统和组成材料64.1 现浇保温外墙系统64.2 现浇保温墙体组成材料84.3 防护层材料114.4 其他材料115设计135.1 一般规定;135.2 立面设计135.3 防水与抗裂145.4 热设计235.5 锚固件设计246施工296.1 一般规定296.2 施工准备306.3 现浇混凝土保温外墙施工306.4 结合部位施工336.5 防水施工336.6 防护层施工347质量验收367.1 一般规定367.2 现浇保温外墙系统进场检验377.3 现浇保温外墙系统施工验收387.4 现浇保温外墙系统验收40本标准用词说明42引用标准名录43条文说明V47Contents1 Gener
5、alprovisions少2 Termsandsymbols22.1 Terms22.2 Symbols33 Basicrequirements54 Systemandconstituentmaterials64.1 Castinplacethermalinsulationexternalwallsystem64.2 Castinplaceinsulationwallcomponents84.3 Renderingsystemmaterial114.4 Othermaterials115 Design135.1 Generalreguirements135.2 Facadedesign135.
6、3 Waterproofandcrackresistance145.4 Thermaldesign235.5 Anchordesign24eConstruction296.1 Generalrequirements296.2 Constructionpreparation306.3 Constructionofcastinplaceconcretethermalinsulationexternalwall306.4 Constructionofjointparts336.5 Waterproofconstruction336.6 Constructionofrenderingsystem347
7、Qualityacceptanceinspection367.1 Generalrequirements367.2 Entryinspectionofcastinplacethermalinsulationexternalwallsystem377.3 Constructionacceptanceofcastinplacethermalinsulationexternalwallsystem387.4 Acceptanceofcastinplacethermalinsulationexternalwallsystem40Explanationofwordinginthisstandard421
8、.istofquotedstandards43Explanationofprovisions47.o.1为规范外墙保温一体化系统（现浇混凝土保温外墙）的设计、施工与质量验收，做到安全适用、技术先进、确保质量、保护环境，制定本标准。1.0.2本标准适用于房屋建筑采用外墙保温一体化系统（现浇混凝土保温外墙）的设计、施工与质量验收。1.0.3外墙保温一体化系统（现浇混凝土保温处墙）在建筑工程中的应用，除应执行本标准外，尚应符合国氛行业和本市现行有关标准的规定。2术语和符号2.1术语2.1.1外墙保温一体化系统(现浇混凝土保温外墙)eaternalwallinsulationintegratedsys
9、tem(castinplaceconcreteinsulationexternalwall)由现浇混凝土保温墙体和防护层组成的外墙保温一体化系统。简称现浇保温外墙系统。2.1.2现浇混凝土保温外墙castlaceconcreteinsulationexternalwall施工现场以保温模板为外侧模板，并通过锚固件与现浇混凝土外墙形成的保温与结构体化外墙简称现浇保温墙体。2.1.3保温模板insblationformwork具有增强构造的单材质的保温材料，是现浇保温墙体的组成部分并兼具现亮混凝土墙体模板作用，在现浇保温外墙系统中起到保温隔热作用。2.1.4锚固件anchor现浇混凝土保温外墙中连
10、接保温模板和现浇混凝土墙体的、重要由圆盘与杆身构成的不锈钢固定件。2.1.5防护层renderingsystem抹面层和饰面层的总称。2.1.6抹面层rendering抹面胶浆抹在保温模板上，中间夹有玻璃纤维网布，保护保温模板并起防裂、防水、抗冲击等作用的构造层。2.1.7抹面胶浆renderingcoatmortar由水泥基胶凝材料、高分子聚合物材料以及填料和添加剂等组成，具有一定变形能力和良好粘结性能，与玻璃纤维网布共同组成抹而层的聚合物水泥砂浆。2.1.8玻璃纤维网布glassfibermesh表面经高分子材料涂覆处理的、具有耐碱性能的网格状玻璃纤维织物，作为增强材料内置于抹面胶浆中，用
11、以提高抹面层的抗裂性和抗冲击性，简称玻纤网。2.1.9饰面层finishcoat现浇保温外墙系统的涂料装饰层。1.2 符号1.3 .1热工设计保温模板导热系数；一保温模板热工计算时的修正系数：S保温模板蓄热系数。2. 2.2结构设计Yo结构重要性系数；Yke-连接节点承载力抗震调整系数；R+锚固件与保温模板反向拉拔承载力设计值；R-锚固件与保温模板局部承压承载力设计值；R4锚固件与混凝土抗拔承载力设计值R,锚固件尾盘抗拉承载力设计值；Yi一一锚固件与保温模板反向拉拔承载力分项系数e锚固件与保温模板局部承压承载力分项系数Ya锚固件与混凝土抗拔承载力分项系数；Yp一锚固件尾盘抗拉承载力分项系数；R
12、m锚固件与保温模板反向拉拔承载力检验值；R锚固件与保温模板局部承压承载力检验值;Rm锚固件与混凝土抗拔承载力检验值；R锚固件尾盘抗拉承载力检验值；S基本组合的效应设计值；c永久荷载分项系数；w风荷载分项系数；Ym水平地震作用分项系数；Y竖向地震作用分项系数；w风荷载组合系数；e动力放大系数；amax水平地震影响系数最大值。3基本规定3. 0.1现浇保温外墙系统的设计工作年限应与主体结构相协调。锚固件的耐久性应满足设计工作年限的要求。接缝密封材料应在工作年限内定期检查、维护或更新，维护或更新周期应与其使用寿命相匹配。1.1 .2保温模板及模板支设应符合现行国家标准混凝土结构工程施工规范GB506
13、66和现行行业标准建筑施工模板安全技术规范JGJ162的有关规定，并应具有足够的抗压缩变形能力、承教能力、刚度和稳定性。1.2 .3抹面层的设计厚度应不于8mm,且不应少于2道施工。3. 0.4饰面层应采用涂料锦面。3.0.5现浇保温外墙系流应采用定型产品或成套技术，并应具备同一供应商提供的配套的组成材料和型式检验报告。系统所有组成材料应彼觉相容。型式检验报告应包括组成材料的名称、生产单位。规格型号、主要性能参数。4系统和组成材料4.1 现浇保温外墙系统1.1 .1现浇保温外墙系统由现浇保温墙体和防护层组成，其基本构造应符合表4.1.1的规定。表4.1.1现浇保温外墙系统基本构造现浇保温外墙系统构造构造示意图现浇保温墙体防护层现浇混凝外墙保温模板锚固件抹面胶浆夹有破纤网涂料(、一ZT卜I/(31.2 .2现浇保温外墙系统性能应符合表4.1.2的规定。收4.1.2现浇保温外墙系统性能要求项目指标试验方法系统耐候性外观不得出现空鼓、剥落或脱落、开裂等破坏，不得产生裂缝、
