《DG_TJ08-2200-2024建筑隔热涂料应用技术标准.docx》由会员分享，可在线阅读，更多相关《DG_TJ08-2200-2024建筑隔热涂料应用技术标准.docx（20页珍藏版）》请在第壹文秘上搜索。

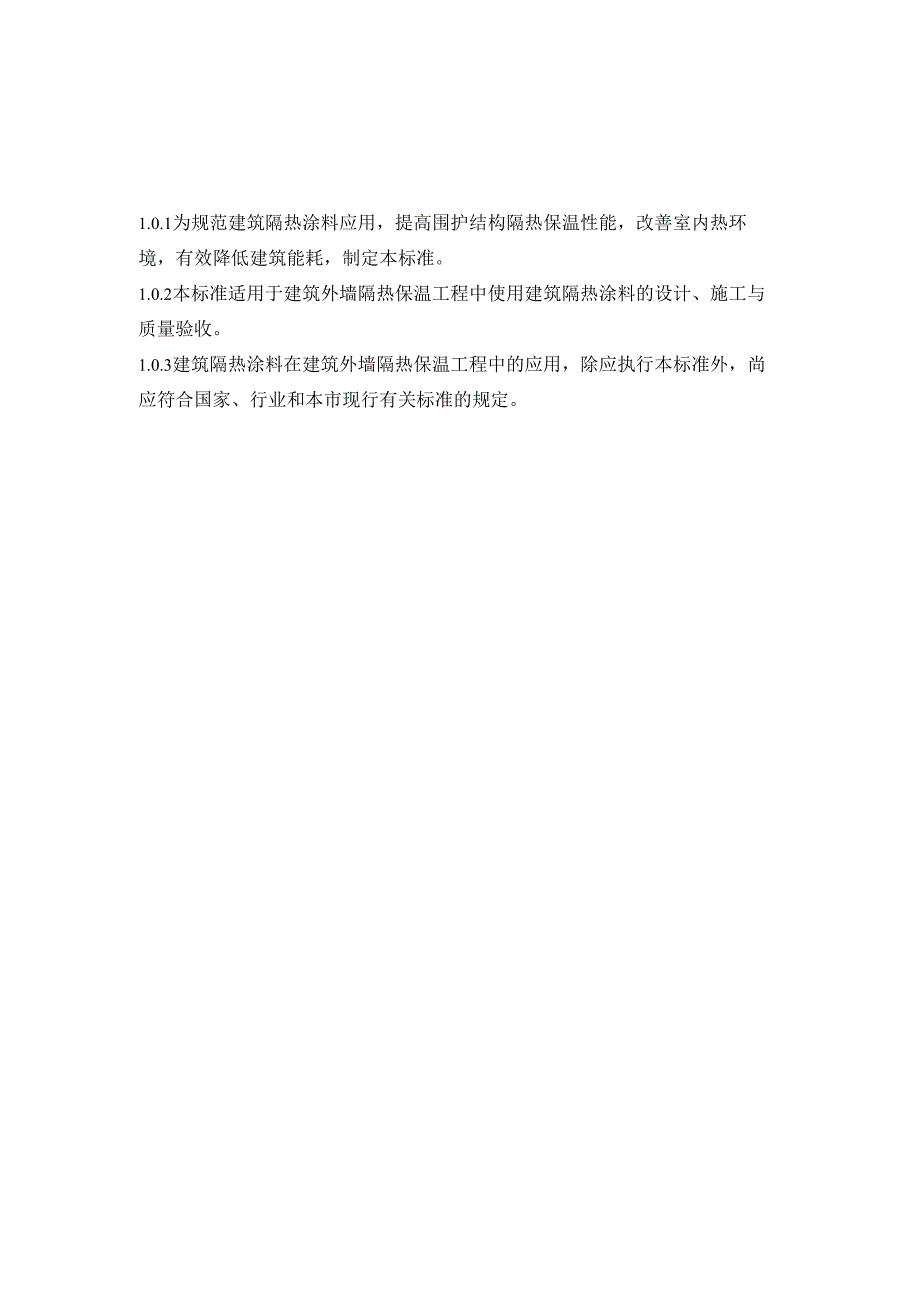

1、2术语23材料33. 1一般规定33.2 热辐射阻隔涂料43.3 反射隔热徐料43.4 配套材料54设计64. 1一般规定64.2 构造设计64.3 热工设计85施工95195. 2I:*105.2 腻子施工115.3 底漆施工115.4 热辐射阻隔涂料施工115.5 反射隔热涂料施工125.6 成品保护126136.3一般项目15附录A质感型反射隔热涂料太阳光反射比、近红外反射比及明度测试方法.17附录B热辐射阻隔涂料附加热阻测试方法191.0.1为规范建筑隔热涂料应用，提高围护结构隔热保温性能，改善室内热环境，有效降低建筑能耗，制定本标准。1.0.2本标准适用于建筑外墙隔热保温工程中使用建

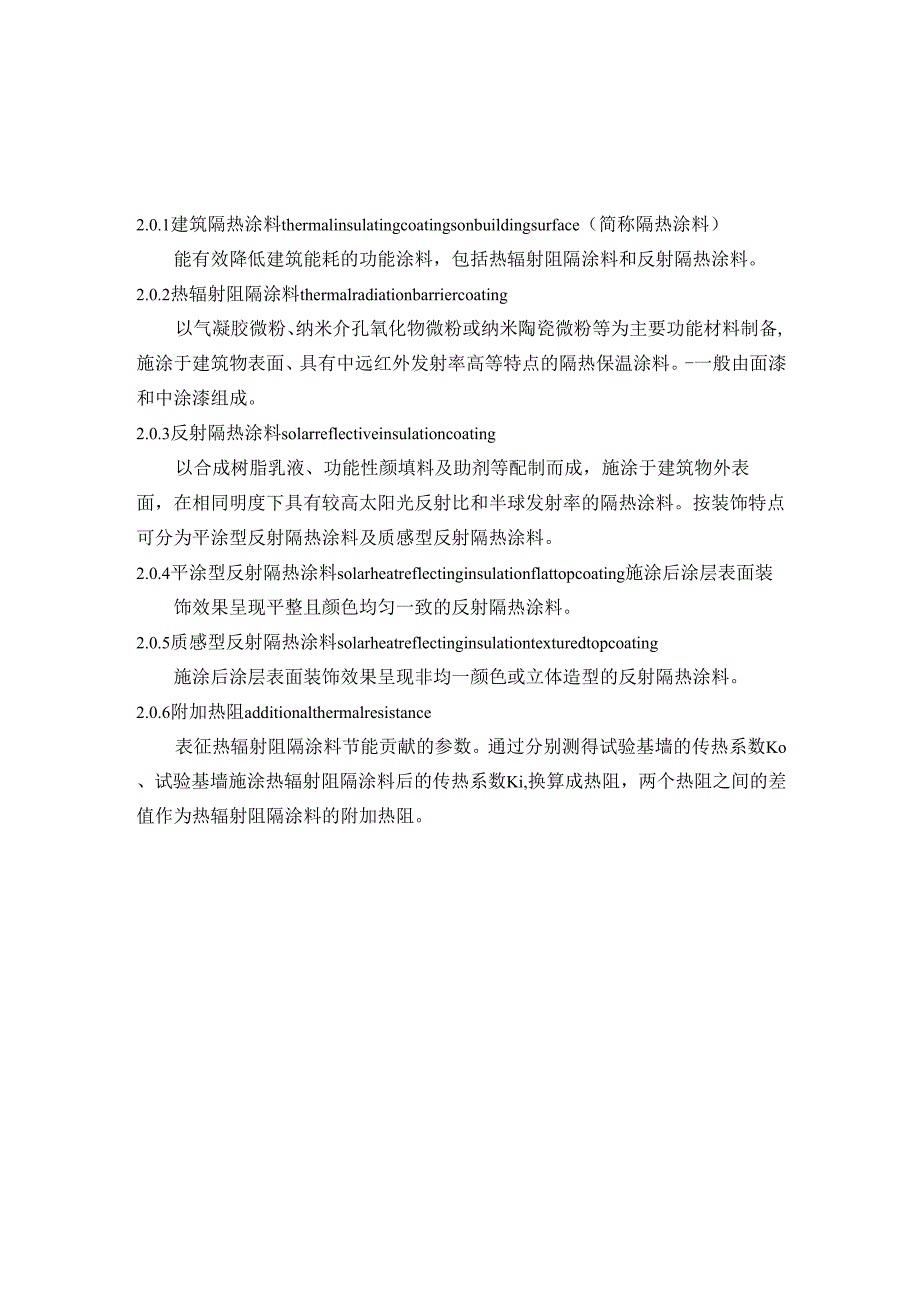

2、筑隔热涂料的设计、施工与质量验收。1.0.3建筑隔热涂料在建筑外墙隔热保温工程中的应用，除应执行本标准外，尚应符合国家、行业和本市现行有关标准的规定。2.0.1建筑隔热涂料thermalinsulatingcoatingsonbuildingsurface（简称隔热涂料）能有效降低建筑能耗的功能涂料，包括热辐射阻隔涂料和反射隔热涂料。2.0.2热辐射阻隔涂料thermalradiationbarriercoating以气凝胶微粉、纳米介孔氧化物微粉或纳米陶瓷微粉等为主要功能材料制备,施涂于建筑物表面、具有中远红外发射率高等特点的隔热保温涂料。-一般由面漆和中涂漆组成。2.0.3反射隔热涂料so
3、larreflectiveinsulationcoating以合成树脂乳液、功能性颜填料及助剂等配制而成，施涂于建筑物外表面，在相同明度下具有较高太阳光反射比和半球发射率的隔热涂料。按装饰特点可分为平涂型反射隔热涂料及质感型反射隔热涂料。2.0.4平涂型反射隔热涂料solarheatreflectinginsulationflattopcoating施涂后涂层表面装饰效果呈现平整且颜色均匀一致的反射隔热涂料。2.0.5质感型反射隔热涂料solarheatreflectinginsulationtexturedtopcoating施涂后涂层表面装饰效果呈现非均一颜色或立体造型的反射隔热涂料。2.
4、0.6附加热阻additionalthermalresistance表征热辐射阻隔涂料节能贡献的参数。通过分别测得试验基墙的传热系数Ko、试验基墙施涂热辐射阻隔涂料后的传热系数Ki,换算成热阻，两个热阻之间的差值作为热辐射阻隔涂料的附加热阻。3.1 一般规定3.1.1 隔热涂料和底漆有害物质限量应符合表3.1.1的规定。腻子有害物质限量应符合现行国家标准建筑用墙面涂料中有害物质限量GB18582的规定。表3.1.1隔热涂料和底漆的有害物质限量的技术指标项目a指标试验方法VOC含量/(g1.)70GB185822020621.1、6.2.1.2甲醛含量/(mgkg)40GBb23993苯系物总和
5、含量/(mgkg)限苯、甲茉、二甲苯(含乙苯)80GB/T239902009B法；计算按照GB/T239902009的9.4.3进行总铅(Pb)含量/(mgkg)45GB/T30647可溶性重金属含量/(mgkg)镉(Cd)含量45GB/T23991铭(Cr)含量40汞(Hg)含量40烷基酚聚氧乙烯酸总和含量/(mgkg)限辛基酚聚氧乙烯醍QH7-C6H4-(OC2H4)nOH,简称OPnEO和壬基酚聚氧乙烯三C9HI9-C6H4-(OC2H4)nOH,简称NP11E0,n=2-16500GB/T31414a所有项目均不考虑水的稀释配比。3.1.2 1.2配套使用的底漆、腻子应与隔热涂料相容，
6、相容性技术指标应符合表3.1.2的规定。表3.1.2配套材料与隔热涂料相容性技术指标涂层系统项目技术要求试验方法复合涂层(腻子+底漆+隔热涂料)涂膜外观无起泡、无开裂、无掉粉、无脱落JGJ/T359-2015附录A耐水性(96h)无起泡、无起皱、无开裂、无掉粉、无脱落、无明显变色耐冻融循环性(5次循环)注：热辐射阻隔涂料的养护时间为14d。3.1.3 隔热涂料、底漆以及腻子的包装应符合现行国家标准涂料产品包装通则GB/T13491的规定，并注明生产厂家、生产地址、产品型号、生产日期、产品标准、保质期等。反射隔热涂料的包装还需注明明度值、太阳光反射比和污染后太阳光反射比。3.1.4 隔热涂料、底
7、漆贮存时应保证通风、干燥，防止日光直接照射且冬季贮存温度不宜低于5o3.1.5 隔热涂料、底漆以及腻子应在保质期内使用。3.2 热辐射阻隔涂料3 .2.1热辐射阻隔涂料面漆应符合现行上海市工程建设规范建筑墙面涂料涂饰工程技术标准DG/TJ08-504-2021表3.2.2和3.2.3条的规定，4 .2.2热辐射阻隔中涂漆技术指标除应符合国家标准GB/T25261-2018建筑用反射隔热涂料中表4的规定外，尚应符合表3.2.2的规定。表3.2.2热辐射阻隔中涂漆的技术指标项目指标试验方法粘结强度/MPaa20.60JG/T24柔韧性直径100mm无裂纹GB/T1731密度，g/m1.0.6GBf
8、T6750导热系数b(25C)W(mK)l0.046GB/T10295或GB/T10294垂直辐射率20.99GB/T2680附加热阻(m2K)WI级20.36GB/T13475,试验条件见附录B11级20.24,1.*280801.*270701.*260太阳光反射比，0.851.7100-0.15GB/T25261近红外反射比，0.801.7100污染后太阳光反射比，0.700.580.500.42半球发射率，0.85注：隔热性能应根据产品设计采用配套底漆、面漆和罩面漆等复合涂层进行检测。3.3.2 质感型反射隔热涂料除应符合相关产品标准的规定外，隔热性能尚应符合表3.3.2的规定。表3.
9、3.2质感型反射隔热涂料技术指标项目指标试验方法明度值1.*范围1.*285851.470701.260太阳光反射比，1.7100-0.15GB/T25261,试验条件见附录A近红外反射比，0.751.7100-0.10污染后太阳光反射比，0.580.500.40半球发射率，0.85注：隔热性能应根据产品设计采用配套底漆、面漆和罩面漆等复合涂层进行检测。3.4 配套材料3.4.1 底漆应符合现行行业标准建筑内外墙用底漆JG/T210的有关规定。3.4.2 腻子应符合现行行业标准建筑外墙用腻子JG“157的有关规定；柔性腻子应符合现行国家标准外墙柔性腻子GB/T23455的有关规定。1 .1一般
10、规定1.1.1 墙体应在满足现行国家标准民用建筑热工设计规范GB50176中冬季保温防结露的要求后进行隔热设计。隔热涂料在建筑外墙隔热保温工程中应用时,应进行节能设计，宜与其他保温系统组合使用且应符合国家和本市现行建筑节能设计标准的有关规定。1.1.2 1.2既有建筑隔热保温改造工程应在对既有建筑进行安全、功能和热工性能等进行诊断和预评估的基础上制定改造方案。方案应兼顾建筑外立面的装饰效果,且应满足建筑保温、隔热、防火、防水等要求。1.1.3 设计应明确基层墙体表面含水量、清洁度、平整度、分隔缝、粘结性等要求。1.1.4 热辐射阻隔涂料的设计干膜厚度宜控制在2mm4mm。1.1.5 反射隔热涂
11、料宜选择浅色产品，明度值不应小于60。当对反射隔热涂料的耐候性、光亮度、耐沾污等有特殊要求时，宜设置罩面漆。4 .2构造设计4 .2.1热辐射阻隔涂料的构造层次应由腻子层、底涂层、中涂层和面涂层组成。反射隔热涂料的构造层次应由腻子层、底涂层、面涂层组成。其构造层次和组成材料见表4.2.Io表4.2.1隔热涂料构造层次和组成材料基本构造构造层组成材料构造示意图热辐射阻隔涂料反射隔热涂料面涂层面漆反射隔热涂料5外；,()/0:(3)中涂层中涂漆底涂层底漆腻子层腻子基层基层注：1、必要时热辐射阻隔涂料中涂与面漆之间可增加界面材料。2、必要时反射隔热涂料表面还可增加罩面漆。5 .2.2与保温系统组合使
12、用时，热辐射阻隔涂料的构造层次应由保温层、抹面层、腻子层、底涂层、中涂层和面涂层组成。反射隔热涂料的构造层次应由保温层、抹面层、腻子层、底涂层、面涂层组成。其构造层次及材料组成见表422。表4.2.2与保温系统组合使用时的构造层次和组成材料构造层组成材料热辐射阻隔涂料反射隔热涂料面涂层面漆反射隔热涂料中涂层中涂漆底涂层底漆腻子层腻子外保温系统（构造图1）+抹面层内保温系统（构造图2）自保温系统（构造图3）基层混凝土墙体或各种砌体墙体基本构造构造示意图构造图构造图2气依-构造图3注：1.必要时热辐射阻隔涂料中涂与面漆之间可增加界面材料。2.必要时反射隔热涂料表面还可增加罩面漆。4.2.3隔热涂料
13、应用于建筑外墙时，宜结合建筑造型设置分隔缝，并应采用以下措施防止雨水沾污墙面。1檐口、窗台、线脚等构造应设置滴水线（槽）；2女儿墙、阳台栏杆压顶的顶面应设有向内侧的泛水坡；3坡屋面檐口出挑超出外墙面。4.2.4应做好隔热涂料涂装基层的密封和防水构造设计。雨蓬、阳台、勒脚等部位应做好防水处理。4. 2.5对既有建筑墙面进行隔热保温改造时，基层处理应符合以下规定：1涂料饰面，宜将原有饰面去除，并铲除酥松部位后采用水泥砂浆修补至符合涂饰施工要求；2面砖或马赛克等饰面，应将饰面空鼓或酥松部位铲除并修补后，整体应采用界面剂进行处理，界面剂与旧饰面粘接强度不应小于0.4MPa；3清水混凝土、素砖墙面、水刷石等饰面应采用界面剂进行处理，界面剂与旧结合层的粘接强度不应小于0.4MPa04.3热
