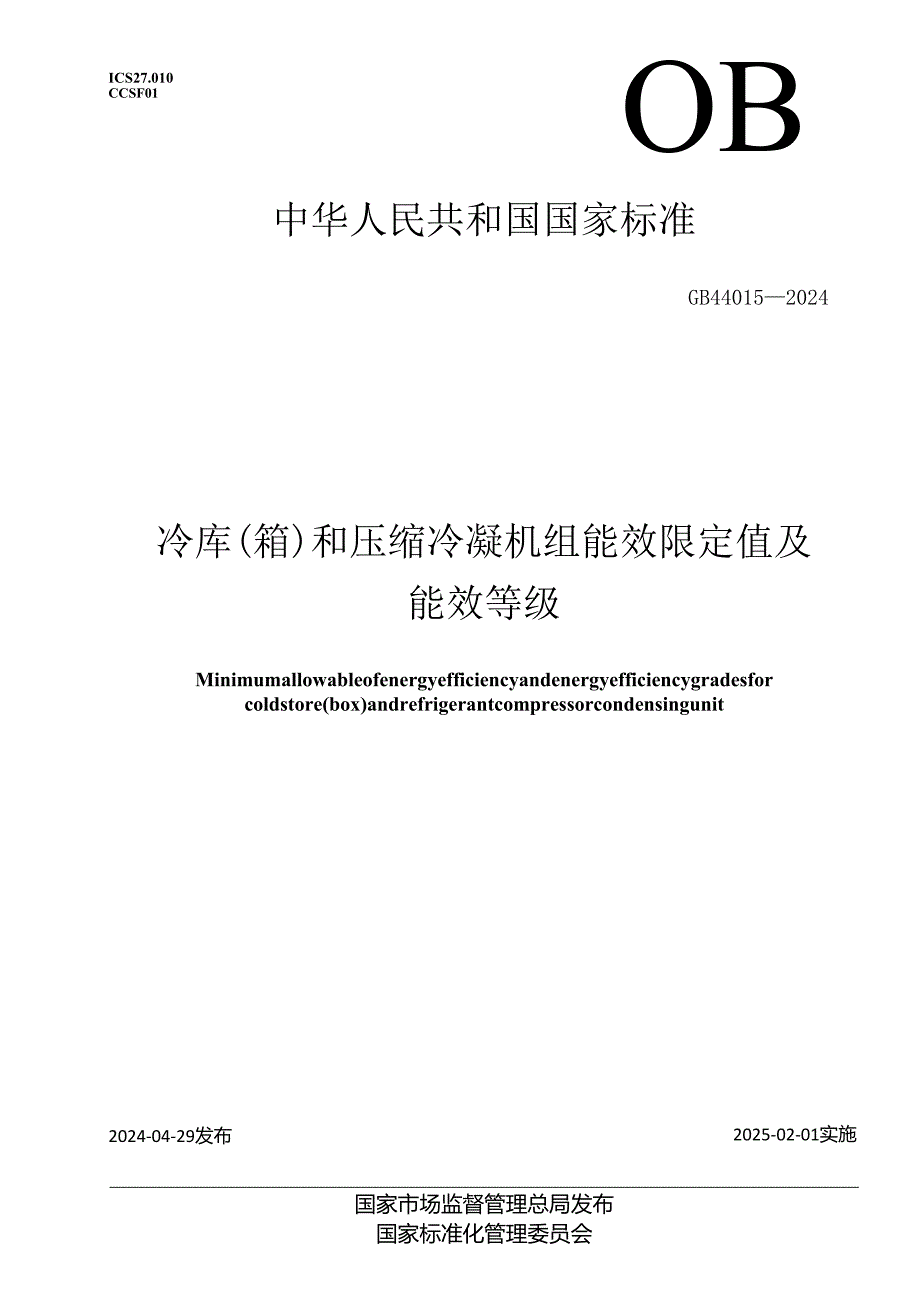

1、ICS27.010CCSF01OB中华人民共和国国家标准GB440152024冷库(箱)和压缩冷凝机组能效限定值及能效等级Minimumallowableofenergyefficiencyandenergyefficiencygradesforcoldstore(box)andrefrigerantcompressorcondensingunit2024-04-29发布2025-02-01实施国家市场监督管理总局发布国家标准化管理委员会目次前言III1范围12规范性引用文件13术语和定义14能效等级25 技术要求36 试验方法47标准的实施9附录A(规范性)冷却设备负荷的计算1()参考文献1

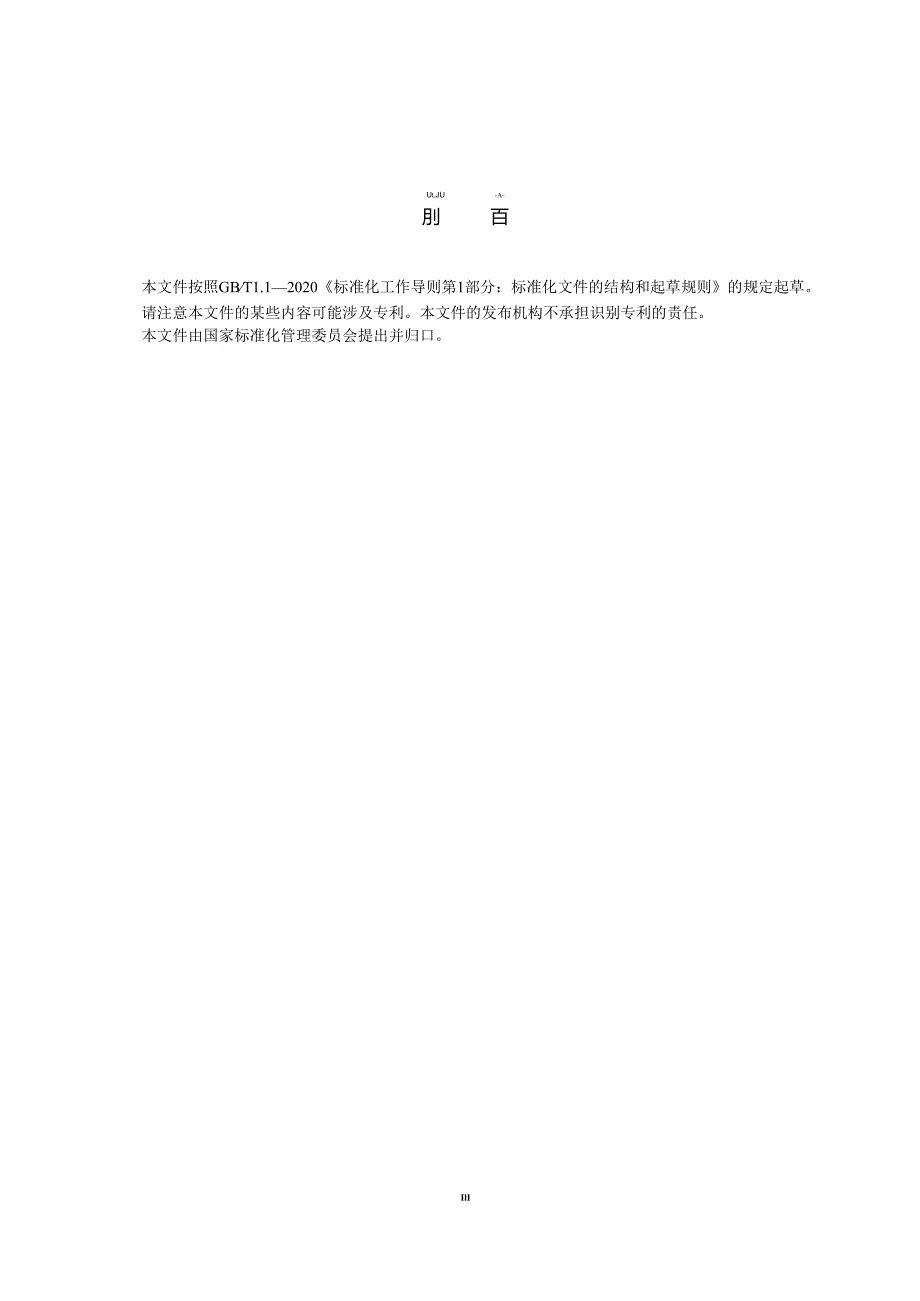

2、6UlJU-A-刖百本文件按照GBT1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由国家标准化管理委员会提出并归口。IlI冷库（箱）和压缩冷凝机组能效限定值及能效等级1范围本文件规定了冷库（箱）和压缩冷凝机组的能效等级、技术要求、试验方法和标准的实施。本文件适用于装配式冷库（箱）、土建式冷库和由电机驱动的容积式制冷压缩冷凝机组。本文件不适用于以下产品或制冷系统：a）非电动机-压缩机驱动的制冷系统；b）冷藏集装箱、制冷集装箱和带或不带制冷系统的运输用冷藏箱、冷冻箱；O现场组装的制冷压缩冷
3、凝机组；d）蒸发冷凝式制冷压缩冷凝机组。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T18517制冷术语GB/T21363容积式制冷压缩冷凝机组GB/T30103.1-2013冷库热工性能试验方法第1部分：温度和湿度检测GB50072冷库设计标准3术语和定义GBT18517GB/T21363和GB50072界定的以及下列术语和定义适用于本文件。3.1容积式压缩冷凝机组能效限定值minimumallowablevaluesofenerg
4、yefficiencyforpositivedisplacementrefrigerantcompressorcondensingunit在额定工况条件下制冷运行时，容积式制冷压缩冷凝机组性能系数的最小允许值。3.2冷库触械限定值rmxi11nallwablevaluesofQieargyefficiencyfarldstare在额定工况条件下，冷库（箱）的能效指数最大允许值。3.3箱的婿数actualenergyefficieneyindexforldstoren环境温度为25C时，或折算到环境温度为25C时的额定工况条件下，冷库（箱）24h的耗电量（TEC2s）与基准耗电量（TECmX）之
5、比。3.4压缩冷凝机组输入功率unitinputpower在名义工况下，压缩冷凝机组的压缩机输入功率与机组中其他辅助设备（如风机、电动机等）所有输入功率之和。3.5稳定运行状态stateofstableoperation冷库内温度平均值无持续下降或持续上升的状态。在运行中制冷压缩机有自动开、停机，冷库内温度呈周期性变化时，相隔6h以上的若干自动开、停机整周期对应时间点上的冷库内对应温度点的平均温度的单向波动差值不大于0.5;当制冷压缩机持续开机运行时，若干6h以上的整周期时间点上的冷库内对应温度点的平均温度的单向波动差值不大于05C时的状态。注：因髓引起温度波动的时间点除外。4能效等级4.1
6、冷库（箱）能效等级依据冷库（箱）的能效指数的大小，依次分为1、2、3三个等级，1级表示能源效率最高。各能效等级实测能效指数值应不大于表1的规定值。1冷库（箱）能效等皴指标值能效等级冷库（箱）能效指数1级30%2级45%3级100%4.2 容积式压缩冷凝机组能效等级依据容积式压缩冷凝机组能效等级依据性能系数大小，依次分为1、2、3三个等级，1级表示能源效率最高。各能效等级实测性能系数值应不小于表2规定。2容积式制冷压缩冷凝机组能效等级指标机组输入功率(CC)kW能效等级1级2级3级制冷性能系数COP/(W/W)制冷性能系数COP/(W/W)制冷性能系数COP/(W/W)风冷式高温型123.363
7、.082.8012323.483.192.90323.603.303.00中温型32.402.201.803-122.642.422.2012322.642.422.20322.642.422.20低温型51.601.401.305-121.701.501.4012321.801.651.50321.921.761.60水冷式高温型125.044.624.2012325.284.844.40325.525.064.60中温型33-123.363.082.8012323.483.192.90323.603.303.00低温型122.041.871.7012322.161.981.80322.28
8、2.091.90注1:本表中的机组类型分类规定见GB/T21363o注2:表中“一”表示暂无要求。5技术要求5.1 冷库(箱)能效限定值冷库(箱)的能效限定值为表1中能效等级3级指标值。5.2 容积式压缩冷凝机组能效限定值容积式压缩冷凝机组的能效限定值为表2中能效等级3级指标值。5.3 标注允许偏差5.3.1 冷库（箱）标注允许偏差冷库（箱）的能效指数实测值不应大于所标注额定值的105机冷库（箱）耗电量的实测值（TEC）不应大于标注额定值的110机5.3.2 容积式压缩冷凝机组标注允许偏差容积式压缩冷凝机组的性能系数实测值不应小于标注值的95%,其实测值和标注值保留2位小数。容积式压缩冷凝机组
9、输入功率的实测值不应大于标注值的IlOK6试驶方法6.1 冷库（箱）6.1.1 通则对于能在试验室条件下进行试验或位于恒定环境条件下的冷库（箱），采用6.1.2的试验方法。对于其他不能在试验室中进行试验的或位于非恒定环境条件下（如室外）的各类型冷库采用6.1.3的试验方法：注：恒定环境条件般是位于室内的，一定周期内温度变（撤小的环境。对于新建冷库，库外环境温度在满足6.1.2或6.1.3规定的温度条件时，应进行空库测试。本文件所指的额定温度均应采用设计温度（参考设计文件），当设计温度为范围值时，应取其上限和下限的平均值为额定温度。其他未特别说明的温度采用实测温度。新建冷库进行空库能耗试验时，应
10、按照冷库间室的额定温度设定运行温度，冷库间室的库内实测24h平均温度与冷库间室的额定温度的差值不应大于2。6.1.2 试验室或恒定环境条件的现场运行漓试方法6.1.2.1 仪器仪寂要求测试用仪器仪表的使用应按照GB/T30103.1中的相关要求进行。6.1.22温度测的方法能效的额定工况为25,库体外环境温度和冷凝器环境温度应为252,测试后按照本文件6.1.4规定的计算方法折算到25。试验前，库门和库内灯应保持关闭状态，待库内温度达到稳定运行状态后进行测试。自然环境条件下试验应至少持续48h,进行温度测量时，应有稳定的天气和温度条件，天气条件及周期性的温度变化应满足如下条件：一一2个相邻的制
11、冷周期的冷库库内平均温度（库内工作温度）差值不大于2;2个相邻的24h周期库外环境温度的平均温度差值不大于3C;2个相邻的24h周期库外风速差别不大于2级。库内达到稳定状态后，冷库（箱）按照GB/T30103.12013的6.1.16.1.3的要求进行温度测试，按照GBT30103.12013的6.1.5的要求得到库内工作温度。对于多次除霜的情况，整个试验运行周期为最接近24h的除霜间隔的整倍数时间，试验过程中应至少有一次完整的自动除霜过程，对于多次除霜的间隔应调整为能被24h整除或接近整除。当测试周期不是24h时，应将数据计算结果折算为24h的数据。1.1.1.3 库外环ffl库外温度测点根
12、据图1布置，待温度稳定后，根据测量结果，计算试验期间库外工作温度Tn。单位为毫米图1库外温度点布示意图1.1.1.4 冷库压缩冷凝机组环境温度测点应布置在距离冷凝器进风口截面100mm150mm处，至少均布4点，求取试验期间的平均值。6.1.25 耗电测试冷库整体的耗电量(TEC)。6.1.26 冷库容积按冷库图纸尺寸或现场测量尺寸进行计算得出。6.1.3 冷库(箱)的长期现场运行渊试方法6.1.3.1 仪器仪表要求测试所用仪器仪表应按照GB/T30103.1中的要求进行使用。6.1.3.2 温度测的方法能效额定工况为25,按本节规定的方法测试时，库体外环境温度和冷凝器环境温度为实际使用状态，
13、在实际使用状态下进行测试后，按照本文件6.1.4规定的方法折算到250Co应有冷库库内温度自动记录系统，记录间隔不应大于20min,应至少保留一个月以上的数据，该记录数据可以从记录仪中导出。库内温度测点应能表征该冷间的平均温度，应进行计量或现场比对修正。实际选取一年中较热月（库外环境24h平均温度为20-C30C）一个月的库内数据作为能效计算依据。或实际选取一年中较热月（库外环境24h平均温度为20C30C）连续7日的库内数据作为能效计算依据。此时，应有稳定的天气和温度条件，天气条件及周期性的温度变化应满足如下条件：一7个24h制冷周期的冷库库内平均温度（库内工作温度）之间的差值不大于2C;一
14、一7个24h周期库外环境温度的平均温度之间的差值不大于46.1.3.3 库外环境温度和湿度库外温度和湿度应按照GB/T30103.12013中6.1.6的规定在现场布点实测，实测周期与6.1.3.2的数据选取区间一致。库外温度和湿度也可选取中央气象台公布的当地历史数据（温度和湿度）,数据选取区间与6.1.3.2的选取区间一致。根据历史记录的结果，计算试验期间库外工作温度T;。6.1.3.4 冷库压缩冷凝机组环境温度如果压缩冷凝机组的冷凝器置于室外，其温度取值参照6.1.3.3。如在室内，则测点应布置在距离冷凝器进风口截面60Omm处，至少均布2点，将该温度接入冷库温度自动记录系统中，求取试验期间的平均值。6.1.3.5 耗电量采用冷库能耗自动测试记录系统，选取与6.1.3.2选取区间一致的耗电量数据，计算冷库整体的耗电量（TEC）。不包括与冷库能耗计算无关的耗电量。冷库能耗测量装置应进行计量或现场比对修正。6.1.3.6 冷库毛容积按冷库图纸的库内尺寸或现场测量的库内尺寸进行计算得出。6.1.4 冷库能效指数计算方法6.1.4.1 能效指数能效指数n按照公式（1）计算：=TECECmx100
