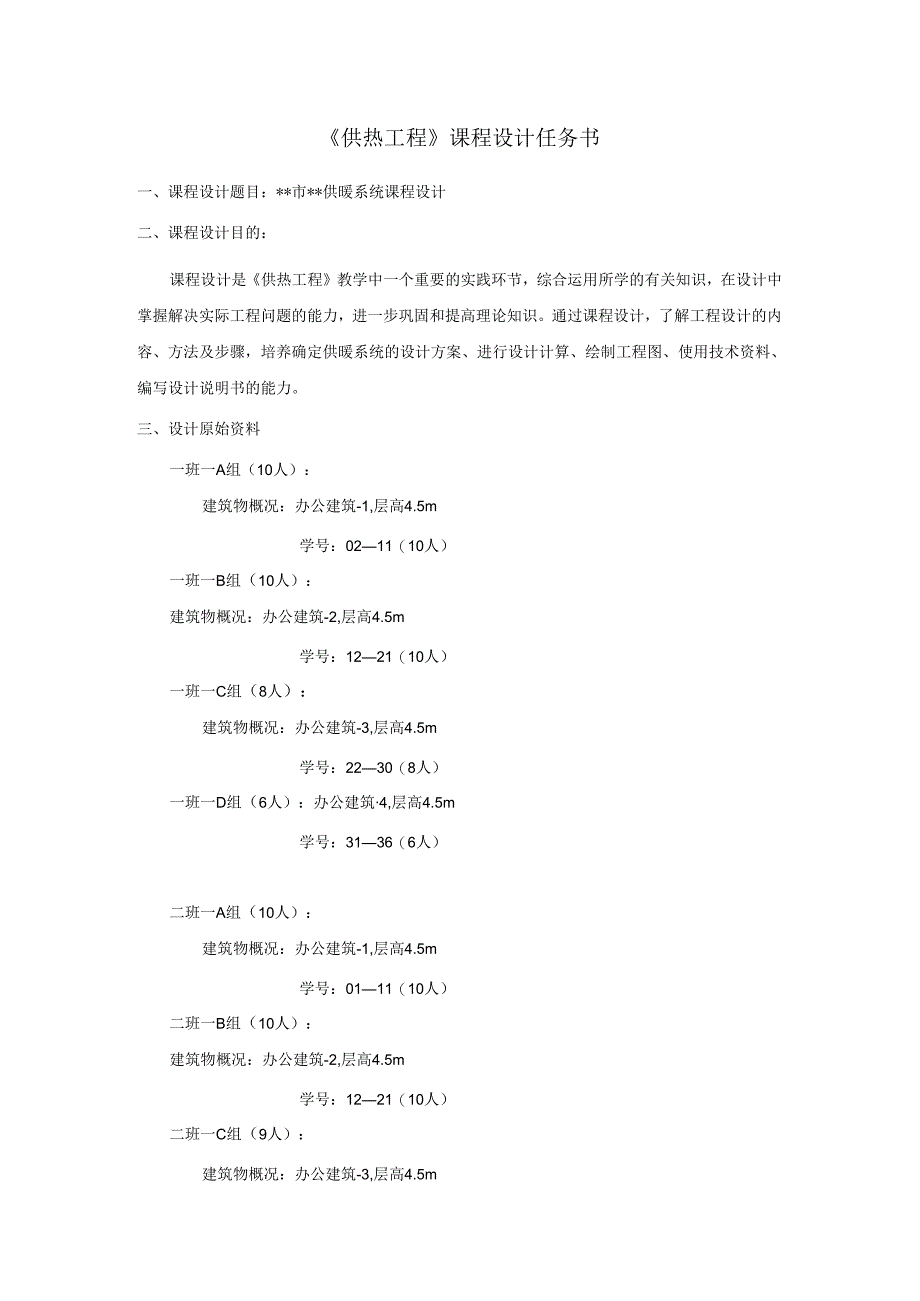

1、供热工程课程设计任务书一、课程设计题目：*市*供暖系统课程设计二、课程设计目的：课程设计是供热工程教学中一个重要的实践环节，综合运用所学的有关知识，在设计中掌握解决实际工程问题的能力，进一步巩固和提高理论知识。通过课程设计，了解工程设计的内容、方法及步骤，培养确定供暖系统的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。三、设计原始资料一班一A组（10人）：建筑物概况：办公建筑-1,层高4.5m学号：0211（10人）一班一B组（10人）：建筑物概况：办公建筑-2,层高4.5m学号：1221（10人）一班一C组（8人）：建筑物概况：办公建筑-3,层高4.5m学号：223

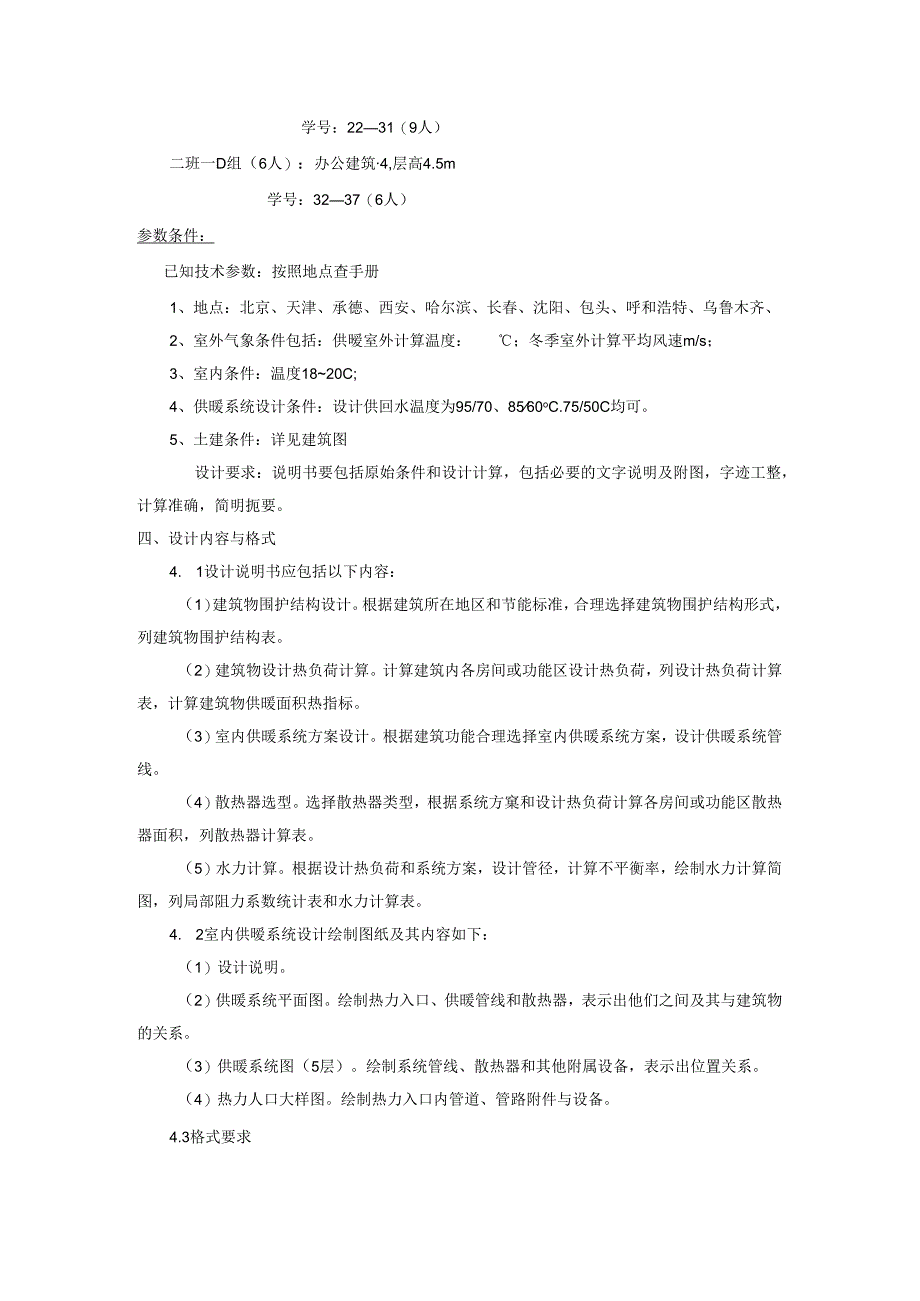

2、0（8人）一班一D组（6人）：办公建筑4,层高4.5m学号：3136（6人）二班一A组（10人）：建筑物概况：办公建筑-1,层高4.5m学号：0111（10人）二班一B组（10人）：建筑物概况：办公建筑-2,层高4.5m学号：1221（10人）二班一C组（9人）：建筑物概况：办公建筑-3,层高4.5m学号：2231（9人）二班一D组（6人）：办公建筑4,层高4.5m学号：3237（6人）参数条件：已知技术参数：按照地点查手册1、地点：北京、天津、承德、西安、哈尔滨、长春、沈阳、包头、呼和浩特、乌鲁木齐、2、室外气象条件包括：供暧室外计算温度：；冬季室外计算平均风速m/s；3、室内条件：温度18
3、20C;4、供暖系统设计条件：设计供回水温度为95/70、8560oC.75/50C均可。5、土建条件：详见建筑图设计要求：说明书要包括原始条件和设计计算，包括必要的文字说明及附图，字迹工整，计算准确，简明扼要。四、设计内容与格式4. 1设计说明书应包括以下内容：（1）建筑物围护结构设计。根据建筑所在地区和节能标准，合理选择建筑物围护结构形式，列建筑物围护结构表。（2）建筑物设计热负荷计算。计算建筑内各房间或功能区设计热负荷，列设计热负荷计算表，计算建筑物供暖面积热指标。（3）室内供暖系统方案设计。根据建筑功能合理选择室内供暖系统方案，设计供暖系统管线。（4）散热器选型。选择散热器类型，根据系

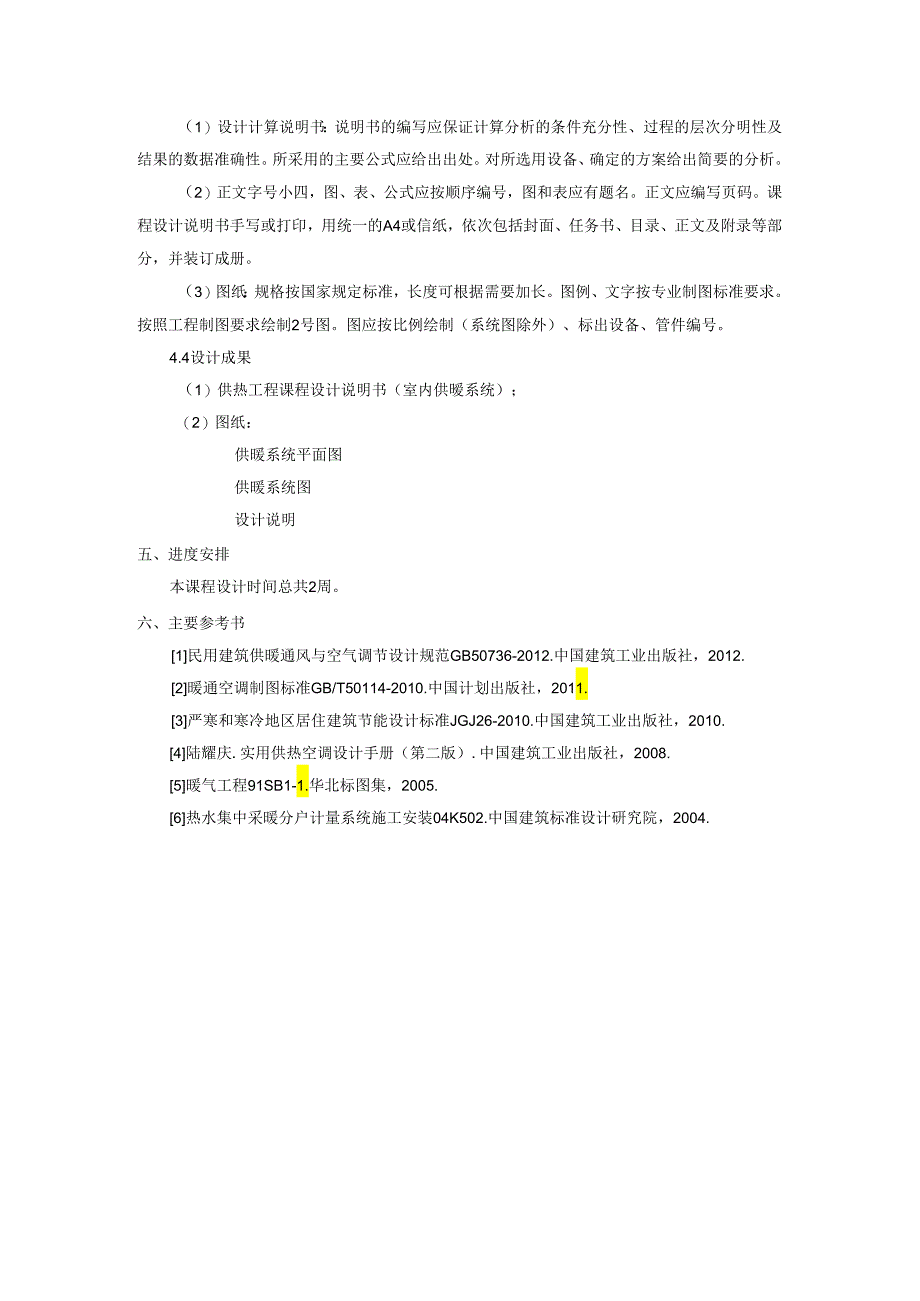

4、统方窠和设计热负荷计算各房间或功能区散热器面积，列散热器计算表。（5）水力计算。根据设计热负荷和系统方案，设计管径，计算不平衡率，绘制水力计算简图，列局部阻力系数统计表和水力计算表。4. 2室内供暧系统设计绘制图纸及其内容如下：（1）设计说明。（2）供暖系统平面图。绘制热力入口、供暖管线和散热器，表示出他们之间及其与建筑物的关系。（3）供暖系统图（5层）。绘制系统管线、散热器和其他附属设备，表示出位置关系。（4）热力人口大样图。绘制热力入口内管道、管路附件与设备。4.3格式要求（1）设计计算说明书：说明书的编写应保证计算分析的条件充分性、过程的层次分明性及结果的数据准确性。所采用的主要公式应给
5、出出处。对所选用设备、确定的方案给出简要的分析。（2）正文字号小四，图、表、公式应按顺序编号，图和表应有题名。正文应编写页码。课程设计说明书手写或打印，用统一的A4或信纸，依次包括封面、任务书、目录、正文及附录等部分，并装订成册。（3）图纸：规格按国家规定标准，长度可根据需要加长。图例、文字按专业制图标准要求。按照工程制图要求绘制2号图。图应按比例绘制（系统图除外）、标出设备、管件编号。4.4设计成果（1）供热工程课程设计说明书（室内供暧系统）；（2）图纸：供暖系统平面图供暖系统图设计说明五、进度安排本课程设计时间总共2周。六、主要参考书1民用建筑供暖通风与空气调节设计规范GB50736-2012.中国建筑工业出版社，2012.2暖通空调制图标准GB/T50114-2010.中国计划出版社，2011.3严寒和寒冷地区居住建筑节能设计标准JGJ26-2010.中国建筑工业出版社，2010.4陆耀庆.实用供热空调设计手册（第二版）.中国建筑工业出版社，2008.5暖气工程91SB1-1.华北标图集，2005.6热水集中采暖分户计量系统施工安装04K502.中国建筑标准设计研究院，2004.
