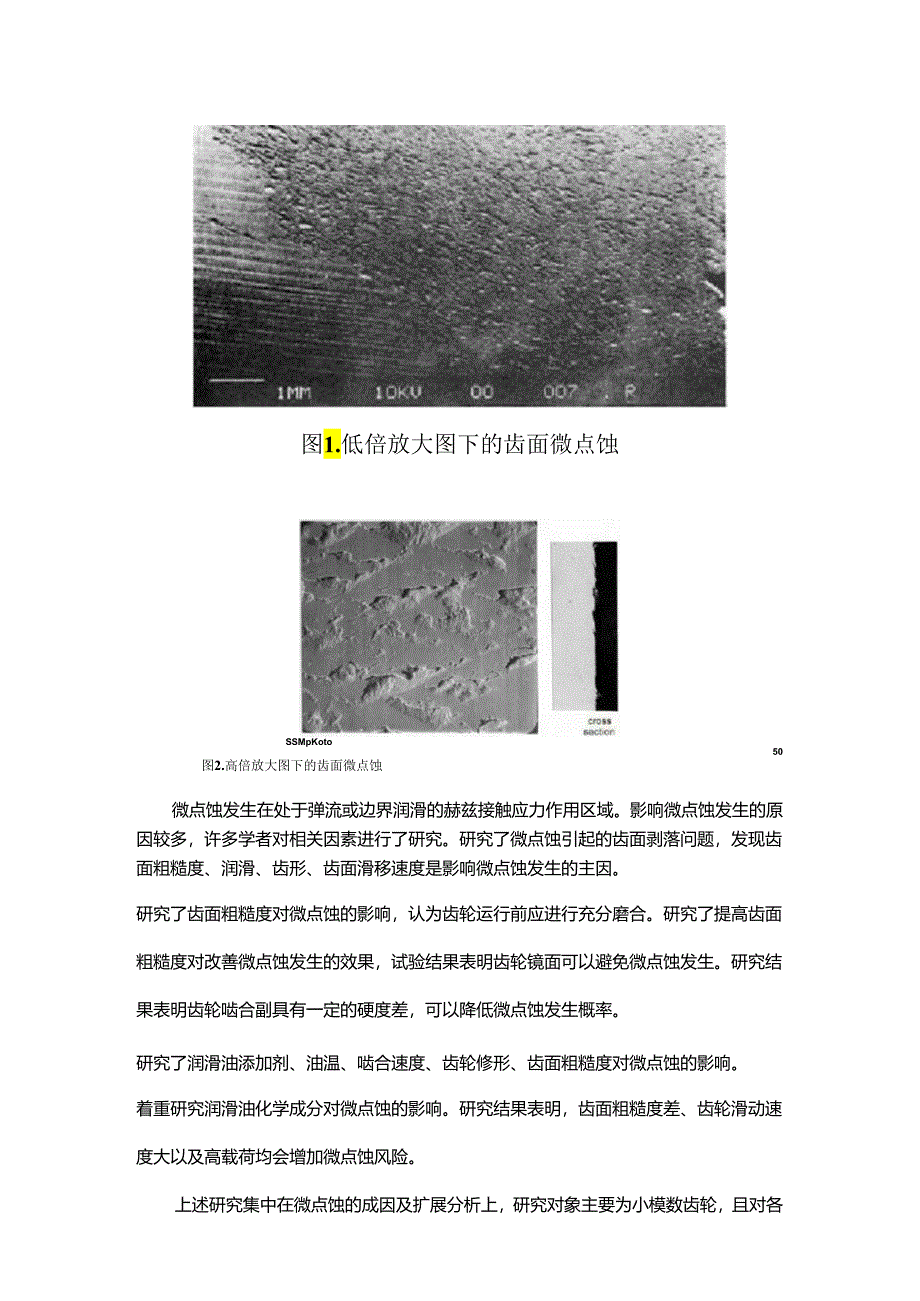

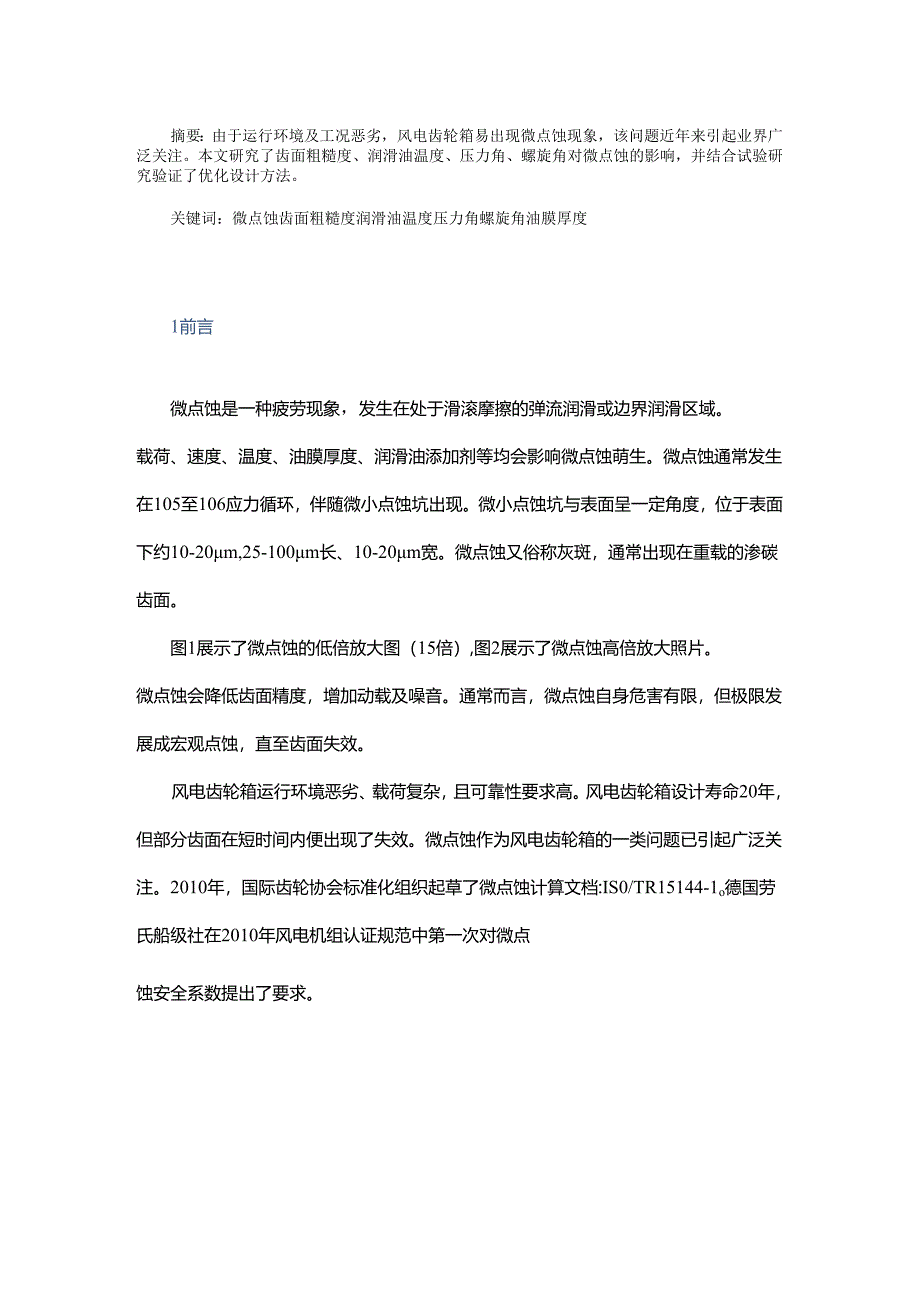

1、摘要：由于运行环境及工况恶劣，风电齿轮箱易出现微点蚀现象，该问题近年来引起业界广泛关注。本文研究了齿面粗糙度、润滑油温度、压力角、螺旋角对微点蚀的影响，并结合试验研究验证了优化设计方法。关键词：微点蚀齿面粗糙度润滑油温度压力角螺旋角油膜厚度1前言微点蚀是一种疲劳现象，发生在处于滑滚摩擦的弹流润滑或边界润滑区域。载荷、速度、温度、油膜厚度、润滑油添加剂等均会影响微点蚀萌生。微点蚀通常发生在105至106应力循环，伴随微小点蚀坑出现。微小点蚀坑与表面呈一定角度，位于表面下约10-20m,25-100m长、10-20m宽。微点蚀又俗称灰斑，通常出现在重载的渗碳齿面。图1展示了微点蚀的低倍放大图（15
2、倍）,图2展示了微点蚀高倍放大照片。微点蚀会降低齿面精度，增加动载及噪音。通常而言，微点蚀自身危害有限，但极限发展成宏观点蚀，直至齿面失效。风电齿轮箱运行环境恶劣、载荷复杂，且可靠性要求高。风电齿轮箱设计寿命20年，但部分齿面在短时间内便出现了失效。微点蚀作为风电齿轮箱的一类问题已引起广泛关注。2010年，国际齿轮协会标准化组织起草了微点蚀计算文档:IS0/TR15144-1o德国劳氏船级社在2010年风电机组认证规范中第一次对微点蚀安全系数提出了要求。图1.低倍放大图下的齿面微点蚀SSMpKoto50图2.高倍放大图下的齿面微点蚀微点蚀发生在处于弹流或边界润滑的赫兹接触应力作用区域。影响微点
3、蚀发生的原因较多，许多学者对相关因素进行了研究。研究了微点蚀引起的齿面剥落问题，发现齿面粗糙度、润滑、齿形、齿面滑移速度是影响微点蚀发生的主因。研究了齿面粗糙度对微点蚀的影响，认为齿轮运行前应进行充分磨合。研究了提高齿面粗糙度对改善微点蚀发生的效果，试验结果表明齿轮镜面可以避免微点蚀发生。研究结果表明齿轮啮合副具有一定的硬度差，可以降低微点蚀发生概率。研究了润滑油添加剂、油温、啮合速度、齿轮修形、齿面粗糙度对微点蚀的影响。着重研究润滑油化学成分对微点蚀的影响。研究结果表明，齿面粗糙度差、齿轮滑动速度大以及高载荷均会增加微点蚀风险。上述研究集中在微点蚀的成因及扩展分析上，研究对象主要为小模数齿轮

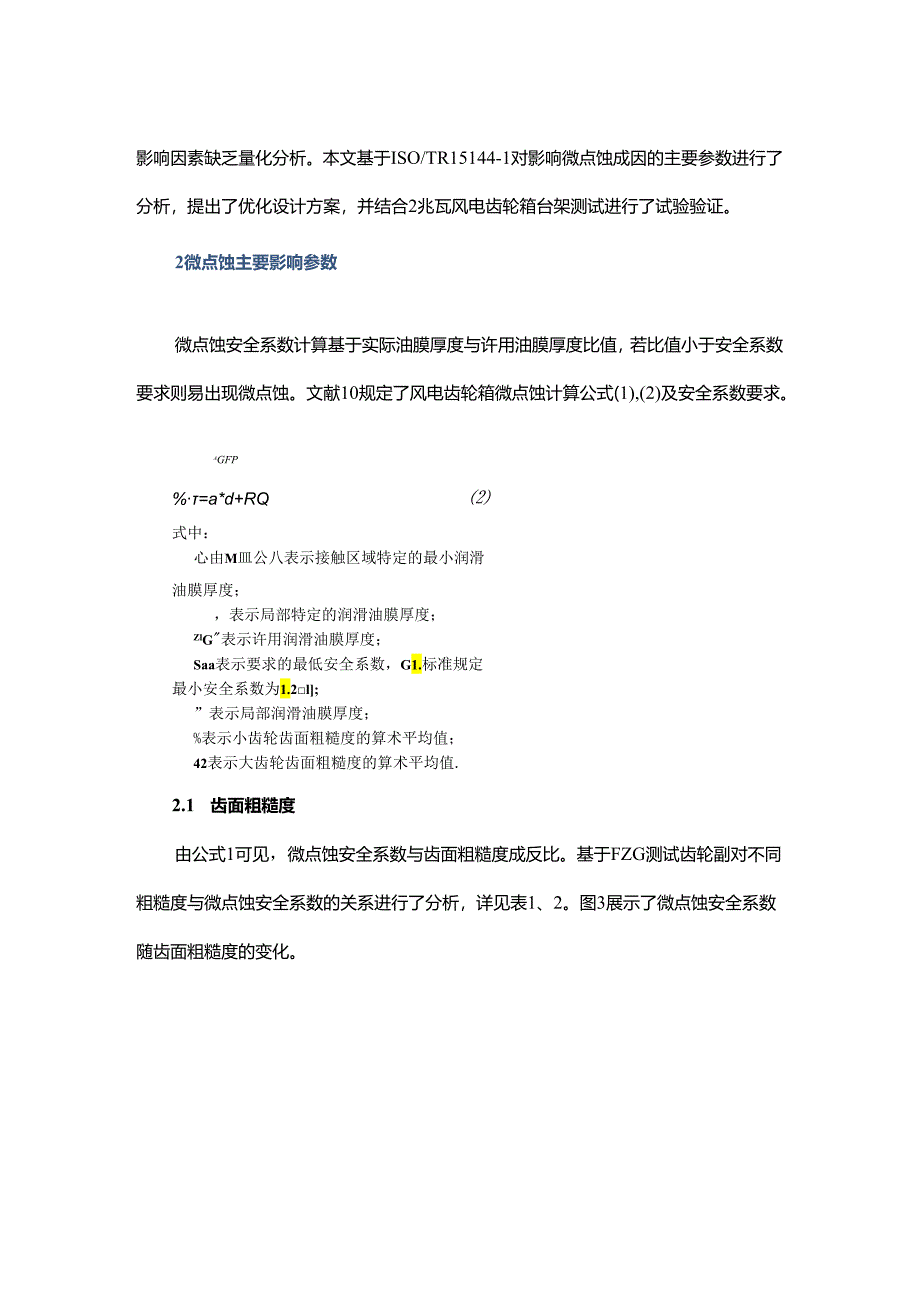

4、，且对各影响因素缺乏量化分析。本文基于ISO/TR15144-1对影响微点蚀成因的主要参数进行了分析，提出了优化设计方案，并结合2兆瓦风电齿轮箱台架测试进行了试验验证。2微点蚀主要影响参数微点蚀安全系数计算基于实际油膜厚度与许用油膜厚度比值，若比值小于安全系数要求则易出现微点蚀。文献10规定了风电齿轮箱微点蚀计算公式(1),(2)及安全系数要求。aGFP%=a*d+RQ式中：心由M皿公八表示接触区域特定的最小润滑油膜厚度；，表示局部特定的润滑油膜厚度；ZlG表示许用润滑油膜厚度；Saa表示要求的最低安全系数，G1.标准规定最小安全系数为1.2l;”表示局部润滑油膜厚度；%表示小齿轮齿面粗糙度的
5、算术平均值；42表示大齿轮齿面粗糙度的算术平均值.2.1 齿面粗糙度由公式1可见，微点蚀安全系数与齿面粗糙度成反比。基于FZG测试齿轮副对不同粗糙度与微点蚀安全系数的关系进行了分析，详见表1、2。图3展示了微点蚀安全系数随齿面粗糙度的变化。AlajBSODu-t:Q.，ou-w表1.分析参数齿数模数力压角螺旋角齿宽修行系数中心距nm0Ommmm大齿轮244.5200140.171591.5小齿轮164.5200140.181791.5表2.基本分析设置转速扭矩热处精度粗糙润滑润滑方入口理等级度油式油温rpmNmC大齿-渗碳ISO5RaVG强制润60轮0.8320滑小齿2250120渗碳ISO5
6、RaVG强制润60轮0.8320滑0.2roughness图3.微点蚀安全系数随齿面粗糙度变化曲线2.2 油膜厚度由公式1、2可见，微点蚀安全系数与润滑油膜厚度成正比。在风电齿轮箱设计中，传递功率、速比、中心距及润滑油种类属于设计输入要求，变动空间较小。因此，本文着重研究对许用润滑油膜厚度影响较大的压力角、螺旋角、变位系数及润滑油温。以某2兆瓦风电齿轮箱行星级为例，采用正交试验方法，假设压力角、螺旋角、变位系数及润滑油温均存在三个水平，建立正交试验矩阵分析不同组合下微点蚀安全系数。表3为主要计算参数。表4为正交试验矩阵。表5展示了不同参数水平对许用油膜厚度的影响。表3.计算参数小齿轮大齿轮齿数
7、2137模数(nun)1515齿宽(nn)400400中心距（min）445445齿面粗糙度Ra0.8Ra0.8扭矩(kNm)243428润滑油VG320VG320热处理渗碳渗碳表4.正交试验矩阵序应力角螺旋变位系数润滑油油膜号角温度厚度CttlxtJim11(20)1(6)111(1.0)Il(60)0.5102Il(22.5)1(6)I(0.2)1(45)0.800311I(25)1(6)11(0.6)111(75)0.37141(20)II（三）11(0.6)1(45)0.8035Il(22.5)II(U)111(1.0)I11(75)0.3746l11(25)II(U)I(0.2)Il
8、(60)0.54871(20)111(16)I(02)川(75)0.2818II(22.5)111(16)11(0.6)Il(60)0.5689111(25)111(16)11l(1.0)1(45)1.17043.03345.791.1.Z687302Z951X74:9ZInn油膜厚度表5.方差分析数据源修正项CT波动平DOF方差V方差比平方波贡献率P(%)显著度方和SfFo动S,压力角Oe3.270.043020.02151.9H60.02056.9%不明显螺旋角0.02252OOlBI03.6%不明显变位系数x0.032320.01621.43490.00985.2%不明显油温t0.525
9、320.262623.3330.502884.3%股显著图4.不同参数对油膜厚度的贡献率此外，本文就不同参数对微点蚀影响程度进行了分析，详见表6-90表6.不同水平度下压力角对应的油膜厚度参数压力角参数值2022.525贡献度期望度水平度IIlIII油膜厚度（m）0.530.580.706.9%显著表7.不同水平度下螺旋角对应的油膜厚度参数螺旋角参数值61116贡献率期望度水平度IIlIll油膜厚度（m）0.560.580.673.6%显著表8.不同水平度下变位系数对应的油膜厚度参数变位系数参数值0.20.61贡献率期望度水平度111Iii油膜厚度（m）0.540.580.685.2%显著表9
