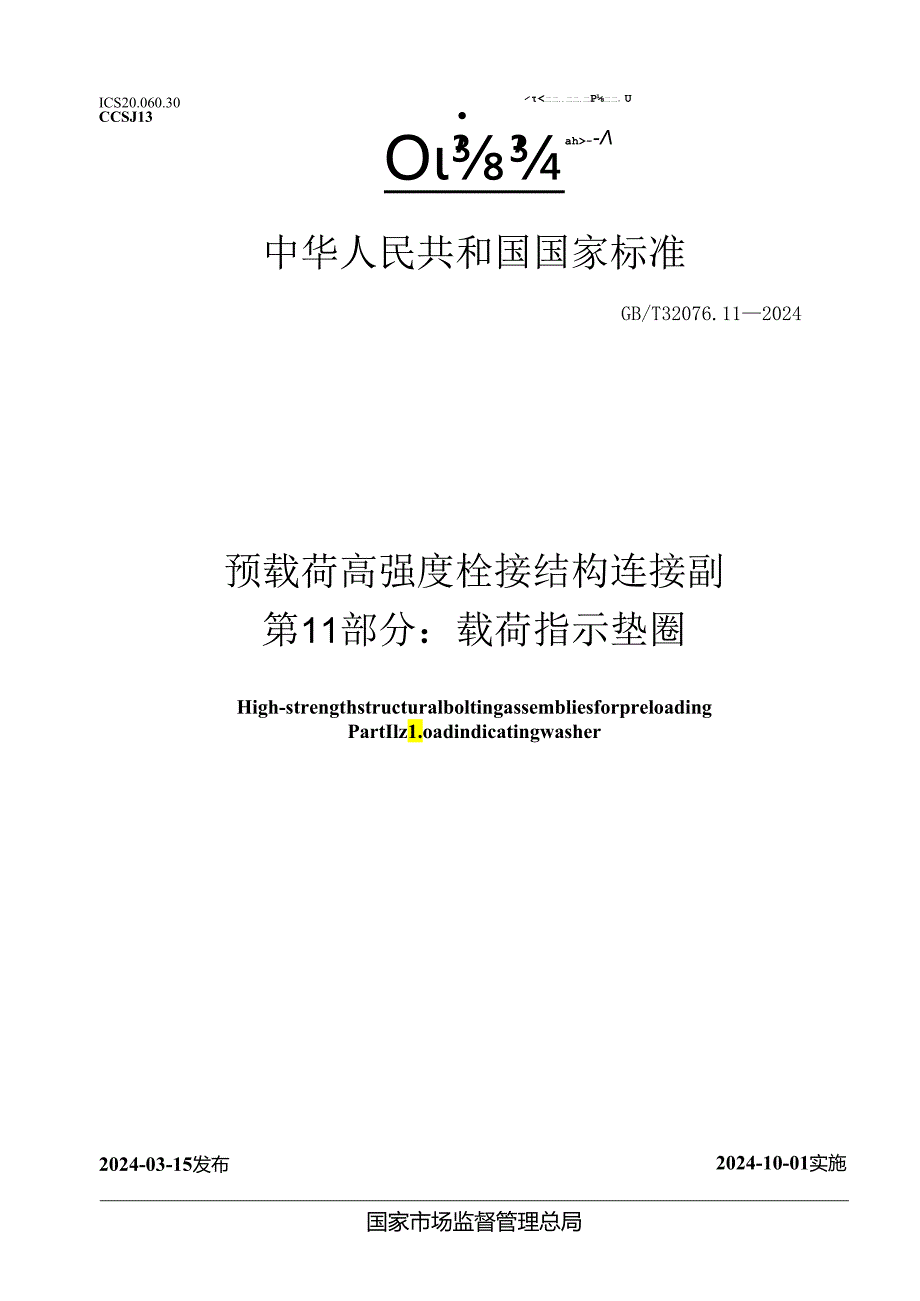

1、ICS20.060.30CCSJ13-O中华人民共和国国家标准GB/T32076.112024预载荷高强度栓接结构连接副第11部分：载荷指示垫圈High-strengthstructuralboltingassembliesforpreloadingPartIlz1.oadindicatingwasher2024-03-15发布2024-10-01实施国家市场监督管理总局国家标准化管理委员会目次前言I引言H1范围12规范性引用文件13术语和定义14载荷指示垫圈11.1 通则11.2 型式尺寸21.3 技术要求31.4 压缩载荷31.5 压缩载荷试验方法41.6 标志81.7 标记85 螺母面垫

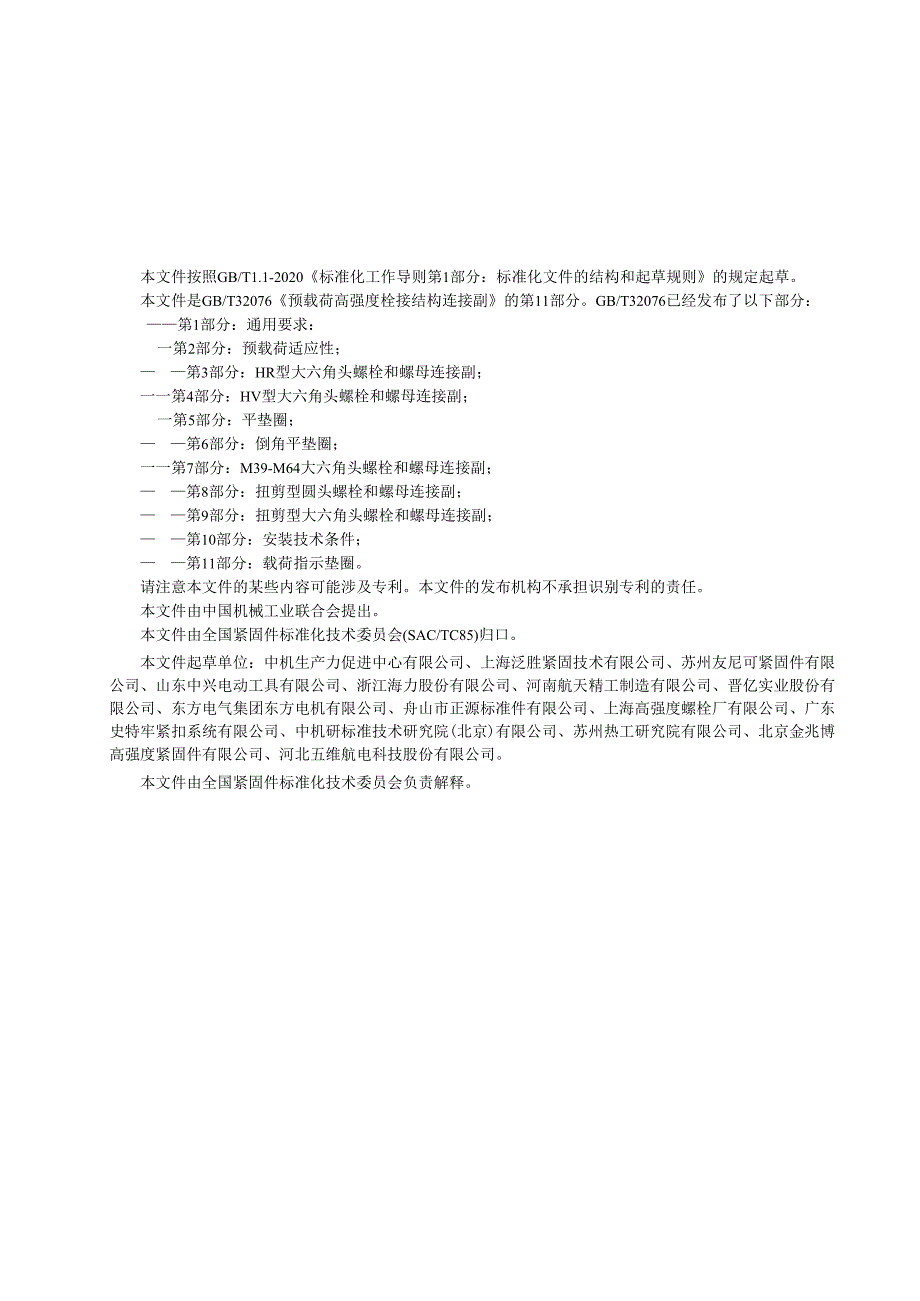

2、圈（HN）和螺栓面垫圈（HB）85.1 型式尺寸85.2 技术要求105.3 标志105.4 标记116 功能特性116.1 预载荷高强度栓接结构连接副H6.2 连接副中载荷指示垫圈功能特性126.3 带载荷指示垫圈连接副功能特性136.4 载荷指示垫圈功能特性评估方法147验收规则、质量证明文件与包装157.1 验收规则157.2 质量证明文件157.3 包装15本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是GB/T32076预载荷高强度栓接结构连接副的第11部分。GB/T32076已经发布了以下部分：第1部分：通用要求：一第2部分：
3、预载荷适应性； 第3部分：HR型大六角头螺栓和螺母连接副；一一第4部分：HV型大六角头螺栓和螺母连接副；一第5部分：平垫圈； 第6部分：倒角平垫圈；一一第7部分：M39-M64大六角头螺栓和螺母连接副； 第8部分：扭剪型圆头螺栓和螺母连接副； 第9部分：扭剪型大六角头螺栓和螺母连接副； 第10部分：安装技术条件； 第11部分：载荷指示垫圈。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国紧固件标准化技术委员会(SAC/TC85)归口。本文件起草单位：中机生产力促进中心有限公司、上海泛胜紧固技术有限公司、苏州友尼可紧固件有限公
4、司、山东中兴电动工具有限公司、浙江海力股份有限公司、河南航天精工制造有限公司、晋亿实业股份有限公司、东方电气集团东方电机有限公司、舟山市正源标准件有限公司、上海高强度螺栓厂有限公司、广东史特牢紧扣系统有限公司、中机研标准技术研究院(北京)有限公司、苏州热工研究院有限公司、北京金兆博高强度紧固件有限公司、河北五维航电科技股份有限公司。本文件由全国紧固件标准化技术委员会负责解释。GBT32076预载荷高强度栓接结构连接副规范了我国预载荷高强度栓接结构连接副的材料选用、设计选型、加工制造和试验验收，广泛应用于风力发电装备、工业与民用建筑、桥梁与塔桅结构、锅炉钢结构、起重机械及其他钢结构领域，由11个
5、部分构成。一第1部分：通用要求。目的在于规范预载荷高强度栓接结构连接副术语和定义、机械性能、试验项目、质量控制和一致性评价。第2部分：预载荷适应性。目的在于规范预载荷高强度栓接结构连接副满足不同安装条件下，保证载荷一致性的适应性试验方法。第3部分：HR型大六角头螺栓和螺母连接副。目的在于规范不同载荷极限设计条件下，HR型预载荷高强度栓接结构连接副产品型式尺寸和技术要求。-第4部分：HV型大六角头螺栓和螺母连接副目的在于规范不同载荷极限设计条件下，HV型预载荷高强度栓接结构连接副产品型式尺寸和技术要求。一第5部分：平垫圈。目的在于规范预载荷高强度栓接结构连接副用平垫圈型式尺寸和技术要求。一第6部
6、分：倒角平垫圈。目的在于规范预载荷高强度栓接结构连接副用倒角平垫圈型式尺寸和技术要求。第7部分：M39M64大六角头螺栓和螺母连接副。目的在于规范M39M64大规格产品，通过材料、成型工艺验证和性能试验验证，规定了尺寸及技术要求。第8部分：扭剪型圆头螺栓和螺母连接副。目的在于规范扭剪型圆头螺栓连接副产品的型式尺寸和技术要求。一第9部分：扭剪型大六角头螺栓和螺母连接副。目的在于规范扭剪型大六角头螺栓连接副产品的型式尺寸和技术要求。第10部分：安装技术条件。目的在于规范满足设备可靠性要求的预载荷高强度栓接结构连接副扭矩法安装要求。第11部分：载荷指示垫圈。目的在于规范预载荷高强度栓接结构连接副用载
7、荷指示垫圈的型式尺寸和技术要求。本文件规定的载荷指示垫圈是放置在螺栓头下或螺母下，与螺母面垫圈(HN)或螺栓面垫圈(HB)一起，和符合GB/T32076.3、GB/T32076.4的预载荷高强度栓接结构连接副组合使用的载荷指示装置。载荷指示垫圈一个面上具有在负载下压缩的凸起，采用适当的装配拧紧方法，当拧紧后(凸起被压缩)垫圈面之间间隙在规定值范围内，预载荷高强度栓接结构连接副可以获得规定的预载荷。本文件与GB/T32076.1和GB/T32076.2一起规定了适用于预载荷高强度栓接结构连接副的载荷指示垫圈、螺母面垫圈(HN)和螺栓面垫圈(HB)的一般尺寸、公差、材料和功能特性及试验方法。预载荷
8、高强度栓接结构连接副对制造和润滑的差异非常敏感，因此，由同一制造者供应预载荷高强度栓接结构连接副，并保证其功能特性非常重要。同理，预载荷高强度栓接结构连接副的表面处理由同一制造商控制。预载荷高强度栓接结构连接副第11部分：载荷指示垫圈1范围本文件规定了适用于预载荷高强度栓接结构连接副的载荷指示垫圈、螺母面垫圈(HN)和螺栓面垫圈(HB)的型式尺寸、技术要求、功能特性和验收规则、质量证明文件与包装等。本文件适用于建筑、桥梁、塔桅结构、锅炉钢结构、起重机械、输送管道、机体盲孔及其他钢结构用预载荷高强度栓接结构连接副用载荷指示垫圈及其配件螺母面垫圈(HN)和螺栓面垫圈(HB)。2规范性引用文件下列文
9、件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有修改单)适用于本文件。GB/T90.1紧固件验收检查GB/T90.2紧固件标志与包装GB/T230.1金属材料洛氏硬度试验第1部分：试验方法GB/T1237紧固件标记方法GB/T3103.3紧固件公差平垫圈GB/T4340.1金属材料维氏硬度试验第1部分：试验方法GB/T5276紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注GB/T16825.1金属材料静力单轴试验机的检验与校准第1部分：拉力和(或)压力试验机测力系统的检验与校准GB/T3207
10、6.1GB/T32076.2GB/T32076.3GB/T32076.4GB/T32076.5预载荷高强度栓接结构连接副预载荷高强度栓接结构连接副预载荷高强度栓接结构连接副预载荷高强度栓接结构连接副预载荷高强度栓接结构连接副GB/T32076.6预载荷高强度栓接结构连接副第1部分：通用要求第2部分：预载荷适应性第3部分：HR型大六角头螺栓和螺母连接副第4部分：HV型大六角头螺栓和螺母连接副第5部分：平垫圈第6部分：倒角平垫圈ISO17668铁制品上的锌扩散涂层渗锌规范(ZinCdiffusioncoatingsonferrousproductsSherardizingSpecification
11、)3术语和定义GBT32076.1界定的术语和定义适用于本文件。4载荷指示垫IS4.1通则载荷指示垫圈是螺纹规格为M12M36性能等级为8.8/8和10.9l(WTGBT32076.3、GB/T32076.4预载荷高强度栓接结构连接副的零件。载荷指示垫圈的作用是指示预载荷高强度栓接结构连接副被拧紧后是否达到规定的预载荷载荷指示垫圈可与螺母面垫圈（HN）或螺栓面垫圈（HB）配套使用，连接副的组成应符合6.1的规定。根据GB/T32076.1,载荷指示垫圈应作为预载荷高强度栓接结构连接副的零件进行评价。符合GB/T32076.2规定的预载荷高强度栓接结构连接副应由同一制造者提供。带有载荷指示垫圈的
12、预载荷高强度栓接结构连接副包括螺栓、螺母、垫圈和载荷指示垫圈。4.2型式尺寸安装前，载荷指示垫圈的型式见图1,尺寸应符合表1（涂镀前）的规定。载荷指示垫圈上凸起的尺寸和数量应能保证压缩载荷满足4.4的要求，数量应不少于4个，且等角度分布。凸起的形状由制造商自行选择，可采用图1所示以外的其他型式。载荷指示垫圈可在外径上制出凹槽或其他特征，对应凸起间隔位置，以标识检查时测隙规应插入的位置。标引符号说明：d1内径；d2-外径；d3凸起外切圆直径：d1凸起内切圆直径；h1垫圈厚度（不包括凸起）;h2总高度（包括凸起）；卜3凸起l度。图1籁荷指示垫圈（以6个凸起为示例）表1载荷指示垫圈的尺寸单位为亳米配
13、套螺栓螺纹规格d4d28hh2h3minmaxminmaxminmaxmaxminmaxminM1212.7512.S323.48242.73.35.50.820.013.85M1616.7516.8529.48303.74.36.00.825.017.85表1载荷指示垫圈的尺寸（续）单位为毫米配套螺栓螺纹规格dd2”hi*h2hyd3CUminmaxminmaxminmaxmaxminmaxminM2020.9521.0536.38373.74.36.50.829.022.05M2223.0523.1538.38393.74.37.00.833.024.15M2425.1525.2543.3
14、8443.74.37.00.838.026.25M2728.3028.4049.00504.45.67.00.843.029.40M3031.1531.5554.80564.45.67.00.81(.532.55M3637.7537.8564.80665.46.67.50.856.038.85也可根据需要，按供需协议。4.3 技术要求载荷指示垫圈技术要求应符合表2的规定。表2载荷指示垫!技术要求材料钢通用要求GB/T32076.1和GB/T32076.2热处理淬火并回火硬度硬度等级代号H8和HIO最大值350HV公差产品等级除表1规定外，C级标准GB/T3103.3表面处理”不经处理（无涂镀层）粉末渗锌技术要求按ISO17668,如需其他技术要求或表面处理，应由供需协议螺栓和螺母GB/T32076.3或GB/T32076.4垫圈GB/T32076.5或GB/T32076.6载荷指示垫圈不应进行电镀或采用可能
