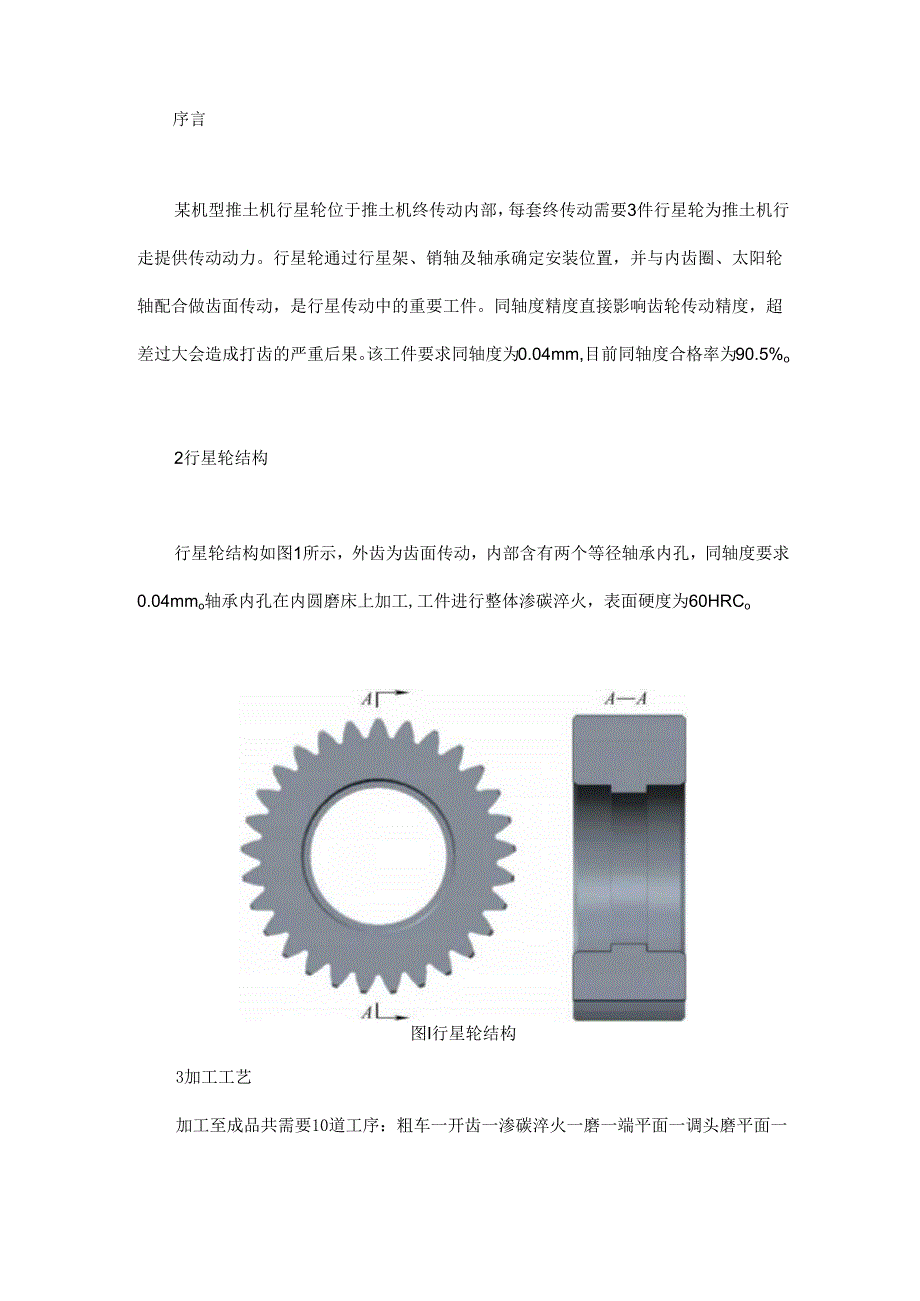

1、序言某机型推土机行星轮位于推土机终传动内部，每套终传动需要3件行星轮为推土机行走提供传动动力。行星轮通过行星架、销轴及轴承确定安装位置，并与内齿圈、太阳轮轴配合做齿面传动，是行星传动中的重要工件。同轴度精度直接影响齿轮传动精度，超差过大会造成打齿的严重后果。该工件要求同轴度为0.04mm,目前同轴度合格率为90.5%o2行星轮结构行星轮结构如图1所示，外齿为齿面传动，内部含有两个等径轴承内孔，同轴度要求0.04mmo轴承内孔在内圆磨床上加工,工件进行整体渗碳淬火，表面硬度为60HRCo图I行星轮结构3加工工艺加工至成品共需要10道工序：粗车一开齿一渗碳淬火一磨一端平面一调头磨平面一磨一端轴承内

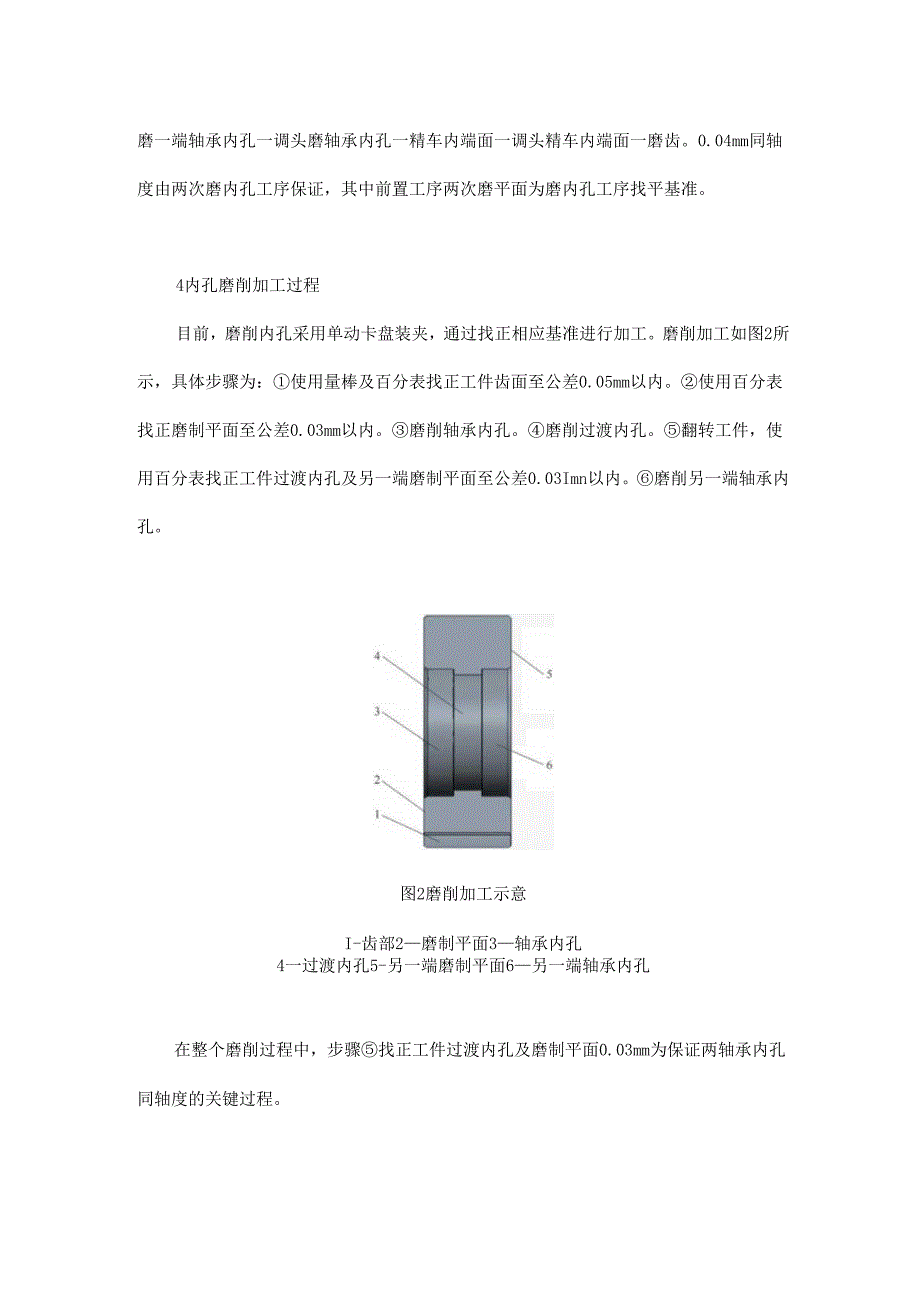

2、孔一调头磨轴承内孔一精车内端面一调头精车内端面一磨齿。0.04mm同轴度由两次磨内孔工序保证，其中前置工序两次磨平面为磨内孔工序找平基准。4内孔磨削加工过程目前，磨削内孔采用单动卡盘装夹，通过找正相应基准进行加工。磨削加工如图2所示，具体步骤为：使用量棒及百分表找正工件齿面至公差0.05mm以内。使用百分表找正磨制平面至公差0.03mm以内。磨削轴承内孔。磨削过渡内孔。翻转工件，使用百分表找正工件过渡内孔及另一端磨制平面至公差0.03Imn以内。磨削另一端轴承内孔。图2磨削加工示意I-齿部2磨制平面3轴承内孔4一过渡内孔5-另一端磨制平面6另一端轴承内孔在整个磨削过程中，步骤找正工件过渡内孔及

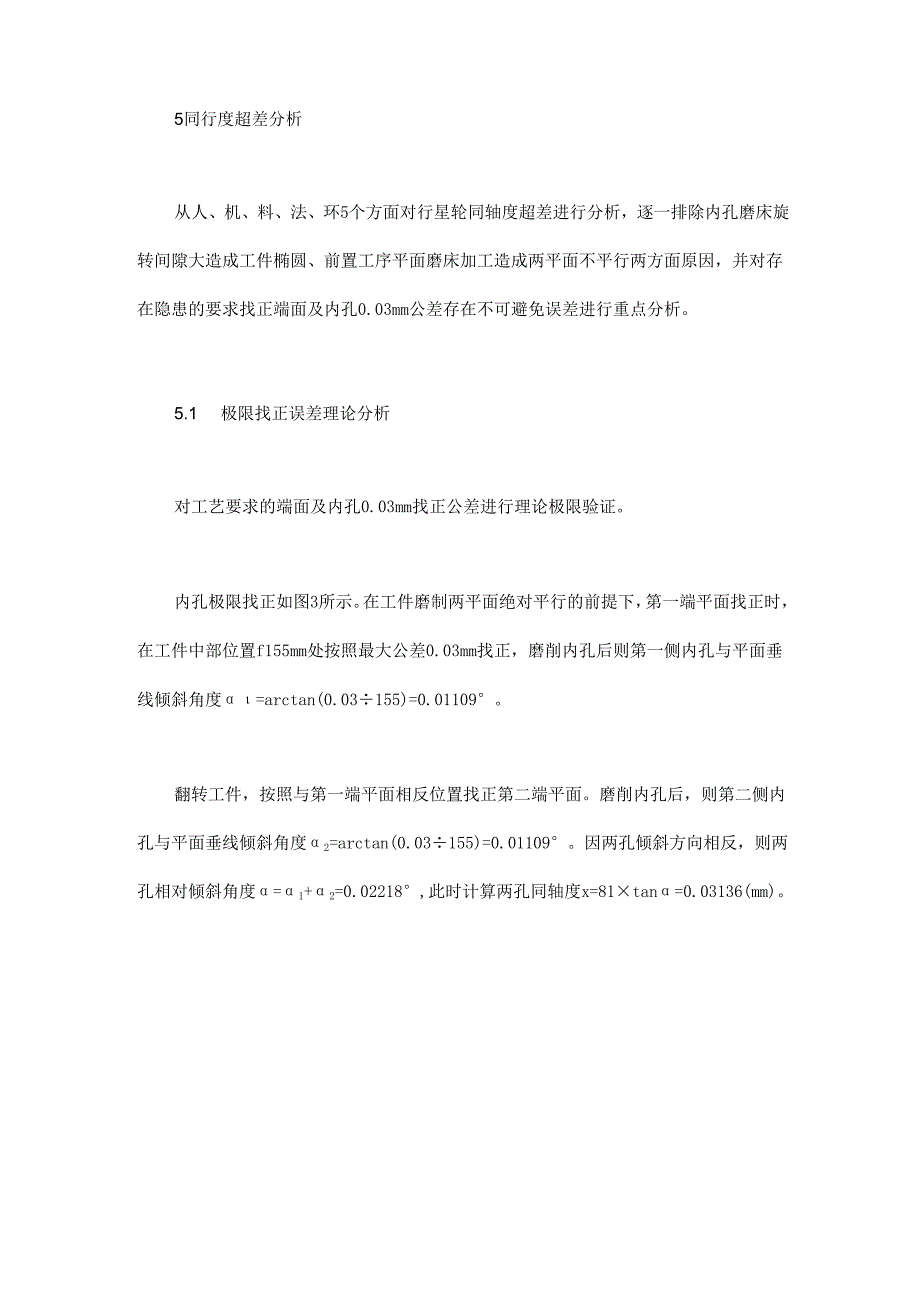

3、磨制平面0.03mm为保证两轴承内孔同轴度的关键过程。5同行度超差分析从人、机、料、法、环5个方面对行星轮同轴度超差进行分析，逐一排除内孔磨床旋转间隙大造成工件椭圆、前置工序平面磨床加工造成两平面不平行两方面原因，并对存在隐患的要求找正端面及内孔0.03mm公差存在不可避免误差进行重点分析。5.1 极限找正误差理论分析对工艺要求的端面及内孔0.03mm找正公差进行理论极限验证。内孔极限找正如图3所示。在工件磨制两平面绝对平行的前提下，第一端平面找正时，在工件中部位置f155mm处按照最大公差0.03mm找正，磨削内孔后则第一侧内孔与平面垂线倾斜角度=arctan(0.03155)=0.0110
4、9。翻转工件，按照与第一端平面相反位置找正第二端平面。磨削内孔后，则第二侧内孔与平面垂线倾斜角度2=arctan(0.03155)=0.01109。因两孔倾斜方向相反，则两孔相对倾斜角度=1+2=0.02218,此时计算两孔同轴度x=81tan=0.03136(mm)。如第二端内孔找正O.03mm,则此时理论最大同轴度为0.03136+0.03=0.06136(11三)，远超图样要求的0.04mm。81c)计算同轴度图3内孔极限找正示意5.2 极限找正误差实际验证为验证按照工艺极限找正对工件使用存在影响，记录不同找正精度工件使用三坐标实际验证工件同轴度的情况，不同找正精度对应的同轴度见表Io表
5、1不同找正精度对应的同轴度（单位：mm）序号第一端平面第二端平面（与第一端位置相反）第二端内孔实测同轴度10.030.030.030.06420.030.030.020.05230.030.030.010.04340.020.020.030.04950.020.020.020.03760.020.020.010.02470.020.010.010.021从实测同轴度可以看出，随着找正精度的提升，实测同轴度也随之提升，可以判定要求找正端面及内孔0.03mm公差存在不可避免的误差是造成同轴度超差的主要原因。6解决行星轮同轴度超差问题的对策为保证同轴度O.04mm,最直接的措施是将工艺要求找正公差0
6、.03mm提升为0.02Imn,但目前工件使用单动卡盘装夹，内孔与平面各使用两块百分表找正（见图4）,实际找正难度大，提升找正精度将大大降低加工效率。图4找正由于磨削内孔工艺效率低，且加工难度大，所以需要优化工艺，以车代磨，使用车床一次装夹加工，提升产品质量及加工效率，其优点为：减少二次找正，消除找正误差。可取消前置找正基准磨平面工序。径向进给变为轴向进给，提高了加工效率。6.1 车削方案车削方案如图5所示，利用数控立式车床液压卡盘靠平工件端面并夹紧工件齿部，使用1号刀进行上部轴承内孔及端面的加工，使用2号刀进行下部轴承内孔及端面的加工，保证一次装夹实现各部位全部加工。I号刀加工2号刀加工图5
7、车削方案示意6.2 刀具上部加工选用95主偏角内孔车刀，下部加工自制95主偏角内勾车刀（见图6）。为提升齿面硬度，工件采用整体渗碳淬火工艺，硬度达60HRC,故选用高强度的CBN刀片进行上下部加工。图695主偏角内勾车刀7结束语针对行星轮同轴度超差问题进行原因分析并采取相应的对策，通过批量加工验证对策的正确性和有效性，对后续加工的1260件工件的同轴度精度全部采用三坐标检测，结果如图7所示，可以看出合格率达100%。实际解决了两端轴承内孔的同轴度超差问题，达到了预期目标。同时将原工艺“磨一端平面一调头磨平面一磨一端轴承内孔一调头磨轴承内孔一精车内端面一调头精车内端面”的6道工序合并为1道精车工序，大幅减少了装夹和找正的辅助时间。工艺改进前后加工用时对比如图8所示，可见加工效率提升650%,取得了很好的经济效益。5432100(oo*oQOGGGi至隼工23456789IOIl121314151617181920工件序号-实mW体度图7行星轮同轴度检测结果50605OwWHstz06650.6650.445044536改进前用时改进后用时口改进后精车口精车另一端精车口磨另端内孔口磨内扎口磨另一端平面磨平面图8工艺改进前后加工用时对比
