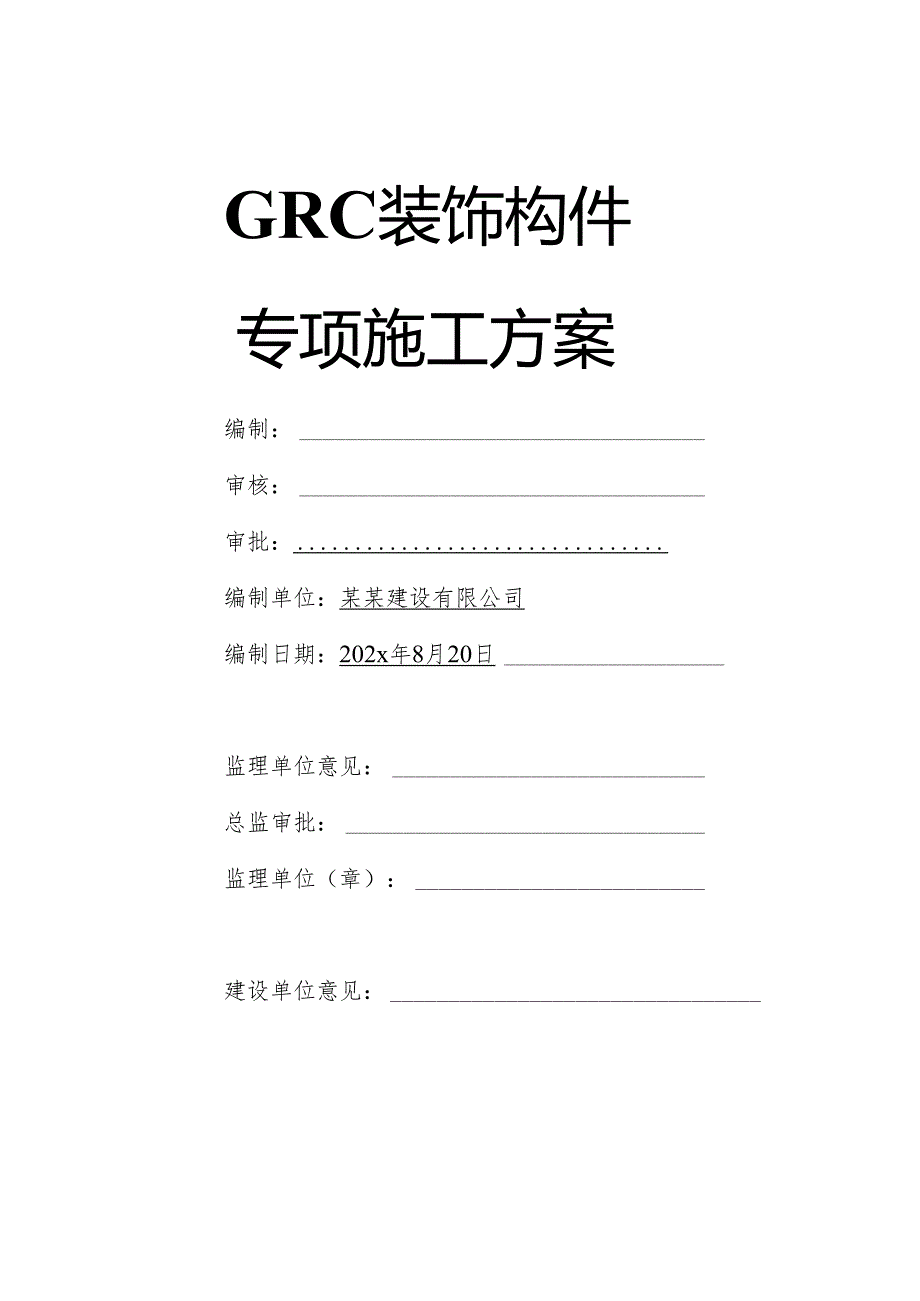

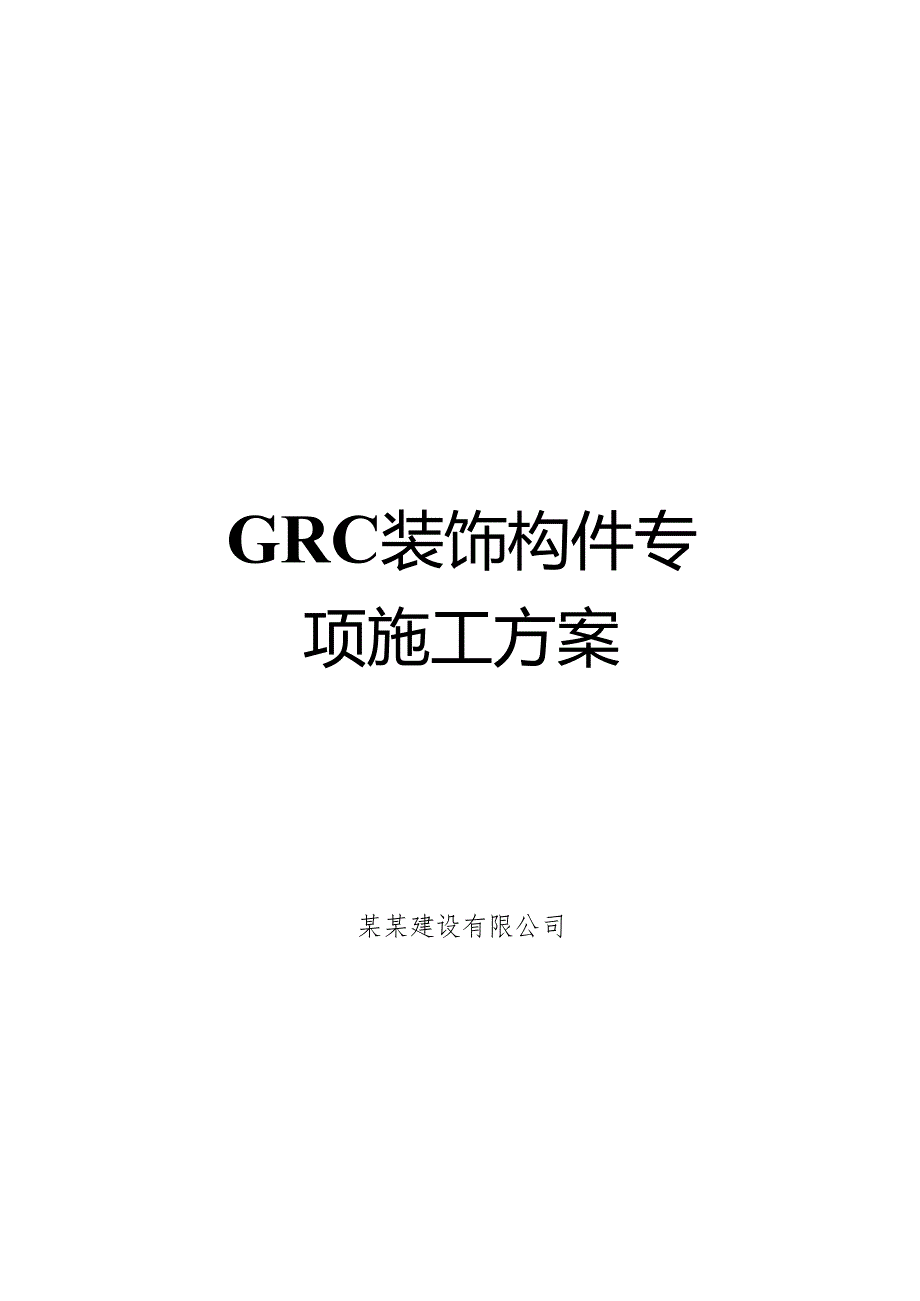

1、GRC装饰构件专项施工方案某某建设有限公司202x年8月20日GRC装饰构件专项施工方案编制:审核:审批:编制单位:某某建设有限公司编制日期:202x年8月20日监理单位意见:总监审批:监理单位(章):建设单位意见:项目负责人审批:建设单位(章):目录一、编制依据及编制说明21.1 编制依据21.2 编制说明2二、工程概况22.1 工程建设概况22.2 工程设计概况3三、GRC成品制作33.1、 开模33.2、 成品制作33.3、 GRC构件加工流程4四、成品安装4五、成品保护5六、施工施工应急救援5项目现场指挥机构图5应急程序6(1)重大事故6(2) 一般伤害事故6事故的应急救援措施基本要求
2、6一、编制依据及编制说明1.1编制依据1)本工程的施工合同、施工图纸;2)工程测量规范G某0026-202x3)建筑施工安全检查标准JGJ59-202x4)建设工程质量管理条例;5)危险性较大的分部分项工程安全生产管理规定住建部令202x年第37号6)建筑施工手册第五版7)现行施工验收规范、质量技术标准;1.2编制说明根据国家的有关技术规范、标准及某省区内已实施的质量通病防治导则基础上,为提高某某小区工程质量水平,改善住宅性能,减少质量投诉,提高用户质量满意度,建立组织协调的常态化机制,确保工程质量目标实现,结合我公司及本工程的实际情况,编制以下防治方案和技术措施。二、工程概况2.1工程建设概
3、况工程建设概况览表序号项目内容1工程名称某某小区某栋-某栋商住楼、某栋住宅楼、某栋商住楼及某地下室2工程地点某某3建设单位某某建设有限公司4设计单位某建筑设计有限公司5监理单位某集团有限责任公司6施工单位某某建设有限公司7勘察单位某某勘察设计有限公司8质量监督单位某市建设工程质量安全监督管理站9总建筑面积*m,10结构形式高层住宅:剪力墙结构;低层商业楼:框架结构11总工期830天12质量标准合格13总投资额xxOOO万元14计划开工日期202x年5月1日(具体日期以开工令为准)15计划竣工日期202x年11月8日2.2工程设计概况2.2.1建筑设计概况序号项目内容1建筑功能5栋高层住宅商业楼
4、,一层地下室,地下室主要用途作为设备用和停车库房。2面积总建筑面积*m2其中地上住宅建筑面积*商业建筑面积4274.6地下部分建筑面积*3建筑层数某栋、某栋商住楼33层某栋商住楼/某栋住宅楼28层/18层某栋商业、某栋商业、某栋商业、某栋商铺2层地下室1层4建筑层高某栋一某栋标准层2.95m地下室4.85m5.4m5建筑高度某栋楼99.75m0.00相当绝对标高8.10m某栋楼85.00m0.00相当绝对标高8.IOm某栋楼96.80m0.00相当绝对标高8.10m某栋楼54.00m0.00相当绝对标高8.1Om某栋楼99.75m+0.00相当绝对标高8.IOm三、GRC成品制作3.1、开模本
5、工程所使用的GRC构件为异形构件,模具的精准度决定这GRC产品的外观及建筑物的整体效果,所以模具的制作要严格按照图纸尺寸进行严格把控。32、成品制作GRC构件生产工艺:高温蒸汽养护;原材料标准:GRC专用快干水泥(低碱度硫铝酸盐水泥),耐碱玻璃纤维、聚合物添加剂、加强肋及预埋焊接位(每块构件预埋4个焊接位)等。3.3、 GRC构件加工流程原材料准备T模具加工T模具打磨、修整T喷射生产脱模成品养护四、成品安装4.1 、施工流程施工工艺:施工准备一构件进场验收一材料运至各安装楼层一找准外墙基准线(边线、水平线)一检查外墙基面抹灰是否平整一个根据施工图纸按GRC构件安装部位放定位线(边线、水平线)T
6、GRC构件安装填缝、挂网、修补一单项验收构件安装主要技术措施及材料使用:施工技术人员熟悉施工方案及构件安装大样施工图;构件安装采用68钢筋锚固与产品预埋钢筋焊接时,檐线焊接钢筋,烧焊采用搭接烧焊,每个构件不少于4个焊点,焊点涂抹防锈漆(具体螺栓和钢筋直径详附图),膨胀螺钉间隔500mm一枚。加固骨架采用50*5的镀锌角钢,固定的膨胀螺钉采用MIO镀锌膨胀螺钉。(骨架的镀锌角钢及膨胀螺钉做防腐处理)4.2 构件进场验收产品进入施工现场通知甲方、监理方,按照构件外观和尺寸偏差进行验收,材料进场一并提供产品合格证,不得使用没有合格证的产品。4.3 3施工人员及机械、配件配备序号名称数量备注1安装人员
7、5人根据现场需求调整2手提砂轮机2台3轻型电焊机2台4电缆线2卷5水平仪2台68*150膨胀螺栓2袋根据现场需求调整7安全带7条8吊篮2台根据现场需求调整4.4 施工安排主要为成品材料、机具进场准备,技术人员对施工图纸的熟悉。安装阶段:对应施工图纸找出需要安装构件的部位,弹好定位线,实施安装。4.6 构件安装GRC构件的安装由上往下安装。GRC构件安装完成后保持接缝处平整光滑顺直,并用专用填缝剂将板与板之间的接缝修补填平。构件安装采用吊篮(吊篮操作详吊篮方案)五、成品保护在施工过程中,注意成品保护避免破损,构件安装完成后,外架或其它外部材料拆除过程中禁止碰撞GRC表面。六、施工施工应急救援工程
8、项目部成立“施工安全事故应急救援领导小组”为指挥机构,指挥中心设在施工办公区的项目经理室,下设技术组,后勤保隙组、及专业小组。项目现场指挥机构图应急救援领导小组:组长:某某(电话:某)应急救援技术组:组员:某某、某某应急救援后勤保隙组组员:现场的保卫人员应急救援专业组:组员:某某救援物资:纱布、棉花、止血带、生理盐水、担架,电焊机、风割设备、千斤顶、角磨机、无齿锯、钢筋切断钳、汽车起重机、钢丝绳、钢丝绳夹具、绳索、警戒带、警戒牌。由应急救援后勤保障组管理维护。应急程序(1)重大事故首先发现者紧急大声呼救、同时可用手机或对讲机立即报告工地当班负责人f条件许可紧急施救一报告联络有关人员(紧急时立刻
9、报警、打求助电话)一成立指挥部(组)f必要时向社会发出救援请求一实施应急救援、上报有关部门、保护事故现场等f善后处理。(2)一般伤害事故首先发现者紧急大声呼叫一条件许可紧急施救一报告联络有关人员一实施应急救援、保护事故现场等一事故调查处理。事故的应急救援措施基本要求各有关人员接到报警救援命令后,应迅速到达事故现场。尤其是现场急救人员要在第一时间内到达事故地点,以便能给伤者得到及时、正确的施救。当事故发生后,要立即与医院门诊部联系要求派遣医生来工地,协助救护,当人员伤害较多或较严重时,不要停止和放弃施救。当医生未到达事故现场之前,急救人员要按照有关救护知识,立即救护伤员,在等待医生救治或送往医院抢救过程中,不要停止和放弃施救。当事故发生后,或发现事故预兆时,应迅速组织疏散无关人员撤离事故现场,积极采取有关措施并组织治安队人员建立警戒,不让无关人员进入事故现场,并保证事故现场的救援道路畅通,以便救援的实施。当发生重特大事故,如上一级部门在事故现场建立应急指挥部,专业救援队到达事故现场后,本应急救援人员应协助他们进行施救,并服从他们的统一指挥。应急救援各报警电话号码火警电话:119急救中心:120应急救援路线GRC施工深化图详附件
