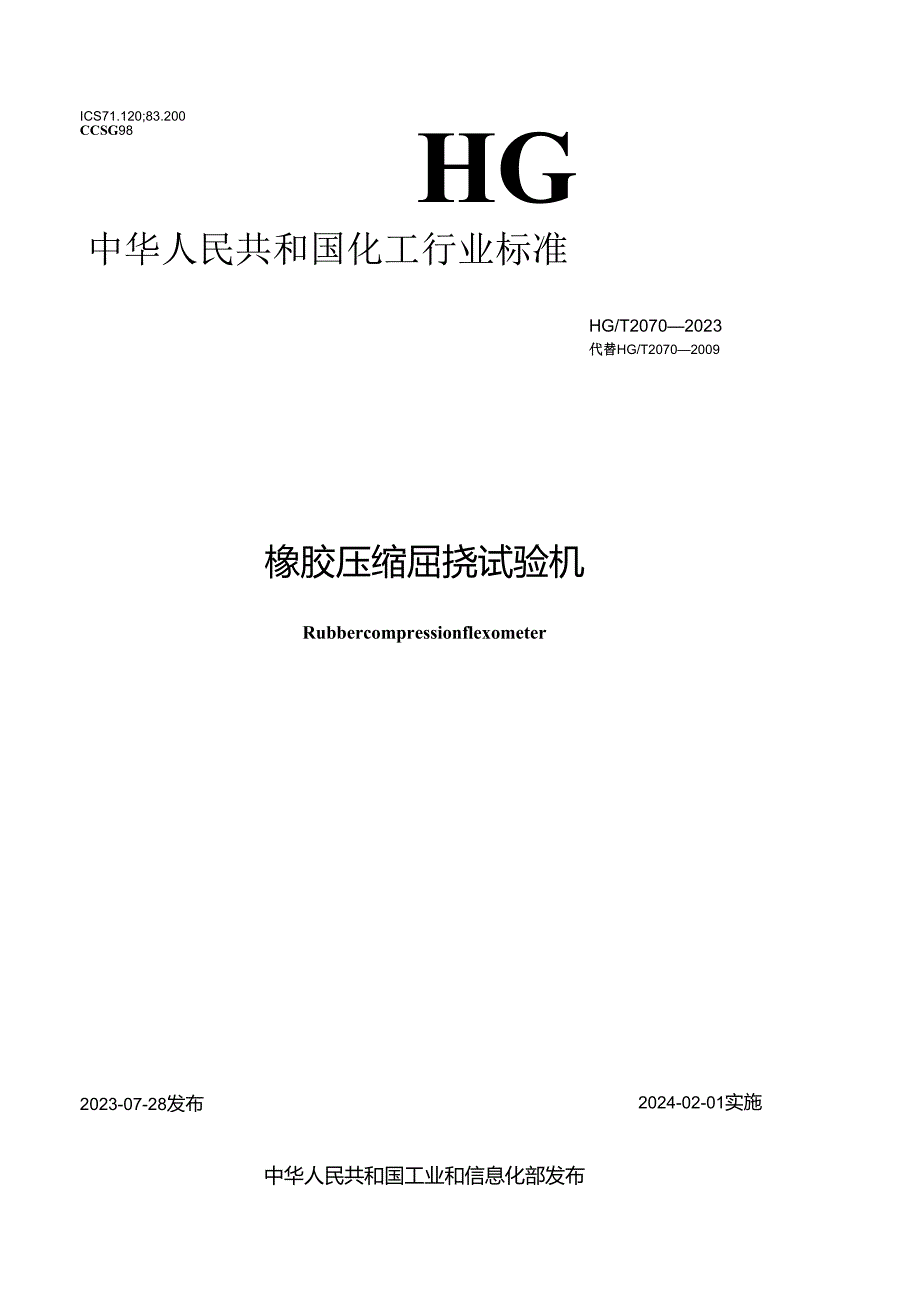

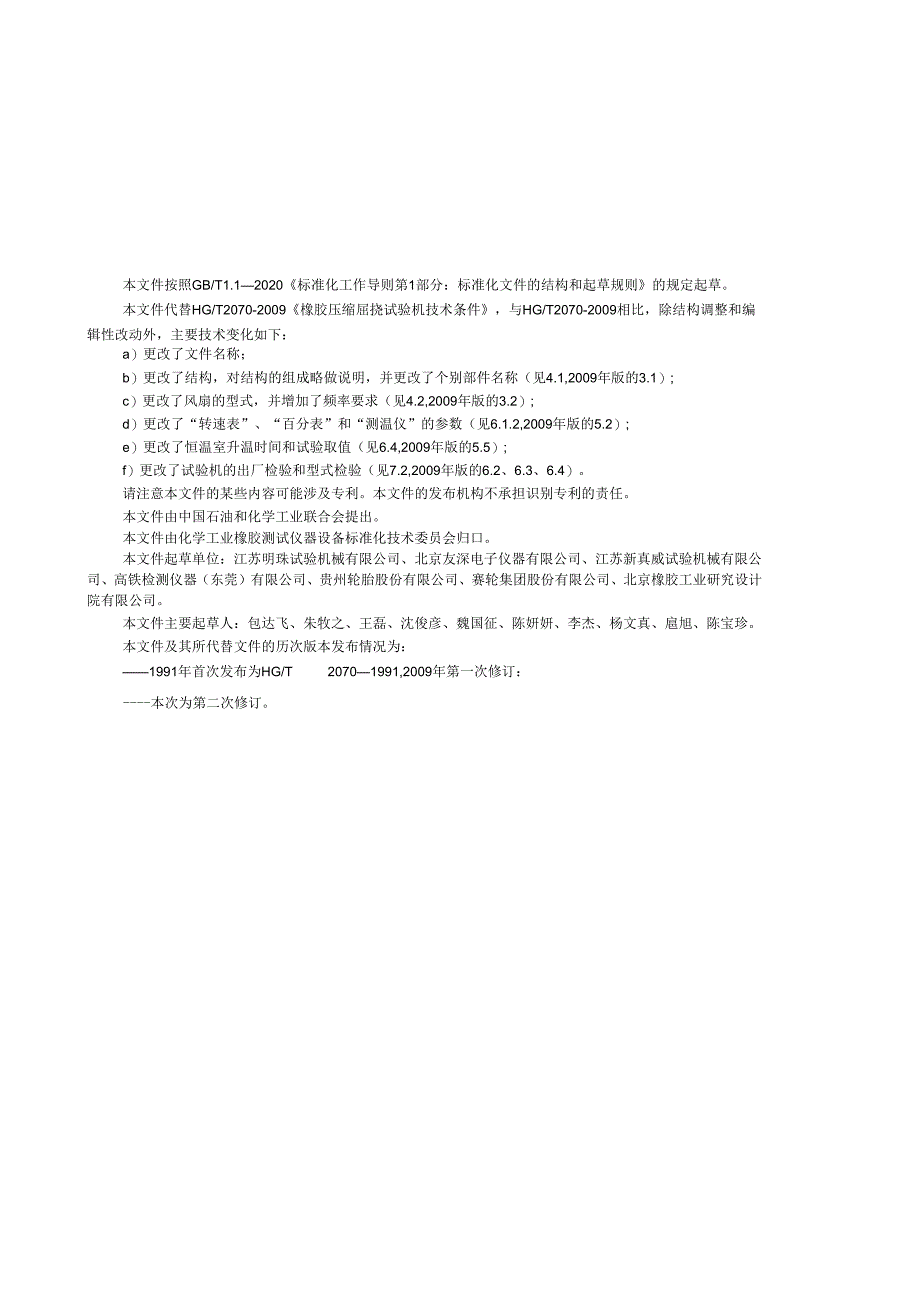

1、ICS71.120;83.200CCSG98HG中华人民共和国化工行业标准HG/T20702023代替HG/T20702009橡胶压缩屈挠试验机Rubbercompressionflexometer2023-07-28发布2024-02-01实施中华人民共和国工业和信息化部发布本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替HG/T2070-2009橡胶压缩屈挠试验机技术条件，与HG/T2070-2009相比，除结构调整和编辑性改动外，主要技术变化如下：a）更改了文件名称；b）更改了结构，对结构的组成略做说明，并更改了个别部件名称（见4.
2、1,2009年版的3.1）;c）更改了风扇的型式，并增加了频率要求（见4.2,2009年版的3.2）;d）更改了“转速表”、“百分表”和“测温仪”的参数（见6.1.2,2009年版的5.2）;e）更改了恒温室升温时间和试验取值（见6.4,2009年版的5.5）;f）更改了试验机的出厂检验和型式检验（见7.2,2009年版的6.2、6.3、6.4）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国石油和化学工业联合会提出。本文件由化学工业橡胶测试仪器设备标准化技术委员会归口。本文件起草单位：江苏明珠试验机械有限公司、北京友深电子仪器有限公司、江苏新真威试验机

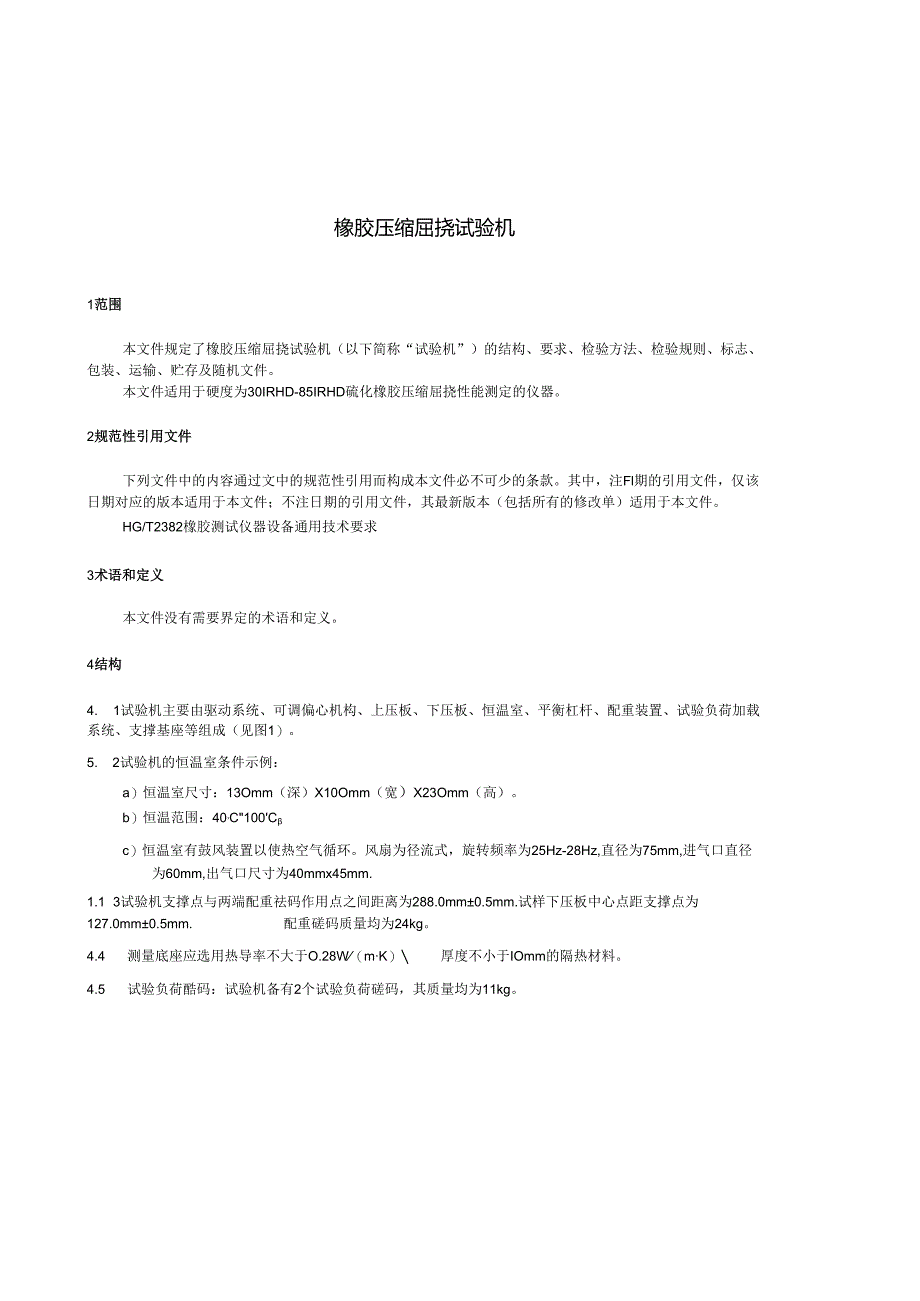

3、械有限公司、高铁检测仪器（东莞）有限公司、贵州轮胎股份有限公司、赛轮集团股份有限公司、北京橡胶工业研究设计院有限公司。本文件主要起草人：包达飞、朱牧之、王磊、沈俊彦、魏国征、陈妍妍、李杰、杨文真、扈旭、陈宝珍。本文件及其所代替文件的历次版本发布情况为：1991年首次发布为HG/T20701991,2009年第一次修订：本次为第二次修订。橡胶压缩屈挠试验机1范围本文件规定了橡胶压缩屈挠试验机（以下简称“试验机”）的结构、要求、检验方法、检验规则、标志、包装、运输、贮存及随机文件。本文件适用于硬度为30IRHD-85IRHD硫化橡胶压缩屈挠性能测定的仪器。2规范性引用文件下列文件中的内容通过文中的
4、规范性引用而构成本文件必不可少的条款。其中，注Fl期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。HG/T2382橡胶测试仪器设备通用技术要求3术语和定义本文件没有需要界定的术语和定义。4结构4. 1试验机主要由驱动系统、可调偏心机构、上压板、下压板、恒温室、平衡杠杆、配重装置、试验负荷加载系统、支撑基座等组成（见图1）。5. 2试验机的恒温室条件示例：a）恒温室尺寸：13Omm（深）X10Omm（宽）X23Omm（高）。b）恒温范围：40,C100Cc）恒温室有鼓风装置以使热空气循环。风扇为径流式，旋转频率为25Hz-28Hz,直
5、径为75mm,进气口直径为60mm,出气口尺寸为40mmx45mm.1.1 3试验机支撑点与两端配重祛码作用点之间距离为288.0mm0.5mm.试样下压板中心点距支撑点为127.0mm0.5mm.配重磋码质量均为24kg。4.4 测量底座应选用热导率不大于O.28W（mK）厚度不小于IOmm的隔热材料。4.5 试验负荷酷码：试验机备有2个试验负荷磋码，其质量均为11kg。标引序号说明：1可调偏心机构：2一一上压板；3试样：4下压板：5一恒温室；6一一偏心调整装置：7支撑点：8平衡杠杆：9水平指针；10一一配垂祛码：11试验负荷硅码：12支掾基座.注：图1中所采用的加载方式为诙码。图1试验机总
6、体结构示例图5要求5.1 试验机正常工作条件试验机正常工作条件应符合HG/T2382的有关规定。5.2 压缩频率试验机的压缩频率为30Hz0.2Hzo5.3 偏心冲程偏心冲程可在OmmIOmm范围内任意调节。冲程4.45mm、5.71mm、6.35mm,偏差均为0.03mm。5.4 恒温室温度恒温室经过30min升温后，试样周围20mm空间区域应达到设定温度并保持恒温，其偏差为1。5.5 上下压板间距重复偏差自动平衡机构在加负荷的情况下，上下压板间距重更偏差不应大于005mm。5.6 上下压板间距测量偏差测量上下压板间距，偏差不应大于0.1mm。5.7 外观和电气性能试验机的外观和电气性能应符
7、合HG/T2382的规定。5.8 运输颠簸性能在包装条件下，试验机的运输颠簸性能应符合HG/T2382的规定。5.9 方法6.1 检验条件及检验用器具6.1.1 检验条件试验机检验应在5.1规定的条件下进行。6.1.2 检验用器具检验需用到的器具包括：a)转速表：量程0rmin2000rmin,准确度为0.5级。b)校正块一套：高25mm0.01mm、12.5mm0.Olmm,直径均为18mm。O百分表及磁性表架：量程Omm10mm,分度值为0.01mm。d)测温仪：量程30C180C,分度为值0.6.2 压缩频率检验用转速表测量偏心轮的转速，测量3次，取算术平均值，应符合5.2的要求。6.3
8、 偏心冲程检验用带有磁性表架的百分表测量偏心轮上的偏心轴最高位置与最低位置的距离，应符合5.3的要求。6.4 恒温室温度检验恒温室经过30min升温后，用测温仪在试样周围20mm空间区域内测温，每隔30min测次，共测3次，取测量值与设定值之差的最大值，应符合5.4的要求。6.5 上下压板间距重复偏差检验在加负荷的情况下，上下压板间放入高25mm的校正块，使自动平衡机构达到平衡，圮录数值，重复3次，每次均应符合5.5的要求。6.6 上下压板间距测量偏差检验把上压板升至最高点，放入25mm校正块，打开自动开关，将杠杆调到水平，调节记录仪零位，取出25mm校正块，放入12.5mm校正块，使记录仪处
9、于满量程状态，记录正反量程数值，重复3次，每次均应符合5.6的要求。6.7 外观和电气性能检验试验机的外观和电气性能检验按照HG/T2382的有关规定进行。6.8 运输颠簸性能检验试验机包装后，按照HG/T2382的有关规定进运输颠簸性能检验。7检验规则7.1每台试验机应经制造厂质量检验部门检验合格，并附有质量合格证，才能出厂。7.2 试验机检验分出厂检验和型式检验：a)出厂检验：按6.26.7逐台进行，并应符合5.25.7的规定。b)型式检验：按6.26.8抽样进行，并应符合5.25.8的规定。7.3 型式检验的一般要求和判定规则按照HG/T2382的有关规定执行。8标志、包装、运输、贮存及随机文件试验机的标志、包装、运输、贮存及随机文件应符合HG/T2382的规定。
