《HG_T6148-2023铬系乙烯聚合催化剂活性试验方法.docx》由会员分享，可在线阅读，更多相关《HG_T6148-2023铬系乙烯聚合催化剂活性试验方法.docx（9页珍藏版）》请在第壹文秘上搜索。

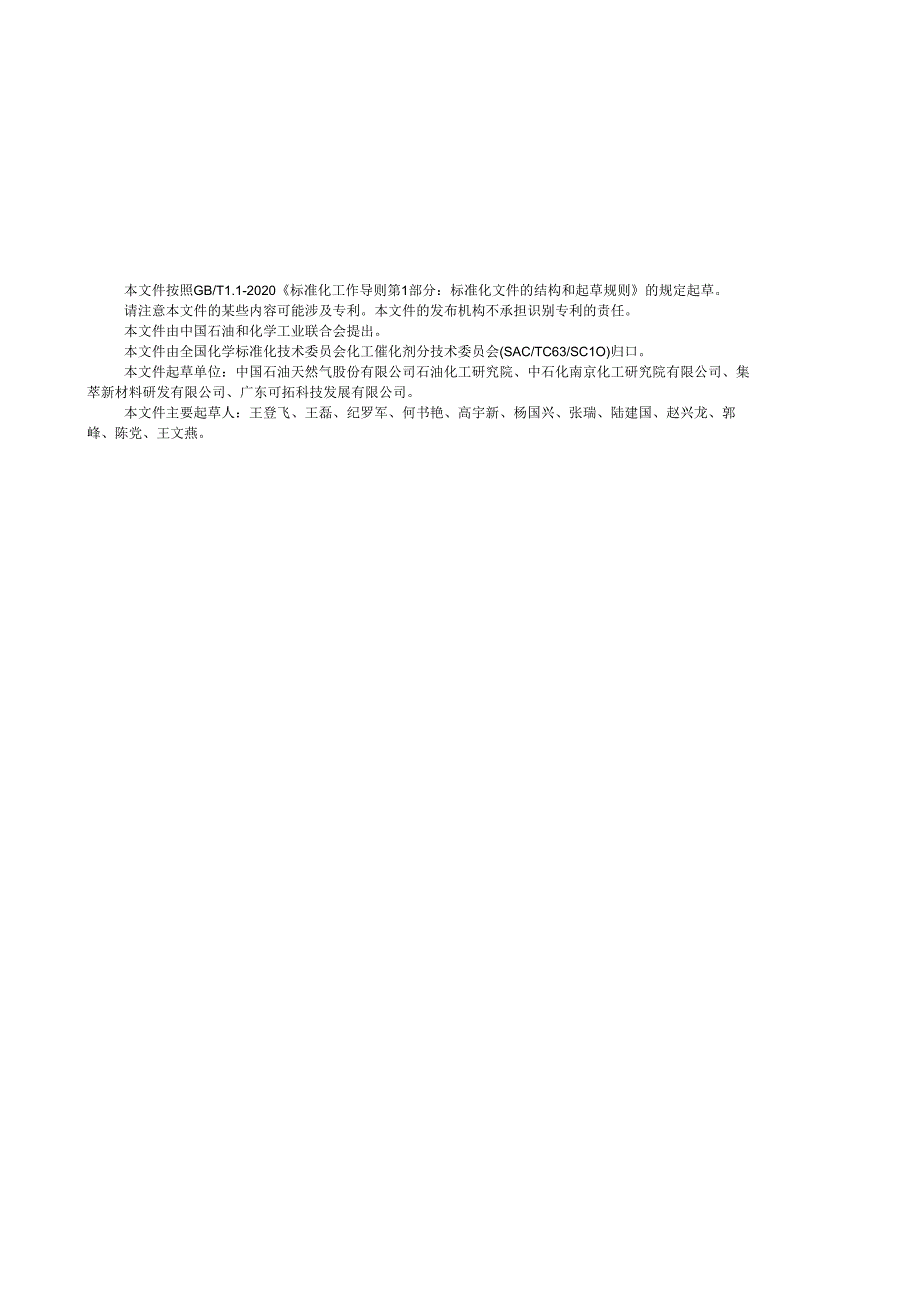

1、ICS71.100.99CCSG74HG中华人民共和国化工行业标准HG/T61482023铭系乙烯聚合催化剂活性试验方法Analyticalmethodofcatalystactivityforchromiumbasedethylenepolymerizationcatalyst2023-04-21发布2023-11-01实施中华人民共和国工业和信息化部发布本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国石油和化学工业联合会提出。本文件由全国化学标准化技术委员会
2、化工催化剂分技术委员会(SAC/TC63/SC1O)归口。本文件起草单位：中国石油天然气股份有限公司石油化工研究院、中石化南京化工研究院有限公司、集萃新材料研发有限公司、广东可拓科技发展有限公司。本文件主要起草人：王登飞、王磊、纪罗军、何书艳、高宇新、杨国兴、张瑞、陆建国、赵兴龙、郭峰、陈党、王文燕。将系乙烯聚合催化剂活性试验方法瞥示一使用本文件的人员应有正规实验室工作的实践经验。本文件并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的要求。1范围本文件规定了格系乙烯聚合催化剂活性试验方法。本文件适用于气相法格系乙烯聚合催化剂。2规范性引用文件下列文
3、件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注Fl期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6379.2测量方法与结果的准确度（正确度与精密度）第2部分：确定标准测量方法重复性与再现性的基本方法GB/T6682分析实验室用水规格和试验方法3皿本文件没有需要界定的术语和定义。4方法概要本文件采用的是乙烯淤浆聚合反应进行铭系乙烯聚合催化剂活性试验评价。即在经过惰性气体充分置换的聚合反应釜中，加入溶剂、一定配比的助剂、适量的锅系乙烯聚合催化剂、乙烯，在指定的温度下聚合反应一定的时间，得到聚合物粉料，称重并
4、计算出珞系乙烯聚合催化剂的活性。5试剂或材料5.1 除非另有说明，仅使用分析纯及以上试剂，所用水应符合GB/T6682中三级水的规定。5.2 气相乙烯：聚合级，纯度大于等于99.6%（体积分数）。5.3 己烷：水质量分数小于等于5ug/g。5.4 三乙基铝己烷溶液：1.OmOl/1.。在氮气干箱里量取13.6m1.三乙基铝，加入到86.4m1.己烷中，摇匀。有效期1年。5.5 氮气：纯度99.999%（体积分数），水含量小于等于5口gg,氧含量小于2ugg6仪器设备6.1分析天平：感量0.Img:6.2 氮气干箱。6.3 注射器：2m1.,5m1.,10m1.,50m1.c7试验装置7.1 流
5、程辂系乙烯聚合催化剂活性试验装置示意图见图1。标引序号说明：1聚合反应釜：2计量罐（乙烯）；3净化塔（乙烯）；4钢瓶（乙烯）；5 计量罐（N2）6 净化塔（N2）7 钢瓶（电）；8 油封；9 加料器；10 水泵；11 水循环系统：12 真空泵。图1倍系乙烯聚合催化剂活性试验装置示意图7.2主要性能铭系乙烯聚合催化剂活性试验装置主要性能设计参数见表1。表1珞系乙烯聚合催化剂活性试验装置主要性能设计参数项目性能参数聚合反应釜不锈钢制成，密封可耐压4.OMPa,采用锚式搅拌，容积为21.,有下底阀出料口乙烯计量罐401.真空泵抽速81.s,极限压力4X102Pa,功率1.1kW8试验步骤8.1 试验
6、条件铭系乙烯聚合催化剂活性试验条件见表2。衰2镭系乙烯聚合催化剂活性试嘛条件项目指标AB反应物料加入量催化剂中锅质量分数/%0.250.020.81.5催化剂mg200100三乙基铝溶液/矶2.0己烷/1.1.0乙烯/MPa1.51.1聚合温度/C851聚合时间/h2搅拌转速/(rmin)35020注：“A”为有机络系乙烯聚合催化剂；B为无机格系乙烯聚合催化剂。8.2 原料及助剂的准备8.2.1打开乙烯计量罐加料阀门，将乙烯原料通过净化塔引入乙烯计量罐后，关闭计量罐进料阀门。8.2.2在氮气干箱内，用2m1.注射器量取一定量的催化剂样品，在分析天平上准确称量(mo)。注：错系乙烯聚合催化剂样品
7、挥发度小于等于1%,挥发度测定方法参见附录Ao8.2.3将己烷加入到51.的己烷计量瓶内。8. 2.4用注射器量取2.0m1.三乙基铝己烷溶液。8.3聚合反应釜的准备8.3.1聚合反应釜加压、试漏，检查聚合釜的气密性。8.3.2开启聚合反应釜搅拌，转速调节至120rmin20rmin08.3.3将聚合反应釜升温至7(C75C,用真空泵静抽不少于2min,并用氮气充分置换聚合反应釜不少于5次后，放空。反应釜压力示数为零时，关闭搅拌，备用。8.4催化剂和助催化剂的加入及过程控制8.4.1 将己烷计量瓶、加料器与聚合反应釜加料阀连接好。8.4.2 开启聚合反应釜上油封管线阀门，用氮气球胆向装有下底管
8、的己烷计量瓶内充入氮气，向聚合反应釜内加入己烷。8.4.3 4.3当己烷加入量达到400m1.时，用注射器将2m1.三乙基铝己烷溶液通过加料器加入聚合反应釜，然后迅速将一定量的催化剂己烷浆液稀释液或催化剂干粉加入反应釜，持续加入己烷至加入量为1.O1.时，关闭进料阀和油封管线阀门。8.4.4 搅拌转速调整至350rmin20r/min。8.4.5 通过调温水系统对聚合反应釜进行升温，当聚合反应釜温度达到比设定的反应温度低5时，打开乙烯进料阀门，持续加入乙烯，并保持表2规定的乙烯压力。8.4.6当反应釜温度达到设定的聚合温度时;开始计时，保持2h。8.5出料8.5.1 2h后，通过调温水对聚合反
9、应釜进行降温。8.5.2当聚合反应釜温度降至50时，调整搅拌转速至100rmin20rmin,通过放空阀缓慢对反应釜卸压。8.5.3 依次打开聚合反应釜氮气阀和下底阀，在氮气吹排下，釜底出料，聚合物浆液收集于敞口容器中，无浆液从下底阀流出时，关闭下底阀。8.5.4 用抽滤装置对聚合物浆液进行抽滤，滤饼平铺于托盘上放置于通风橱内，待溶剂完全挥发后，收集聚合物：8.5.5 5.5对聚合物质量进行称量（m1）o9试验数据处理格系乙烯聚合催化剂的活性AC,数值以gPE/gCat表示，按公式计算：式中：IDi聚合反应后得到的聚合物粉料的质量的数值，单位为克（g）；m0加入催化剂的质量的数值，单位为毫克（
10、mg）。计算结果保留到整数位。10精密度10.1 概述本文件的精密度是各采用4水平有机铝系乙烯聚合催化剂样品和无机格系乙烯聚合催化剂样品，在4个实验室进行协同试验得到的（每个水平在每个实验室各进行2次重复试验），然后采用GB“6379.2计算本文件的精密度。按10.2、10.3的规定判断试验结果的可靠性（95*的置信水平）。10.2 重复性跟在同一个实验室，由同一操作者使用相同设备，按相同的测试方法，并在短时间内对同一被测对象相互独立进行测试获得的两次独立测试结果的绝对差值不大于表3中的重复性限r。10.3 再现性跟(R)在不同的实验室，由不同的操作者使用不同的设备，按照相同的测试方法，对同一
11、被测对象相互独立进行测试获得的两次独立测试结果的绝对差值不大于表3中的再现性限RC表3重重性限(r)与再现性限(R)项目重且性限(力再现性限(R)有机珞系乙烯聚合催化剂样品活性/(gPEgCai)55无机辂系乙烯聚合催化剂样品活性/(gPEgCat)6611结果报告取两次重复测定结果的算术平均值为测定结果。计算结果保留到整数位。附录A（资料性）格系乙烯聚合催化剂挥发度的测定A.1方法概要在氮气保护下，铭系乙烯聚合催化剂样品在一定温度条件下，易挥发组分质量与样品质量的比值为铝系乙烯聚合催化剂的挥发度。A.2试剂或材料A.2.I氮气：纯度99.999%（体积分数），水含量小于等于5pgg,氧含量小于2ugg.A.2.2称量瓶，A3仪器设备A.3.1分析天平：感量0.1mg。A.3.2真空烘箱。A.4测定在氮气保护下，称取10.Og20.Og（精确至0.00OIg）样品于称量瓶中，在1O5C1C的真空烘箱内烘Ih,取出后在氮气保护下冷却30min,称量。A.5试验数据处理挥发物的质量分数以W计，按公式（A.1）计算：“吗Jluu（A）式中：IBA称取样品的质量的数值，单位为克（g）；mz干燥冷却后样品的质量的数值，单位为克（g）o
