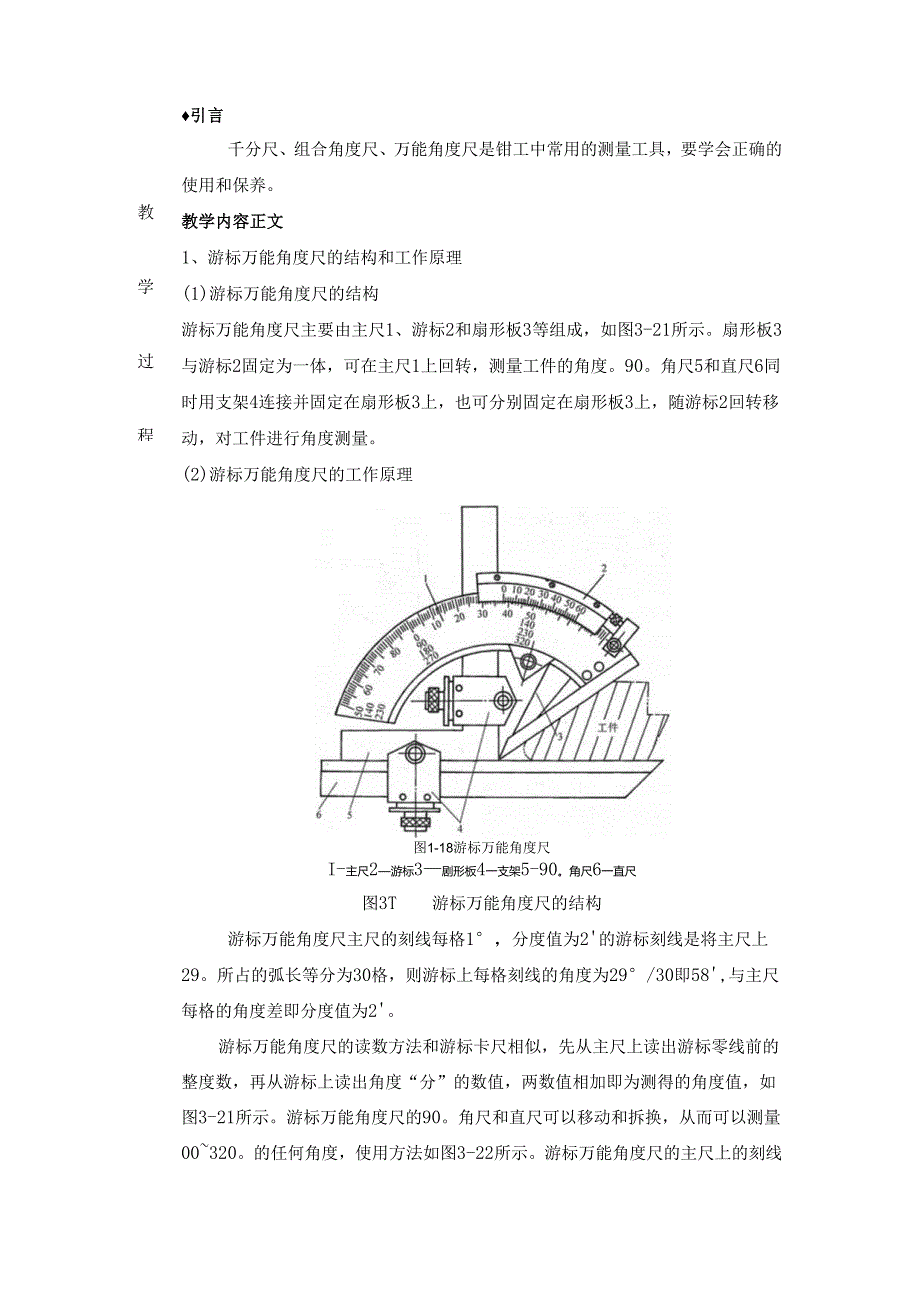

1、课次三课型测量章节测量及钳工常用测量工具教学目的1、了解钳工测量工具；2、掌握钳工工作测量；教学重点1、千分尺、角度尺的使用；2、用塞尺检测工件的配合精度；教学难点刀口角尺、塞尺、千分尺、万能角度尺的正确测量方法教学现场实物教学教具挂图课级授班授课日期关材相素钳工实训指导书教学后记教学过程引言千分尺、组合角度尺、万能角度尺是钳工中常用的测量工具，要学会正确的使用和保养。教学内容正文1、游标万能角度尺的结构和工作原理(1)游标万能角度尺的结构游标万能角度尺主要由主尺1、游标2和扇形板3等组成，如图3-21所示。扇形板3与游标2固定为一体，可在主尺1上回转，测量工件的角度。90。角尺5和直尺6同时
2、用支架4连接并固定在扇形板3上，也可分别固定在扇形板3上，随游标2回转移动，对工件进行角度测量。(2)游标万能角度尺的工作原理图1-18游标万能角度尺I-主尺2游标3剧形板4一支架5-90。角尺6一直尺图3T游标万能角度尺的结构游标万能角度尺主尺的刻线每格1，分度值为2的游标刻线是将主尺上29。所占的弧长等分为30格，则游标上每格刻线的角度为29/30即58,与主尺每格的角度差即分度值为2。游标万能角度尺的读数方法和游标卡尺相似，先从主尺上读出游标零线前的整度数，再从游标上读出角度“分”的数值，两数值相加即为测得的角度值，如图3-21所示。游标万能角度尺的90。角尺和直尺可以移动和拆换，从而可
3、以测量00320。的任何角度，使用方法如图3-22所示。游标万能角度尺的主尺上的刻线只有090。，当测量大于90。的角度时，应在测得的数值上加上90,当测量大于180、270。的角度时，应在测得的数值上分别加上180、270oo2、千分尺的结构及使用方法（1）千分尺的结构图图7/8外径千分尺的结构1一尺架2测砧3固定套筒4村套5螺母6微分筒7测微螺杆8罩光9一弹簧K）一棘爪Il一棘轮12一螺钉13一手柄14一隔热装置（2）千分尺的读数方法先读出微分筒左端面位于固定套筒上的刻线所表示的数值，即被测尺寸的毫米数或加半毫米（0.5mm）,如图3-2b所示（10.5mm）；再读出微分筒圆锥面上与固定套
4、筒上的基准线对齐的那条刻线所表示的数值，即为被测尺寸的小于半毫米的测量值，如图3-2所示（0.26mm）。图7/9外径千分尺的读数方法三)IOmm+0.25mm=10.25mmb)10.5mm+0.26nm三10.76mm最后，把上述两个读数加起来即为测得的尺寸数值，如图3-2b所示（10.76mm）o（3）千分尺的使用方法及注意事项1）、根据被测工件的特点、尺寸大小和精度要求选用合适的类型、测量范围和分度值。2）、测量前应将千分尺的测量面和工件的被测量面擦干净，外径千分尺将测与测微螺杆端面并合校准零位，大规格的千分尺用标准棒（量块）校准检查。3）、测量时，被测工件与千分尺要对正，以保证测量位置准确。测、测微螺杆端面与被测工件表面即将接触时，应旋转测力装置，听到“吱吱”声即停，不能再旋转微分筒。4）、读数时，要正对刻线，看准对齐的刻线，正确读数；特别注意观察固定套管上中线之下的刻线位置，防止误读0.5mm。5）、严禁在工件的毛坯面、运动工件或温度较高的工件上进行测量，以防损伤千分尺的精度和影响测量精度。学生活动1 .认识常用测量工具。2 .练习测量工具的正确使用。3 .掌握测量工具的注意事项。
