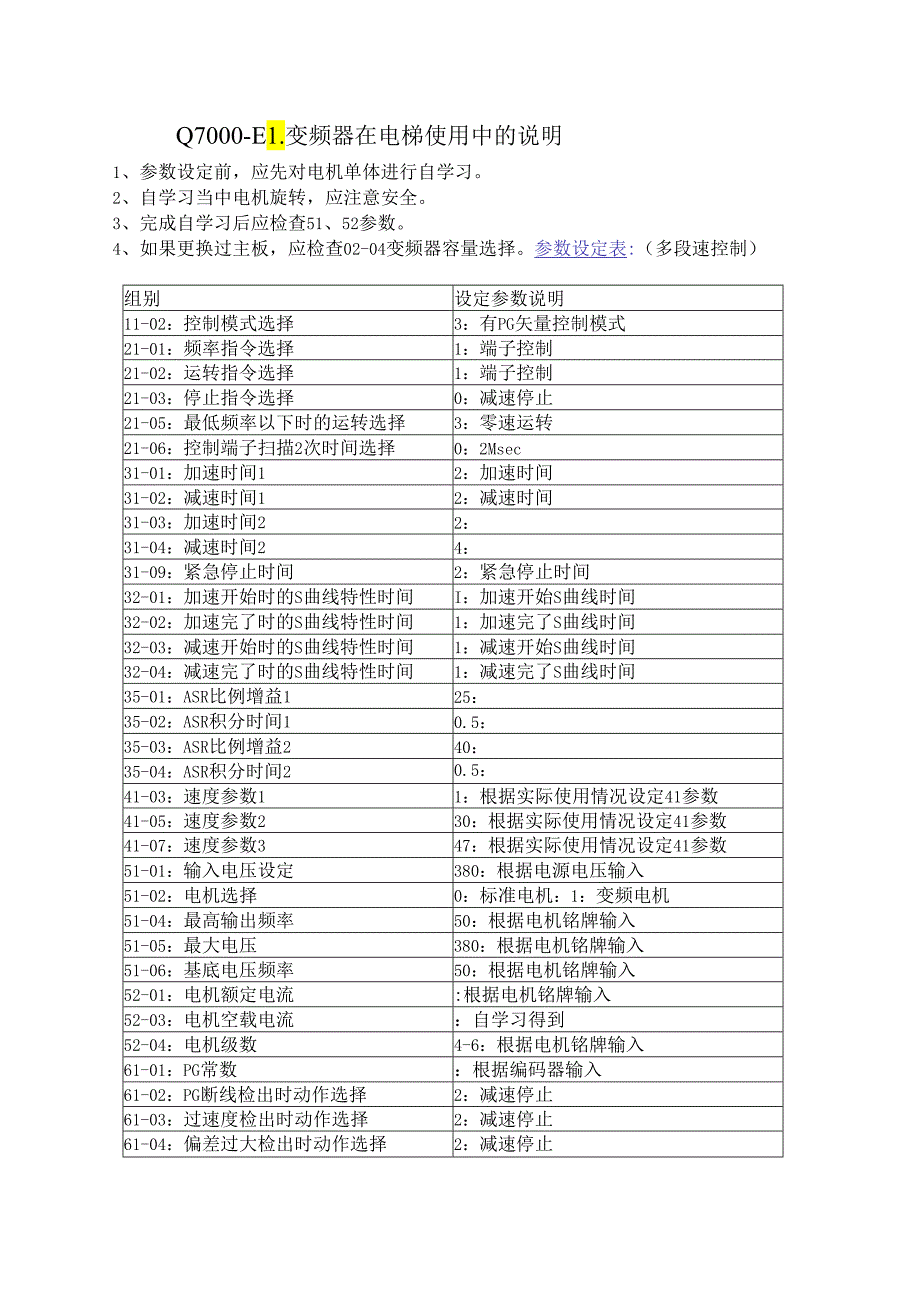

Q7000变频器说明书.docx_第1页
第1页 / 共3页

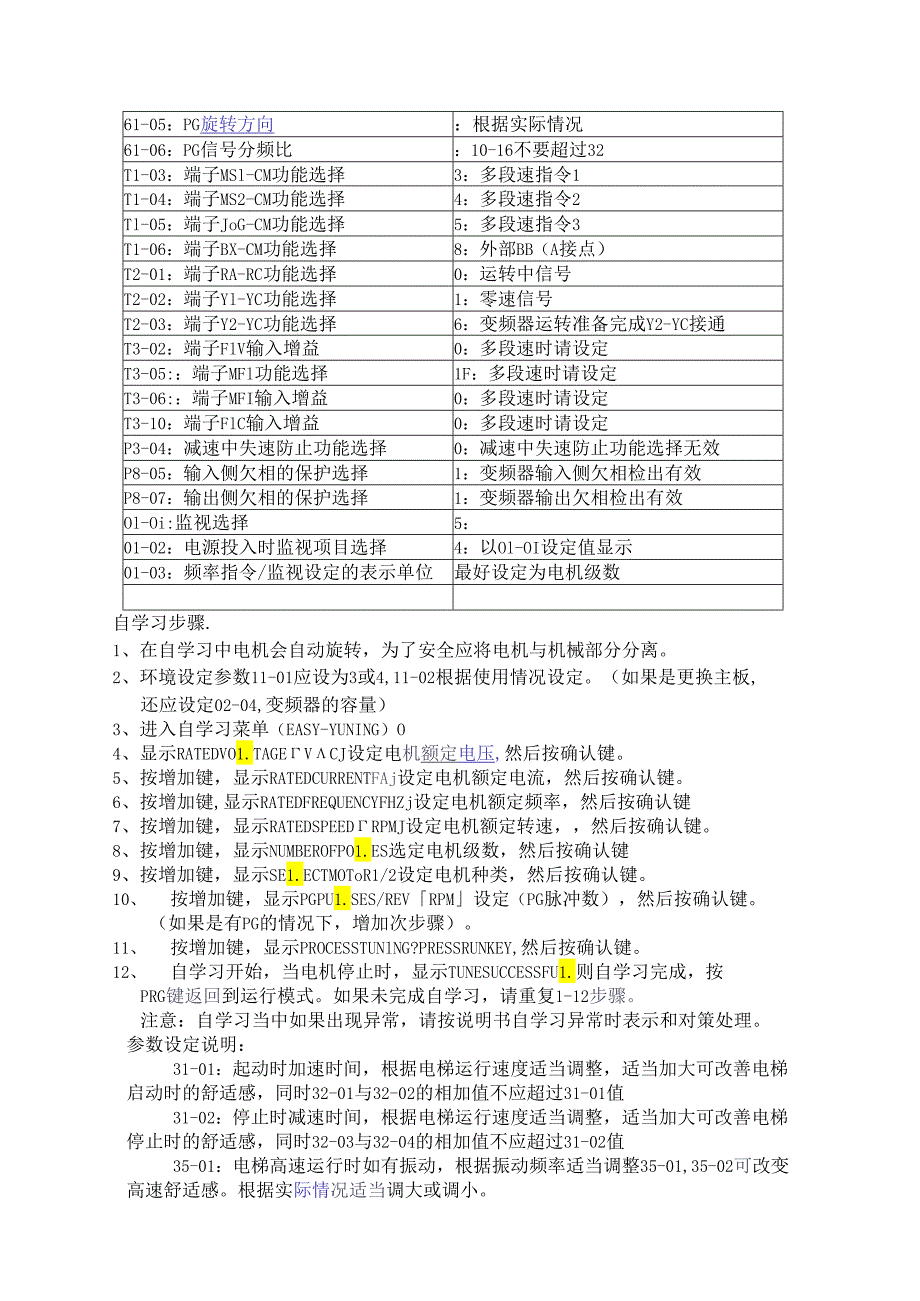

Q7000变频器说明书.docx_第2页
第2页 / 共3页

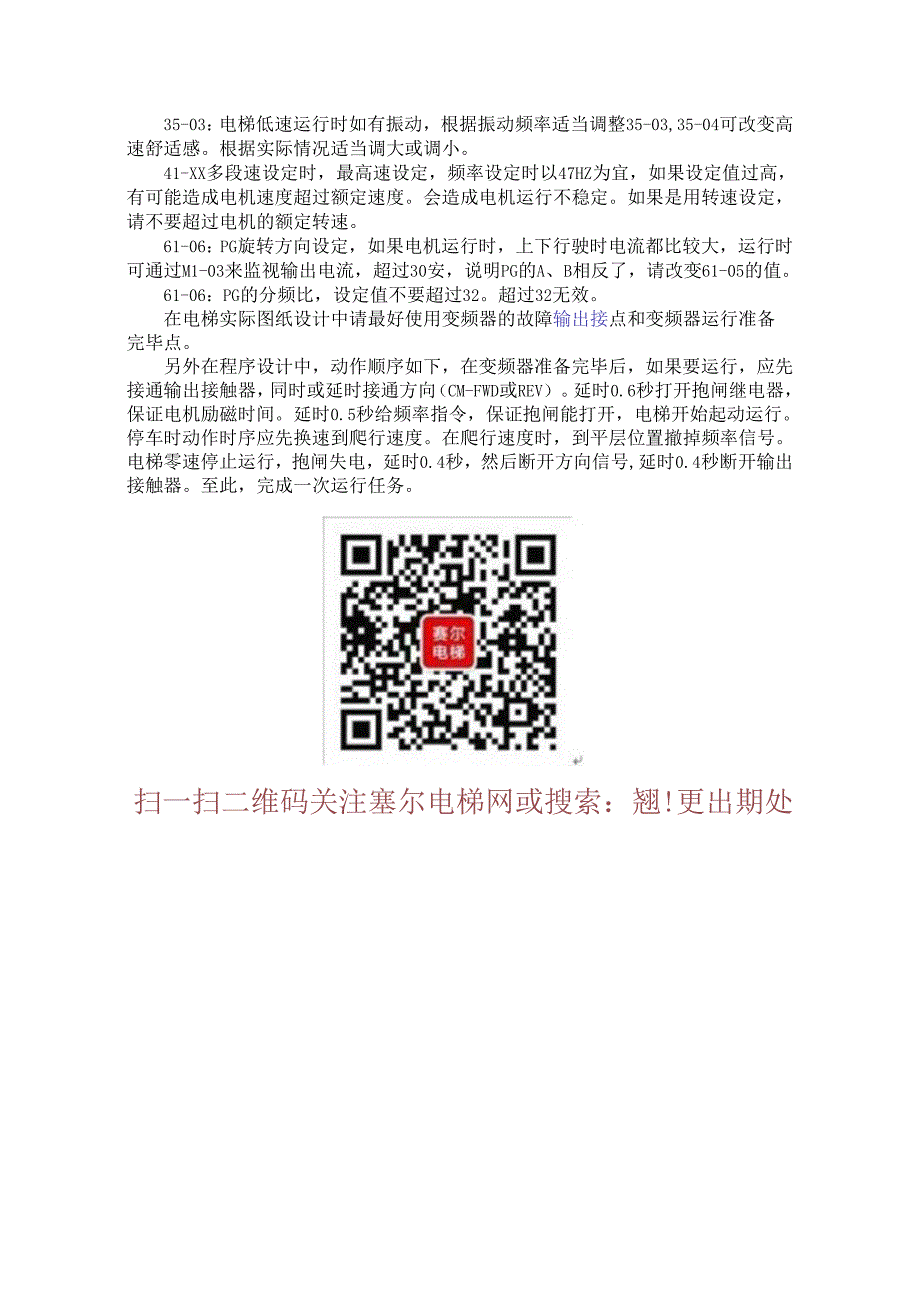

Q7000变频器说明书.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《Q7000变频器说明书.docx》由会员分享,可在线阅读,更多相关《Q7000变频器说明书.docx(3页珍藏版)》请在第壹文秘上搜索。

1、Q7000-E1.变频器在电梯使用中的说明1、参数设定前,应先对电机单体进行自学习。2、自学习当中电机旋转,应注意安全。3、完成自学习后应检查51、52参数。4、如果更换过主板,应检查02-04变频器容量选择。参数设定表:(多段速控制)组别设定参数说明11-02:控制模式选择3:有PG矢量控制模式21-01:频率指令选择1:端子控制21-02:运转指令选择1:端子控制21-03:停止指令选择0:减速停止21-05:最低频率以下时的运转选择3:零速运转21-06:控制端子扫描2次时间选择0:2Msec31-01:加速时间12:加速时间31-02:减速时间12:减速时间31-03:加速时间22:3

2、1-04:减速时间24:31-09:紧急停止时间2:紧急停止时间32-01:加速开始时的S曲线特性时间I:加速开始S曲线时间32-02:加速完了时的S曲线特性时间1:加速完了S曲线时间32-03:减速开始时的S曲线特性时间1:减速开始S曲线时间32-04:减速完了时的S曲线特性时间1:减速完了S曲线时间35-01:ASR比例增益125:35-02:ASR积分时间10.5:35-03:ASR比例增益240:35-04:ASR积分时间20.5:41-03:速度参数11:根据实际使用情况设定41参数41-05:速度参数230:根据实际使用情况设定41参数41-07:速度参数347:根据实际使用情况设

3、定41参数51-01:输入电压设定380:根据电源电压输入51-02:电机选择0:标准电机:1:变频电机51-04:最高输出频率50:根据电机铭牌输入51-05:最大电压380:根据电机铭牌输入51-06:基底电压频率50:根据电机铭牌输入52-01:电机额定电流:根据电机铭牌输入52-03:电机空载电流:自学习得到52-04:电机级数4-6:根据电机铭牌输入61-01:PG常数:根据编码器输入61-02:PG断线检出时动作选择2:减速停止61-03:过速度检出时动作选择2:减速停止61-04:偏差过大检出时动作选择2:减速停止61-05:PG旋转方向:根据实际情况61-06:PG信号分频比:

4、10-16不要超过32T1-03:端子MSl-CM功能选择3:多段速指令1T1-04:端子MS2-CM功能选择4:多段速指令2Tl-05:端子JoG-CM功能选择5:多段速指令3T1-06:端子BX-CM功能选择8:外部BB(A接点)T2-01:端子RA-RC功能选择0:运转中信号T2-02:端子Yl-YC功能选择1:零速信号T2-03:端子Y2-YC功能选择6:变频器运转准备完成Y2-YC接通T3-02:端子FlV输入增益0:多段速时请设定T3-05::端子MFl功能选择1F:多段速时请设定T3-06::端子MFI输入增益0:多段速时请设定T3-10:端子FlC输入增益0:多段速时请设定P3

5、-04:减速中失速防止功能选择0:减速中失速防止功能选择无效P8-05:输入侧欠相的保护选择1:变频器输入侧欠相检出有效P8-07:输出侧欠相的保护选择1:变频器输出欠相检出有效Ol-Oi:监视选择5:01-02:电源投入时监视项目选择4:以Ol-OI设定值显示01-03:频率指令/监视设定的表示单位最好设定为电机级数自学习步骤.1、在自学习中电机会自动旋转,为了安全应将电机与机械部分分离。2、环境设定参数11-01应设为3或4,11-02根据使用情况设定。(如果是更换主板,还应设定02-04,变频器的容量)3、进入自学习菜单(EASY-YUNING)O4、显示RATEDVO1.TAGEVCJ

6、设定电机额定电压,然后按确认键。5、按增加键,显示RATEDCURRENTFAj设定电机额定电流,然后按确认键。6、按增加键,显示RATEDFREQUENCYFHZj设定电机额定频率,然后按确认键7、按增加键,显示RATEDSPEEDRPMJ设定电机额定转速,然后按确认键。8、按增加键,显示NUMBEROFPO1.ES选定电机级数,然后按确认键9、按增加键,显示SE1.ECTMOToR1/2设定电机种类,然后按确认键。10、 按增加键,显示PGPU1.SES/REVRPM设定(PG脉冲数),然后按确认键。(如果是有PG的情况下,增加次步骤)。11、 按增加键,显示PROCESSTUNlNG?P

7、RESSRUNKEY,然后按确认键。12、 自学习开始,当电机停止时,显示TUNESUCCESSFU1.则自学习完成,按PRG键返回到运行模式。如果未完成自学习,请重复1-12步骤。注意:自学习当中如果出现异常,请按说明书自学习异常时表示和对策处理。参数设定说明:31-01:起动时加速时间,根据电梯运行速度适当调整,适当加大可改善电梯启动时的舒适感,同时32-01与32-02的相加值不应超过31-01值31-02:停止时减速时间,根据电梯运行速度适当调整,适当加大可改善电梯停止时的舒适感,同时32-03与32-04的相加值不应超过31-02值35-01:电梯高速运行时如有振动,根据振动频率适当

8、调整35-01,35-02可改变高速舒适感。根据实际情况适当调大或调小。35-03:电梯低速运行时如有振动,根据振动频率适当调整35-03,35-04可改变高速舒适感。根据实际情况适当调大或调小。41-XX多段速设定时,最高速设定,频率设定时以47HZ为宜,如果设定值过高,有可能造成电机速度超过额定速度。会造成电机运行不稳定。如果是用转速设定,请不要超过电机的额定转速。61-06:PG旋转方向设定,如果电机运行时,上下行驶时电流都比较大,运行时可通过M1-03来监视输出电流,超过30安,说明PG的A、B相反了,请改变61-05的值。61-06:PG的分频比,设定值不要超过32。超过32无效。在电梯实际图纸设计中请最好使用变频器的故障输出接点和变频器运行准备完毕点。另外在程序设计中,动作顺序如下,在变频器准备完毕后,如果要运行,应先接通输出接触器,同时或延时接通方向(CM-FWD或REV)。延时0.6秒打开抱闸继电器,保证电机励磁时间。延时0.5秒给频率指令,保证抱闸能打开,电梯开始起动运行。停车时动作时序应先换速到爬行速度。在爬行速度时,到平层位置撤掉频率信号。电梯零速停止运行,抱闸失电,延时0.4秒,然后断开方向信号,延时0.4秒断开输出接触器。至此,完成一次运行任务。扫一扫二维码关注塞尔电梯网或搜索:翘!更出期处
