1、施工图纸会审要点目录一、图纸审查的主要方法1二、总体审查要点1三、总图会审要点2四、建筑图纸会审要点2（一）总说明2（二）平面图2（三）立面图3（四）剖面图3（五）内装修31 .地面32 .楼面33 .墙面34 .门窗及洞口45 .吊顶4（六）外装修41 .外墙砌筑42 .外墙保温43 .幕墙4（七）屋面4（八）防水4（九）其他4五、构造图纸会审要点4（一）总说明4（二）地基与根基工程5（三）主体构造51 .模板工程52 .钢筋工程53 .混凝土5（四）二次构造6（五）钢构造6（六）其它6六、通风空调图纸会审要点6（一）设计说明6（二）平面图、系统图、大样图6七、给排水及采暖图纸会审要点7（一
2、）设计说明7（二）平面图、系统图、大样图7八、电气图纸会审要点7（一）设计说明7（二）平面图7（三）系统图8（四）接地平面图、避雷平面图、等电位8Il九、各专业之间核对要点8（一）水、暖、电专业之间核对要点8（二）水、暖、电与建筑构造专业核对要点91施工图纸会审要点图纸会审是施工单位（含参建）在收到审查合格的施工图设计文件后，在设计交底前进行的全面熟悉和审查施工图纸的活动。图纸会审的目的：施工单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案；解决图纸中存在的问题，减少图纸的过失，将图纸中的质量隐患消灭在萌芽之中；使建筑规划、构造、水、暖、电配套设计做到经济合理、
3、安全可靠；通过图纸会审，做到图纸表达清楚、正确无误，确保工程施工按期按质完成。一、图纸审查的主要方法1 .先粗后细：就是先看平、立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象；然后再看细部做法，核对总尺寸与细部尺寸。2 .先小后大：首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等。3 .先建筑后构造：就是先看建筑图，后看构造图；并把建筑图与构造图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，查对有无遗
4、漏尺寸，有无构造不合理之处。4 .先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求。特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。5 .图纸与说明结合：要在看图纸时对照设计总说明和图中的细部说明，核对图纸和说明有无矛盾，规定是否明确，要求是否可行，做法是否合理等。6建与安装结合：看土建图时，应有针对性地看一些安装图，并核对与土建有关的安装图有无矛盾，预埋件、预留洞、槽的位置、尺寸是否一致，了解安装对土建的要求，以便考虑在施工中的协作问题。7、图纸要求与实际情况结合：就是核对图纸有无不切合实际之处，如建筑物相对位置、场
5、地标高，地质情况等是否与设计图纸相符；对一些特殊的施工工艺施工单位能否做到等。二、总体审查要点1.设计说明和图纸是否齐全。2 .图纸是否经设计单位正式签署。3 .总平面图与施工图的几何尺寸、平面位置、标高等是否一致。4 .图纸设计深度能否满足施工需要（可以参考?建筑工程设计文件编制深度规定？），是否需要深化设计，对于需要深化设计的，需要设计方提前考虑施工前期本卷须知（比方预埋件等）。5 .施工图中所列各种标准图册是否在有效使用期内。6 .设计上采用的新产品、新材料、新设备、新工艺、新技术在施工技术、机具和物资供应上有无困难。如采用新型的构造、构件那么有无充分的理论及实践依据且能否保证安全可靠。

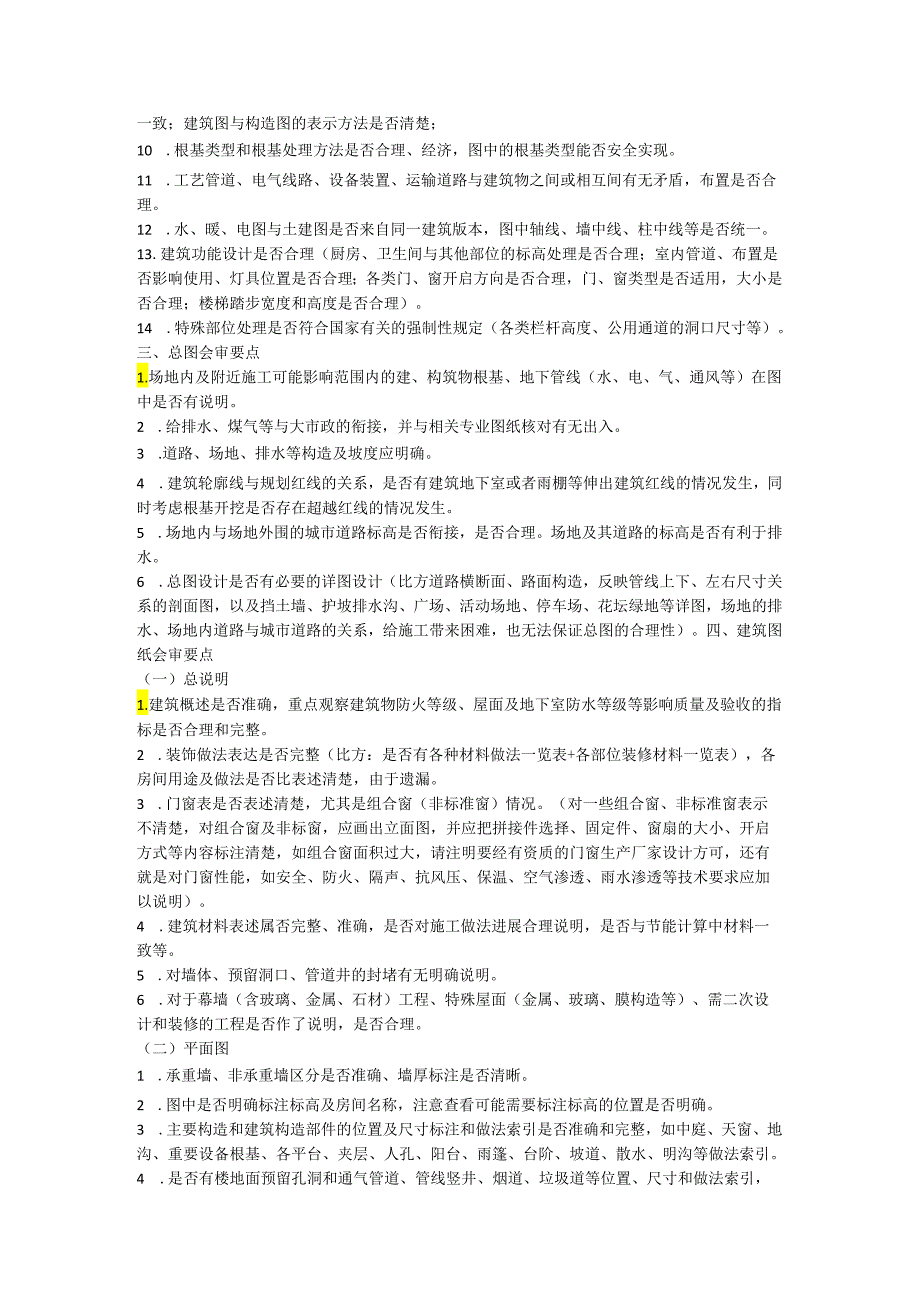

6、7.几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。8 .建筑与构造构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。9 .建筑构造与各专业图纸之间是否有过失及矛盾；建筑图与构造图的平面图尺寸及标高是否2一致；建筑图与构造图的表示方法是否清楚；10 .根基类型和根基处理方法是否合理、经济，图中的根基类型能否安全实现。11 .工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。12 .水、暖、电图与土建图是否来自同一建筑版本，图中轴线、墙中线、柱中线等是否统一。13.建筑功能设计
7、是否合理（厨房、卫生间与其他部位的标高处理是否合理；室内管道、布置是否影响使用、灯具位置是否合理；各类门、窗开启方向是否合理，门、窗类型是否适用，大小是否合理；楼梯踏步宽度和高度是否合理）。14 .特殊部位处理是否符合国家有关的强制性规定（各类栏杆高度、公用通道的洞口尺寸等）。三、总图会审要点1.场地内及附近施工可能影响范围内的建、构筑物根基、地下管线（水、电、气、通风等）在图中是否有说明。2 .给排水、煤气等与大市政的衔接，并与相关专业图纸核对有无出入。3 .道路、场地、排水等构造及坡度应明确。4 .建筑轮廓线与规划红线的关系，是否有建筑地下室或者雨棚等伸出建筑红线的情况发生，同时考虑根基开
8、挖是否存在超越红线的情况发生。5 .场地内与场地外围的城市道路标高是否衔接，是否合理。场地及其道路的标高是否有利于排水。6 .总图设计是否有必要的详图设计（比方道路横断面、路面构造，反映管线上下、左右尺寸关系的剖面图，以及挡土墙、护坡排水沟、广场、活动场地、停车场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，给施工带来困难，也无法保证总图的合理性）。四、建筑图纸会审要点（一）总说明1.建筑概述是否准确，重点观察建筑物防火等级、屋面及地下室防水等级等影响质量及验收的指标是否合理和完整。2 .装饰做法表达是否完整（比方：是否有各种材料做法一览表+各部位装修材料一览表），各房间用途及做法
9、是否比表述清楚，由于遗漏。3 .门窗表是否表述清楚，尤其是组合窗（非标准窗）情况。（对一些组合窗、非标准窗表示不清楚，对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚，如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可，还有就是对门窗性能，如安全、防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明）。4 .建筑材料表述属否完整、准确，是否对施工做法进展合理说明，是否与节能计算中材料一致等。5 .对墙体、预留洞口、管道井的封堵有无明确说明。6 .对于幕墙（含玻璃、金属、石材）工程、特殊屋面（金属、玻璃、膜构造等）、需二次设计和装修的
10、工程是否作了说明，是否合理。（二）平面图1 .承重墙、非承重墙区分是否准确、墙厚标注是否清晰。2 .图中是否明确标注标高及房间名称，注意查看可能需要标注标高的位置是否明确。3 .主要构造和建筑构造部件的位置及尺寸标注和做法索引是否准确和完整，如中庭、天窗、地沟、重要设备根基、各平台、夹层、人孔、阳台、雨篷、台阶、坡道、散水、明沟等做法索引。4 .是否有楼地面预留孔洞和通气管道、管线竖井、烟道、垃圾道等位置、尺寸和做法索引，3以及墙体预留空调机孔的位置、尺寸及标高。5 .是否有屋顶平面上有关女儿墙、檐口、天沟、坡度、坡向、雨水口、屋脊（分水线）变形缝、楼梯间水箱间、电梯机房间、屋面上人孔、检修梯
11、等的详图索引号及相应标高等。6 .对局部复杂的部位是否缺局部放大的平面图。7 .楼面预留洞口是否上下层对应，有无缺失或移位，墙体留洞是否避开局部加腋或者暗柱和构造梁（需要查看构造图）.8 .墙体预埋套管、预埋钢管和预留洞是否区分清晰，预埋钢管（套管）标示是否标准。9 .有无楼板内管线穿插可能造成局部楼板无法布筋及浇注情况（查阅设备专业施工图及构造图）。（三）立面图1.立面图与平面图是否一致。10 立面图外轮廓尺寸及主要构造和建筑构造的部位是否表示清楚。如女儿墙顶、檐口、烟囱、雨篷、阳台、栏杆、空调隔板、台阶、坡道、花坛、勒脚、门窗、幕墙、洞口、雨水立管、粉刷分格线条等，以及关键控制标高的标注是
12、否都表示清楚。11 是否准确表达了在平面图上未能表示清楚的窗、门、洞口等位置（比方：高窗）。12 立面图上装饰材料名称在图上标注是否完整，特别注意底层的台阶、雨篷、橱窗细部较为复杂的部位。（四）剖面图1 .剖面位置是否具有代表性，是不是选择在层高不同、层数不同、内外空间比较复杂，具有代表性的部位。局部较复杂的建筑空间以及平面、立面表达不清楚的部位，有没有绘制详细的剖面图（如表述不清，应请设计院补充相应剖面）。2 .剖切到或可见的主要构造和建筑构造部位是否在剖面图中准确标示。如室外地面、底层地坑、地沟、夹层、吊顶、屋架、天窗、女儿墙、台阶、坡道、散水等及其他装修等可见的内容有没有完整的表示。3
13、.高度尺寸标注是否完整，内部尺寸（如地沟深度、隔断、内窗、内洞口、平台、吊顶等平立面未能表达清楚的尺寸）在剖面图中是否完整表达。4 .是否存在平面图、立面图上表示不清楚的节点构造详图索引号，如有，应在剖面图上标注。（五）内装修1.地面（1）回填土的压实系数是否选取恰当，应根据土质情况核定。（2）地面以下构件是否做防腐要求，所用材料是否合理。（3）对于无地下室的首层地面，是否有地面防沉降措施。（4）对于特殊地质条件的地面（比方湿陷），回填土的材料是否恰当。（5）室内找坡、排水沟、电缆沟、积水坑等是否有合理的防水构造。（6）有无设备管路（电缆）穿越排水沟的现象。（7）工业厂房地面注意电缆埋管的转弯
14、半径和埋深是否合理。2 .楼面（1）卫生间、浴室、厨房、阳台是否降标高。（2）采用地暖时，建筑与构造标高差值是否漏足安装及装修要求。(3)楼梯间铺装厚度对踏步的影响在图纸中有无考虑。(4)楼层如有埋件，核对埋件位置及顶面标高是建筑标高还是构造标高。3 .墙面(1)墙面抹灰做法是否合理，剪力墙填充洞口处有无防裂措施及要求。(2)有防水要求的房间，墙面防水设计是否合理。4(3)墙面面层做法是否明确，哪些需要深化设计。5 .门窗及洞口(1)是否与设备安装的管线冲突，无法开启。(2)检查立面图中门、窗顶标高是否是构造梁底(含装修面层，过梁除外)，核对构造高度是否满足门窗大小要求。(3)人防门的选型与建
15、筑门窗细部节点是否相符。(4)核对有无在楼梯间休息平台位置的暗装消防栓，是否与构造梁冲突。6 .吊顶(1)考虑水电、暖通及消防的管线铺设空间需求，检查所有房间的顶棚标高是否到达图纸要求。(2)大空间吊顶是否设置有马道。(3)局部空间是否设有检修孔。(六)外装修1 .外墙砌筑核对材料及砌筑要求能否到达施工要求。2 .外墙保温核对保温材料选择是否符合国家及行业标准要求，材料的选择对外墙建筑饰面做法有无影响。3 .幕墙(1)确定预埋件是否同主体构造进展预埋，如需构造完工后植筋补加，需明确说明；(2)拉杆雨篷与主体构造的连接节点做法及拉杆与主体构造的连接节点、雨篷埋件的埋设方式应明确。(3)钢构雨篷外露钢材的防火、防腐及外观要求处理是否能保障。(4)幕墙玻璃、龙骨等材质要求是否明确。(七)屋面1 .屋面防水、隔热材料的选用是否合理，如选用新型的防水、隔热材料必需有法定检验部门的许可且在本地区使用有充分的依据；2 .屋面找坡层材料是否适宜，找坡层坡度能否保证。3 .屋面防水、隔热层在檐口、檐沟、天沟、渗水口、预制板拼缝
