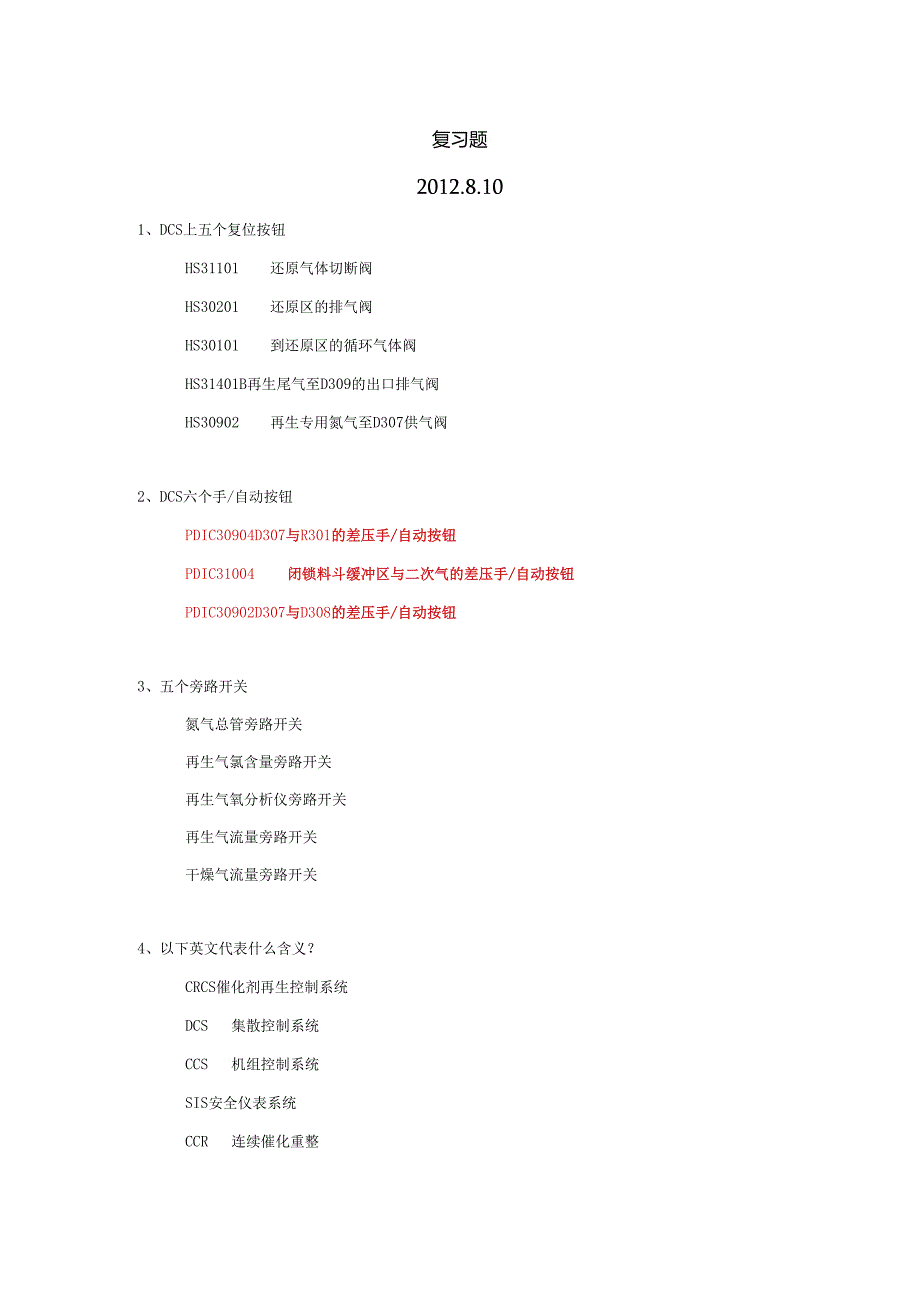

1、复习题2012.8.101、DCS上五个复位按钮HS31101还原气体切断阀HS30201还原区的排气阀HS30101到还原区的循环气体阀HS31401B再生尾气至D309的出口排气阀HS30902再生专用氮气至D307供气阀2、DCS六个手/自动按钮PDIC30904D307与R301的差压手/自动按钮PDIC31004闭锁料斗缓冲区与二次气的差压手/自动按钮PDIC30902D307与D308的差压手/自动按钮3、五个旁路开关氮气总管旁路开关再生气氯含量旁路开关再生气氧分析仪旁路开关再生气流量旁路开关干燥气流量旁路开关4、以下英文代表什么含义?CRCS催化剂再生控制系统DCS集散控制系统C

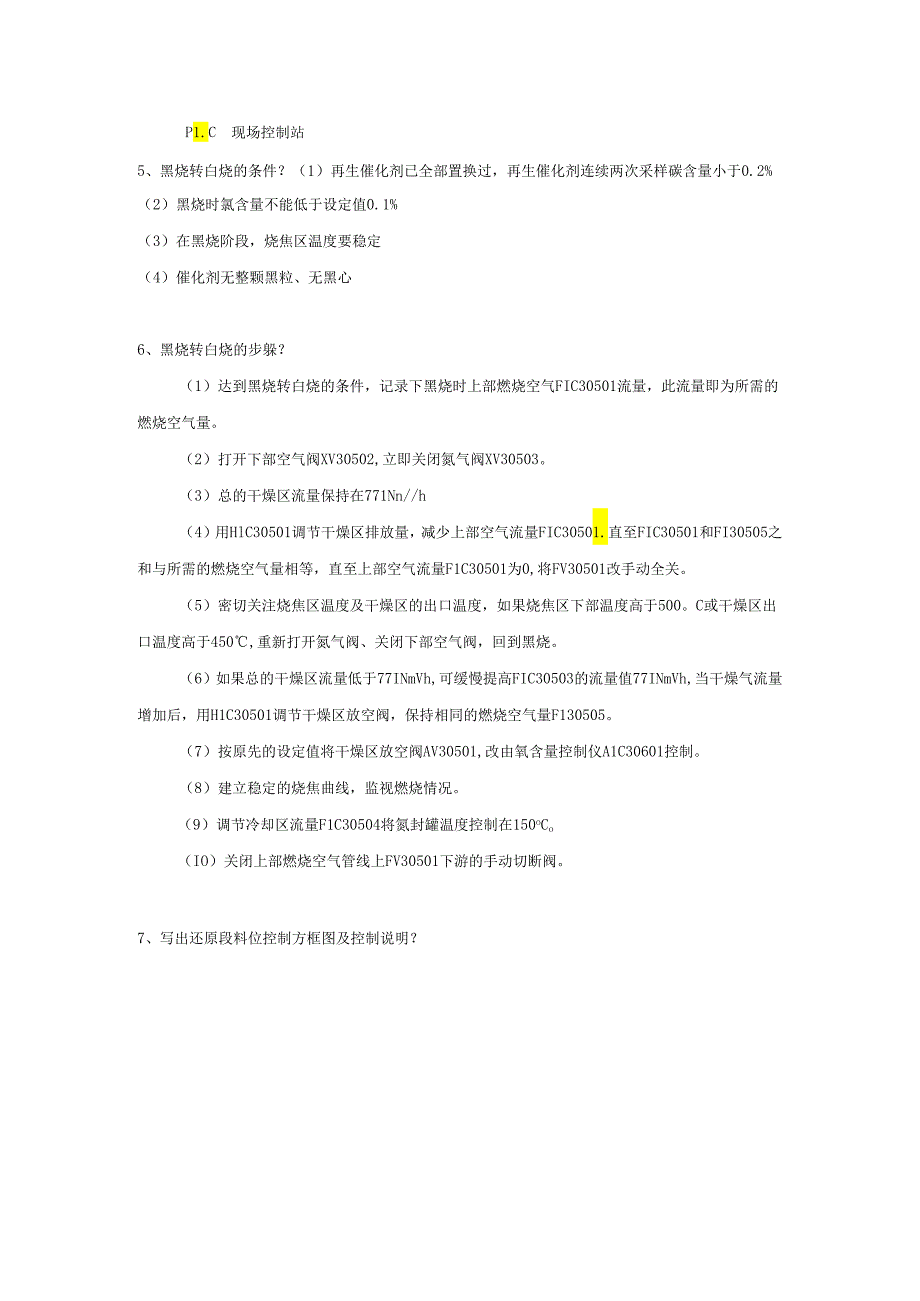

2、CS机组控制系统SIS安全仪表系统CCR连续催化重整P1.C现场控制站5、黑烧转白烧的条件?(1)再生催化剂已全部置换过,再生催化剂连续两次采样碳含量小于0.2%(2)黑烧时氯含量不能低于设定值0.1%(3)在黑烧阶段,烧焦区温度要稳定(4)催化剂无整颗黑粒、无黑心6、黑烧转白烧的步躲?(1)达到黑烧转白烧的条件,记录下黑烧时上部燃烧空气FIC30501流量,此流量即为所需的燃烧空气量。(2)打开下部空气阀XV30502,立即关闭氮气阀XV30503。(3)总的干燥区流量保持在771Nn/h(4)用HlC30501调节干燥区排放量,减少上部空气流量FIC30501.直至FIC30501和FI3
3、0505之和与所需的燃烧空气量相等,直至上部空气流量F1C30501为0,将FV30501改手动全关。(5)密切关注烧焦区温度及干燥区的出口温度,如果烧焦区下部温度高于500。C或干燥区出口温度高于450,重新打开氮气阀、关闭下部空气阀,回到黑烧。(6)如果总的干燥区流量低于77INmVh,可缓慢提高FIC30503的流量值77INmVh,当干燥气流量增加后,用H1C30501调节干燥区放空阀,保持相同的燃烧空气量F130505。(7)按原先的设定值将干燥区放空阀AV30501,改由氧含量控制仪A1C30601控制。(8)建立稳定的烧焦曲线,监视燃烧情况。(9)调节冷却区流量F1C30504将
4、氮封罐温度控制在150oCo(IO)关闭上部燃烧空气管线上FV30501下游的手动切断阀。7、写出还原段料位控制方框图及控制说明?叵I1.Y0201B、jPDIC0401Ic卜jJ-电工-Imo2Oilu0201淘析气置换气,!PDIC0402BYJ一PDU0402B;FIC0402VPDIC0402AFC控制说明:还原段料位调节器(1.1C30201)的输出与催化剂提升速率限制器(1.Y30201B)经低选器(1.U30201)低选后与PDIC30401串级,PDIC30401的输出与PDIC30402B的输出进行低选,低选器(PDU30402B)的输出与F1C30402串级,最后输出到调节
5、阀FV30402。1.Y30201B是在刚开始建立催化剂流动时使用的,在刚开始建立催化剂流动初期,靠1.Y30201B输出改变PD1C30401的设定值,逐步增加待生催化剂的提升率,以免催化剂提升率增加太快,引起堵塞。1.Y30201B是由再生控制系统(CRCS)给出的,开始的设定值为“0”,当催化剂开始流动后,该值从0逐步增加,当该值大于1.IC30201的输出时,PD1C30401改由还原段料位串级控制;1.Y30201B的输出值一直增加到正常工况下的值“100”。再生系统热停车或催化剂流动中断都将会使1.Y30201B的值为“0”。正常情况下,二次气流量F1C30402由PDIC3040
6、1串级控制,当PDIC30401的输出大于PDIC30402B的输出时,改由PDIC30402B控制F1C30402,这就限制了二次气流量的进一步增加,保证了催化剂提升的平稳运行。8、画出苯抽提流程。以图I霸同的a到H苯抽提总貌W-表面板|,|Xl:OtttSHtMzl*住小蛆:催化米基2RJP:n叠面:l33T*flSKKSS6/20SOiz-OT-OTK1805T15O5O10.0%POtio803eso5E.509TI5021325VSSP517P518I中T501C403lnldll国IEl刻量I国IsBI明-V7VIIV酬mene3VFlplonr安庆石T1C51001.12UT7TI50602POC505D26UhUC50406oi*H*nC50801-30VJFIC508011.499Vh汽提水日至*00502FIC40303和FIC40302三路流量控制在正常范围。6、将C403塔底温度控制在173.8C,稳定进料温度;7、重新化验分析一次。9 .混合二甲苯初储点过低原因和处理方法原因1、回流量FIC40602上升;2、塔顶温度TI40501降低;3、回流温度TIC40503降低。5、压力P
