《钢板退火工艺有哪些.docx》由会员分享，可在线阅读，更多相关《钢板退火工艺有哪些.docx（2页珍藏版）》请在第壹文秘上搜索。

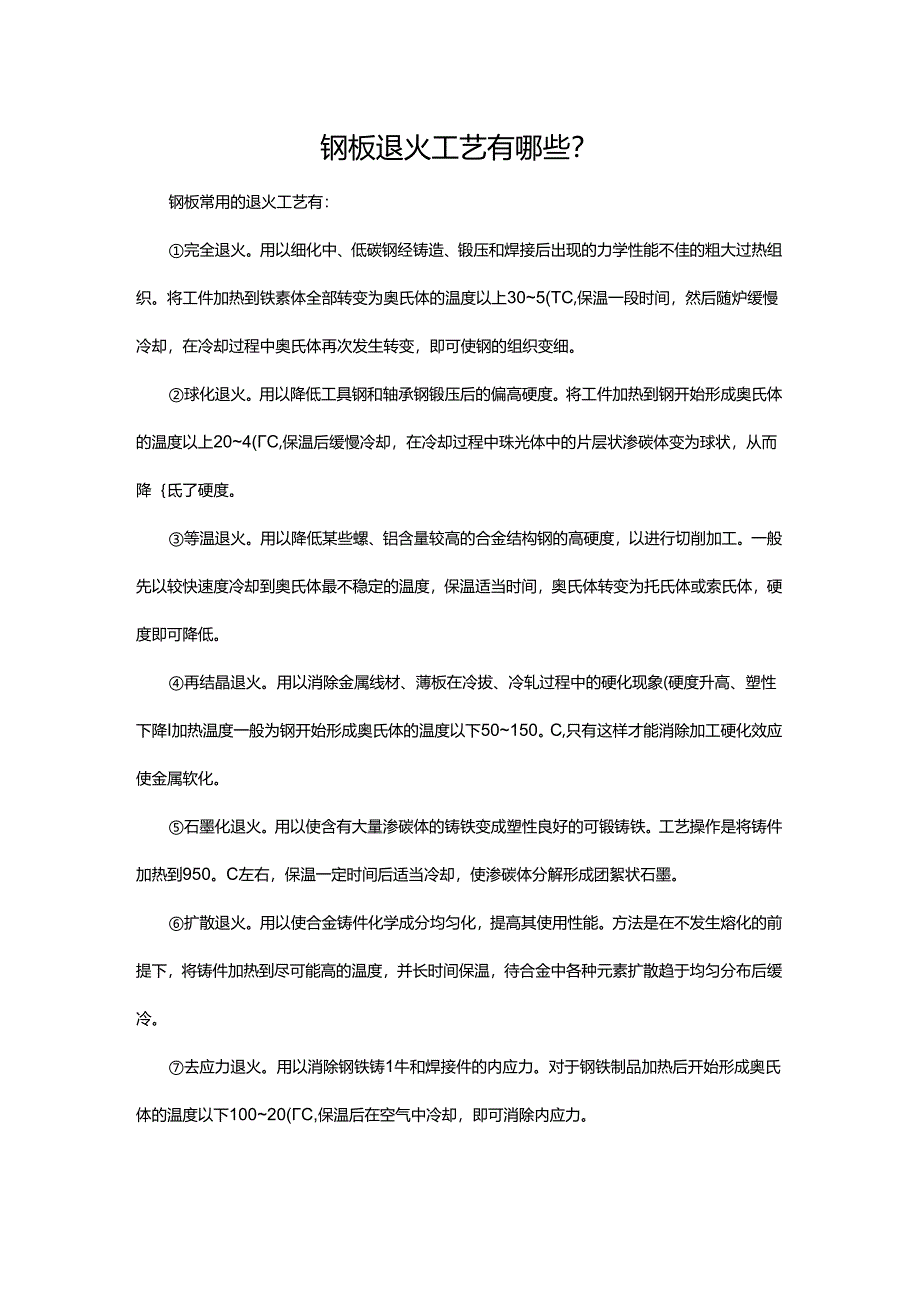

1、钢板退火工艺有哪些？钢板常用的退火工艺有：完全退火。用以细化中、低碳钢经铸造、锻压和焊接后出现的力学性能不佳的粗大过热组织。将工件加热到铁素体全部转变为奥氏体的温度以上305(TC,保温一段时间，然后随炉缓慢冷却，在冷却过程中奥氏体再次发生转变，即可使钢的组织变细。球化退火。用以降低工具钢和轴承钢锻压后的偏高硬度。将工件加热到钢开始形成奥氏体的温度以上204(C,保温后缓慢冷却，在冷却过程中珠光体中的片层状渗碳体变为球状，从而降氐了硬度。等温退火。用以降低某些螺、铝含量较高的合金结构钢的高硬度，以进行切削加工。一般先以较快速度冷却到奥氏体最不稳定的温度，保温适当时间，奥氏体转变为托氏体或索氏体

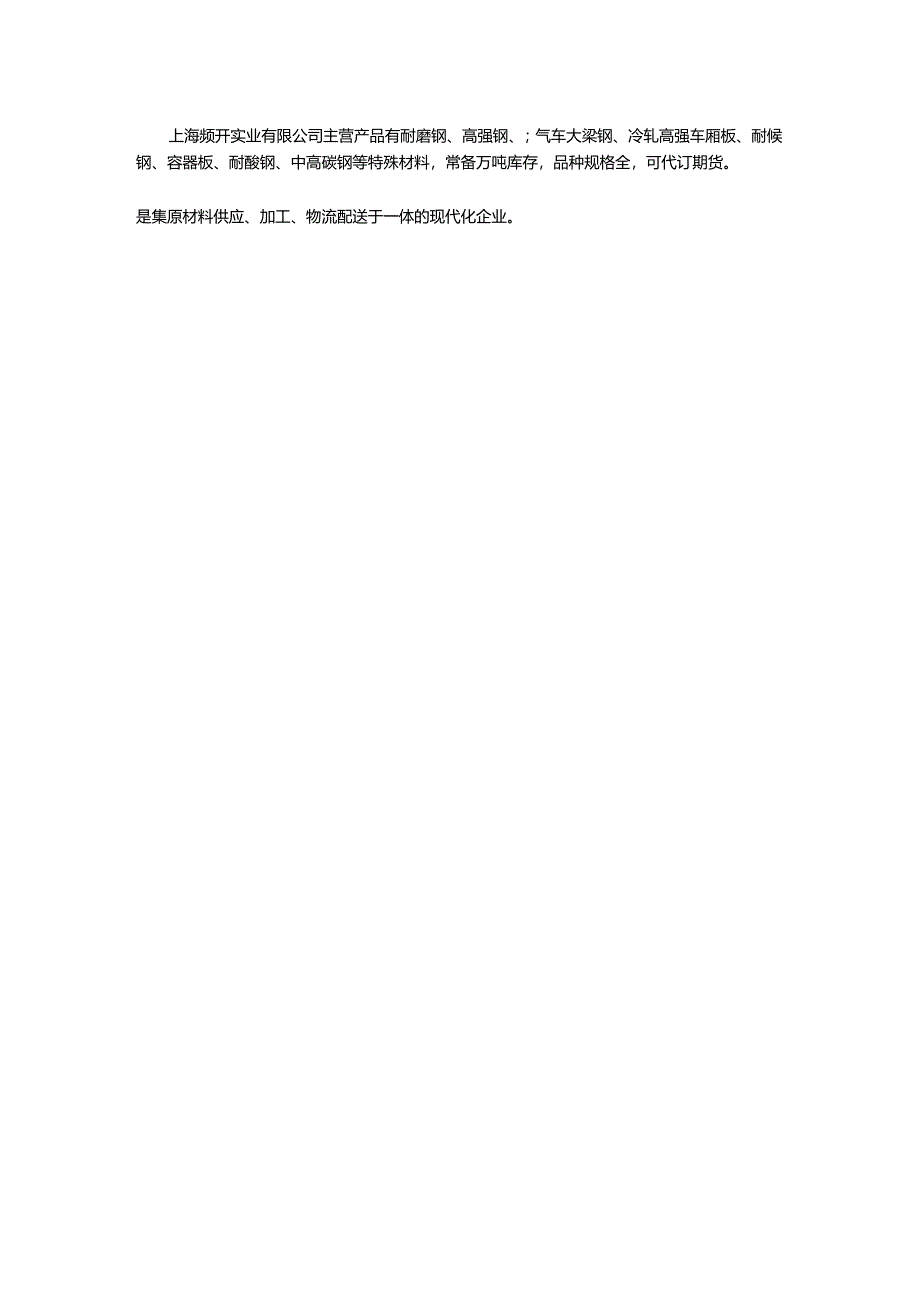

2、，硬度即可降低。再结晶退火。用以消除金属线材、薄板在冷拔、冷轧过程中的硬化现象(硬度升高、塑性下降I加热温度一般为钢开始形成奥氏体的温度以下50150。C,只有这样才能消除加工硬化效应使金属软化。石墨化退火。用以使含有大量渗碳体的铸铁变成塑性良好的可锻铸铁。工艺操作是将铸件加热到950。C左右，保温一定时间后适当冷却，使渗碳体分解形成团絮状石墨。扩散退火。用以使合金铸件化学成分均匀化，提高其使用性能。方法是在不发生熔化的前提下，将铸件加热到尽可能高的温度，并长时间保温，待合金中各种元素扩散趋于均匀分布后缓冷。去应力退火。用以消除钢铁铸1牛和焊接件的内应力。对于钢铁制品加热后开始形成奥氏体的温度以下10020(C,保温后在空气中冷却，即可消除内应力。上海频开实业有限公司主营产品有耐磨钢、高强钢、；气车大梁钢、冷轧高强车厢板、耐候钢、容器板、耐酸钢、中高碳钢等特殊材料，常备万吨库存，品种规格全，可代订期货。是集原材料供应、加工、物流配送于一体的现代化企业。
