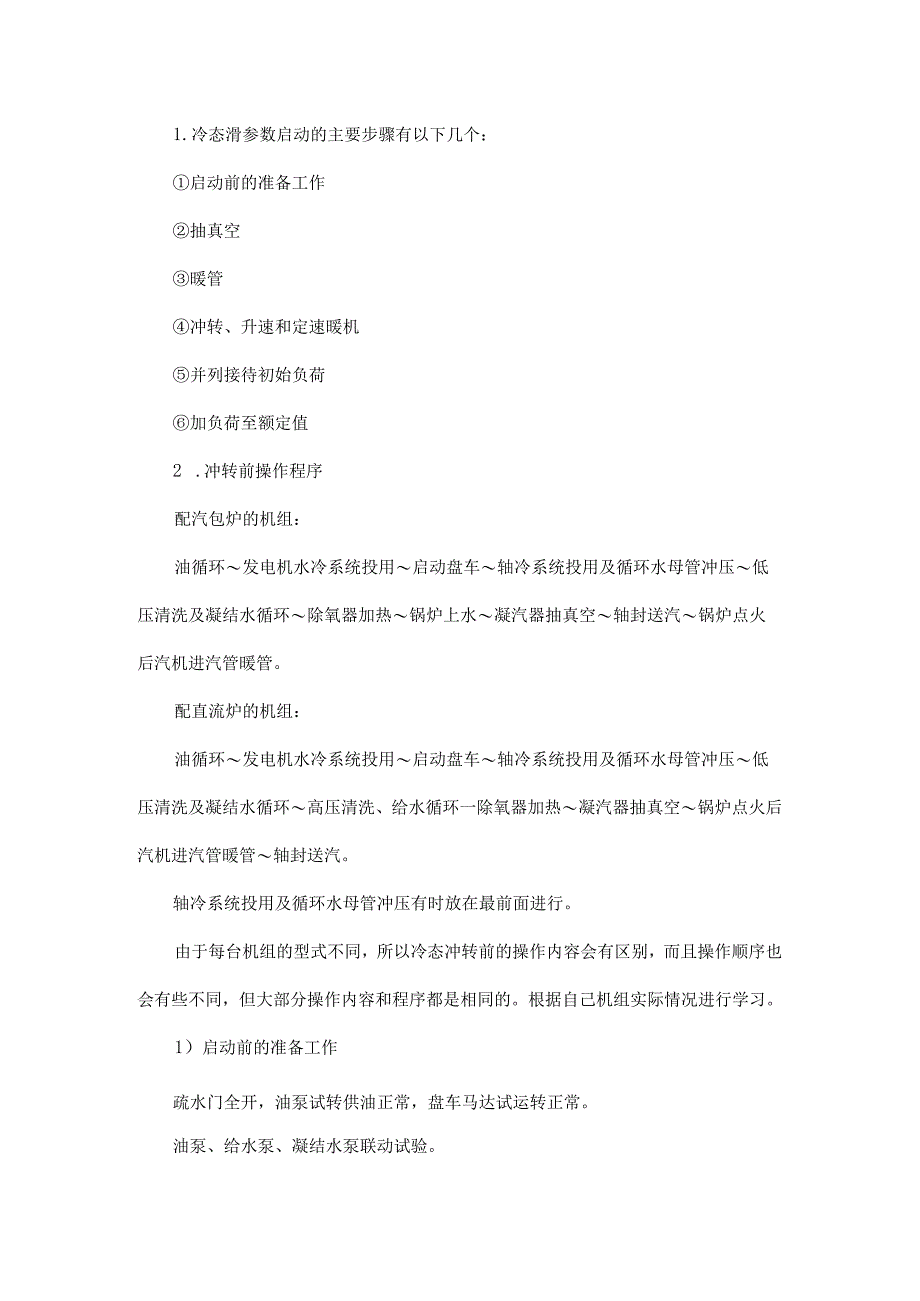

1、1.冷态滑参数启动的主要步骤有以下几个:启动前的准备工作抽真空暖管冲转、升速和定速暖机并列接待初始负荷加负荷至额定值2 .冲转前操作程序配汽包炉的机组:油循环发电机水冷系统投用启动盘车轴冷系统投用及循环水母管冲压低压清洗及凝结水循环除氧器加热锅炉上水凝汽器抽真空轴封送汽锅炉点火后汽机进汽管暖管。配直流炉的机组:油循环发电机水冷系统投用启动盘车轴冷系统投用及循环水母管冲压低压清洗及凝结水循环高压清洗、给水循环一除氧器加热凝汽器抽真空锅炉点火后汽机进汽管暖管轴封送汽。轴冷系统投用及循环水母管冲压有时放在最前面进行。由于每台机组的型式不同,所以冷态冲转前的操作内容会有区别,而且操作顺序也会有些不同,

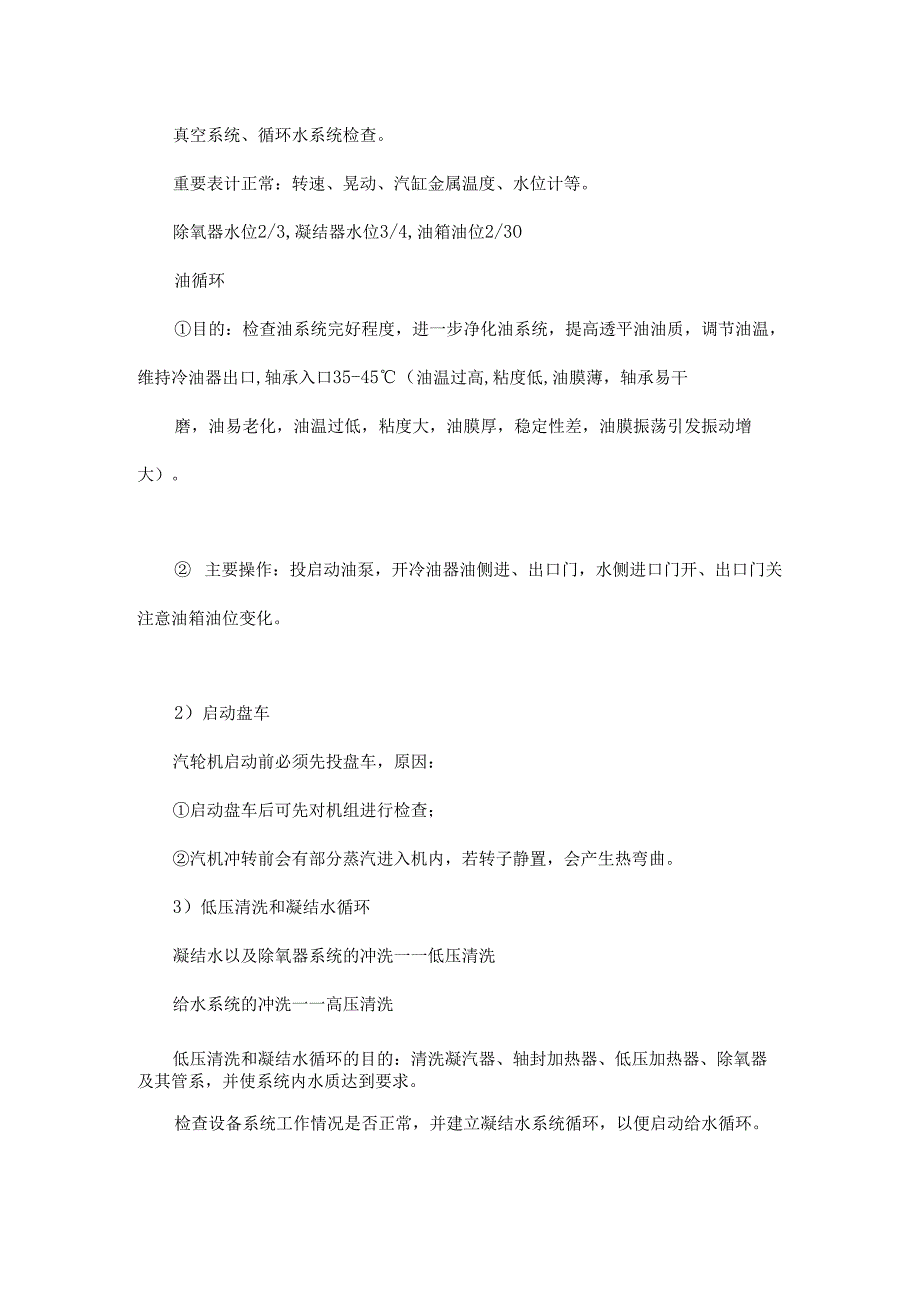

2、但大部分操作内容和程序都是相同的。根据自己机组实际情况进行学习。1)启动前的准备工作疏水门全开,油泵试转供油正常,盘车马达试运转正常。油泵、给水泵、凝结水泵联动试验。真空系统、循环水系统检查。重要表计正常:转速、晃动、汽缸金属温度、水位计等。除氧器水位2/3,凝结器水位3/4,油箱油位2/3O油循环目的:检查油系统完好程度,进一步净化油系统,提高透平油油质,调节油温,维持冷油器出口,轴承入口35-45(油温过高,粘度低,油膜薄,轴承易干磨,油易老化,油温过低,粘度大,油膜厚,稳定性差,油膜振荡引发振动增大)。 主要操作:投启动油泵,开冷油器油侧进、出口门,水侧进口门开、出口门关注意油箱油位变化

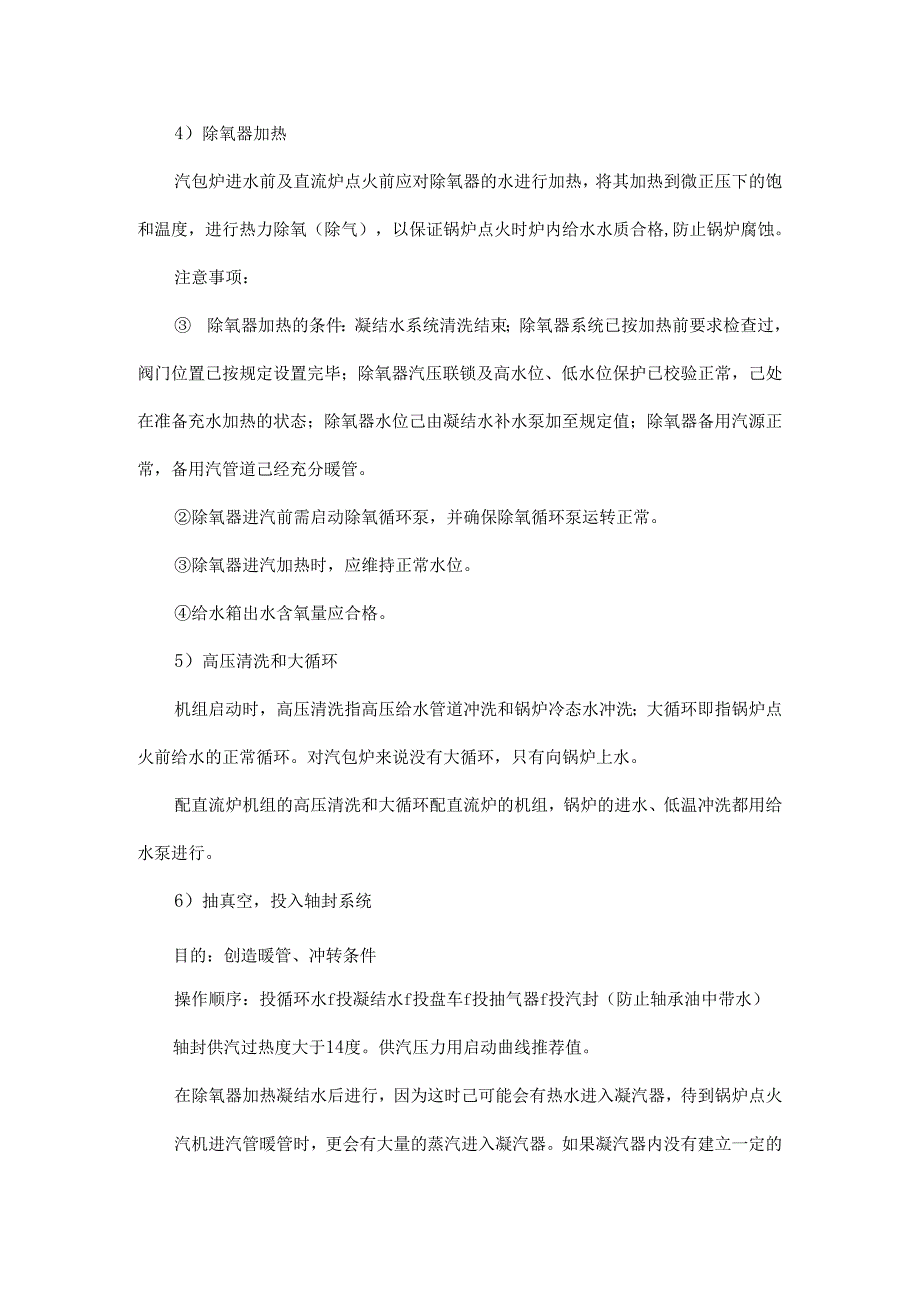

3、。2)启动盘车汽轮机启动前必须先投盘车,原因:启动盘车后可先对机组进行检查;汽机冲转前会有部分蒸汽进入机内,若转子静置,会产生热弯曲。3)低压清洗和凝结水循环凝结水以及除氧器系统的冲洗一一低压清洗给水系统的冲洗一一高压清洗低压清洗和凝结水循环的目的:清洗凝汽器、轴封加热器、低压加热器、除氧器及其管系,并使系统内水质达到要求。检查设备系统工作情况是否正常,并建立凝结水系统循环,以便启动给水循环。4)除氧器加热汽包炉进水前及直流炉点火前应对除氧器的水进行加热,将其加热到微正压下的饱和温度,进行热力除氧(除气),以保证锅炉点火时炉内给水水质合格,防止锅炉腐蚀。注意事项: 除氧器加热的条件:凝结水系统
4、清洗结束;除氧器系统已按加热前要求检查过,阀门位置已按规定设置完毕;除氧器汽压联锁及高水位、低水位保护已校验正常,己处在准备充水加热的状态;除氧器水位己由凝结水补水泵加至规定值;除氧器备用汽源正常,备用汽管道己经充分暖管。除氧器进汽前需启动除氧循环泵,并确保除氧循环泵运转正常。除氧器进汽加热时,应维持正常水位。给水箱出水含氧量应合格。5)高压清洗和大循环机组启动时,高压清洗指高压给水管道冲洗和锅炉冷态水冲洗;大循环即指锅炉点火前给水的正常循环。对汽包炉来说没有大循环,只有向锅炉上水。配直流炉机组的高压清洗和大循环配直流炉的机组,锅炉的进水、低温冲洗都用给水泵进行。6)抽真空,投入轴封系统目的:
5、创造暖管、冲转条件操作顺序:投循环水f投凝结水f投盘车f投抽气器f投汽封(防止轴承油中带水)轴封供汽过热度大于14度。供汽压力用启动曲线推荐值。在除氧器加热凝结水后进行,因为这时己可能会有热水进入凝汽器,待到锅炉点火汽机进汽管暖管时,更会有大量的蒸汽进入凝汽器。如果凝汽器内没有建立一定的真空,汽水进入凝汽器,会使凝汽器内形成正压,损坏排汽缸安全门等设备。凝汽设备建立真空更是汽轮机冲转必不可少的条件!注意事项必须在盘车状态下,才能投入轴封供汽。轴封送汽时间尽可能短将真空维持到冲转要求的数值。特别注意:冷态启动,应该先投入抽气设备和轴封加热器,后投入轴封供汽。 热态启动,应该先投入轴封供汽,后投入
6、抽气设备和轴封加热器。7)暖管 暖管内容:主、再热蒸汽管道,辅助用汽管道。 暖管温升速度:不大于35oCmin0暖管时间:10T5min.暖管目的:防止蒸汽带水进入汽轮机;减小管道热应力。注意事项疏水及时排放。暖管前,投循环水(因暖管疏水排至凝汽器),投凝结水系统,投抽气器。 暖管及旁路投运后,控制排汽室温度在80以内。旁路系统投入使用后,排汽室温度会逐渐升高,此时要控制低压旁路排入凝汽器蒸汽的温度,并控制排汽室温度,以免对低压缸膨胀差造成过大影响。打开疏水门,保证疏水及时排出同时使管内蒸汽流动,才能顺利预热管道,并使蒸汽本身的温度逐渐提高至能满足冲转的要求。3 .冲转参数选择传热方式:凝结放
7、热一对流放热一导热启动参数的选择,主要是考虑金属部件的热应力,而热应力的大小主要是取决于蒸汽与金属部件之间的温差和放热系数。压力过低,加热效果差,暖机时间长;过高,热冲击大,且流量过小,暖机时间延长,开机时间延长。高压过热蒸汽低压微过热蒸汽湿蒸汽低压过热蒸汽的放热系数较小(Q=58.15174.45W(m2-K),相当于额定参数时的1/10。进汽温度要求蒸汽至少有50C的过热度。适宜的启动蒸汽温度对汽轮机的启动具有决定的意义。再热蒸汽往往难于同时达到要求过热度要求。常延迟冲转时间,从而延长了整个机组的启动时间。为了减小这种矛盾,常采用尽量开足再热蒸汽管疏水阀门以增加疏水量的办法。有汽机旁路的机
8、组,还采用在暖管时有意关小汽机低压旁路阀,从而提高再热蒸汽压力以增加疏水量,达到提高中压主汽门前再热汽升温速度,赶上主蒸汽升温速度的目的。为什么凝汽式汽轮机启动时要建立必要的真空?可使汽缸内气体密度减小,转子转动时与气体摩擦鼓风损失也减小;汽缸内保持一定的真空,可增大进汽做功的能力,减少汽耗量,并使低压缸排汽温度降低。若启动时真空太低,冲转时可能使凝汽器内产生正压,引起大气安全门动作或排汽室温度过高,使凝汽器铜管急剧膨胀,造成胀口松弛,导致凝汽器漏水。真空也不需要太高,过高,抽真空时间延长,流量过小,暖机时间延长,开机时间延长。真空450-500mmlIg主汽为低压微过热蒸汽,温度高于金属温度50-100度(不应大于426度),过热度不低于50度。两侧主汽温度差小于17度;上下缸温差不大于50C高、中压缸合缸,主、再热蒸汽温度差一般为28度,短时可允许在42度,不得大于80度。润滑油压及轴承油流正常,油温35-45度。晃动变化:不大于原始的0.02mm。
