1、VQ941PFA电动衬PFA法兰V型球阀之工作原理及安装规范电动V型衬PFA球阀VQ941PFA16C电动衬PFA球阀/电动衬氟球阀/电动衬可溶性聚四氟乙烯V形球阀/电动PFA衬里V型球阀/电动V形衬PFA切断阀/电动衬氟V型球阀/电动内衬PFA法兰球阀/电动衬PFA不锈钢球阀/电动耐酸碱耐腐蚀球阀/电动衬塑球阀/电动PFA全衬球阀/电动PFA衬氟V型球阀是由电动执行器和V形衬PFA球阀构成，阀芯采用V字半球结构，是专业为腐蚀性强的介质设计，适用于硫酸、强酸、强碱、盐酸等腐蚀性很大的工况中掌控流体的一种阀门。V型衬氟球阀阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的氟塑料FEP（简称F4
2、6）或PTFE（简称F4）或可溶性聚四氟乙烯（简称PFA）,故具有可靠的耐腐蚀性和密封性。V型衬氟球阀阀芯设计成带有特殊形状的V型缺口具有精准明确的截流物性和掌控功能，适用于各种掌控场合，结构紧凑，体积小，流通本领大特点。适用于气液、固态颗粒状介质的掌控。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的掌控。V型球阀阀芯设计成带有特殊形式的V型口（V型口可依据不同的角度来实现调整精度）具有精准明确的流量特性和掌控本领，适用于各种掌控场合。额定流量系数大，可调整比大，密封性能优越，结构紧凑，体积小，可竖卧安装等优点。由于阀
3、芯和阀座之间是无间隙回转，所以具有很大的剪切及自洁本领，尤其适用于含有纤维或软质颗粒的悬浮液的掌控。在与流体接触的阀体内壁和阀内组件均采用高压注塑衬氟塑工艺，包覆一层全氟聚丙乙烯（F46）、聚四氟乙烯（PTFE）可溶性聚四氟乙烯（PFA）等防腐蚀料子，*能实现切断腐蚀性介质与阀体外壳的接触。产品特点：1、耐腐蚀：阀体内腔及球体均包衬2.53mm厚的PFA或F46或F4,能耐酸、碱、耐强腐蚀；2、采用软密封阀座，密封性能好;3、体积小，重量轻，结构简单，安装维护和修理方便;4、流阻小，流通本领大；5、具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证掌控的精准明确性；

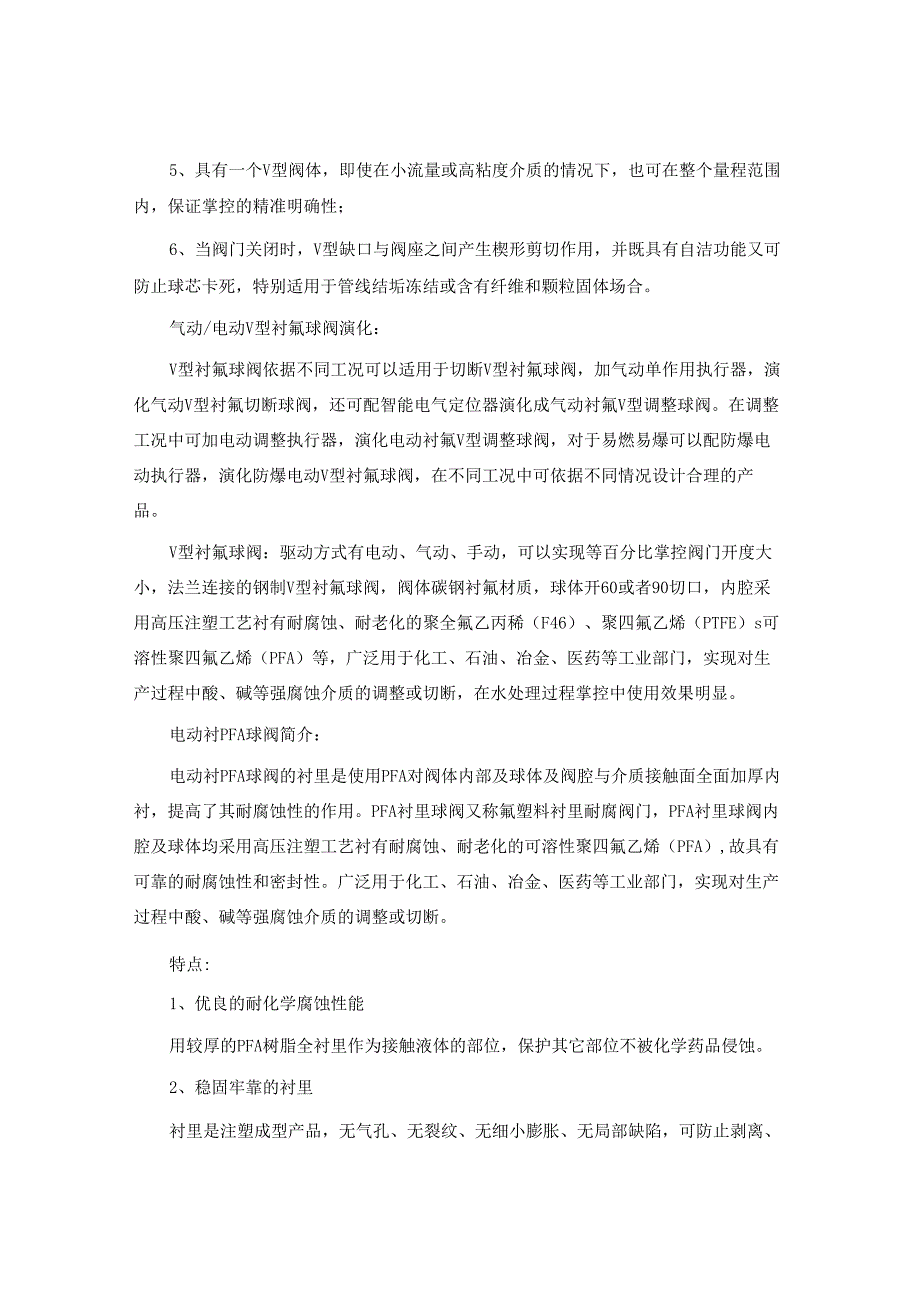

4、6、当阀门关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。气动/电动V型衬氟球阀演化：V型衬氟球阀依据不同工况可以适用于切断V型衬氟球阀，加气动单作用执行器，演化气动V型衬氟切断球阀，还可配智能电气定位器演化成气动衬氟V型调整球阀。在调整工况中可加电动调整执行器，演化电动衬氟V型调整球阀，对于易燃易爆可以配防爆电动执行器，演化防爆电动V型衬氟球阀，在不同工况中可依据不同情况设计合理的产品。V型衬氟球阀：驱动方式有电动、气动、手动，可以实现等百分比掌控阀门开度大小，法兰连接的钢制V型衬氟球阀，阀体碳钢衬氟材质，球体开6
5、0或者90切口，内腔采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46）、聚四氟乙烯（PTFE）s可溶性聚四氟乙烯（PFA）等，广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调整或切断，在水处理过程掌控中使用效果明显。电动衬PFA球阀简介：电动衬PFA球阀的衬里是使用PFA对阀体内部及球体及阀腔与介质接触面全面加厚内衬，提高了其耐腐蚀性的作用。PFA衬里球阀又称氟塑料衬里耐腐阀门，PFA衬里球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的可溶性聚四氟乙烯（PFA）,故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中
6、酸、碱等强腐蚀介质的调整或切断。特点:1、优良的耐化学腐蚀性能用较厚的PFA树脂全衬里作为接触液体的部位，保护其它部位不被化学药品侵蚀。2、稳固牢靠的衬里衬里是注塑成型产品，无气孔、无裂纹、无细小膨胀、无局部缺陷，可防止剥离、应力开裂及穿透等故隙发生。3、耐热性能的努力探求PFA树脂具有极其优异的热稳定性，即使长时间处于高达260（实际工作温度180）的高温环境下也不会显现老化现象。4、防止流体污染PFA树脂无色，不含添加剂、颜料等，其化学性能极其稳定，因此，不会显现有机物的分别及金属离子的析显现象。5、耐热撞击及机械撞击值优异PFA树脂具有粘弹性，即使在高温条件下，其抗拉强度、抗伸展性、弯曲
7、弹性率等方面，与FEP树脂相比，亦皆可体现优越的机械性能。6、简易的开闭操作PFA树脂为链烷烧状分子结构，表面特别光滑，阀的开闭操作转矩特别小。7、衬里本钱降低由于不会显现因腐蚀及磨损而显现的损伤，因此，可实现阀的使用寿命长并降低运营本钱。8、支持自动化可标配安装气动、电动执行机构。什么是PFA?PFA塑料为少量全氟丙基全氟乙烯基酸与聚四氟乙烯的共聚物。熔融粘结性加强，溶体粘度下降，而性能与聚四氟乙烯相比无变动。此种树脂可以直接采用普通热塑性成型方法加工成制品。适于制作耐腐蚀件，减磨耐磨件、密封件、绝缘件和医疗器械零件，高温电线、电缆绝缘层，防腐设备、密封料子、泵阀衬套，和化学容器。衬里塑料防
8、腐蚀性能介绍：1、聚全氟乙丙烯FEP（F46）适用介质：任何浓度酸、碱、盐、醇类、酮等溶液（除与高温下的氟元素、熔融的碱金属和ClF?等发生反应外，与其他化学药品接触时均不被腐蚀）。实际工作温度150C。特点：F46树脂力学、电性能和化学稳定性基本上与聚四氟乙烯相像的，但突出的优点是撞击韧性高，即使带缺口的试样也冲不绝，有特别好的耐候和辐射性，易于成型加工，除了使用温度低于F4外，其他性能都保持了F4的优良性能，因而使其成为替换聚四氟乙烯的料子。2、聚四氟乙烯PTFE（F4）适用介质：任何浓度酸、碱、盐、醇类、酮等溶液（除与高温下的氟元素、熔融的碱金属和ClF?等发生反应外，与其他化学药品接触
9、时均不被腐蚀）。实际工作温度180。特点：F4树脂由于分子化学链结构的特殊性，使其具有很强的耐腐蚀性和较高的耐温性，但聚四氟乙烯具有加工困难的不足，生产过程中，报废率较高，因此加工本钱要高于F46。3、可溶性聚四氟乙烯（PFA）适用介质：任何浓度酸、碱、盐、醇类、酮等溶液（除与高温下的氟元素、熔融的碱金属和ClF?等发生反应外，与其他化学药品接触时均不被腐蚀）。实际工作温度180。特点：PFA树脂为了克服聚四氟乙烯加工成型困难的不足，而发展的一个新晶种，*保持了F4的优良性能。良好的机械、电绝缘性能，优点是容易加工成型，使其成为替换聚四氟乙烯的料子。4、加强聚丙烯(FRPP)适用介质：无机盐类
10、的水溶液、无机酸类、碱类的稀或浓溶液。工作温度100oCo特点：是较轻的塑料之一，其屈服强度、拉伸强度和压缩强度均优于聚乙烯，有突出的刚性、耐热性、易成型等特点。改性后撞击性、流动性都得到提高。5、聚烯崎(PO)适用介质：部分溶剂、较稀的酸、碱、盐等溶液。实际工作温度100。PO具有较好的耐腐蚀和易加工性能，广泛用于各类滚塑成型的防腐蚀设备，也用于模压衬里阀门。产品概述：Q941PFA电动衬氟PFA球阀是由电动执行机构和0型衬氟衬PFA球阀构成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的可溶性聚四氟乙烯或聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。电动衬氟球阀重要用于对生产过程中酸碱
11、等强腐蚀介质的调整或切断。电动执行机构内置伺服系统，无须另配伺服放大器，输入42OmA信号及220VAC/38OV电源即可掌控运转。电动衬氟PFA球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。重要零件料子：零件名称料子阀体、阀盖WCBPFA304(CF8)PFA316(CF8M)PFA3161.(CF3M)PFA球体2Crl3氮化处理PFA304PFA316PFA3161.PFA阀杆2Crl3PFA304PFA316PFA3161.PFA阀座密封圈PTFE、碳素纤维+PTFE密封填料V型聚四氟乙烯填料设计规范：设计与制造GB1223789API608.API6D、JP
12、I7S48、BS5351DIN3357法兰尺寸JB/T7490、GB91129131、HGJ4476、SH3406.ANSIB16.5、JISB22122214、DIN2543结构长度GB1222189ANSIB16.10、JISB2024、NFE29305、DIN3202检验与试验JB/T9092、API技术参数：公称通径(mm)1520253240506580100125150200250300公称压力(MPa)PN1.0、1.6MPa泄漏量软密封：零泄漏598、GB/T13927阀体形式两段式阀体（浮动球体）两段式阀体（固定球体）阀芯形式0型或V型球形阀芯密封填料聚四氟乙烯（PTFE）连
13、接形式法兰可调范围DN1565DN80300250:1350:1基本误差1%死区1%回差1%适用温度密封面PTFEl80配置执行机构可配角行程电动执行机构掌控方式开关到位灯（开关两位掌控）、智能调整（420mA模拟量信号掌控）执行机构参数：执行器类别精小型执行器参数HQ系列执行器参数电源电压标准：220VAC单相可选：IlOVAC单相、380440VAC三相、24V110V220VAC输出力矩50NM-2000NM50NM3000NM动作范围0900360090、0270可选掌控方式开关到位灯（开关两位掌控）、无源触点信号、1/5K电位计、智能调整（420mA模拟量信号掌控）动作时间15秒/3
14、0秒/60秒保护装置过热保护内置过热保护、过载保护环境温度3060-20-70手动操作同附带手柄操作机械离合机构，配手轮操作机械限位电气、机械二重限位2个外部调整螺栓防护等级IP65、IP67、可定制IP68IP65、IP67、可定制IP68防爆等级无防爆ExdIIBT4,ExdHCT6位置测量可选装开关或电位计电位计、比例掌控单元驱动电机鼠笼式异步电机进线接口PEl/2进线线锁2个PF3/4壳体料子铝合金钢，铝合金，铝青铜，聚碳酸脂外涂层干粉，环氧聚酯，具有特别好的防腐功能采用*的电制动线路，因而定位精度高，执行机构灵敏，启动停止快速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿本领强的特点外形结构图：重要外形连接尺寸：公称通径标准值参考值DN(mm)NPS(inch)1.DDlD2bn一clWHPN1.6(MPa)151/2140/130956545214414231350203/4140/1301057516414231370251150/134011585652164142313753211/41651351007824182313854011/2180/16514511085318418231390502200/2031601251003435652
